نطاق التطبيق
سلسلة DFWK-12 وحدة الحلقة الرئيسية الخارجية (RMU) هي وحدة حلقة رئيسية خارجية مملوءة بالغاز تم تطويرها وإنتاجها من قبل شركتنا بتكنولوجيا احترافية أجنبية، بما يتوافق مع خصائص شبكات التوزيع الإقليمية في الصين والوضع الفعلي لمشاريع تحويل شبكات التوزيع الحضرية إلى كابلات، وتصل إلى المعايير المهنية الدولية.
تعتمد سلسلة DFWK-12 وحدة الحلقة الرئيسية الخارجية معدات القطع والتحويل للحلقة الرئيسية HRM16-12/24 سلسلة SF6 محكمة الإغلاق ومعزولة بالكامل، وهي معيارية وقابلة للتوسيع ومعزولة بالكامل ومحكمة الإغلاق وآمنة وموثوقة وخالية من الصيانة، ومناسبة لأي بيئة قاسية، وتُستخدم على نطاق واسع في الحدائق الصناعية والمناطق السكنية والشوارع والمطارات والمباني المختلفة والمراكز التجارية المزدحمة وغيرها من الأماكن.
تحتوي سلسلة DFWK-12 وحدة الحلقة الرئيسية الخارجية على فئات جهد قياسية 12 kV و 24 kV، ويمكن توسيعها بوظائف أتمتة التوزيع لجعل وحدة الحلقة الرئيسية ذكية والشبكة أقوى وأذكى. يبلغ الجهد المقنن لسلسلة DFWK-12 وحدة الحلقة الرئيسية الخارجية 12 kV/24 kV وترددها المقنن 50 Hz؛ وتصل فئة حماية خزان الغاز إلى IP67، مما يتيح تغذية الحلقة الرئيسية وأتمتة التوزيع.

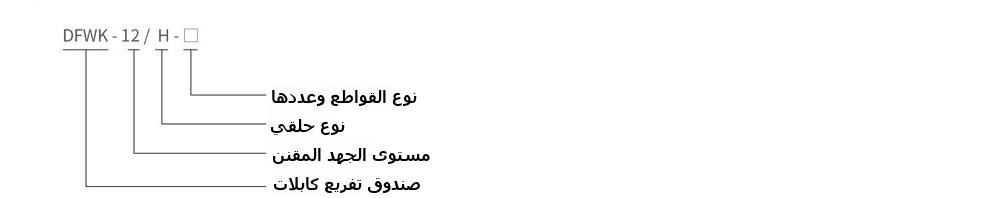

تسمية الطراز
ظروف الخدمة
- درجة حرارة الهواء المحيط: الحد الأقصى +50℃، الحد الأدنى -40℃، الحد الأقصى للمتوسط اليومي لا يتجاوز 35℃؛
- الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90%؛
- سرعة الرياح: لا تزيد عن 35 م/ث؛
- درجة التلوث: الفئة III؛
- شدة الزلزال: الدرجة 8؛
- ميل الأرض: لا يزيد عن 3 درجات؛
- موقع التركيب: يُركب في أماكن خالية من الحريق أو الانفجار أو الاهتزاز العنيف، وجيدة التهوية وخالية من الغازات المسببة للتآكل.
ظروف خاصة
- عند تركيب المعدات على ارتفاع يزيد عن 1000 م، يُرجى التحديد بشكل خاص حتى تتمكن الشركة من ضبط ضغط SF6 أثناء التصنيع.
- بالنسبة للظروف القاسية الخاصة، يُرجى بالتأكيد استشارة الشركة.
ميزات المنتج
أمان عالي
- جميع الأجزاء الحية محصورة داخل خزان غاز SF6، مما يحقق الإغلاق الكامل والعزل الكامل؛
- أقفال تعشيق ميكانيكية تلبي متطلبات المنع الخماسي تمنع الأخطاء التشغيلية؛
- تستخدم كابلات الدخول/الخروج اتصالات معزولة بالكامل ومحكمة الإغلاق قابلة للمس، مما يضمن السلامة الشخصية إلى أقصى حد؛
- الخزان مزود بجهاز مراقبة ضغط الغاز لمراقبة الضغط في الوقت الفعلي أثناء التشغيل؛
- تم ترتيب جهاز تخفيف الضغط الواقي من الانفجار في الجزء السفلي الخلفي من خزان الغاز، وتم اجتياز اختبار القوس الداخلي من قبل مؤسسة معتمدة.
مخططات مرنة
- أوضاع دخول/خروج مرنة: كابلات دخول (خروج) من اليسار واليمين والأسفل؛
- تركيب مرن: أي تركيب بين جميع الوحدات مع تمديد غير محدود؛
- تمديد قضيب التوصيل المدمج يلبي تماماً متطلبات الاستخدام والاقتصاد والجمال؛
- يمكن لمخططات التصميم المرنة تلبية متطلبات الموقع للمستخدمين.
هيكل مضغوط وعقلاني
جميع وحدات الوحدات لها أبعاد متطابقة (باستثناء وحدة القياس)؛ الحجم المضغوط لا يؤثر على سهولة الإنشاء.
اقتصادية
خالية من الصيانة؛ مساحة صغيرة، قيمة عالية مقابل التكلفة؛ عمر خدمة يتجاوز 30 عاماً.
تطبيق واسع
يتم لحام ألواح الفولاذ المقاوم للصدأ لخزان الغاز تلقائياً بواسطة روبوتات TIG، مع فئة حماية تصل إلى IP67؛ يمكن تركيبه في الأماكن الرطبة والمغبرة والمالحة والتعدينية وأي أماكن ملوثة بالهواء دون احتياطات خاصة.
الذكاء
يمكن توفير أجهزة التشغيل بمحرك ومعدات طرفية لأتمتة التوزيع لتحقيق معدات القطع والتحويل الذكية بوظائف "التحكم الرباعي عن بعد"، مما يلبي جميع متطلبات الشبكة الذكية لمثل هذه المعدات.
المعايير المعمول بها
- GB 1984-2003 قواطع الدائرة عالية الجهد للتيار المتردد
- GB 1985-2005 مفاتيح الفصل ومفاتيح التأريض عالية الجهد للتيار المتردد
- GB 3804-2004 مفاتيح الحمل عالية الجهد للتيار المتردد 3.6 kV-40.5 kV (IEC 60265)
- GB 16926-2009 تركيبات مفتاح الحمل والمصهر عالية الجهد للتيار المتردد (IEC 60420)
- GB 3906-2006 معدات القطع والتحويل والتحكم المعدنية المحكمة للتيار المتردد 3.6 kV-40.5 kV (IEC 62271)
- GB/T11022-2011 المتطلبات الفنية المشتركة لمعايير معدات القطع والتحويل والتحكم عالية الجهد (IEC 60694)
- GB/T11023 طرق اختبار إحكام غاز SF6 لمعدات القطع والتحويل عالية الجهد
- GB 4208-2008 درجات الحماية التي توفرها الأغلفة (IEC 60529)
- DL/T404 معدات القطع والتحويل والتحكم المعدنية المحكمة للتيار المتردد 3.6 kV-40.5 kV
- DL/T 728-2000 دليل طلب معدات القطع والتحويل المعدنية المحكمة المعزولة بالغاز
- Q/CSG 10012 الإرشادات الفنية لشبكات التوزيع الحضرية لشبكة الطاقة الجنوبية الصينية
- معيار شراء مواد شركة الشبكة الوطنية - المواصفات الفنية العامة لوحدات الحلقة الرئيسية 12 kV و 24 kV
المعايير الفنية الرئيسية
| البند | الوحدة | لوحة مفتاح الحمل C | لوحة مفتاح الحمل C / وحدة تركيب F | لوحة قاطع الدائرة V |
|---|---|---|---|---|
| الجهد المقنن | kV | 12/24 | 12/24 | 12/24 |
| التردد المقنن | Hz | 50 | 50 | 50 |
| التيار المقنن | A | 630 | 125 | 630 |
| تيار النقل المقنن | A | - | 1750 | - |
| مستوى العزل المقنن | جهد التحمل للتردد الكهربائي لمدة دقيقة واحدة (طور إلى أرض) kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||
| جهد اندفاع الصاعقة kV | 75/125 | 75/125 | 75/125 | |
| 85/145 | 85/145 | 85/145 | ||
| تيار القطع المقنن لقصر الدائرة | kA | 20 | 315 | 20 |
| تيار الإغلاق المقنن لقصر الدائرة | kA | 50 | 80 | 50 |
| تيار الإغلاق المقنن لقصر الدائرة (مفتاح التأريض) | kA | 50 | 50 | 50 |
| تيار التحمل المقنن قصير الوقت | الدائرة الرئيسية kA | 20 | 20 | 20 |
| مفتاح التأريض kA | 20 | 20 | 20 | |
| مدة قصير الوقت المقننة | الدائرة الرئيسية s | 4 | 4 | 4 |
| مفتاح التأريض s | 4 | 4 | 4 | |
| تيار التحمل المقنن للذروة | الدائرة الرئيسية kA | 50 | 50 | 50 |
| مفتاح التأريض kA | 50 | 50 | 50 | |
| اختبار القوس الداخلي (IAC) | A | 630 | 20kA/0.5s | 630 |
| تيار القطع المقنن للحلقة المغلقة | A | 630 | محدود بالمصهر | 630 |
| تيار القطع المقنن للحمل النشط | A | 10 | محدود بالمصهر | 25 |
| تيار القطع المقنن لشحن الكابل | عمليات | 5000 | 17.4 | 3000 |
| التحمل الميكانيكي | مفتاح الحمل/مفتاح الفصل، عمليات | 3000 | 5000 | 3000 |
| مفتاح التأريض، عمليات | 3000 | 3000 | 10000 | |
| قاطع الدائرة الفراغي | Mpa | - | - | |
| ضغط غاز SF6 (الضغط المطلق عند 20℃) | - | - | 0.035 | - |
| معدل التسرب السنوي | - | - | ≤0.025% سنوياً | - |
| فئة حماية خزان الغاز وأسطوانة المصهر | - | - | IP67 | - |
| فئة حماية الخزان والغلاف | - | - | IP4X | - |
الميزات الهيكلية

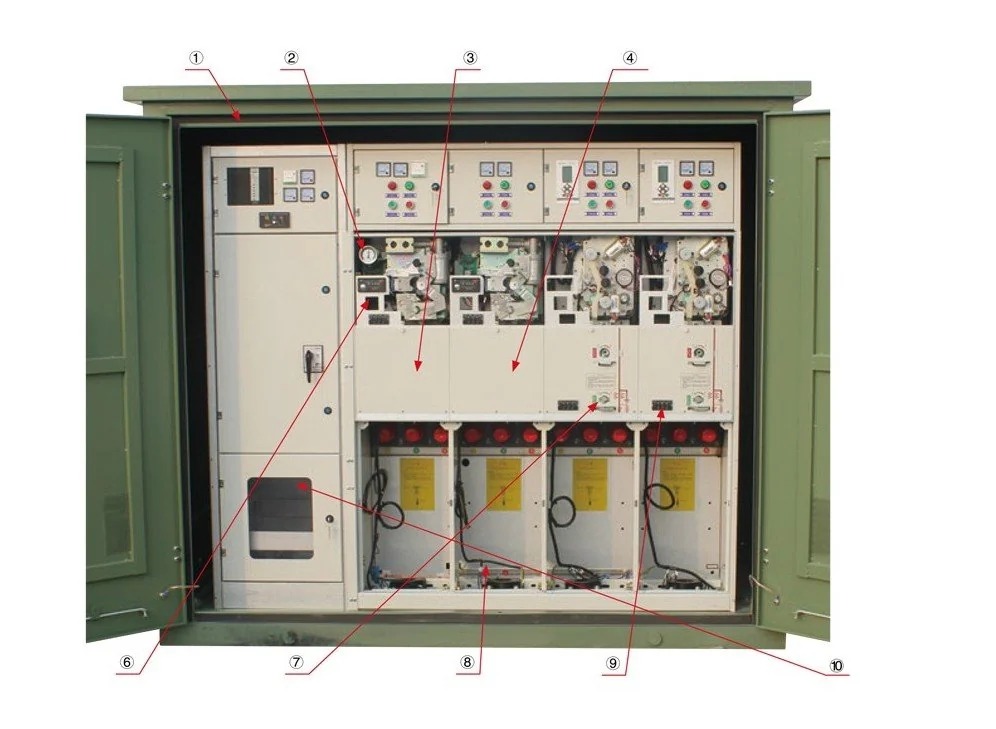

① غلاف وحدة الحلقة الرئيسية الخارجية
الغلاف مصنوع من الفولاذ المقاوم للصدأ (≥2.0 مم)، SMC، GRC إلخ، قابل للتخصيص حسب متطلبات المستخدم؛ وضع فتح الباب مرن وتتوفر شرائط مطاطية مقاومة للماء عند فجوات الباب، مما يرفع فئة الحماية الإجمالية إلى IP4X لتلبية المتطلبات الخارجية.
② مقياس الضغط
لمراقبة ضغط SF6 في خزان الغاز في الوقت الفعلي؛ يمكن تكوين تلامس جاف للإنذار عندما يكون الضغط منخفضاً جداً أو مرتفعاً جداً.
③ خزان الغاز لوحدات المفاتيح
خزان الغاز مصنوع من الفولاذ المقاوم للصدأ 304 (3.0 مم)، ملحوم بالكامل بواسطة مناولات آلية؛ يتحمل ضغط SF6 الداخلي ويصل إلى فئة حماية IP67. يتم اختبار الخزان للتسرب وتجفيفه وملؤه بواسطة معدات كشف التسرب بالتفريغ والقياس الطيفي الكتلي للهيليوم، مما يضمن الإحكام.
④ لوحة مفتاح الحمل
يُستخدم مفتاح حمل ثلاثي المواضع لتقليل حجم اللوحة؛ يُستخدم غاز SF6 لإطفاء القوس، مما يحسن موثوقية التشغيل.
⑤ خزانة الاتصال والتحكم
لتركيب معدات الاتصال مثل مفاتيح DTU والأطراف البصرية.
⑥ مؤشر العطل
لكشف قصر الدائرة وأعطال الأرض في الخط، مما يسهل تحديد موقع العطل ويوفر أساساً لأتمتة التوزيع المستقبلية.
⑦ مفتاح التأريض
لتأريض الصيانة.
⑧
لمراقبة التشغيل داخل حجرة الكابل، مما يوفر أقصى راحة للتشغيل والصيانة.
⑨ مؤشر الخط الحي
يشير إلى ما إذا كان كابل الدائرة حياً؛ تم حجز ثقب مطابقة الأطوار للاستخدام مع مطابق أطوار خاص.
⑩ خزانة PT والأتمتة
لتركيب PT والأجهزة الطرفية لأتمتة التوزيع. مصنوعة من الفولاذ المقاوم للصدأ ومتصلة بوحدات المفاتيح عبر موصلات قابسة محكمة الإغلاق ومعزولة بالكامل.
الملحقات الرئيسية
الخزان

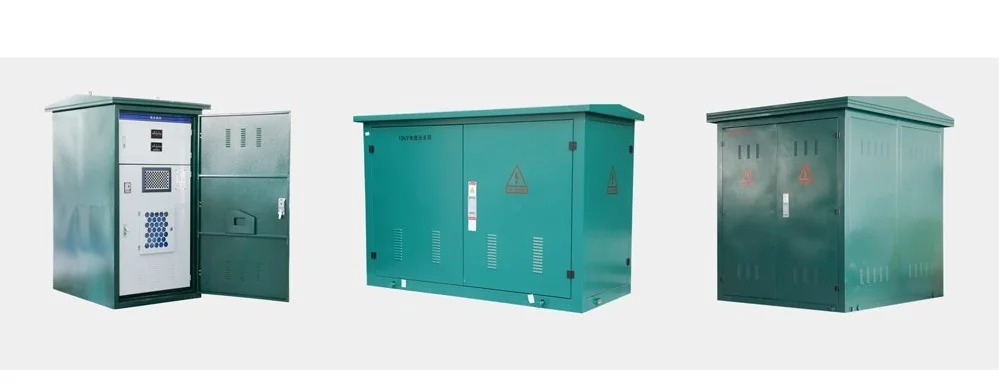

تم تصميم غلاف وحدة الحلقة الرئيسية كهيكل خارجي؛ يمكن أن تكون مادة الخزان لوح فولاذ مقاوم للصدأ أو SMC أو GRC حسب متطلبات العميل، مع سطح مرشوش بالبلاستيك وقوة ميكانيكية كافية؛
لا توجد مثبتات قابلة للإزالة على سطح الخزان (أداء جيد ضد السرقة)؛ السقف هيكل مزدوج الطبقة مع طبقة هوائية وفتحات تهوية، مع تهوية بالحمل الحراري الطبيعي، وعزل وتبديد حرارة جيدين؛
أقفال أبواب مقاومة للمطر؛ خطاف تحديد يثبت الباب عند فتحه؛ الخزان له ألواح قاع محكمة عند مداخل الكابلات لمنع دخول الحيوانات الصغيرة والرطوبة؛
يمكن تخصيص مظهر الخزان ولونه؛ وهو أنيق ومتناغم مع المحيط.
وحدات المفاتيح
وحدات المفاتيح المستخدمة في سلسلة DFWK وحدة الحلقة الرئيسية الخارجية هي معدات القطع والتحويل للحلقة الرئيسية HRM16 سلسلة محكمة الإغلاق ومعزولة بالكامل من إنتاج شركتنا، وتتميز بالمعيارية والتمديد الحر غير المحدود والهيكل المضغوط والحجم الصغير والتشغيل الخالي من الصيانة. الوحدات الوظيفية وأوصافها:
وحدة C: لوحة مفتاح الحمل، تُستخدم بشكل رئيسي لتوصيل وتفريع وتقسيم والتحكم في خطوط دخول/خروج كابلات شبكة التوزيع 12 kV/24 kV؛
وحدة F: وحدة تركيب مفتاح الحمل + المصهر، تُستخدم للتحكم والحماية لمحولات التوزيع الطرفية بقدرة تصل إلى 1250 kVA في شبكات التوزيع 12 kV/24 kV.
وحدة V: وحدة قاطع الدائرة الفراغي، والتي يمكن استخدامها ليس فقط لتوصيل وتفريع وتقسيم والتحكم والحماية لخطوط كابلات شبكة التوزيع 12 kV/24 kV، ولكن أيضاً للتحكم والحماية لمحولات التوزيع ذات القدرة الأكبر.
هذه الوحدة مزودة بجهاز حماية مرحل دقيق، مما يوفر حماية ضد التيار الزائد ووظائف أخرى.
وحدة D: لوحة دخول كابل بدون مفتاح، تُستخدم لتوصيل كابلات الدخول/الخروج مباشرة إلى قضيب التوصيل.
وحدة SV: لوحة ربط قضبان التوصيل لتوصيل قضبان التوصيل المقسمة.
وحدة M: لوحة القياس لقياس الطاقة الكهربائية، يمكن دمجها بسهولة مع أي لوحة أخرى.
وحدة PT: لوحة محول الجهد لتركيب PT والجهاز الطرفي للأتمتة ومصدر الطاقة الاحتياطي إلخ.

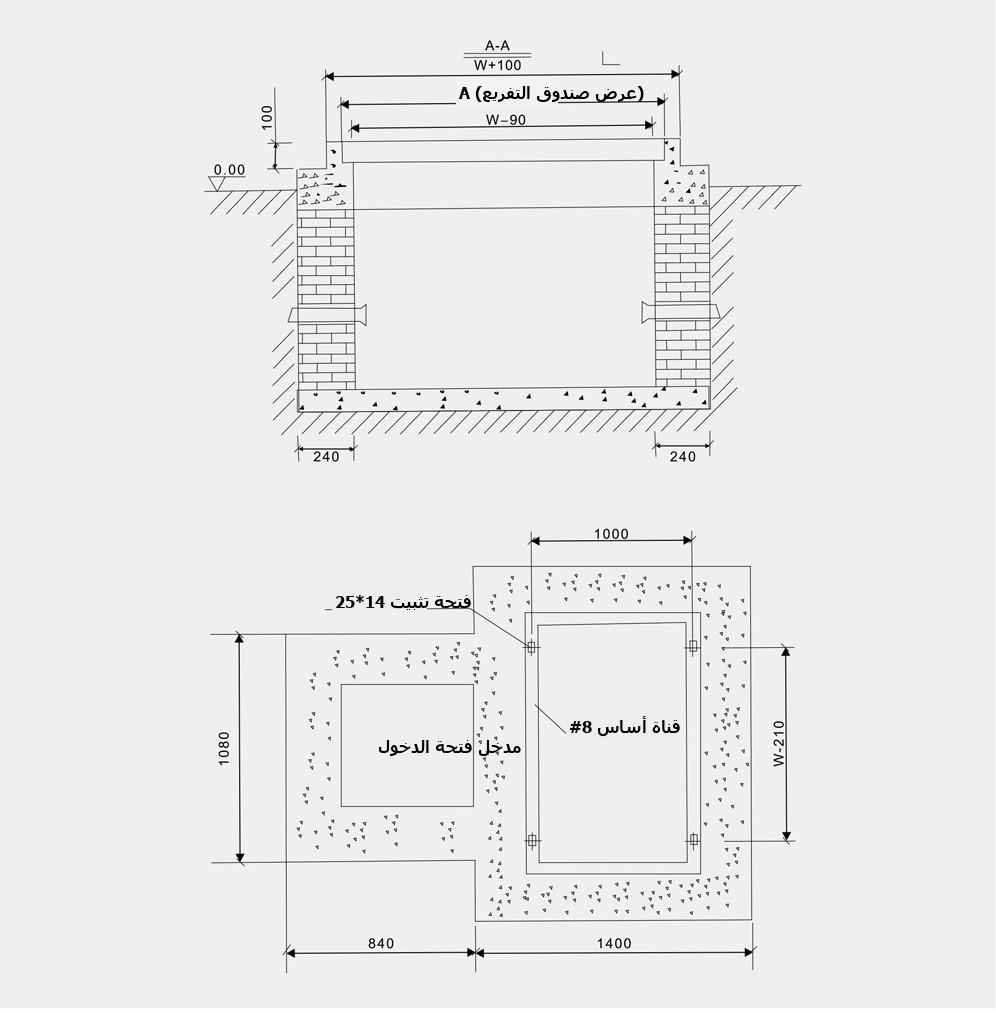

رسم أساس صندوق تفريع الكابلات
معلومات الطلب
- طراز المنتج؛ تتوفر المخططات الأولية لمتطلبات المستخدم الخاصة؛
- المقاطع العرضية القياسية لكابلات الدخول/الخروج والتفريع؛
- كمية مانعات الصواعق الاختيارية ومؤشرات عطل قصر الدائرة؛
- مادة الغلاف ولونه.
منتجات ذات صلة
صناديق تفريع الكابلات من نفس السلسلة وأنواع أخرى متاحة:
