صندوق تفريع كابلات النمط الأوروبي
صندوق تفريع كابلات النمط الأوروبي هو معدات تحويل الكابلات المستخدمة على نطاق واسع في شبكات توزيع الطاقة في السنوات الأخيرة. ميزاته الرئيسية هي الأبواب المزدوجة والجلببات المتصلة طرفاً بطرف المستخدمة كقضبان توصيل، مع مزايا بارزة مثل الطول القصير وترتيب الكابلات الواضح وعدم وجود تقاطع واسع النطاق للكابلات ثلاثية النواة. موصلات الكابلات المستخدمة تتوافق مع معيار DIN47636. تبلغ الجهد المقنن لسلسلة DFW-12 صندوق تفريع الكابلات 12 kV، والتيار المقنن 630 A والتيار الديناميكي 50 kA/0.3 s.
تُستخدم عموماً موصلات كابلات من النوع المثبت بمسامير بتيار مقنن 630 A.

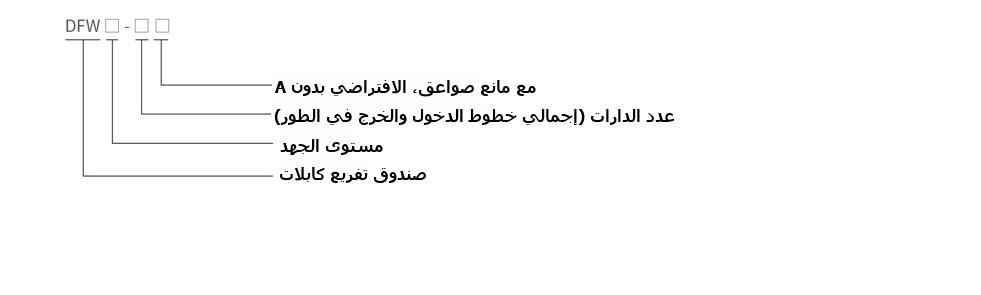

تسمية الطراز
ظروف الخدمة العادية
- درجة حرارة الهواء المحيط: الحد الأقصى +40℃، الحد الأدنى -30℃
- سرعة الرياح: ما يعادل 34 م/ث (لا تزيد عن 700 Pa)
- الرطوبة: متوسط الرطوبة النسبية اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 95%
- مضاد للاهتزاز: التسارع الأفقي لا يزيد عن 0.4 م/ث²، والتسارع العمودي لا يزيد عن 0.15 م/ث²
- ميل الموقع: لا يزيد عن 3°
- بيئة التركيب: يجب ألا يتلوث الهواء المحيط بشكل واضح بالغازات المسببة للتآكل أو القابلة للاحتراق أو بخار الماء، ولا يوجد اهتزاز عنيف في الموقع.
- إذا كان الطلب يتجاوز الشروط المذكورة أعلاه، يُرجى استشارة شركتنا.
المعايير الفنية الرئيسية
| الجهد المقنن | 12kV |
| التيار المقنن | 630A |
| التيار الديناميكي | 50kA/0.3s |
| التيار الحراري | 20kA/3s |
| جهد التحمل للتردد الكهربائي لمدة دقيقة واحدة | 42kV |
| جهد التحمل للتيار المستمر لمدة 15 دقيقة | 52kV |
| جهد التحمل لاندفاع الصاعقة | 105kV |
| فئة حماية الغلاف | IP33 |
الوصف الهيكلي

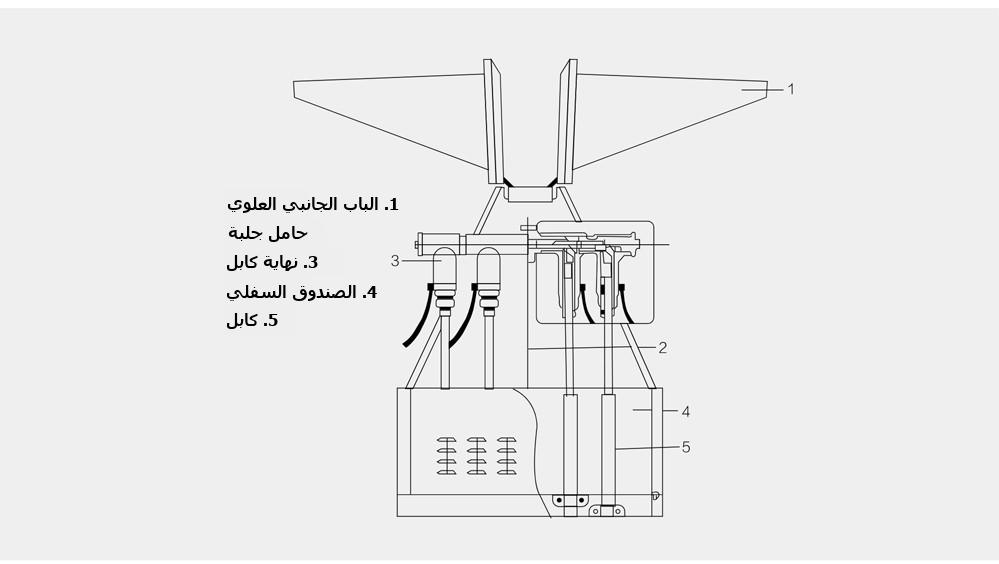

سلسلة DFW-12 صندوق تفريع الكابلات بتصميم خارجي وهيكل محكم الإغلاق بالكامل: معزول بالكامل، مضاد للغبار، مضاد للرطوبة، مقاوم للفيضانات، مقاوم للتآكل وقابل للتكيف بشكل كبير مع البيئة. تصل فئة حماية الغلاف إلى IP33. حوامل موصلات الكابلات مصنوعة من الفولاذ المقاوم للصدأ، والغلاف مصنوع من لوح فولاذ مقاوم للصدأ أو لوح مدرفل على البارد مرشوش. توفر سلسلة DFW-12 صندوق تفريع الكابلات تكوينات خزان متنوعة لـ 2~7 مسارات، مع أبعاد خارجية تختلف حسب مخطط التوصيل.
يقع حامل موصلات الكابلات في الجزء العلوي من صندوق التفريع لدعم الجلببات التي تثبت موصلات الكابلات؛ إذا تم توفير مانعات الصواعق، يتم تركيبها في نهايات موصلات الكابلات. بالإضافة إلى ذلك، يتم تركيب مؤشر عطل قصر الدائرة ومؤشر الخط الحي في الصندوق. جميع الأجزاء الحية للدائرة الرئيسية بالداخل معزولة بواسطة أطراف كابلات قابسة مسبقة الصنع. يقع قسم الكابلات في الجزء السفلي من الخزان، مع مشابك تثبيت الكابلات وأطراف التأريض. تخطيط الخزان عقلاني، الحجم صغير، مضغوط، أنيق، سهل التركيب وخالٍ من الصيانة.

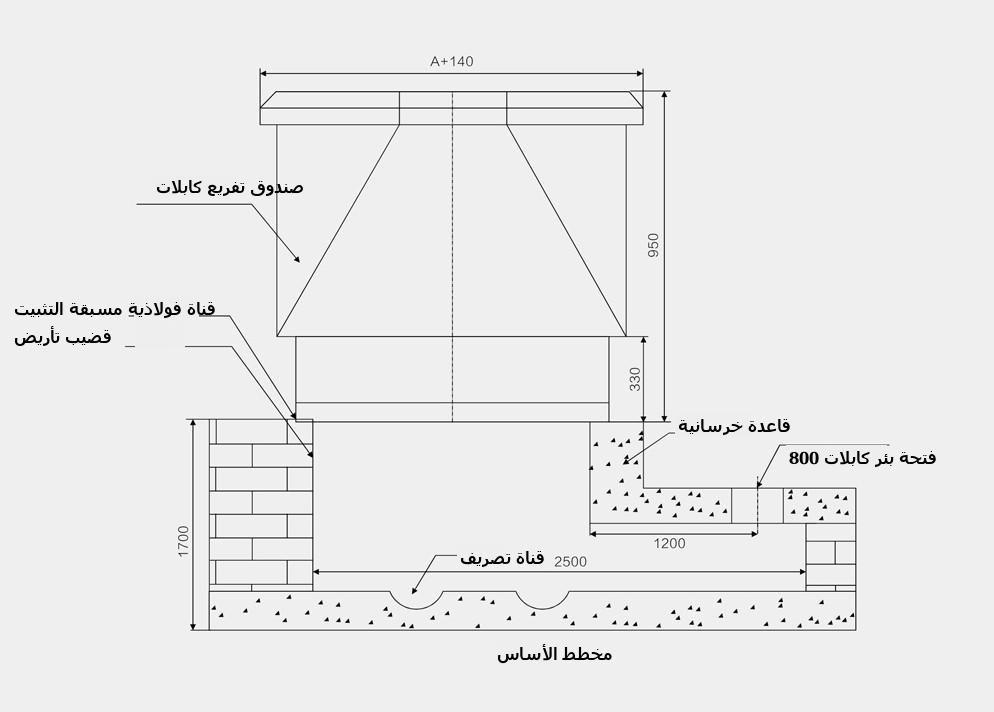

رسم أساس صندوق تفريع الكابلات الأوروبي

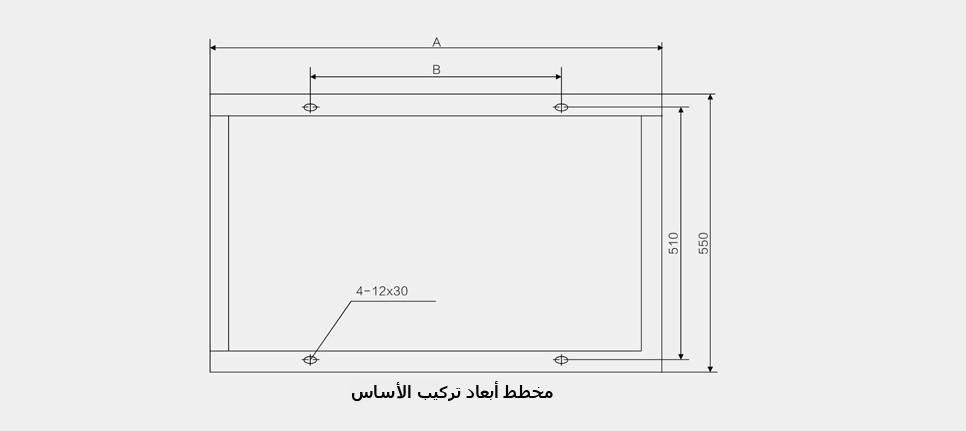

قيم المعايير الموصى بها:
| عدد المسارات | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| A | 580 | 700 | 820 | 940 | 1060 | 1180 |
| B | 180 | 300 | 420 | 540 | 660 | 780 |
معلومات الطلب (مخططات تكوين الخزان)
| الطراز | مخطط التوصيل | الترتيب الداخلي | الأبعاد الخارجية |
|---|---|---|---|

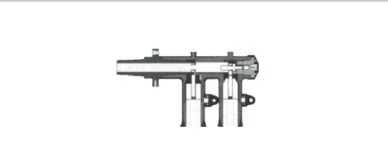

DFW12-2 |
5  |
8  |
520x540x950 |

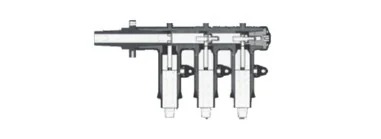

DFW12-3 |
7  |
8  |
250x540x950 |

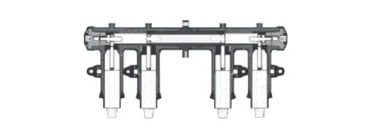

DFW12-4 |
10  |
11  |
740x540x950 |

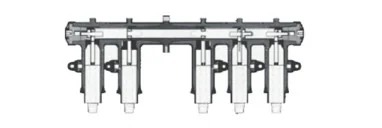

DFW12-5 |
12  |
13  |
840x540x950 |

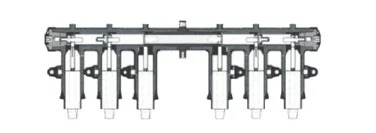

DFW12-6 |
14  |
15  |
940x550x950 |

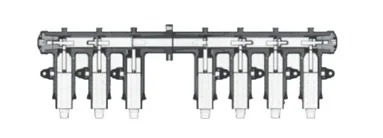

DFW12-7 |
16  |
17  |
1040x550x950 |
DFW12-8 |
18  |

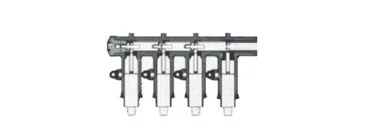

19  |
1140x650x1000 |

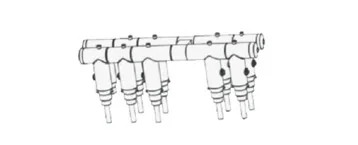

DFW12-9 |
20  |
21  |
940x650x1000 |
