DFW-12/630A صندوق تفريع كابلات النمط الأمريكي

صندوق تفريع كابلات النمط الأمريكي

صندوق تفريع كابلات النمط الأمريكي من إنتاج شركتنا، بأداء ممتاز وتصميم موحد ومظهر أنيق، يُستخدم على نطاق واسع كمعدات تحويل الكابلات في شبكات توزيع الكابلات، ومعترف به عموماً في الحدائق الصناعية والمناطق السكنية والمناطق الحضرية المزدحمة بالسكان والمراكز التجارية والمباني الشاهقة وغيرها من الأماكن. يتميز بباب واحد وقضبان توصيل أفقية متعددة المسارات، مع مزايا بارزة مثل العرض الصغير والتركيب المرن والعزل الكامل والإغلاق الكامل. حسب التيار المقنن يُقسم عموماً إلى دوائر رئيسية 600 A ودوائر فرعية 200 A. تعتمد الدائرة الرئيسية 600 A اتصالات مثبتة بمسامير ملولبة؛ وتعتمد الدائرة الفرعية 200 A اتصالات قابسة (كوعية) ويمكن توصيلها أو فصلها تحت الحمل. تبلغ الجهد المقنن لـ DFW-12/630A صندوق تفريع كابلات النمط الأمريكي 15 kV والتيارات المقننة 200 A (شبكة التفريع) / 600 A (الشبكة الرئيسية).

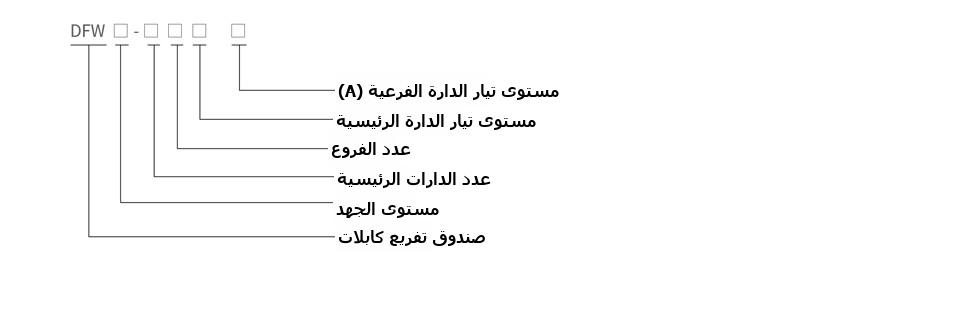

تسمية الطراز

المعايير الفنية الرئيسية

ظروف الخدمة العادية

درجة حرارة الهواء المحيط: الحد الأقصى +40℃، الحد الأدنى -30℃

سرعة الرياح: ما يعادل 34 م/ث (لا تزيد عن 700 Pa)

الرطوبة: متوسط الرطوبة النسبية اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 95%

مضاد للاهتزاز: التسارع الأفقي لا يزيد عن 0.4 م/ث²، والتسارع العمودي لا يزيد عن 0.15 م/ث²

ميل الموقع: لا يزيد عن 30°

بيئة التركيب: يجب ألا يتلوث الهواء المحيط بشكل واضح بالغازات المسببة للتآكل أو القابلة للاحتراق أو بخار الماء، ولا يوجد اهتزاز عنيف في الموقع

ملاحظة: إذا كان الطلب يتجاوز الشروط المذكورة أعلاه، يُرجى استشارة شركتنا.

المعايير الفنية الرئيسية

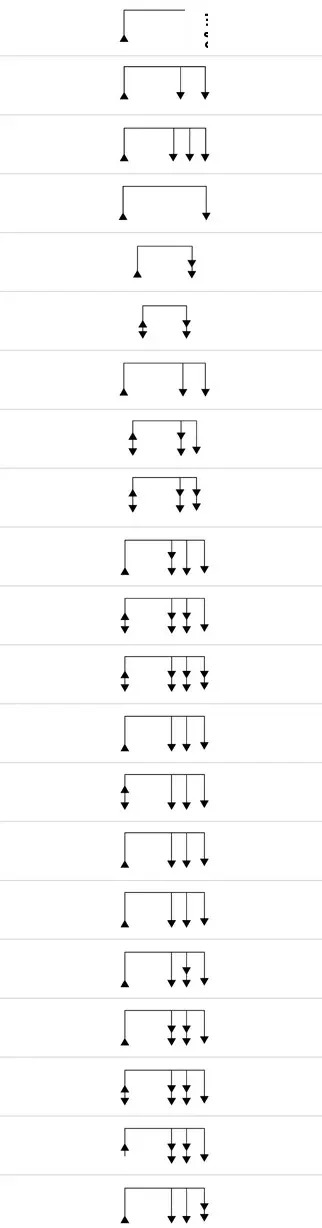

طراز صندوق التفريع الأمريكي	المخطط	مخطط التوصيل	الأبعاد الخارجية الطول×العرض×الارتفاع
DFW12/11-200	200Ax2		800x400x760
DFW12/12-200	200Ax3		1100x400x760
DFW12/13-200	200Ax4		1300x400x760
DFW12/11-600	600Ax2		900x560x760
DFW12/12-600/200	600Ax2 200AX1		900x560x760
DFW12/13-600/200	600Ax2 200Ax2		900x560x760
DFW12/12/600	600Ax3		1200x560x760
DFW12/14-600/200	600Ax3 200Ax2		1200x560x760
DFW12/15-600/200	600Ax3 200Ax3		1200x560x760
DFW12/13-600	600Ax4		1500x560x760
DFW12/16-600/200	600Ax4 200Ax3		1500x560x760
DFW12/17-600/200	600Ax4 200Ax4		1500x560x760
DFW12/13-600/200	600Ax1 200Ax3		1500x560x760
DFW12/14-600/200	600Ax1 200Ax4		1500x560x760
DFW12/13-600/200	600Ax2 200Ax2		1500x560x760
DFW12/13-600/200	600Ax3 200Ax1		1500x560x760
DFW12/14-600(200	600Ax3 200Ax2		1500x560x760
DFW12/15-600/200	600Ax3 200Ax3		1500x560x760
DFW12/16-600/200	600Ax3 200Ax4		1500x560x760
DFW12/15-600/200	600Ax2 200Ax4		1500x560x760
DFW12/14-600t200	600Ax2 200Ax3		1500x560x760

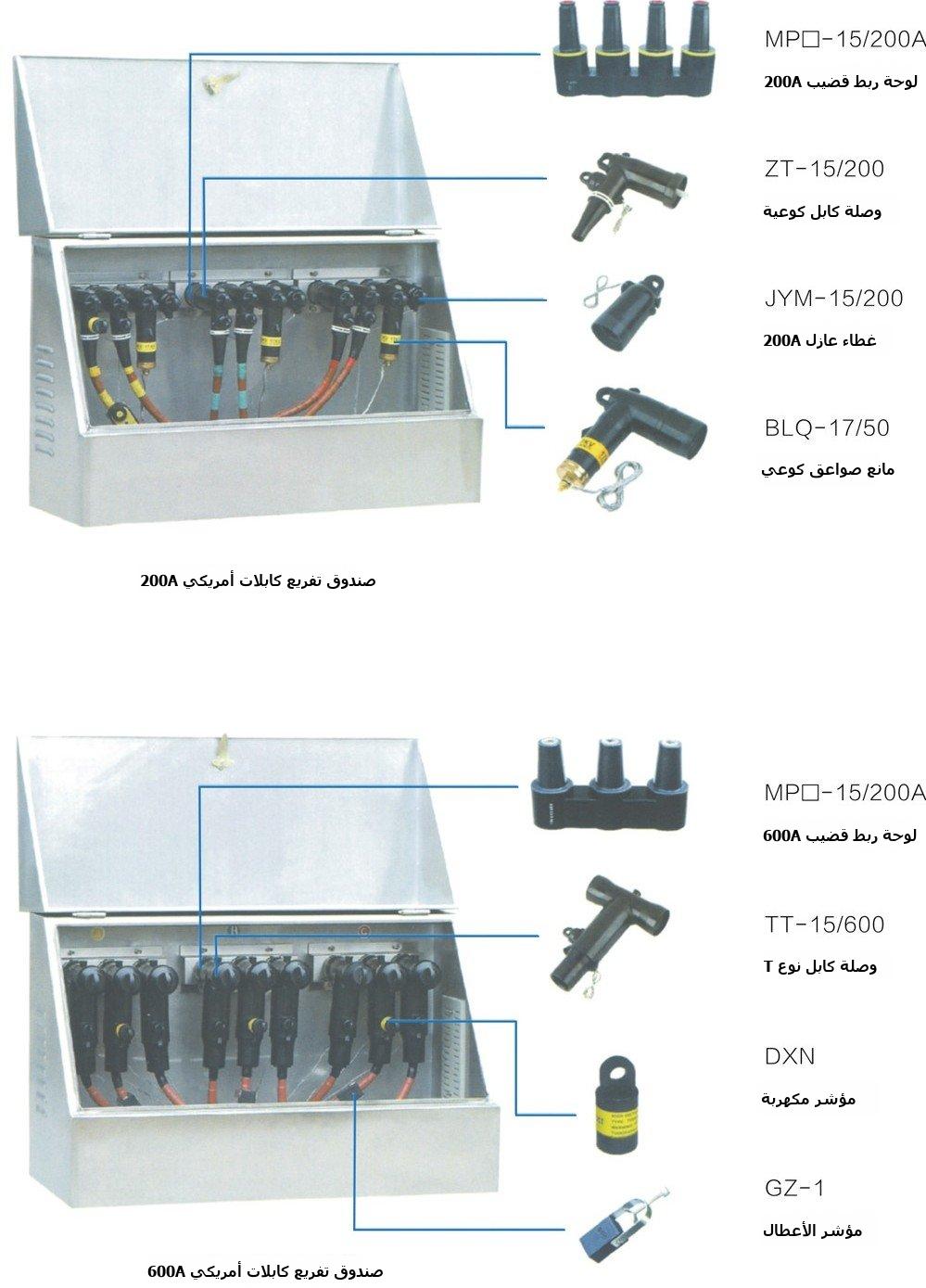

أمثلة هيكل صندوق تفريع الكابلات الأمريكي

إذا كانت المساحة محدودة ولا يمكن وضع صندوق تفريع الكابلات، يمكن دمج موصلات الكابلات مباشرة لتشكيل تفريعات كابلات متعددة المسارات (بدون قضبان توصيل؛ انظر الأمثلة أدناه لطريقة التوصيل)، ووضعها في خنادق الكابلات أو أماكن أخرى.

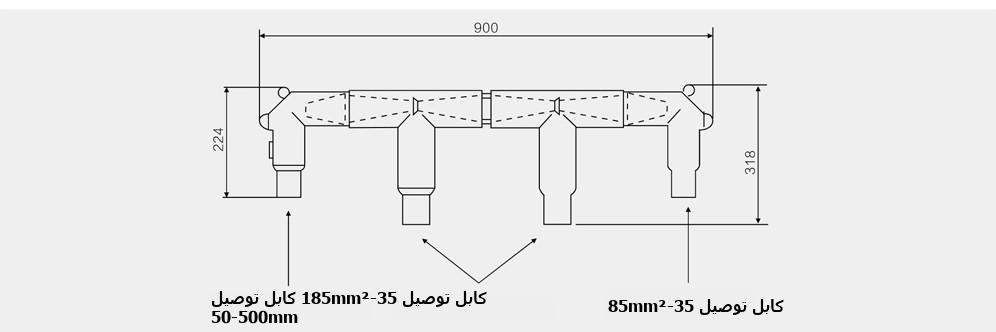

مثال 1: دخول/خروج رباعي المسارات (2x600A+2x200A)

تتكون كل مجموعة من موصلي كابلات من النوع T-II، وموصلي كوع، ووصلة وسيطة واحدة. يتصل الجانب 200 A لموصل T-II بموصل الكوع (يتصل الجانب الآخر بمانعة صواعق أكسيد معدني معزولة بالكامل). انظر الشكل أدناه لأمثلة الأبعاد:

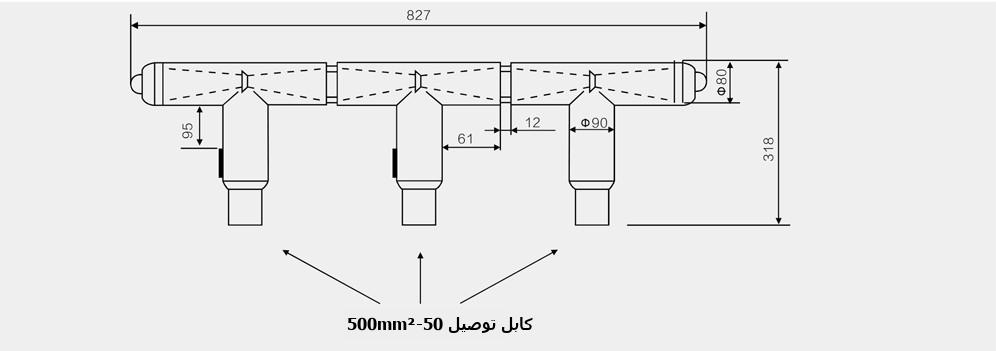

مثال 2: دخول/خروج ثلاثي المسارات (3x600A)

يتكون كل طور من ثلاثة موصلات كابلات من النوع T ووصلتين وسيطتين. انظر الشكل أدناه للأبعاد والأمثلة: يمكن لـ DFW-12/630A صندوق تفريع كابلات النمط الأمريكي دمج خطوط الدخول/الخروج بمرونة في مخططات مثل 2x600A+2x200A.

ملاحظة: يمكن توسيع أو تقليص تفريعات الكابلات حسب الحاجة، إما مغطاة بخزان أو مدفونة مباشرة في خنادق الكابلات. يمكن اختيار أبعاد الخزان ومخططات التوصيل لـ DFW-12/630A صندوق تفريع كابلات النمط الأمريكي بالرجوع إلى الجدول أعلاه.

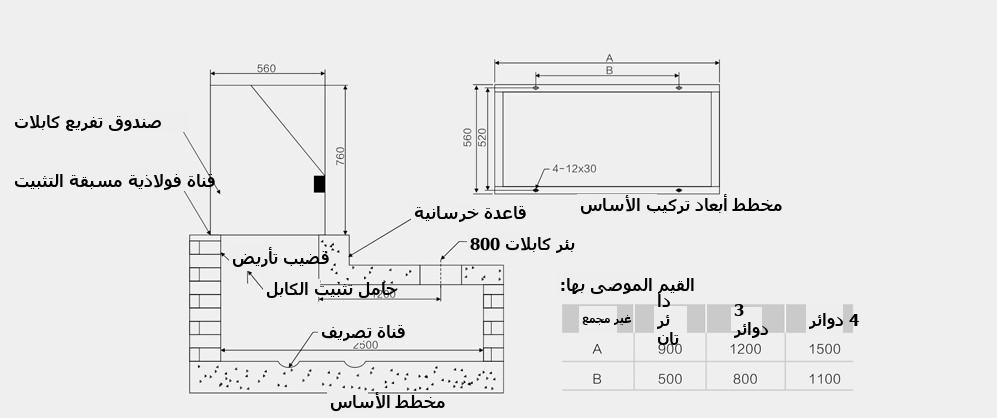

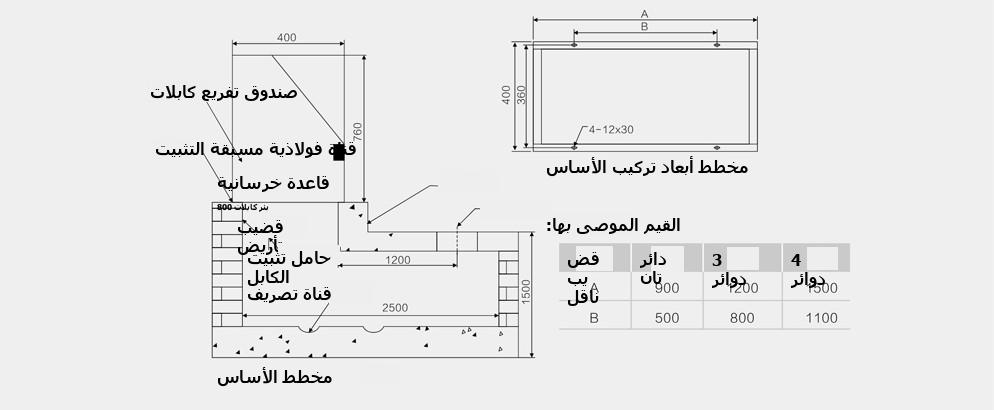

رسومات أساس صندوق تفريع الكابلات الأمريكي

الأمريكي 600 A

الأمريكي 200 A

7
