Обзор
Трансформатор сухой с литой изоляцией разработан Gaosuo Electric Co., Ltd. на основе передовой зарубежной технологии и охватывает серии SC9, SCB9, SC10 и SCB10 тонкоизолированных сухих трансформаторов с наполнителем. Обмотки залиты эпоксидной смолой, что делает агрегат огнестойким, пожаробезопасным, взрывозащищённым, необслуживаемым, экологически чистым и компактным, поэтому он может устанавливаться непосредственно в центре нагрузки. Благодаря научной конструкции и литейному процессу изделие отличается более низким частичным разрядом, низким шумом и сильным теплоотводом; при принудительном воздушном охлаждении оно может длительно работать при 140% номинальной нагрузки и оснащено интеллектуальным контроллером температуры, обеспечивающим функции аварийной сигнализации, сигнализации перегрева, отключения при перегреве и «чёрного ящика», с последовательным интерфейсом RS485 для централизованного мониторинга и управления с компьютера. Благодаря этим преимуществам трансформатор сухой с литой изоляцией широко применяется в системах передачи и распределения электроэнергии, таких как гостиницы, аэропорты, высотные здания, торговые центры и жилые кварталы, а также в тяжёлых условиях, таких как метро, плавильные заводы, суда и морские буровые платформы. Серия SC(B)9 охватывает номинальные мощности от 10 кВА до 4000 кВА.

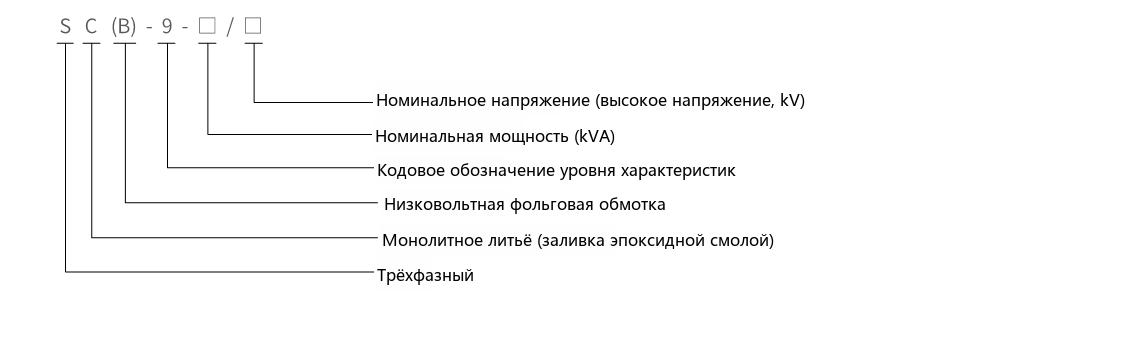

Обозначение типа
Магнитная система
Магнитная система изготовлена из импортных высококачественных холоднокатаных листов электротехнической стали с конструкцией стыка полного шага внахлёст; стержень магнитной системы обвязан нетканой лентой класса F, а поверхность магнитной системы залита эпоксидной смолой, что снижает потери холостого хода, ток холостого хода и шум магнитной системы. Ярма и крепёжные детали проходят специальную обработку поверхности, что дополнительно улучшает внешний вид этих трансформаторов сухих с литой изоляцией.
Обмотка высокого напряжения
Обмотка высокого напряжения вакуумно залита эпоксидной смолой с наполнителем, что значительно снижает частичный разряд и повышает электрическую прочность катушки. Стекловолоконные сетчатые пластины заполняют внутренние и наружные стенки обмотки, повышая её механическую прочность и стойкость к коротким замыканиям, поэтому катушка никогда не трескается. Серия SC(B)9 использует эту конструкцию литой обмотки высокого напряжения для поддержания низкого частичного разряда в течение всего срока службы.
Обмотка низкого напряжения
Обмотка низкого напряжения имеет фольговую конструкцию, что исключает проблему осевого угла спирали при намотке проволокой и балансирует ампер-витки. Осевые каналы охлаждения в катушке улучшают теплоотвод, а между слоями обмотки используется эпоксидная предварительно пропитанная ткань DMD для цельного отверждения.
Технология производства
Катушки наматываются на высокоточных намоточных станках, при этом обмотка низкого напряжения имеет фольговую конструкцию. Для трансформаторов большей мощности предусмотрены вентиляционные каналы. После намотки выполняется вакуумная сушка; весь процесс литья и отверждения строго следует требованиям технологии с тщательным контролем и корректировкой по мере необходимости. Этот процесс точного литья даёт катушки без пузырей и раковин, позволяя трансформатору сухому с литой изоляцией достичь отличных эксплуатационных характеристик.
Система контроля температуры и принудительного воздушного охлаждения
Применяется поперечно-продувной вентилятор верхнего обдува, отличающийся низким шумом, высоким давлением воздуха и привлекательным внешним видом, что повышает перегрузочную способность трансформатора. Интеллектуальный контроль температуры дополнительно повышает эксплуатационную безопасность и надёжность трансформатора. Серия SC(B)9 рассчитана на системы класса 10 кВ с классом изоляции F/F.
- SC(B)-9-□/□
- Номинальное напряжение (ВН, кВ)
- Номинальная мощность (кВА)
- Код класса характеристик
- Фольговая обмотка НН
- Твёрдое литьё (литьё из эпоксидной смолы)
- Трёхфазный
Технические параметры (серия SC(B)9 класса 10 кВ)
| Номинальная мощность (кВА) | Комбинация напряжений (кВ) | Соединение | Потери (кВт) | Ток холостого хода (%) | Напряжение КЗ (%) | Класс изоляции | Вес (кг) | |
|---|---|---|---|---|---|---|---|---|
| Холостой ход | Нагрузка (при 120°C) | |||||||
| 10 | ВН 11/10.5/10/6.3/6, НН 0.4 | Dyn11 или Yyn0 | 0.150 | 0.325 | 4.5 | 46 | F/F | 130 |
| 20 | 0.185 | 0.630 | 4.0 | 170 | ||||
| 30 | 0.215 | 0.750 | 3.2 | 330 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 380 | ||||
| 63 | 0.370 | 1.280 | 2.7 | 440 | ||||
| 80 | 0.415 | 1.460 | 2.6 | 510 | ||||
| 100 | 0.450 | 1.665 | 2.4 | 590 | ||||
| 125 | 0.530 | 1.955 | 2.2 | 650 | ||||
| 160 | 0.610 | 2.250 | 2.2 | 780 | ||||
| 200 | 0.700 | 2.675 | 2.0 | 930 | ||||
| 250 | 0.810 | 2.920 | 2.0 | 1040 | ||||
| 315 | 0.990 | 3.670 | 1.8 | 1180 | ||||
| 400 | 1.100 | 4.220 | 1.8 | 1450 | ||||
| 500 | 1.305 | 5.170 | 1.8 | 1630 | ||||
| 630 | 1.510 | 6.220 | 1.6 | 1900 | ||||
| 630 | 1.460 | 6.310 | 1.6 | 1900 | ||||
| 800 | 1.710 | 7.360 | 1.6 | 2290 | ||||
| 1000 | 1.990 | 8.600 | 1.4 | 2700 | ||||
| 1250 | 2.350 | 10.26 | 1.4 | 3130 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3740 | ||||
| 2000 | 3.735 | 15.30 | 1.2 | 4150 | ||||
| 2500 | 4.500 | 18.18 | 1.2 | 4810 | ||||
| 3150 | 5.780 | 23.70 | 1.0 | 8 | 5800 | |||
| 4000 | 6.700 | 28.50 | 1.0 | 7100 | ||||
