Обзор
Трёхфазные масляные распределительные трансформаторы, производимые Gaosuo Electric Co., Ltd., имеют новую изоляционную конструкцию магнитной системы и обмоток, что повышает стойкость к коротким замыканиям. В качестве проводника используется высококачественная бескислородная медная проволока с многослойной цилиндрической конструкцией обмотки, а все крепёжные детали проходят специальную обработку против ослабления. Изделия отличаются высокой эффективностью и низкими потерями, экономя значительное количество электроэнергии и эксплуатационных затрат со значительным социальным эффектом. Магнитная система изготовлена из высококачественных холоднокатаных листов электротехнической стали, а обмотка высокого напряжения является высокотехнологичным продуктом, продвигаемым государством.

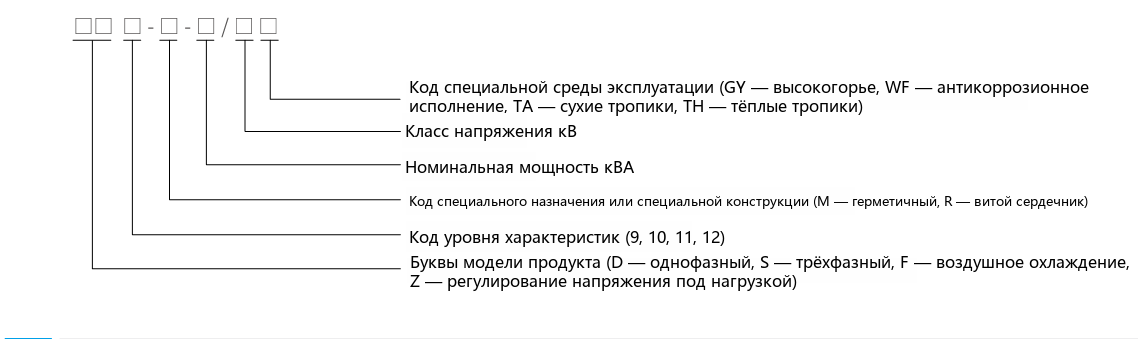

Обозначение типа
Надёжная конструкция
На основе традиционной конструкции и отработанной технологии Gaosuo Electric Co., Ltd. внесла множество улучшений, таких как: спиральные обмотки с продольными масляными каналами для лучшего внутреннего теплоотвода; улучшенная эффективная опора торцевых поверхностей обмотки для более высокой стойкости к токам короткого замыкания; и новая подъёмная конструкция и конструкция позиционирования магнитной системы/обмотки, обеспечивающие более высокую надёжность при дальних перевозках и эксплуатации. Для этих масляных распределительных трансформаторов предусмотрено множество других уникальных и надёжных конструкций; выбор трансформатора более высокого класса характеристик даёт более высокий технический уровень.
Качественные материалы
Выбирается бескислородная медная проволока с более низким удельным сопротивлением, прошедшая ряд дополнительных обработок поверхности, что делает её более гладкой без заусенцев и острых кромок, тем самым снижая потери нагрузки и повышая электрическую надёжность. Выбираются высококачественные листы электротехнической стали; по мере повышения класса характеристик применяются листы с меньшими удельными потерями для снижения потерь холостого хода. Выбираются качественные изоляционные детали из ламинированной древесины, которые никогда не трескаются и остаются стабильными даже при токах короткого замыкания. Выбирается трансформаторное масло глубокой фильтрации с более низким содержанием воды, газа и примесей для более надёжной работы. Выбираются качественные резиновые уплотнительные материалы, эффективно противостоящие старению и предотвращающие утечки. Всё сырьё проходит контроль качества, а все поставщики строго проверяются в соответствии с национальным стандартом ISO9000.
Технико-экономические характеристики
По сравнению с серией S7 серия S9 снижает потери холостого хода, потери нагрузки и ток холостого хода на 10%, 24% и 46% соответственно, тем самым снижая эксплуатационные затраты на 19%. На основе серии S9 серия S11 снижает потери холостого хода в среднем на 30%, ток холостого хода на 70-85% по сравнению с S9 и средний нагрев на 10К, более чем вдвое увеличивая срок службы изделия; она может длительно работать даже при перегрузке 20%, а рабочий шум снижается в среднем на 2-4 дБ.
Полностью герметичный тип (M)
В S11(M)R- буква M обозначает, что бак имеет полностью герметичную конструкцию. По сравнению с обычными масляными распределительными трансформаторами полностью герметичный распределительный трансформатор не имеет расширительного бака; гофрированные рёбра бака заменяют маслопроводы в качестве элементов охлаждения и теплоотвода. Гофрированный бак изготавливается из качественного холоднокатаного листа на специальной производственной линии, а рёбра расширяются и сжимаются при изменении объёма трансформаторного масла, тем самым изолируя трансформатор от атмосферы, предотвращая и замедляя ухудшение масла и увлажнение изоляции, повышая надёжность работы при необслуживаемой нормальной эксплуатации. Поверхность гофрированного бака обезжиривается, очищается от ржавчины и фосфатируется, затем покрывается трёхзащитной краской, подходящей для металлургической, нефтехимической, горнодобывающей и подобных сред.
- Код особых условий эксплуатации (GY-высокогорье, WF-антикоррозия, TA-сухой тропический, TH-тёплый тропический)
- Класс напряжения (кВ)
- Номинальная мощность (кВА)
- Код особого назначения или конструкции (M-полностью герметичный, R-витая магнитная система)
- Код класса характеристик (9, 10, 11, 12)
- Буквы типа изделия (D-однофазный, S-трёхфазный, F-принудительное воздушное охлаждение, Z-регулирование под нагрузкой)
Тип с витой магнитной системой (R)
В S11(M)R- буква R обозначает, что магнитная система выполнена витой, из качественных низкопотерьных холоднокатаных листов электротехнической стали без штамповки и пробивки отверстий, что исключает поперечные и продольные стыки традиционной магнитной системы. Это даёт более низкий ток холостого хода и более низкие потери реактивной мощности трансформатора, а также более низкий уровень шума, делая трансформатор более экологичным. Благодаря цельной магнитной системе ярмо в основном зажимает обмотки, дополнительно усиливая стойкость обмотки к токам короткого замыкания. Серия S11 охватывает номинальные мощности от 30 кВА до 6300 кВА при номинальном напряжении 10 кВ и номинальной частоте 50 Гц.
Нормальные условия эксплуатации
Высота над уровнем моря не более 1000 м: температура окружающей среды: максимальная +40°C; средняя самого жаркого месяца +30°C; средняя самого жаркого года +20°C; минимальная наружная -25°C.
Особые условия эксплуатации
Высота над уровнем моря более 1000 м
Температура окружающей среды: максимальная +40°C; минимальная -45°C.
Пожалуйста, укажите подробно при заказе.
Распределительный трансформатор серии S11 10 кВ
Трёхфазный двухобмоточный распределительный трансформатор с регулированием без возбуждения 30кВА~2500кВА
| Номинальная мощность (кВА) | Комбинация напряжений и диапазон ответвлений | Векторная группа | Потери (кВт) | Ток холостого хода (%) | Напряжение КЗ (%) | Вес (кг) | Габаритные размеры (мм) Д×Ш×В | Колея продольная/поперечная (мм) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВН (кВ) | Диапазон ответвлений ВН (%) | НН (кВ) | Холостой ход | Нагрузка | Магнитная система и обмотка | Масло | Общий | Герметичный | Негерметичный | |||||
| 30 | 66.31010.511 | ±5±2×2.5 | 0.4 | Dyn11Yzn11Yyn0 | 0.10 | 0.63/0.60 | 2.3 | 4.0 | 150 | 750 | 340 | 730×780×930 | 950×720×1000 | 400/400 |
| 50 | 0.13 | 0.91/0.87 | 2.0 | 220 | 950 | 440 | 800×750×965 | 1020×700×1035 | 400/400 | |||||
| 63 | 0.15 | 1.09/1.04 | 1.9 | 260 | 110 | 490 | 820×780×970 | 1140×740×1040 | 400/400 | |||||
| 80 | 0.18 | 1.31/1.25 | 1.9 | 300 | 120 | 580 | 840×800×1000 | 1060×720×1070 | 400/400 | |||||
| 100 | 0.20 | 1.58/1.50 | 1.8 | 350 | 120 | 660 | 850×840×1010 | 1105×760×1110 | 450/400 | |||||
| 125 | 0.24 | 1.89/1.80 | 1.7 | 400 | 130 | 700 | 860×900×1080 | 1120×800×1150 | 550/550 | |||||
| 160 | 0.27 | 2.31/2.20 | 1.6 | 480 | 160 | 840 | 1220×840×1100 | 1440×760×1290 | 550/550 | |||||
| 200 | 0.34 | 2.73/2.60 | 1.5 | 560 | 170 | 920 | 1250×860×1150 | 1470×780×1350 | 550/550 | |||||
| 250 | 0.40 | 3.20/3.05 | 1.4 | 640 | 180 | 1040 | 1260×850×1220 | 1480×780×1420 | 550/550 | |||||
| 315 | 0.48 | 3.83/365 | 1.4 | 800 | 200 | 1220 | 1340×900×1200 | 1560×840×1400 | 550/550 | |||||
| 400 | 0.57 | 4.52/4.30 | 1.3 | 980 | 240 | 1460 | 1380×900×1260 | 1600×840×1520 | 550/550 | |||||
| 500 | 0.68 | 5.41/5.15 | 1.2 | 1130 | 280 | 1710 | 1520×1000×1330 | 1740×960×1590 | 660/660 | |||||
| 630 | Dyn11Yyn0 | 0.81 | 6.20 | 1.1 | 4.5 | 1350 | 330 | 2050 | 1580×1040×1270 | 1900×1040×1600 | 660/660 | |||
| 800 | 0.98 | 7.50 | 1.0 | 1610 | 400 | 2460 | 1650×1160×1400 | 1970×1160×1730 | 820/820 | |||||
| 1000 | 1.15 | 10.30 | 1.0 | 1690 | 450 | 3680 | 1750×1240×1460 | 2070×1240×1970 | 820/820 | |||||
| 1250 | 1.36 | 12.00 | 0.9 | 1910 | 500 | 3050 | 1800×1240×1550 | 2100×1240×1870 | 820/820 | |||||
| 1600 | 1.64 | 14.50 | 0.8 | 2330 | 590 | 3800 | 1830×1800×1930 | 1830×1800×1930 | 820/820 | |||||
| 2000 | 2.05 | 17.50 | 0.6 | 2750 | 780 | 4660 | 1950×1900×2080 | 1950×1900×2080 | 820/820 | |||||
| 2500 | 2.50 | 21.00 | 0.6 | 3350 | 920 | 5440 | 2060×1930×2130 | 2160×1930×2130 | 1070/1070 | |||||

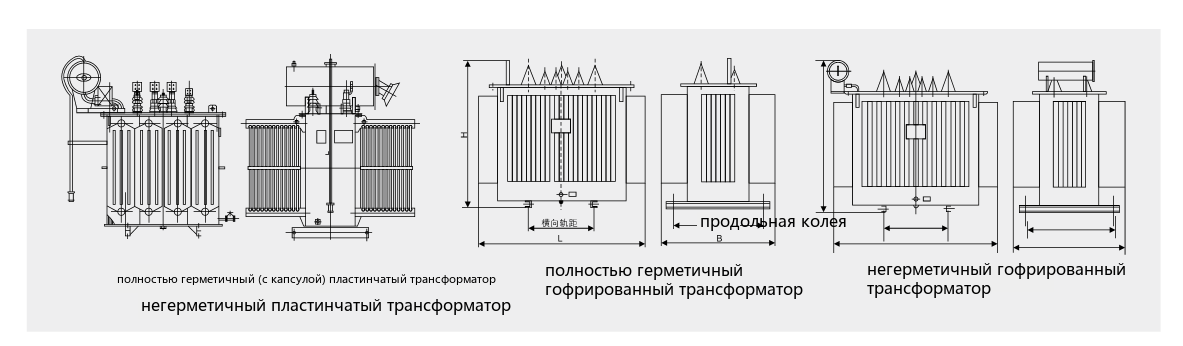

Габаритные размеры
Распределительный трансформатор серии S11 10 кВ (630кВА~6300кВА, Yd11)
| Номинальная мощность (кВА) | Комбинация напряжений и диапазон ответвлений | Векторная группа | Потери (кВт) | Холостой ход (%) | Напряжение КЗ | Вес (кг) | Колея прод./попер. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВН (кВ) | Диапазон ответвлений ВН (%) | НН (кВ) | Холостой ход | Нагрузка | Магнитная система и обмотка | Масло | Общий | |||||
| 630 | 66.31010.511 | ±5±2X2.5 | 33.156.3 | Yd11 | 0.84 | 1780 | 450 | 2710 | 750/660 | |||
| 800 | 1.02 | 8.46 | 2100 | 520 | 3310 | 850/660 | ||||||
| 1000 | 1.20 | 2580 | 3860 | 850/820 | ||||||||
| 1250 | 1.42 | 11.80 | 2880 | 700 | 4370 | 850/820 | ||||||
| 1600 | 1.71 | 14.11 | 3400 | 4760 | 900/820 | |||||||
| 2000 | 2.04 | 16.93 | 3800 | 5570 | 900/820 | |||||||
| 2500 | 2.40 | 19.67 | 4350 | 960 | 6670 | 1070/1070 | ||||||
| 3150 | 2.84 | 23.09 | 4940 | 1180 | 8500 | 1070/1070 | ||||||
| 4000 | 1010.511 | 3.156.3 | 3.48 | 27.36 | 0.7 | 5900 | 1580 | 9850 | 1070/1070 | |||
| 5000 | 4.16 | 31.38 | 6850 | 1760 | 11580 | 1070/1070 | ||||||
| 6300 | 35.06 | 7920 | 1910 | 13650 | 1070/1070 | |||||||
Распределительный трансформатор серии S11 10 кВ с регулированием под нагрузкой (200кВА~2500кВА)
| Номинальная мощность (кВА) | Комбинация напряжений и диапазон ответвлений | Векторная группа | Потери (кВт) | Ток холостого хода (%) | Напряжение КЗ (%) | Вес (кг) | Колея продольная/поперечная (мм) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВН (кВ) | Диапазон ответвлений ВН (%) | НН (кВ) | Холостой ход | Нагрузка | Магнитная система и обмотка | Масло | Общий | |||||
| 200 | 66.310 | ±4×2.5 | 0.4 | Dyn11Yyn0 | 0.39 | 2.91 | 1.5 | 4.04.5 | 980 | 260 | 1530 | 550/550 |
| 250 | 0.45 | 3.42 | 1.4 | 1070 | 310 | 1740 | 650/550 | |||||
| 315 | 0.54 | 4.10 | 1.4 | 1320 | 350 | 1980 | 650/550 | |||||
| 400 | 0.65 | 4.96 | 1.3 | 1580 | 430 | 2270 | 750/550 | |||||
| 500 | 0.77 | 5.90 | 1.2 | 1750 | 450 | 2500 | 750/660 | |||||
| 630 | 0.97 | 7.27 | 1.1 | 1900 | 530 | 2920 | 750/660 | |||||
| 800 | 1.13 | 8.89 | 1.0 | 2150 | 600 | 3320 | 850/660 | |||||
| 1000 | 1.38 | 10.43 | 1.0 | 2480 | 680 | 3710 | 850/820 | |||||
| 1250 | 1.58 | 12.40 | 0.9 | 2620 | 770 | 4200 | 850/820 | |||||
| 1600 | 1.94 | 14.79 | 0.8 | 3100 | 880 | 4850 | 900/820 | |||||
| 2000 | 2.27 | 18.69 | 0.6 | 3980 | 1080 | 5880 | 900/820 | |||||
| 2500 | 2.52 | 21.74 | 0.6 | 3950 | 1300 | 6370 | 1070/1070 | |||||
