Обзор продукции
Заземляющий разъединитель внутренней установки JN2-40.5 — это высоковольтный аппарат внутренней установки, разработанный в соответствии с IEC 129-84 «Разъединители и заземляющие разъединители» и IEC 694-84 «Общие положения для высоковольтных распределительных устройств и устройств управления», а также в соответствии с положениями о заземляющих разъединителях стандарта GB1985-89 «Разъединители и заземляющие разъединители переменного тока высокого напряжения». Он применяется в трёхфазных электросистемах переменного тока 50 Гц напряжением 35 кВ и ниже, оснащён устройством контроля напряжения и отличается простой, надёжной конструкцией, малым усилием управления и простотой монтажа и наладки. Обычно используется в шкафах распределительных устройств JYN1-40.5 и GFC-40.5, а также может применяться автономно.
Обозначение типа

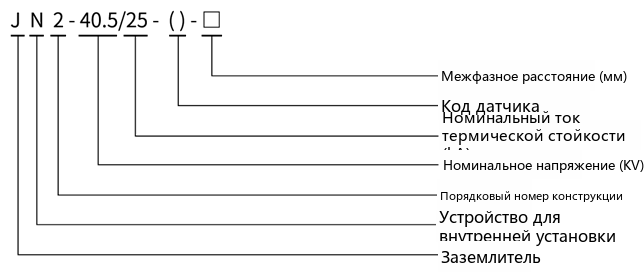

JN2-40.5/25-( )-□: расстояние между фазами (мм), код устанавливаемого датчика, номинальный ток термической стойкости при коротком замыкании (кА), номинальное напряжение (кВ), номер исполнения, внутренней установки, заземляющий разъединитель.
Основные технические параметры
| № | Параметр | Ед. изм. | Данные |
|---|---|---|---|
| 01 | Номинальное напряжение | кВ | 40.5 |
| 02 | Ток термической стойкости при КЗ 4 с (с.к.з.) | кА | 25 |
| 03 | Динамический ток (пиковый) | кА | 63 |
| 04 | Ток включения при коротком замыкании (пиковый) | кА | 63 |
| 05 | Номинальный уровень изоляции (выдерживаемое импульсное напряжение грозового разряда, на землю и между фазами) | кВ | 185 |
| - | Номинальный уровень изоляции (выдерживаемое напряжение промышленной частоты 1 мин главной цепи, на землю и между фазами) | кВ | 95 |
| - | Номинальный уровень изоляции (выдерживаемое напряжение промышленной частоты 1 мин вторичной цепи) | кВ | 2 |
| 06 | Частичный разряд устройства индикации напряжения | пК | 2 |
Габаритные и установочные размеры

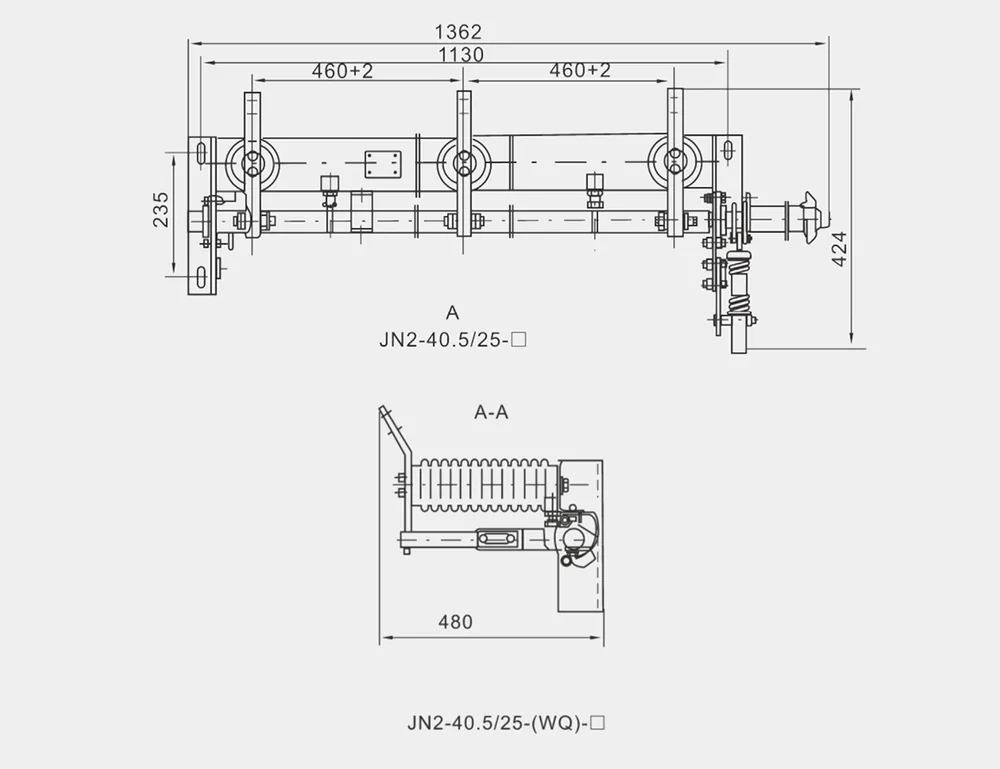

Рисунок: габаритные и установочные размеры JN2-40.5/25-□ и JN2-40.5/25-(WQ)-□
Конструктивные особенности
Система управления данного заземляющего разъединителя выполнена по типу пружинного накопления энергии с возможностью быстрого включения. При включении операционная тяга приводит в движение шестерню для включения главного вала; отключение аналогично. Могут быть установлены различные модели высоковольтных устройств индикации наличия напряжения, а опорные изоляторы могут быть из эпоксидной смолы или пассивными устройствами индикации наличия напряжения типа DXN.
Условия эксплуатации
- Температура окружающего воздуха: максимальная +40℃; минимальная -10℃ в обычных районах и -25℃ в районах с суровым холодом. Примечание: хранение и транспортировка допускаются при -30℃;
- Высота над уровнем моря не более 1000 м;
- Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;
- Сейсмичность не более 8 баллов;
- Места без пожаро- и взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.
- Примечание: если условия эксплуатации превышают вышеуказанные, они должны быть согласованы между пользователем и изготовителем.
