Низковольтное распределительное устройство с выкатным элементом GCS

Обзор продукции

Низковольтное распределительное устройство с выкатным элементом GCS предназначено для распределительных систем электростанций, нефтяной, химической, металлургической, текстильной промышленности и высотных зданий. На крупных электростанциях, в нефтехимических системах и других местах с высокой степенью автоматизации и требованием сопряжения с компьютером оно служит низковольтным комплектным распределительным устройством для распределения электроэнергии, централизованного управления двигателями и компенсации реактивной мощности в системах выработки и снабжения трёхфазного переменного тока частотой 50 (60) Гц, номинальным рабочим напряжением 400 В и 660 В и номинальным током 5000 А и ниже.

Конструкция сборки соответствует следующим стандартам: IEC439-1 Низковольтные комплектные устройства распределения и управления; GB7251 Низковольтные комплектные устройства распределения.

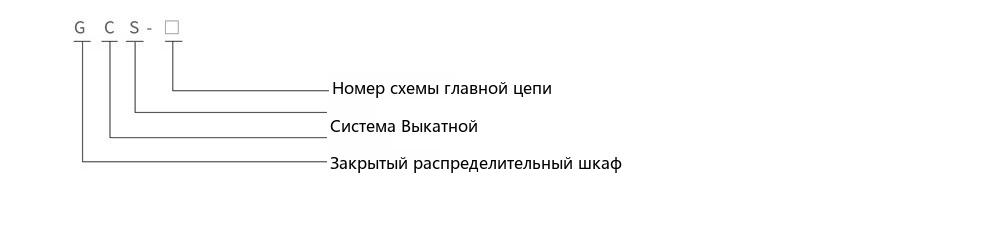

Обозначение типа

Условия эксплуатации

• Температура окружающего воздуха не выше +40 ℃ и не ниже -5 ℃, а средняя температура в течение 24 ч не выше +35 ℃. При превышении должно применяться снижение номинальных параметров в соответствии с фактическими условиями;
• Для внутренней установки высота места установки не должна превышать 2000 м;
• Относительная влажность окружающего воздуха не превышает 50% при максимальной температуре +40 ℃; при более низких температурах допускается более высокая относительная влажность, например 90% при +20 ℃, при этом должно учитываться возможное влияние случайной конденсации из-за изменения температуры;
• Наклон сборки к вертикальной плоскости при установке не превышает 5°, и весь ряд шкафов относительно ровный (в соответствии с GBJ232-82);
• Сборка должна устанавливаться в месте, свободном от сильной вибрации и ударов и где электрические компоненты не будут подвергаться недопустимой коррозии;
• Если у пользователя есть особые требования, они могут быть решены путём консультации с изготовителем.

Основные технические параметры

Основные технические параметры приведены в таблице 1.

Схемы главной цепи

Схемы главной цепи шкафа GCS составляют всего 32 группы и 118 типоразмеров, без учёта схем и типоразмеров, производных от изменений управления и защиты вспомогательных цепей. Они охватывают потребности выработки, снабжения и потребления электроэнергии, а также других электропотребителей; номинальный рабочий ток составляет 5000 А, что подходит для распределительных трансформаторов мощностью 2500 кВА и ниже. Кроме того, разработан конденсаторный компенсационный шкаф для удовлетворения потребности повышения коэффициента мощности снабжения и потребления, а также реакторный шкаф для удовлетворения потребности в общих инвестициях.

Схемы вспомогательной цепи

Альбом вспомогательных цепей GCS содержит 120 схем вспомогательных цепей в двух томах: Том 1 «Работа на переменном токе» содержит 63 схемы, Том 2 «Работа на постоянном токе» содержит 57 схем.

Схемы вспомогательной цепи части работы на постоянном токе в основном используются для низковольтных систем собственных нужд электростанций и подстанций. Они применимы к низковольтным системам собственных нужд блоков мощностью 200 МВт и ниже и 300 МВт и выше, а также к общим режимам управления вводной линии рабочего (резервного) источника, фидеров источников и фидеров двигателей.

Вспомогательные схемы части работы на переменном токе в основном используются для низковольтных систем подстанций заводов, шахт и высотных зданий. Имеется 6 комбинированных схем, применимых к управлению работой двух источников. Также предусмотрены схемы управления для оперативной электрической блокировки, автоматического переключения резервного источника и автоматического восстановления, которые могут использоваться непосредственно в проектировании.

Там, где для управления используется постоянный ток, напряжение составляет DC 220 В или 110 В; там, где используется переменный ток, питание управления составляет AC 380 В или 220 В. Комплектный шкаф состоит из выкатных блоков. Питание управления 220 В берётся от общего питания управления, обеспечиваемого специальным трансформатором управления в шкафу; общее питание управления использует незаземлённый трансформатор управления, а питание 24 В зарезервировано для использования там, где требуются слаботочные сигнальные лампы.

Что касается места установки счётчиков электроэнергии, способа ввода сигналов напряжения и других требований к установке и эксплуатации, см. Пояснительные примечания к схемам вспомогательных цепей.

Главная сборная шина

Для повышения динамической и термической устойчивости сборной шины и снижения нагрева контактных поверхностей повсеместно используются твёрдые медные шины серии TMY-T2; медные шины лужёные по всей длине, также могут быть выбраны медные сборные шины с серебряным покрытием по всей длине.

• Горизонтальная сборная шина и вертикальная сборная шина устанавливаются отдельно в отсеках сборных шин внутри шкафа.
• Нейтральная заземляющая сборная шина изготовлена из твёрдой медной шины, проходящей как горизонтальный комбинированный защитный и нейтральный проводник (PEN) или как отдельные защитный и нейтральный проводники (PE+N).

Выбор электрических компонентов

Шкаф GCS в основном выбирает электрические компоненты с высокими и стабильными техническими характеристиками, использующие импортную технологию и уже серийно выпускаемые в стране.

Главный выключатель

• Для вводных и фидерных выключателей 630 А и выше в основном выбирается серия DW45; также могут использоваться серии DW48, AE, 3WE или ME, а при необходимости — импортные серии M или F.
• Для фидерных и моторных выключателей управления ниже 630 А в основном выбираются автоматические выключатели в литом корпусе серий TG, CM1, NM, CDM и TG30.
• Для повышения динамической устойчивости главной цепи разработаны комбинированные зажимы сборных шин и изоляционные опоры, специально предназначенные для серии GCS; они термоформованы из высокопрочного огнестойкого синтетического материала, обладают высокой электрической прочностью, хорошей самозатухающей способностью и уникальной конструкцией.
• Для снижения нагрева перегородок, соединителей и кабельных оконцеваний функциональных блоков разработаны специальные адаптеры для шкафа GCS; эти адаптеры имеют большую пропускную способность и снижают нагрев.
• Если проектная организация выберет новые электрические компоненты с лучшими характеристиками и более профессиональной технологией в соответствии с потребностями пользователя, шкафы серии GCS обладают хорошей универсальностью, поэтому обновление компонентов не вызовет трудностей при изготовлении и монтаже.

Монтаж и эксплуатация

После прибытия изделия на приёмочную площадку сначала проверьте целостность упаковки; при обнаружении проблемы своевременно уведомите соответствующий договорный отдел для составления коммерческого акта, совместного анализа причины и сбора доказательств и последующей обработки. Изделия, не подлежащие немедленному монтажу, должны быть размещены и сохранены надлежащим образом в подходящем месте в соответствии с нормальными условиями эксплуатации и правилами временного хранения электрооборудования.

◆ Изделие должно устанавливаться в соответствии с монтажным чертежом. Фундаментная швеллерная сталь и болты для болтового крепления предоставляются пользователем. При подключении главной сборной шины, если поверхность неровная из-за транспортировки или хранения, её следует выровнять перед подключением и затяжкой.

◆ При установке оборудования отдельно или в ряд отклонения по вертикальности, неровности поверхностей шкафов и зазоры между шкафами должны соответствовать требованиям таблицы 3.

Проверка и испытания перед вводом в эксплуатацию

• Проверить, не повреждена ли краска или другой покровный материал (например, пластиковое покрытие) на поверхности шкафа, суха ли и чиста ли внутренняя часть.
• Проверить, гибки ли механизмы управления электрических компонентов, без заедания и чрезмерного усилия управления.
• Проверить, надёжны и точны ли включение и отключение главных аппаратов.
• Выкатные блоки или выкатные механизмы должны выдвигаться гибко и легко, без заедания и столкновений.
• Осевые линии подвижных и неподвижных контактов выкатного блока или выкатной конструкции должны быть совмещены, а контакты должны плотно соприкасаться. Глубина вставки главных и вспомогательных контактов должна соответствовать требованиям. Механическая или электрическая блокировка должна работать правильно, а как запирание, так и освобождение должны быть надёжными.
• Выкатные блоки с одинаковыми первичными схемами, вторичными принципами и размерами должны легко заменяться, без заедания и столкновений.
• При замене плавких вставок должны соблюдаться требования инженерного проектирования.
• Уставки защиты должны быть установлены правильно в соответствии с фактической нагрузкой.
• Сопротивление изоляции, измеренное мегаомметром на 1000 В, должно быть не ниже 10 МΩ。
• Все соединения сборных шин должны быть исправны, а изоляционные опоры, монтажные детали и другие принадлежности должны быть установлены надёжно.

Меры предосторожности при использовании

• Оборудование представляет собой низковольтный распределительный шкаф, устанавливаемый отступя от стены, обслуживаемый спереди и обслуживаемый с обеих сторон. В канал обслуживания и двери шкафа могут входить или открывать их только квалифицированные специалисты для управления, осмотра и обслуживания.
• После многих операций включения и отключения, особенно после отключения и включения при коротком замыкании, контакты воздушных автоматических выключателей и автоматических выключателей в литом корпусе могут местно обгореть и образовать углеродные отложения, увеличивая контактное сопротивление; обслуживание и ремонт должны выполняться в соответствии с руководством по эксплуатации автоматического выключателя.
• После монтажа и обслуживания следует строго проверить изоляцию между отсеками и между функциональными блоками, чтобы обеспечить хорошее функциональное разделение сборки и предотвратить распространение аварий.

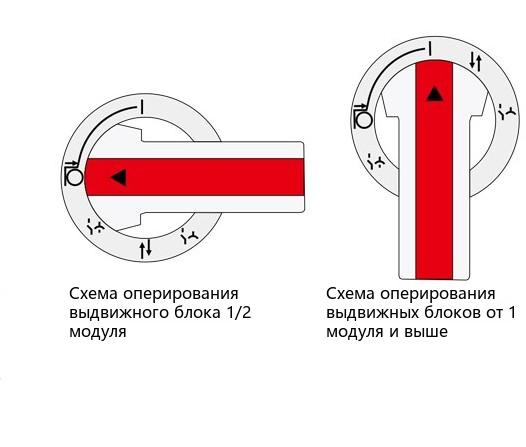

Управление выкатным блоком

• Управление выкатным блоком 1/2
  Механизм управления этого выкатного блока состоит из вращающейся части, вала и защёлки и обеспечивает функции включения/отключения, испытания, изоляции и блокировки выключателя. Механизм управления также оснащён микровыключателем для электрической блокировки.

Описание основных рабочих положений

Ⅰ Включённое положение: главный выключатель включён, как главная цепь, так и цепь управления подключены, а функциональный блок заблокирован.

○ Отключённое положение: главный выключатель отключён, цепь управления подключена, а функциональный блок заблокирован.

↷ Испытательное положение: главный выключатель отключён, главная цепь отсоединена, цепь управления подключена, а функциональный блок заблокирован.

↶ Изолированное положение: выкатной блок выдвинут на 30 мм; как главная, так и цепь управления изолированы и отсоединены, а выкатной блок заблокирован.

↕ Выдвинутое положение: как главная цепь, так и цепь управления отсоединены, и выкатной блок может свободно выдвигаться.

Операционную рукоятку можно повернуть из положения (○) в положение (Ⅰ) только после нажатия на 6 мм.

↶ Последовательность операций: только в выдвинутом положении (↕) выкатной блок можно вдвинуть или выдвинуть; после поворота на 45° против часовой стрелки выкатной блок автоматически достигает изолированного положения (↶) при выдвижении. Поворот ещё на 45° против часовой стрелки достигает испытательного положения (↷). Затем поворот на 45° по часовой стрелке достигает отключённого положения выключателя (○). Рукоятку нажимают на 6 мм и поворачивают на 90° по часовой стрелке для включения выключателя; для выдвижения операции выполняются в обратном порядке.

При необходимости на операционную рукоятку в трёх положениях: главный выключатель отключён, испытание и изоляция — можно добавить навесной замок в качестве предохранительной меры.

Управление выкатными блоками 1 единицы и выше

Механизм управления этого выкатного блока состоит из вала, цилиндрического кулачка, дисков сцепления, пружины сжатия штифта и вилки переключения. Поворот цилиндрического кулачка операционной рукояткой вдвигает и выдвигает выкатной блок и одновременно обеспечивает функции отключения, включения, испытания, изоляции и блокировки выключателя.

Ⅰ Включённое положение: главный выключатель включён, как главная цепь, так и цепь управления подключены, а функциональный блок заблокирован.

○ Отключённое положение: главный выключатель отключён, цепь управления подключена, а функциональный блок заблокирован.

↷ Испытательное положение: главный выключатель отключён, главная цепь отсоединена, цепь управления подключена, а функциональный блок заблокирован.

↶ Изолированное положение: выкатной блок выдвинут на 30 мм; как главная, так и цепь управления изолированы и отсоединены, а выкатной блок заблокирован.

↕ Выдвинутое положение: как главная цепь, так и цепь управления отсоединены, и выкатной блок может свободно выдвигаться.

Операционную рукоятку можно повернуть из положения (○) в положение (Ⅰ) только после нажатия на 9 мм.

↶ Последовательность операций: только в выдвинутом положении (↕) выкатной блок можно ввинтить или вывинтить; поворот операционной рукоятки на 30° по часовой стрелке достигает изолированного положения (↶), затем ещё 180° по часовой стрелке достигает испытательного положения (↷), затем ещё 30° по часовой стрелке достигает отключённого положения выключателя (○); рукоятку нажимают на 9 мм и поворачивают на 90° по часовой стрелке для включения главного выключателя. Для выдвижения операции выполняются в обратном порядке.

При необходимости на операционную рукоятку в трёх положениях: главный выключатель отключён, испытание и изоляция — можно добавить навесной замок в качестве предохранительной меры.

Разблокирующий механизм

В правом нижнем углу выкатных блоков 1 единицы и выше есть красная пластиковая кнопка; это разблокирующий механизм. Когда механизм управления неисправен, требуется обслуживание или необходимо открыть дверь, при операционной рукоятке в положении «○» красную пластиковую кнопку нажимают вниз, чтобы открыть дверь.

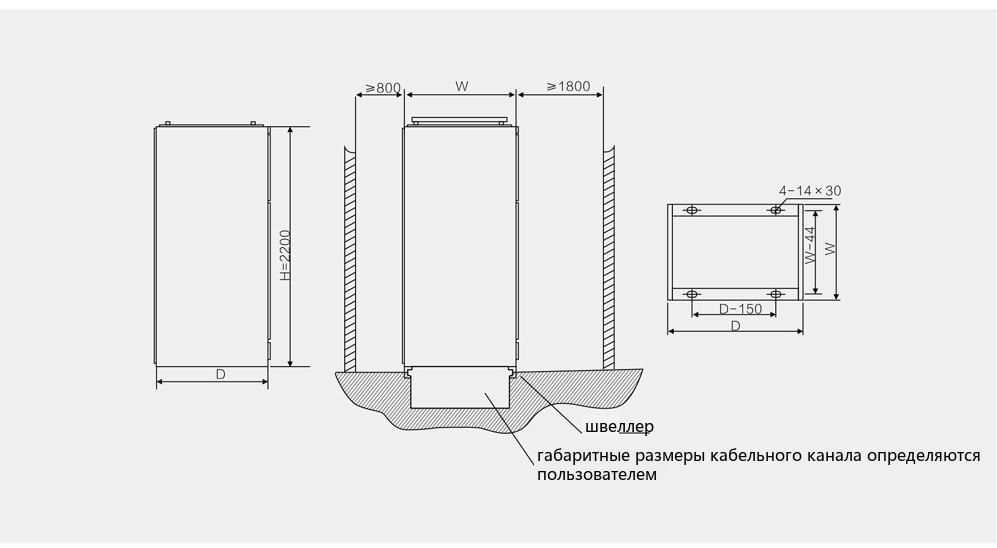

Габаритные и установочные размеры

(мм)

Документы и принадлежности при поставке

◆ Изготовитель должен поставить следующие документы и принадлежности

• ◇ Упаковочный лист
• ◇ Сертификат изделия и заводской протокол испытаний
• ◇ Руководство по эксплуатации
• ◇ Соответствующие электрические чертежи
• ◇ Руководства по эксплуатации основных компонентов
• ◇ Ключи от дверей шкафа, операционные рукоятки и запасные части, указанные в договоре

Информация для заказа

◆ Пользователь должен предоставить при заказе:

• ◇ Схему распределительной системы главной цепи и компоновочный чертёж, номинальное рабочее напряжение, номинальный рабочий ток, ток уставки устройства защиты и необходимые технические параметры.
• ◇ Указать сечения входящих и отходящих кабелей.
• ◇ Модели, типоразмеры и количество основных электрических компонентов в распределительном устройстве.
• ◇ Если между шкафами распределительного устройства или для вводного шкафа требуется шинный мост или шинопровод, должны быть указаны конкретные данные, такие как пролёт и высота над землёй.
• ◇ Если распределительное устройство используется в особых условиях окружающей среды, это должно быть подробно описано при заказе.
• ◇ Цвет поверхности распределительного устройства и другие особые требования.
