Présentation du produit
Le poste de transformation préfabriqué pour éoliennes YB-40.5 (ci-après dénommé le poste de transformation préfabriqué) est un équipement spécial qui élève la tension de 0,6~0,69 kV générée par les turbines éoliennes à 35 kV pour la sortie de raccordement au réseau. Ce produit est nouvellement développé par notre société pour répondre aux exigences des parcs éoliens offshore en matière de grande capacité unitaire et de protection élevée. Le poste de transformation préfabriqué pour éoliennes YB-40.5 présente une structure trinitaire complète composée de l'appareillage haute tension, du transformateur et de l'appareillage basse tension.

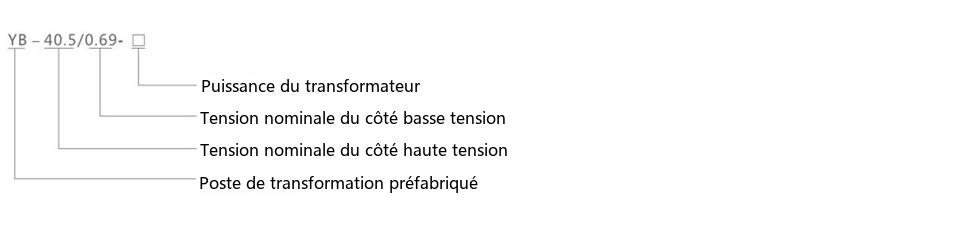

Désignation du type
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : -45 ℃ ~ +45 ℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Site d'installation : exempt de risques d'incendie, d'explosion, de poussières conductrices, de gaz chimiquement corrosifs et de vibrations violentes ; au-delà de ces conditions, les utilisateurs peuvent consulter notre société.
Caractéristiques principales
- Appareillage haute tension, transformateur et appareillage basse tension en un seul ensemble, hautement complet ; faibles pertes, faible bruit, bonnes performances, et la cuve adopte une structure antivol ;
- Protection haute et basse tension complète, fonctionnement sûr et fiable, maintenance simple ; schémas de raccordement flexibles et variés ;
- Le côté haute tension est généralement protégé par une combinaison interrupteur-sectionneur-fusible ; après la fusion d'un fusible, les trois phases déclenchent conjointement. Interrupteurs-sectionneurs disponibles : type à vide, type SF6, etc. ; un mécanisme d'actionnement motorisé peut être fourni pour les mises à niveau d'automatisation. Le fusible est un fusible limiteur de courant haute tension à percuteur, fiable en action et à grand pouvoir de coupure ; les principaux paramètres techniques sont indiqués dans le tableau ci-dessous. Des interrupteurs-sectionneurs à vide sont recommandés pour l'interrupteur-sectionneur haute tension ; le mécanisme de commande à ressort fonctionne en AC 220 V, et un dispositif de protection de poste de transformation préfabriqué avec interfaces gaz lourd/léger peut être ajouté ; les fusibles sont adaptés à la puissance du transformateur, avec parafoudres et indicateurs de présence de tension. L'ampoule à vide, le sectionneur et le sectionneur de mise à la terre de l'appareil combiné ont des verrouillages mécaniques fiables : les sectionneurs et sectionneurs de mise à la terre ne peuvent être manœuvrés que lorsque l'ampoule à vide est ouverte, et le sectionneur est verrouillé avec le sectionneur de mise à la terre. Le dispositif de déclenchement du fusible est lié aux trois pôles, et les fusibles utilisés sont des fusibles à percuteur. Le percuteur peut déclencher directement l'interrupteur-sectionneur, assurant une élimination rapide du défaut.
- L'interrupteur principal basse tension adopte un disjoncteur à air (universel) ou intelligent avec protection sélective.
- Des transformateurs à faibles pertes, immergés dans l'huile, entièrement hermétiques des séries S9, S10 et S11 sont sélectionnés ; des transformateurs secs respectueux de l'environnement à isolation résine ou à isolation papier NOMEX sont également disponibles ; tous sont équipés de galets au fond pour faciliter les déplacements.
- Le matériau de l'enveloppe est une cuve non métallique respectueuse de l'environnement, résistante à la corrosion et au brouillard salin. Des panneaux composites, des tôles d'acier inoxydable, etc. sont également disponibles.
- Des couloirs de manœuvre peuvent être ajoutés sur les côtés haute et basse tension selon les exigences de l'utilisateur.
Paramètres techniques

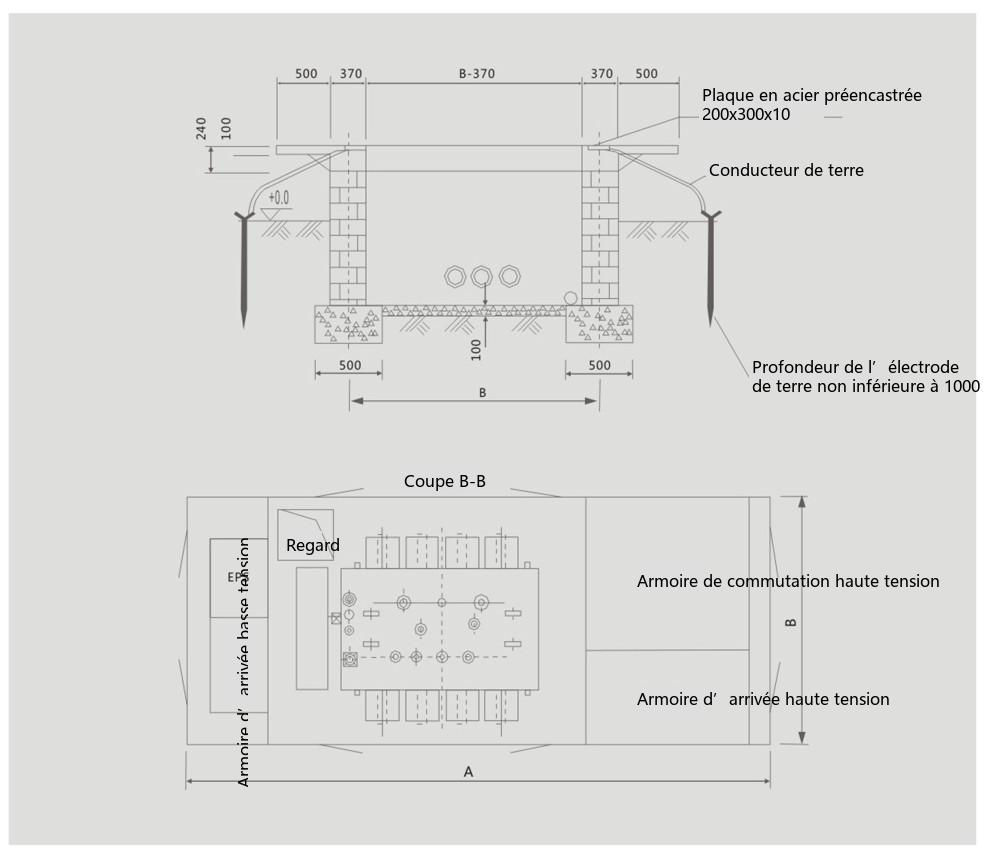

Le nombre et l'orientation des traversées de câbles noyées dans la fondation sont déterminés par l'utilisateur en fonction du nombre et de l'orientation des câbles ;
Toutes les pièces en fer noyées et les supports dans la fondation doivent être mis à la terre ;
Le nombre de piquets de terre est déterminé par les conditions du sol ; veillez à maintenir la résistance de terre en dessous de 4 Ω ;
Le conducteur de terre peut être réalisé en plat galvanisé 40x4, et l'électrode de terre en cornière n° 5 ;
Les joints entre les électrodes de terre et les conducteurs de terre doivent être soudés et peints au bitume pour la protection contre la corrosion. Lors de la commande du poste de transformation préfabriqué pour éoliennes YB-40.5, le modèle complet du produit doit être fourni, y compris le numéro de schéma du circuit principal et le numéro de schéma du circuit auxiliaire.

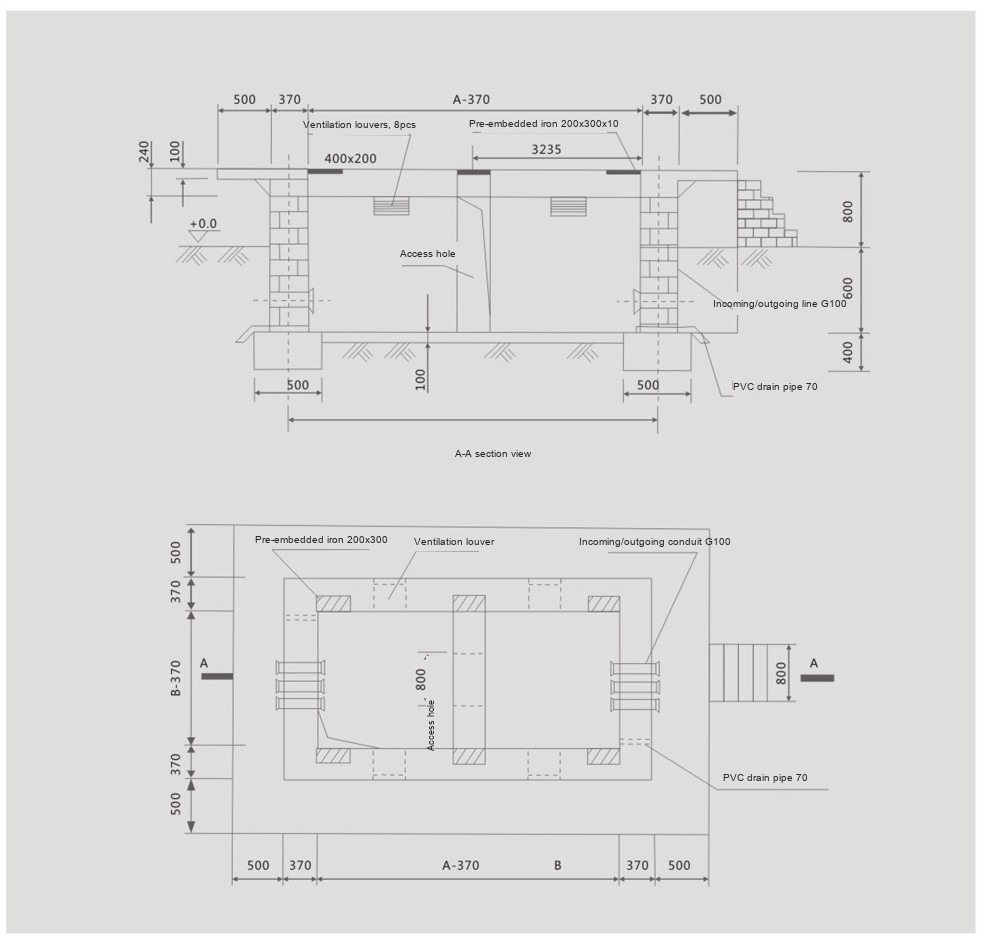

Plan et dimensions structurelles
Informations de commande
Les informations suivantes doivent être fournies lors de la commande :
- ◇ Modèle complet du produit, y compris les numéros de schéma des circuits principal et auxiliaire ;
- ◇ Schéma de séquence de combinaison du système de circuit principal ;
- ◇ Plan d'implantation d'installation ;
- ◇ Schéma électrique du circuit auxiliaire ;
- ◇ Paramètres de réglage de tension, de courant et de temps dans les circuits ;
- ◇ Autres exigences spéciales au-delà du service normal du produit ;
- ◇ Pour d'autres exigences spécifiques de projet, veuillez consulter notre société pour une conception selon les exigences spécifiques.
Produits associés
Postes de transformation préfabriqués de la même série et d'autres types disponibles :
