Présentation du produit
À mesure que le foncier urbain devient de plus en plus rare et que les habitants exigent davantage de leur cadre de vie, les postes de transformation préfabriqués traditionnels sont de plus en plus critiqués pour leur volume encombrant et leur apparence monotone, ce qui provoque souvent des conflits entre les utilisateurs et les services de distribution d'électricité sur le choix de l'emplacement des équipements de distribution. En réponse à cette demande du marché, et sur la base de années d'expérience dans la production de transformateurs enterrés, notre société a développé un nouveau type de poste de transformation préfabriqué — le poste souterrain à coffret lumineux — avec un faible encombrement, une apparence élégante et une grande harmonie avec l'environnement.
Le poste de transformation préfabriqué souterrain YBD-12 se compose principalement de deux parties : un transformateur enterré (avec fosse préfabriquée) installé sous le sol, et un appareillage haute/basse tension en coffret publicitaire extérieur installé au-dessus du sol. Le transformateur enterré est un nouveau type de transformateur de distribution avec protection par fusible haute tension pouvant fonctionner immergé dans l'eau pendant un certain temps, et a été largement utilisé dans les aéroports, les autoroutes, les ponts et les tunnels en Chine. L'intérieur de l'appareillage haute/basse tension en coffret lumineux extérieur est une armoire de distribution haute/basse tension extérieure, et l'extérieur de la cuve est un coffret publicitaire lumineux ; le contenu publicitaire peut être conçu selon l'environnement et les exigences de l'utilisateur. L'ensemble du produit occupe peu de terrain et est élégant ; il est non seulement en grande harmonie avec l'environnement, mais sert également à des fins publicitaires.

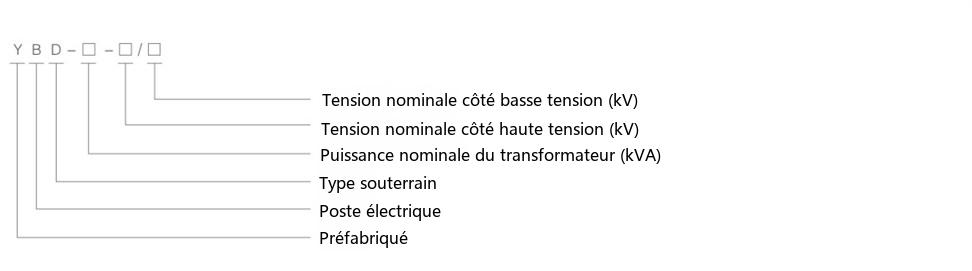

Désignation du type
Conditions de service
- Altitude : ne dépassant pas 1000 m ;
- Température ambiante : maximale +50 ℃ ;
- Température minimale : -25 ℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 % ;
moyenne mensuelle ne dépassant pas 90 % ; - Inclinaison d'installation ne dépassant pas 3 degrés, pas d'endroits avec vibrations et chocs violents fréquents ;
- L'air ambiant est exempt de gaz explosifs et non pollué de manière évidente par des gaz corrosifs ou combustibles.
Avantages du produit
Par rapport aux postes de transformation préfabriqués traditionnels, ce produit présente les avantages significatifs suivants :
◆ Haute fiabilité
◇ Le transformateur enterré sélectionné pour le poste de transformation préfabriqué souterrain YBD-12 possède une cuve en acier inoxydable anticorrosion, entièrement hermétique ; les lignes d'arrivée/départ haute et basse tension adoptent des connexions étanches, entièrement isolées et entièrement blindées, garantissant la capacité d'anticorrosion et d'étanchéité du transformateur enterré, avec un indice de protection global atteignant IP68, permettant un fonctionnement immergé de courte durée. La configuration de protection haute tension est flexible : elle peut être protégée par un poste de distribution en boucle entièrement isolé au SF6, ou une protection à gamme complète peut être assurée à l'extrémité avant du transformateur enterré par un interrupteur-sectionneur immergé dans l'huile plus un fusible à baïonnette et un fusible de réserve. En cas de défaut du transformateur, le point de défaut peut être coupé rapidement sans affecter le fonctionnement de toute la ligne.
◇ La fondation de la fosse est conçue et réalisée en tenant compte de l'étanchéité et du drainage : l'évent supérieur a une protection efficace contre la pluie et l'eau, les côtés et le fond sont traités avec des matériaux d'étanchéité spéciaux, et les trous d'entrée de câbles utilisent tous des systèmes d'étanchéité Roxtec pour garantir l'absence d'infiltration d'eau. La fosse est équipée d'un système d'échange thermique automatique interne-externe, et un système de contrôle de drainage automatique est installé au fond. Le poste enterré peut fonctionner immergé dans l'eau et résister aux inondations ; toutes ces mesures garantissent une durée de vie de 20 ans du transformateur enterré, sans maintenance ni inspection, améliorant efficacement la fiabilité du système d'alimentation.
Économie d'énergie
Le transformateur enterré sélectionné pour le poste de transformation préfabriqué souterrain YBD-12 est un transformateur à noyau enroulé S11 à faibles pertes ; ses pertes à vide et en charge sont nettement inférieures à celles des transformateurs traditionnels à noyau feuilleté (par rapport au S9, pertes à vide réduites de 30 % et pertes en charge de 15 %).
Réduction du bruit
Comme on le sait, le principal facteur de l'influence des postes de transformation préfabriqués sur les riverains est le bruit du transformateur. Le bruit provient principalement du noyau ; un transformateur installé dans un poste de transformation préfabriqué ordinaire se trouve généralement à environ 1,2 m au-dessus du sol, et si le poste est proche des fenêtres d'habitation, le bruit pénétrera inévitablement dans les pièces des habitants la nuit et affectera leur sommeil. Une fois le transformateur ou l'ensemble du poste installé sous terre, le bruit diminue considérablement et n'a pratiquement aucun effet sur les habitants.
Automatisation élevée
Le poste de transformation préfabriqué souterrain YBD-12 peut signaler l'état de fonctionnement du transformateur combiné enterré et de l'appareillage haute/basse tension au personnel de gestion via un dispositif complet de mesure et de contrôle utilisant la technologie de réseau sans fil GPRS (notre produit breveté), facilitant grandement le contrôle et l'utilisation du poste de transformation.
Esthétique et harmonie environnementale
Les postes de transformation préfabriqués traditionnels sont trop encombrants pour s'harmoniser avec l'environnement. En particulier dans les quartiers résidentiels haut de gamme et les rues commerçantes où le terrain est extrêmement précieux, il est difficile de trouver un emplacement pour un poste encombrant, ce qui abaisse le niveau global du quartier et peut même affecter la vente des bâtiments voisins. Comme le transformateur du poste souterrain à coffret lumineux est installé sous terre, il n'affecte pas l'environnement ; l'armoire de distribution au-dessus du sol est petite et s'harmonise facilement avec l'environnement. Par exemple, dans les quartiers résidentiels, l'armoire au-dessus du sol peut s'accorder avec la verdure du quartier et devenir partie intégrante du paysage ; sur les artères urbaines et les autoroutes, l'armoire au-dessus du sol peut être conçue comme un coffret publicitaire lumineux.
Création de valeur pour les clients
- Le poste souterrain à coffret lumineux occupe peu de terrain, peut remplacer les salles de distribution traditionnelles, réduit la construction de salles de distribution, abaisse le coût d'investissement et raccourcit le délai de construction. Il est élégant et en harmonie avec l'environnement ; installé dans les quartiers résidentiels, il n'affecte pas les prix des bâtiments voisins et améliore le cadre de vie du quartier.
- Le poste souterrain à coffret lumineux installé sur les artères urbaines et les autoroutes dispose d'un appareillage en coffret publicitaire lumineux au-dessus du sol, ce qui non seulement embellit l'environnement mais apporte également des revenus publicitaires à long terme aux clients.

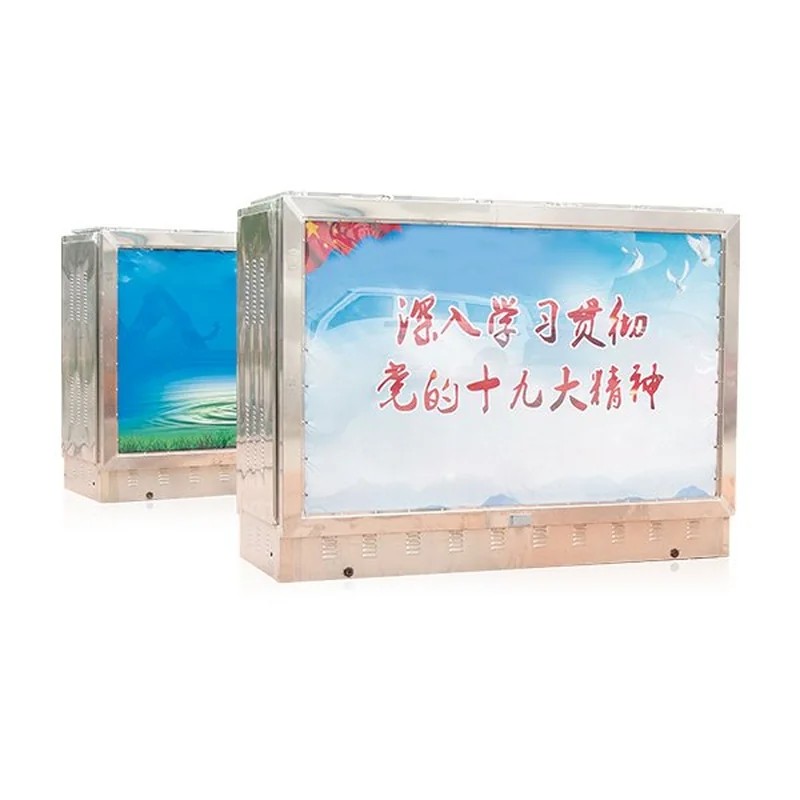

Appareillage haute/basse tension en coffret publicitaire lumineux
L'appareillage adopte une structure à double porte avec indice de protection IP34. La première couche est le coffret publicitaire lumineux, dont la coque est équipée de vérins hydrauliques et peut s'ouvrir à 90 degrés ; la deuxième couche est la porte de l'appareillage, garantissant qu'après détérioration de la coque du coffret lumineux, l'équipement haute/basse tension conserve une protection d'enveloppe indépendante.
Les serrures des première et deuxième couches sont indépendantes ; la maintenance du coffret lumineux n'affecte pas le fonctionnement de l'appareillage.
Il peut être personnalisé en coffrets publicitaires lumineux sur les deux faces, ou une face coffret publicitaire lumineux et l'autre face écran LED HD ; la source lumineuse utilise des éléments LED de petit volume et à lumière uniforme.
La coque du coffret lumineux est équipée d'un dispositif d'alarme ; si elle est endommagée par des forces extérieures, un signal d'alarme est immédiatement émis.
Transformateur enterré
Le transformateur enterré de la série S11-M·R·D est installé dans une fosse sans contact direct avec le public et peut fonctionner immergé dans l'eau pendant une certaine période.
Le transformateur est protégé par fusible haute tension à l'intérieur.
Fosse préfabriquée
La fosse préfabriquée est de conception entièrement étanche à l'eau, estampée à partir de tôles d'acier galvanisées à chaud d'un seul tenant ; une structure en béton armé préfabriqué est également disponible. Le traitement d'étanchéité garantit l'absence de fuite.
Le couvercle de la fosse utilise des dalles de ciment préfabriquées pour empêcher l'eau de surface et autres débris de pénétrer dans la fosse.
Des carreaux de sol décoratifs sont posés sur le couvercle de la fosse, avec une plaque de trou d'homme verrouillable.

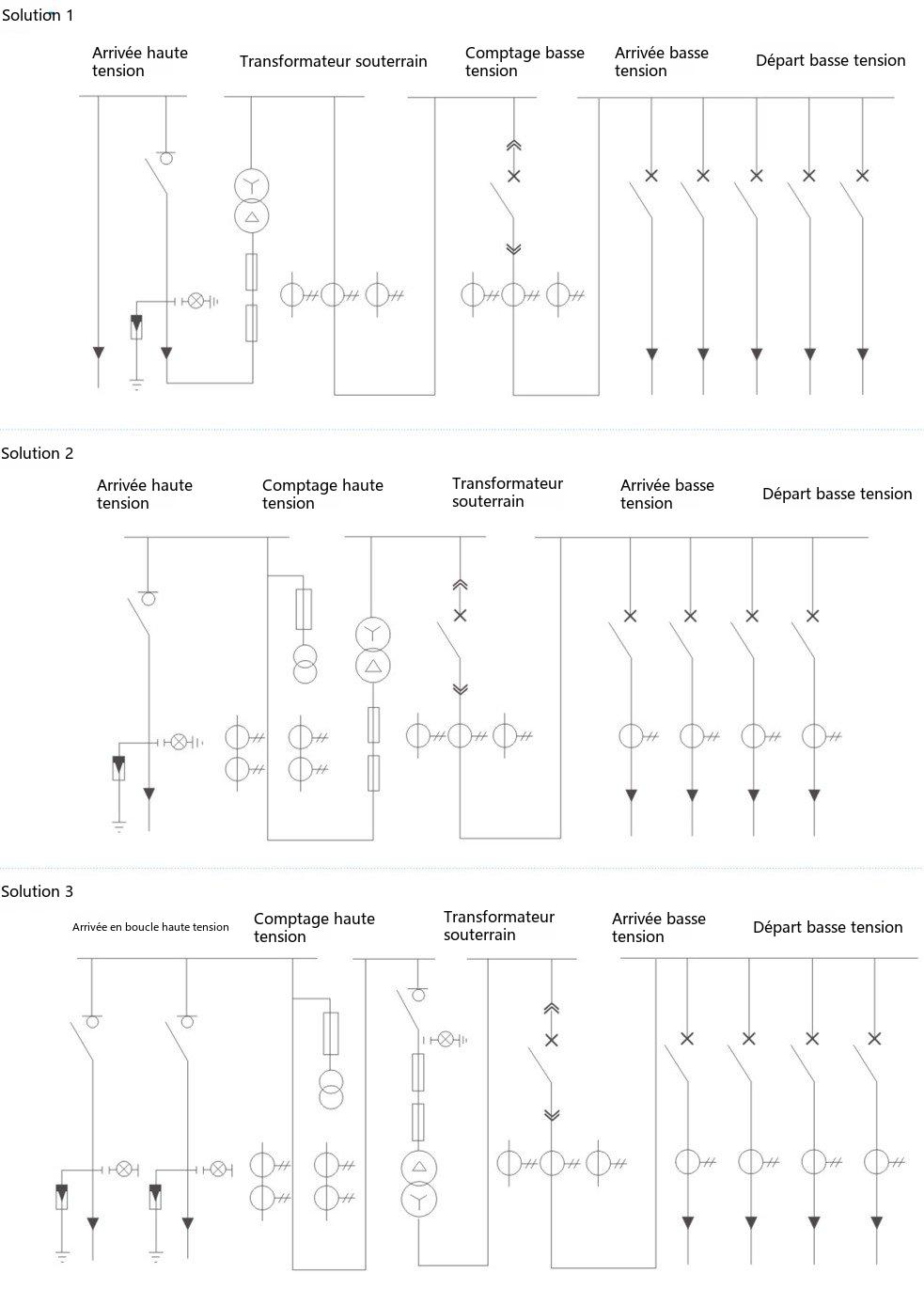

Paramètres techniques principaux
Conforme à la norme GB/T17467-1998 « Postes de transformation préfabriqués haute tension/basse tension »
| Unité de commutation haute tension | Tension nominale de l'unité HT | kV | 10 |
|---|---|---|---|
| Fréquence nominale | Hz | 50 | |
| Courant nominal | A | 630 | |
| Tension de tenue à fréquence industrielle, à la terre et entre phases / écartement d'isolement | kV1min | 42/48 | |
| Tension de choc de foudre, à la terre et entre phases / écartement d'isolement | kV | 75/85 | |
| Courant de tenue de courte durée nominal | kA/2s | 20 | |
| Courant de crête de tenue nominal | kA | 50 | |
| Indice de protection | - | IP67 | |
| Unité de commutation basse tension | Tension nominale de l'unité BT | kV | 0.4 |
| Courant nominal du circuit principal | A | 50~3200 | |
| Courant de tenue de courte durée nominal | kA/1s | 30 | |
| Courant de crête de tenue nominal | kA | 63 | |
| Nombre de départs | départs | 0~32 | |
| Indice de protection | - | IP34 | |
| Transformateur enterré | Tension nominale de l'unité transformateur | kV | 10 |
| Puissance nominale | kVA | 30~1600 | |
| Tension de tenue à fréquence industrielle | kV | 35 | |
| Tension de choc de foudre | kV | 95 | |
| Groupe de couplage | - | Dvn11 | |
| Tension d'impédance | - | 4%/4.5% | |
| Pertes | - | S11 | |
| Indice de protection | - | IP68 |
Remarque : Le transformateur enterré est conforme à la norme de l'industrie mécanique JB/T 10544-2006 pour les transformateurs enterrés.
Remarques :

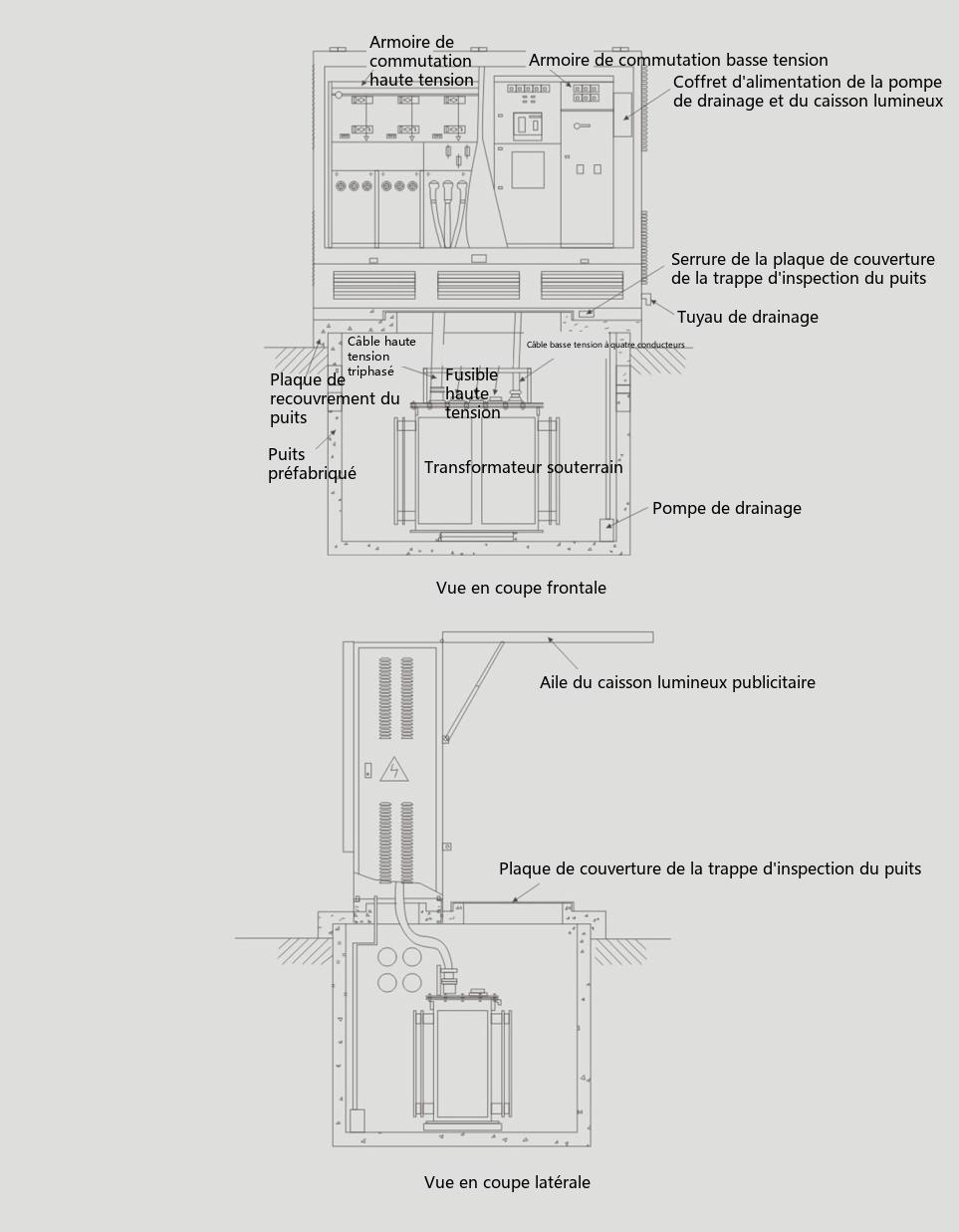

Ce produit se compose d'un transformateur enterré, d'une armoire de commutation haute/basse tension extérieure à coffret lumineux et d'une fosse préfabriquée.
L'armoire de commutation haute/basse tension extérieure à coffret lumineux est de conception à double porte ; même si le coffret lumineux est endommagé, l'équipement haute/basse tension conserve une protection d'enveloppe indépendante.

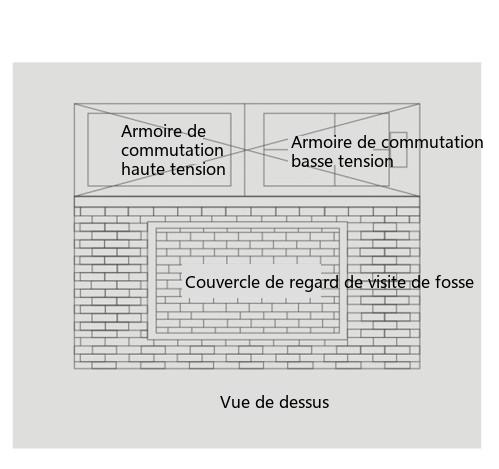

La fosse préfabriquée est de conception entièrement étanche à l'eau ; des carreaux décoratifs sont posés sur le couvercle de la fosse avec une plaque de trou d'homme verrouillable.
Les côtés haute et basse tension du transformateur enterré adoptent des connexions par fiches de câble triphasées simultanées, avec une étanchéité jusqu'à IP68, permettant un fonctionnement immergé prolongé.
