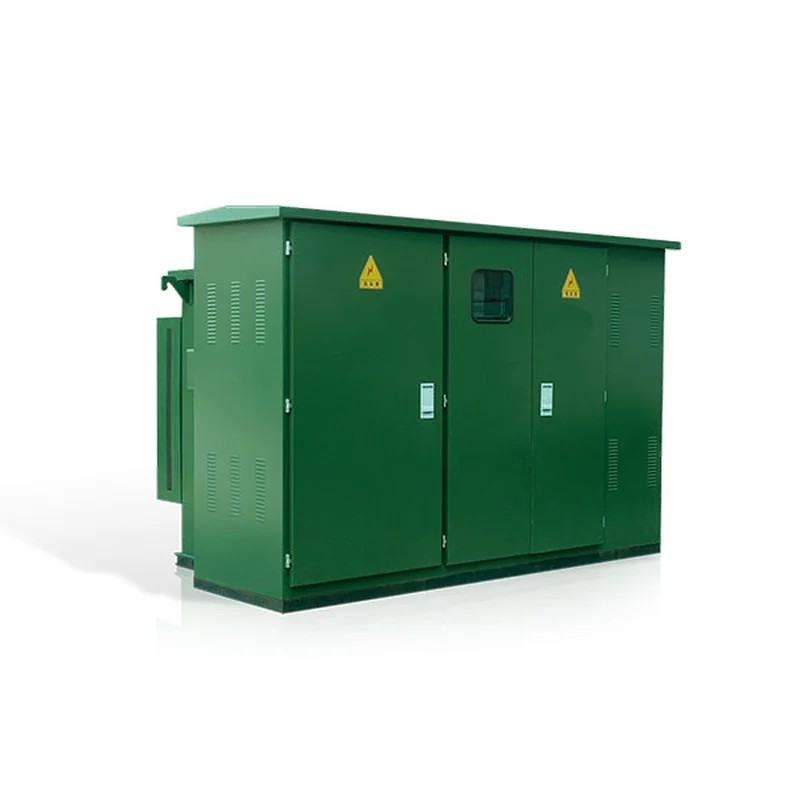

Présentation du produit
Ce produit est développé en absorbant la technologie étrangère et en combinant la pratique nationale ; l'ensemble du produit se caractérise par un faible volume, une installation et une maintenance faciles, un faible bruit, de faibles pertes, une protection antivol, une forte capacité de surcharge et une protection complète. Il convient aux quartiers nouvellement construits, aux espaces verts, aux parcs, aux gares, aux hôtels, aux chantiers de construction, aux aéroports et autres lieux. Le poste de transformation combiné ZGS-12 (type américain) adopte une structure entièrement isolée et entièrement hermétique, est quasiment sans maintenance et garantit la sécurité des personnes.
Le poste de transformation combiné ZGS□-12 (type américain) convient aux systèmes d'alimentation en boucle 10 kV, à double alimentation ou en terminal, servant d'équipement de transformation, de mesure, de compensation, de contrôle et de protection.

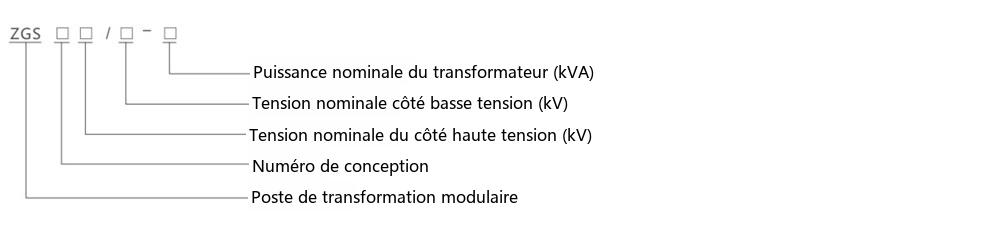

Désignation du type
Caractéristiques et avantages
- Entièrement isolé, entièrement hermétique, quasiment sans maintenance, garantissant de manière fiable la sécurité des personnes ;
- Structure compacte, seulement 1/3 à 1/5 du volume des postes de type européen de même puissance, faible hauteur ;
- Structure à cuve divisée disponible pour éviter la contamination de l'huile de la cuve du transformateur ;
- Le côté haute tension adopte une protection à gamme complète par double fusible, réduisant considérablement les coûts :
- Convient à la fois à l'utilisation en boucle et en terminal ; les connecteurs de câble peuvent être enfichés/débrochés en urgence sous un courant de charge de 200 A ;
- La cuve adopte des panneaux composites alvéolaires à double sandwich avec isolation thermique et dissipation de chaleur ;
- Un protecteur électronique de déséquilibre de phase est ajouté côté basse tension ; en cas de tension anormale dans le système, l'interrupteur principal d'arrivée peut être déconnecté rapidement ;
- Le côté haute tension utilise un interrupteur-sectionneur immergé dans l'huile ou un interrupteur-sectionneur SF6, pouvant être mis à niveau en commande motorisée, posant ainsi les bases de l'automatisation de la distribution.
- Des transformateurs immergés dans l'huile de la série S9 ou de la série S11 plus performante sont utilisés.
Conditions de service
- Altitude ne dépassant pas 1000 m ;
- Température ambiante : -35 ℃ à +40 ℃ ;
- Humidité relative : moyenne journalière ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
- Site d'installation : exempt de risques d'incendie, d'explosion et de gaz chimiquement corrosifs, bien ventilé, avec une inclinaison du sol ne dépassant pas 3°.
Normes applicables
GB/T 17467-1998 « Postes de transformation préfabriqués haute tension/basse tension »
DL/T 537-93 « Conditions techniques de commande pour les postes de transformation de type cabine 6-35 kV »
Paramètres techniques
Paramètres techniques du poste de transformation combiné
| N° | Article | Unité | Paramètres techniques |
|---|---|---|---|
| 1 | Tension nominale | kV | 10/0.4 (HT/BT) |
| 2 | Tension de service | kV | 12 (côté HT) |
| 3 | Fréquence nominale | Hz | 50 |
| 4 | Puissance nominale | kVA | 150-1600 |
| 5 | Tension de tenue à fréquence industrielle 1 min | kV | 35 |
| 6 | Tension de choc de foudre | kA | 75 |
| 7 | Méthode de refroidissement | - | ONAN (immergé dans l'huile, auto-refroidi) |
| 8 | Courant de coupure du fusible de réserve HT | kA | 50 |
| 9 | Courant de coupure du fusible à baïonnette | kA | 2.5 |
| 10 | Température ambiante | ℃ | -35~+40 |
| 11 | Échauffement des enroulements | K | 65 |
| 12 | Réglage de tension hors tension | - | ±5% ou ±2×2.5% |
| 13 | Niveau de bruit | db | 50 |
| 14 | Indice de protection | - | IP43 |
Transformateur
Le nouveau corps de transformateur de la série S9 est sélectionné, avec de faibles pertes, une bonne capacité de surcharge et une forte tenue aux courts-circuits ; toutes les fixations sont traitées contre la corrosion. Le transformateur S11 de la série à noyau enroulé sans soudure, plus performant, est également disponible.
| Puissance (kVA) | Tension (kV) | Groupe de couplage | Courant à vide (%) | Pertes à vide (W) | Tension d'impédance % | Pertes en charge (W) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HT | BT | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
| 50 | 10±5% ou ±2×2.5% |
0.4 | Dyn11 Yyno |
2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 4.5 | 5.15 | 4.82 | 5.15 | |||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 |
Interrupteur-sectionneur
L'interrupteur-sectionneur est immergé dans l'huile, à trois pôles liés avec un mécanisme de commande à ressort ; il peut établir/couper en charge, avec une vitesse de commutation indépendante de l'effort de manœuvre ; types disponibles : deux positions, quatre positions type T, quatre positions type V, etc.
Paramètres techniques
| Article | Article | Unité | 315A | 630A |
|---|---|---|---|---|
| Tension nominale | - | kV | 12 | 12 |
| Courant nominal | - | A | 315 | 630 |
| Fréquence nominale | - | Hz | 50 | 50 |
| Courant de fermeture en court-circuit nominal | - | kA | 31.5 | 50 |
| Courant de tenue de courte durée nominal | - | kA | 12.5 | 50 |
| Durée nominale de courte durée | - | S | 2 | 2 |
| Endurance mécanique | - | opérations | 2000 | 2000 |
| Essai de choc de foudre | Entre phases et à la terre | kV | 75 | 75 |
| Écartement d'isolement | kV | 85 | 85 | |
| Tension de tenue à fréquence industrielle 1 min | Entre phases et à la terre | kV | 42 | 42 |
| Écartement d'isolement | kV | 48 | 48 | |
| Courant de crête de tenue nominal | - | kA | 31.5 | 50 |
Fusible
Le côté haute tension du poste de transformation préfabriqué de type américain est protégé à gamme complète par un fusible de protection de réserve en série avec un fusible à baïonnette — simple en principe, économique et fiable. Le fusible de protection de réserve est un fusible limiteur de courant haute tension immergé dans l'huile à grand pouvoir de coupure, agissant uniquement sur les défauts internes du transformateur ; le fusible à baïonnette contient une cartouche fusible à double sensibilité assurant une double protection en courant et en température, et après fusion, la cartouche fusible peut être facilement remplacée sur site.
Paramètres techniques
| N° | Puissance du transformateur triphasé (kVA) | Tension primaire du transformateur (10 kV) | |
|---|---|---|---|
| - | - | Courant nominal XRNT (A) | Courant nominal de protection contre les surcharges PRNT1 (A) |
| 1 | 30 | 10 | 6 |
| 2 | 50 | 16 | 8 |
| 3 | 80 | 16 | 10 |
| 4 | 100 | 20 | 15 |
| 5 | 125 | 25 | 15 |
| 6 | 160 | 31.5 | 25 |
| 7 | 200 | 40 | 25 |
| 8 | 250 | 50 | 40 |
| 9 | 315 | 63 | 40 |
| 10 | 400 | 63 | 40 |
| 11 | 500 | 80 | 50 |
| 12 | 630 | 100 | 50, 65 |
| 13 | 800 | 125 | 65 |
| 14 | 1250 | 160 | 100 |
| 15 | 1600 | 200 | 140 |

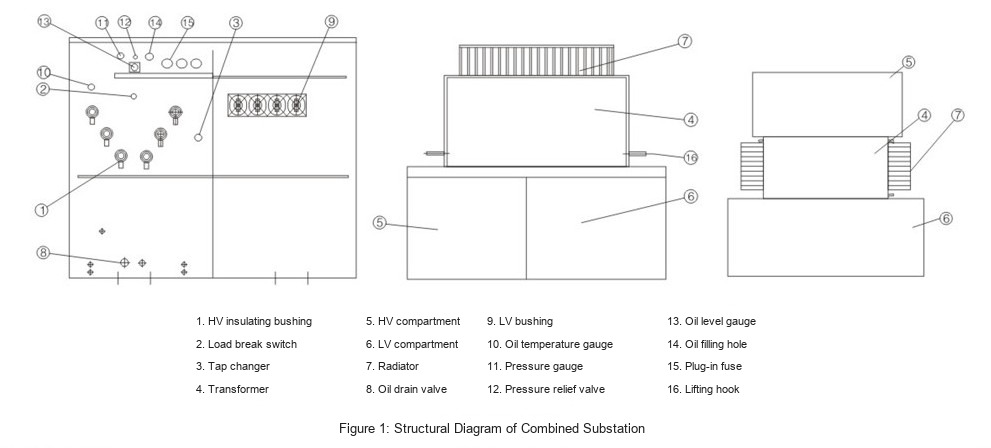

Structure du poste de transformation
La structure de la cuve comprend trois compartiments : compartiment haute tension, compartiment basse tension et compartiment de la cuve d'huile. Le compartiment haute tension comprend les accessoires de câble haute tension, l'interrupteur-sectionneur, le changeur de prises hors tension, le fusible à baïonnette, la soupape de surpression, le niveau d'huile, le thermomètre d'huile et la vanne de vidange d'huile. Le compartiment basse tension comprend les traversées basse tension, les instruments de mesure basse tension, les disjoncteurs et la compensation par condensateurs. Le compartiment de la cuve d'huile comprend les enroulements et le noyau du transformateur, le radiateur ; l'interrupteur-sectionneur haute tension et les fusibles sont à l'intérieur de la cuve d'huile. Selon les exigences du schéma, la structure du poste de transformation peut être conçue en disposition triangulaire ou rectangulaire (voir la figure ci-dessous).
Instructions de manœuvre
Manœuvre de l'interrupteur-sectionneur :
Les interrupteurs-sectionneurs immergés dans l'huile utilisés dans le poste de transformation combiné ont trois types selon leur fonction : deux positions, quatre positions type T et quatre positions type V ; l'un d'eux peut être sélectionné, et les manœuvres des trois sont les suivantes : l'interrupteur-sectionneur du poste de transformation combiné ZGS-12 (type américain) est disponible en deux positions, quatre positions type T et quatre positions type V.
◇ Pour l'interrupteur-sectionneur quatre positions type V, voir la figure 2 ; la lame mobile est une structure en « V », représentée en noir sur la figure ; « Ⅰ, Ⅱ » sur la figure sont les lignes d'arrivée/départ de l'alimentation en boucle, et « T » est la ligne d'arrivée haute tension du transformateur via le fusible de réserve et le fusible à baïonnette. L'interrupteur-sectionneur de boucle commute le réseau en charge.
Les quatre positions de manœuvre de l'interrupteur-sectionneur :
- ◇ En position « Ⅰ-Ⅱ-T », les réseaux Ⅰ et Ⅱ sont connectés et le transformateur est mis sous tension (le poste sert d'unité de boucle) ;
- ◇ En position « Ⅰ-T », le réseau Ⅰ est connecté au transformateur (le poste sert de terminal) ;
- ◇ En position « Ⅱ-T », le réseau Ⅱ est connecté au transformateur (le poste sert de terminal) ;
- ◇ En position « O », les deux réseaux Ⅰ/Ⅱ et le transformateur sont déconnectés (rien n'est sous tension).
Insérer la poignée de manœuvre spéciale dans l'arbre de l'interrupteur et tourner d'environ 130° dans le sens horaire ou antihoraire ; chaque manœuvre fait avancer la lame mobile d'un cran. Exemple de commutation : passage de la source « Ⅰ » à la source « Ⅱ ». Le côté haute tension du poste de transformation combiné ZGS-12 (type américain) se connecte à la ligne d'arrivée haute tension du transformateur via le fusible de réserve et le fusible à baïonnette.
- ◇ Insérer la poignée de manœuvre spéciale dans l'arbre de l'interrupteur ;
- ◇ Tourner l'interrupteur une fois dans le sens horaire ; la lame en « V » est maintenant en position « Ⅰ-Ⅱ-T » ;
- ◇ Tourner encore une fois dans le sens horaire ; la lame en « V » est maintenant entre « Ⅱ-T », alimentée par la source « Ⅱ » ; manœuvre terminée.
Méthode de manœuvre 2 :
- ◇ Insérer la poignée de manœuvre spéciale dans l'arbre de l'interrupteur ;
- ◇ Tourner l'interrupteur une fois dans le sens antihoraire ; la lame en « V » est maintenant en position « O » :
- ◇ Tourner encore une fois dans le sens antihoraire ; la lame en « V » est maintenant entre « Ⅱ-T », alimentée par la source « Ⅱ » ; manœuvre terminée.
Les deux méthodes permettent de passer de la source « Ⅰ » à la source « Ⅱ », mais la deuxième méthode est plus sûre et plus rationnelle : après coupure de la source « Ⅰ », elle ne sera pas remise sous tension, et si la source « Ⅱ » est en défaut, l'interrupteur ne se fermera pas sur le défaut. Avec la méthode 1, en revanche, les deux sources peuvent être connectées simultanément ; lors du passage de la source « Ⅰ » à « Ⅱ », des défauts peuvent survenir en raison du déphasage entre les sources.

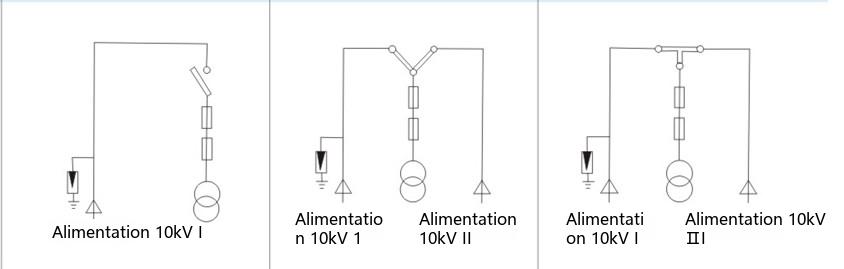

Annexe 1 : Schémas haute tension typiques
| N° de schéma | H-01 | H-02 | H-03 |
|---|---|---|---|
| Schéma unifilaire du circuit principal |  |
||
| - | Poste américain de type terminal avec un interrupteur-sectionneur deux positions. | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « V ». | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « T ». |
| - | Alimentation à source unique, adaptée aux utilisateurs terminaux | Alimentation en boucle ou à double source ; cependant, lorsque le transformateur est déconnecté, les sources HT I et II sont déconnectées simultanément ; courant de boucle 315 A, 630 A. | Alimentation en boucle ou à double source ; lorsque le transformateur est déconnecté, les deux sources HT ne sont pas connectées entre elles ; courant de boucle 315 A, 630 A. |

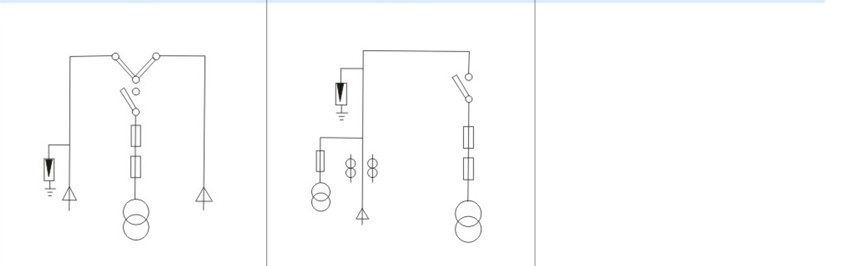

| N° de schéma | H-04 | H-05 | - |
|---|---|---|---|
| Schéma unifilaire du circuit principal |  |
||
| - | Poste américain de type terminal avec un interrupteur-sectionneur quatre positions type « V » et deux positions. | Poste américain de type terminal avec fonction de mesure HT. | - |
| - | Alimentation en boucle ou à double source ; schéma de boucle complet ; courant de boucle 315 A, 630 A. | Pour les utilisateurs nécessitant une mesure HT | - |

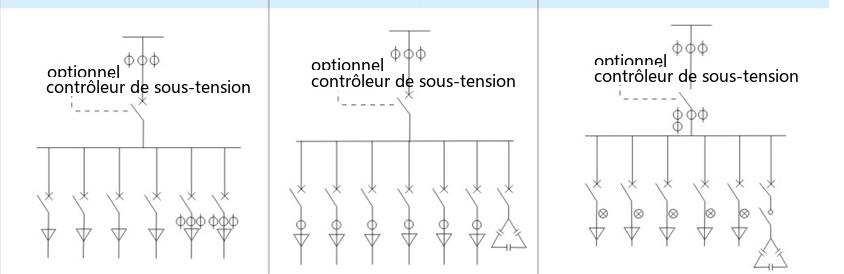

Annexe 2 : Schémas basse tension typiques
| N° de schéma | L-01 | L-02 | L-03 |
|---|---|---|---|
| Schéma unifilaire du circuit principal |  |
||
| Type de poste américain | Poste américain de type terminal avec un interrupteur-sectionneur deux positions. | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « V ». | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « T ». |
| Sélection des interrupteurs | Interrupteur principal, mesure globale (active/réactive), mesure active de deux départs, sortie 63-1250 A, contrôleur de sous-tension en option ; pour toutes puissances. | Interrupteur principal, mesure globale (active/réactive), sortie 63-1250 A, contrôleur de sous-tension en option ; pour toutes puissances. | Interrupteur principal, mesure globale (active/réactive), sortie 63-1250 A, compensation réactive 30-360 kvar, contrôleur de sous-tension en option ; pour toutes puissances. |

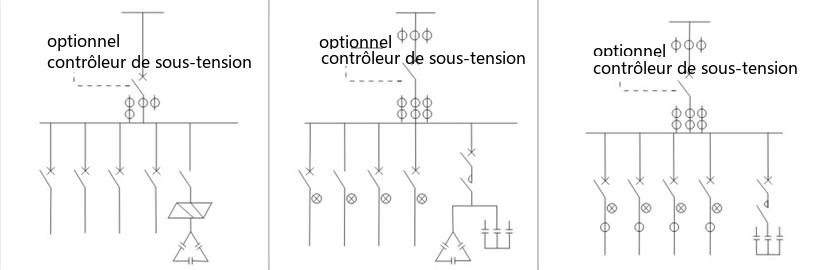

| N° de schéma | L-04 | L-05 | L-06 |
|---|---|---|---|
| Schéma unifilaire du circuit principal |  |
||
| Type de poste américain | Poste américain de type terminal avec un interrupteur-sectionneur deux positions. | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « V ». | Poste américain de type boucle avec un interrupteur-sectionneur quatre positions type « T ». |
| Sélection des interrupteurs | Interrupteur principal, mesure globale (active/réactive), sortie 63-1250 A, contrôleur de sous-tension en option ; les dispositifs de commutation adoptent des interrupteurs composites intelligents et des interrupteurs capacitifs sans contact ; pour toutes puissances. | Interrupteur principal, mesure globale (active/réactive), sortie 63-1250 A, contrôleur de sous-tension en option ; compensation triphasée commune et déphasée ; pour toutes puissances. | Interrupteur principal, mesure globale (active/réactive), sortie 63-1250 A, compensation réactive 30-360 kvar, contrôleur de sous-tension en option avec compensation déphasée ; pour toutes puissances. |
