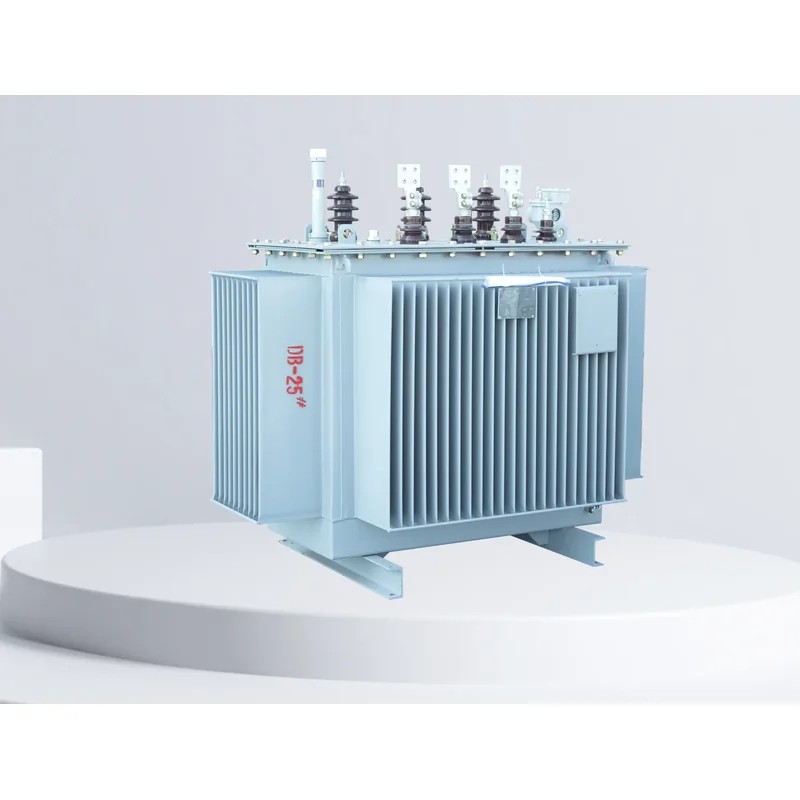

Transformateur de distribution immergé dans l'huile 10kV

Présentation

Les transformateurs de distribution triphasés immergés dans l'huile fabriqués par Gaosuo Electric Co., Ltd. adoptent une nouvelle structure d'isolation dans le noyau et les enroulements, améliorant la capacité de tenue aux courts-circuits. Du fil de cuivre sans oxygène de haute qualité est utilisé comme conducteur avec une structure d'enroulement cylindrique multicouche, et toutes les fixations reçoivent un traitement spécial anti-desserrement. Les produits présentent une efficacité élevée et de faibles pertes, économisant une consommation d'énergie et des coûts d'exploitation substantiels avec des avantages sociaux significatifs. Le noyau est fabriqué en tôles d'acier au silicium laminées à froid de haute qualité, et l'enroulement haute tension est un produit de haute technologie promu par l'État.

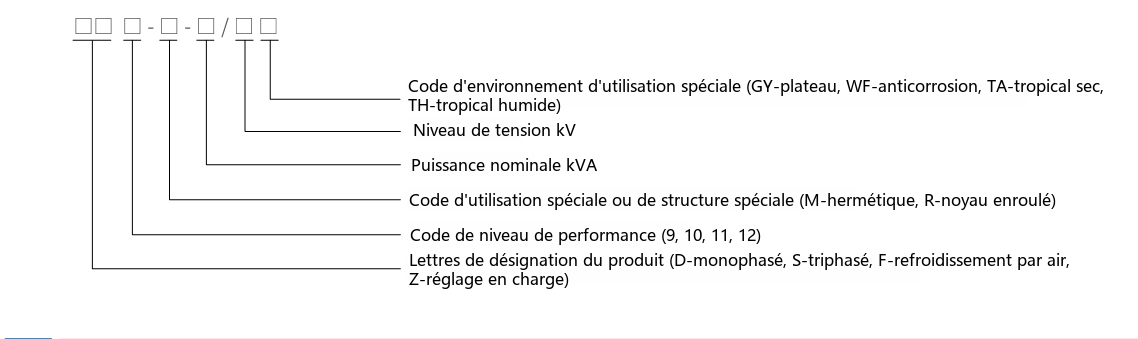

Désignation du type

Structure fiable

Sur la base de la structure traditionnelle et de la technologie éprouvée, Gaosuo Electric Co., Ltd. a apporté de nombreuses améliorations, telles que : des enroulements en spirale avec des canaux d'huile longitudinaux pour une meilleure dissipation thermique interne ; un support effectif amélioré aux faces d'extrémité des enroulements pour une meilleure capacité de tenue au courant de court-circuit ; et une nouvelle structure de levage et une structure de positionnement noyau/enroulements assurant une fiabilité plus élevée lors du transport sur longue distance et de l'exploitation. De nombreuses autres structures uniques et fiables sont fournies pour ces transformateurs de distribution immergés dans l'huile ; choisir un transformateur de niveau de performance plus élevé permet d'obtenir un contenu technique plus avancé.

Matériaux de qualité

Du fil de cuivre sans oxygène à résistivité plus faible est sélectionné et soumis à une série de traitements de surface supplémentaires, le rendant plus lisse sans bavures ni angles vifs, réduisant ainsi les pertes en charge et améliorant la fiabilité électrique. Des tôles d'acier au silicium de haute qualité sont sélectionnées ; à mesure que le niveau de performance augmente, des tôles à pertes unitaires plus faibles sont adoptées pour réduire les pertes à vide. Des pièces d'isolation en bois lamifié de qualité sont sélectionnées, ne se fissurant jamais et restant stables même sous courants de court-circuit. De l'huile de transformateur à filtration profonde à plus faible teneur en eau, gaz et impuretés est sélectionnée pour un fonctionnement plus fiable. Des matériaux d'étanchéité en caoutchouc de qualité sont sélectionnés pour résister efficacement au vieillissement et empêcher les fuites. Toutes les matières premières passent le contrôle de qualité, et tous les fournisseurs sont strictement audités conformément à la norme nationale ISO9000.

Performances techniques et économiques

Comparée à la série S7, la série S9 réduit les pertes à vide, les pertes en charge et le courant à vide de 10 %, 24 % et 46 % respectivement, réduisant ainsi les coûts d'exploitation de 19 %. Sur la base de la série S9, la série S11 réduit les pertes à vide d'en moyenne 30 %, le courant à vide de 70-85 % par rapport à S9, et l'échauffement moyen de 10K, plus que doublant la durée de vie du produit ; il peut fonctionner à long terme même sous 20 % de surcharge, et le bruit de fonctionnement est réduit d'en moyenne 2-4 dB.

Type entièrement scellé (M)

Dans S11(M)R-, M indique que la cuve adopte une structure entièrement scellée. Comparé aux transformateurs de distribution immergés dans l'huile ordinaires, le transformateur de distribution entièrement scellé élimine le conservateur ; les ailettes ondulées de la cuve remplacent les tubes d'huile comme éléments de refroidissement et de dissipation thermique. La cuve ondulée est fabriquée à partir de tôle laminée à froid de qualité sur une ligne de production dédiée, et les ailettes se dilatent et se contractent avec la variation de volume de l'huile du transformateur, isolant ainsi le transformateur de l'atmosphère, prévenant et ralentissant la détérioration de l'huile et l'humidification de l'isolation, et renforçant la fiabilité d'exploitation avec un fonctionnement normal sans entretien. La surface de la cuve ondulée est dégraissée, dérouillée et phosphatée, puis revêtue de peinture trois anti, adaptée aux environnements de la métallurgie, de la pétrochimie, des mines et similaires.

• Code pour environnement de service spécial (GY-plateau, WF-anticorrosion, TA-tropical sec, TH-tropical chaud)
• Niveau de tension (kV)
• Capacité nominale (kVA)
• Code pour usage ou structure spéciale (M-entièrement scellé, R-noyau enroulé)
• Code de niveau de performance (9, 10, 11, 12)
• Lettres du type de produit (D-monophasé, S-triphasé, F-refroidissement forcé à air, Z-réglage en charge)

Type à noyau enroulé (R)

Dans S11(M)R-, R indique que le noyau adopte un noyau enroulé, utilisant des tôles d'acier au silicium laminées à froid à faibles pertes de qualité sans poinçonnage ni perforation, éliminant les joints transversaux et longitudinaux du noyau traditionnel. Cela conduit à un courant à vide plus faible et à une perte de puissance réactive plus faible du transformateur, et à un niveau de bruit plus bas, rendant le transformateur plus respectueux de l'environnement. Avec un noyau intégral, le serre-joint serre principalement les enroulements, renforçant encore la capacité de tenue au courant de court-circuit de l'enroulement. La série S11 couvre des capacités nominales de 30 kVA à 6300 kVA à une tension nominale de 10 kV et une fréquence nominale de 50 Hz.

Conditions normales de service

Altitude ne dépassant pas 1000m : Température ambiante : maximum +40°C ; moyenne du mois le plus chaud +30°C ; moyenne annuelle la plus élevée +20°C ; minimum extérieur -25°C.

Conditions de service spéciales

Altitude dépassant 1000m

Température ambiante : maximum +40°C ; minimum -45°C.

Veuillez préciser en détail lors de la commande.

Transformateur de distribution 10kV de la série S11

Transformateur de distribution triphasé à double enroulement à réglage hors charge 30kVA~2500kVA

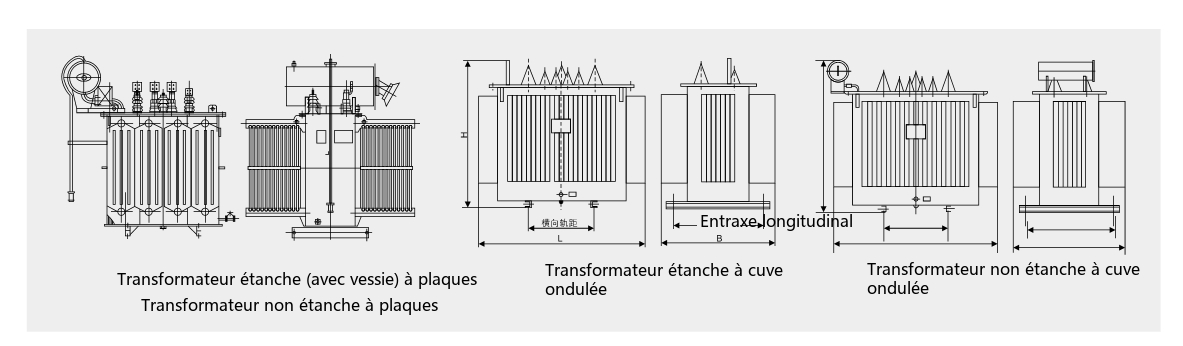

Dimensions hors tout

Transformateur de distribution 10kV de la série S11 (630kVA~6300kVA, Yd11)

Transformateur de distribution 10kV à régleur en charge de la série S11 (200kVA~2500kVA)

Produits associés

Transformateurs de la même série et d'autres types disponibles pour sélection :

• Transformateur sec à isolation par résine
