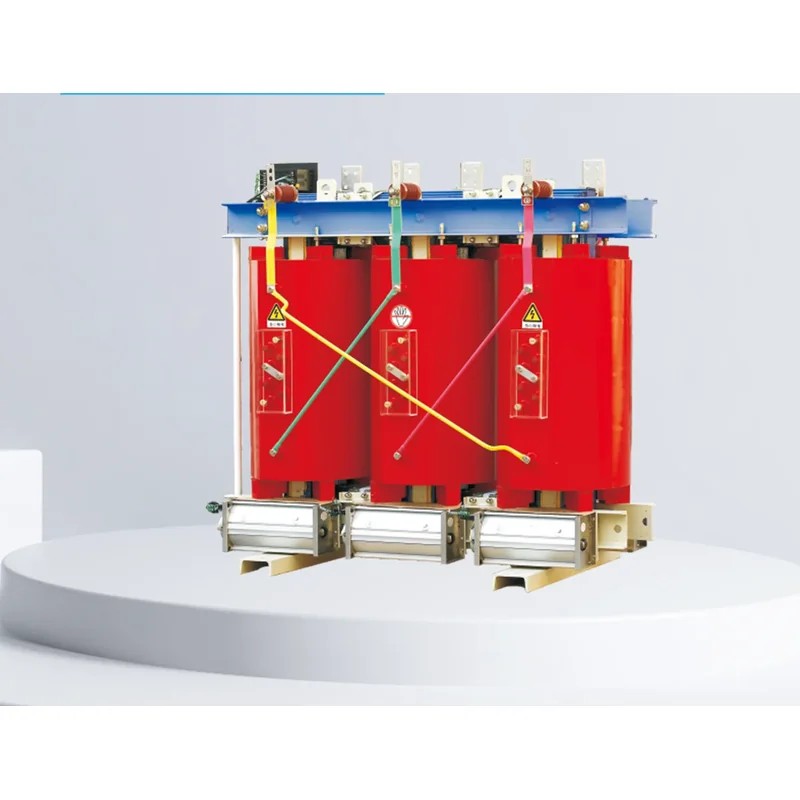

Transformateur de type sec à isolation résine

Présentation générale

Le transformateur de type sec à isolation résine est développé par Gaosuo Electric Co., Ltd. sur la base d'une technologie étrangère avancée, couvrant les séries SC9, SCB9, SC10 et SCB10 de transformateurs de type sec à isolation mince avec charge. Les enroulements sont encapsulés avec de la résine époxy, ce qui rend l'appareil ignifuge, à l'épreuve du feu, antidéflagrant, sans entretien, sans pollution et compact, de sorte qu'il peut être installé directement au centre de charge. Grâce à une conception scientifique et à un processus de coulée, le produit présente de faibles décharges partielles, un faible bruit et une forte dissipation thermique ; sous refroidissement par air forcé, il peut fonctionner en continu à 140 % de la charge nominale, et est équipé d'un régulateur de température intelligent offrant des fonctions d'alarme de défaut, d'alarme de surchauffe, de déclenchement en cas de surchauffe et de boîte noire, avec une interface série RS485 pour la surveillance et le contrôle centralisés via ordinateur. Grâce à ces avantages, le transformateur de type sec à isolation résine est largement utilisé dans les systèmes de transport et de distribution d'énergie tels que les hôtels, les aéroports, les immeubles de grande hauteur, les centres commerciaux et les communautés résidentielles, ainsi que dans des environnements difficiles comme les métros, les usines de fonderie, les navires et les plateformes de forage offshore. La série SC(B)9 couvre des puissances nominales de 10 kVA à 4000 kVA.

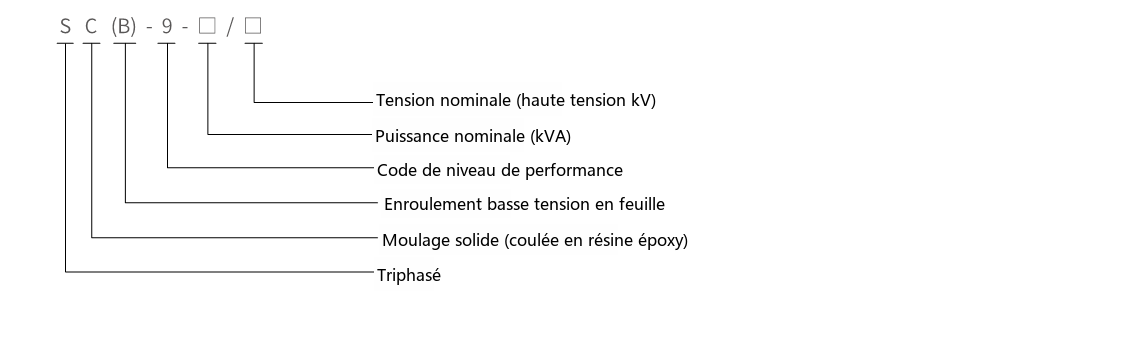

Désignation de type

Circuit magnétique

Le circuit magnétique est fabriqué en tôles d'acier au silicium laminées à froid de haute qualité importées avec une structure de joint à recouvrement en pas complet ; la colonne du circuit magnétique est cerclée avec un ruban non tissé de classe F, et la surface du circuit magnétique est encapsulée avec de la résine époxy, ce qui réduit les pertes à vide, le courant à vide et le bruit du circuit magnétique. Les brides et les fixations subissent un traitement de surface spécial, ce qui améliore encore la qualité d'apparence de ces transformateurs de type sec à isolation résine.

Enroulement HT

L'enroulement HT est coulé sous vide avec de la résine époxy chargée, ce qui réduit considérablement les décharges partielles et améliore la rigidité diélectrique de la bobine. Des plaques de treillis en fibre de verre remplissent les parois intérieures et extérieures de l'enroulement, améliorant sa résistance mécanique et sa capacité à supporter les courts-circuits, de sorte que la bobine ne se fissure jamais. La série SC(B)9 utilise cette construction d'enroulement HT en résine coulée pour maintenir de faibles décharges partielles pendant toute la durée de vie.

Enroulement BT

L'enroulement BT adopte une structure en feuillard, éliminant le problème d'angle d'hélice axial du bobinage en fil et équilibrant les ampères-tours. Des conduits de refroidissement axiaux dans la bobine améliorent la dissipation thermique, et un tissu DMD pré-imprégné d'époxy est utilisé entre les couches d'enroulement pour une polymérisation intégrale.

Processus de fabrication

Les bobines sont enroulées sur des machines à bobinage de haute précision, l'enroulement BT étant de structure en feuillard. Des conduits de ventilation sont prévus pour les transformateurs de plus grande puissance. Après le bobinage, un séchage sous vide est effectué ; l'ensemble du processus de coulée et de polymérisation suit strictement les exigences du processus avec une surveillance rigoureuse et un ajustement si nécessaire. Ce processus de coulée de précision produit des bobines sans bulles ni cavités, permettant au transformateur de type sec à isolation résine d'atteindre d'excellentes performances de service.

Système de contrôle de la température et de refroidissement par air forcé

Un ventilateur de refroidissement à flux transversal à soufflage par le haut est adopté, offrant un faible bruit, une pression de vent élevée et une apparence attrayante, ce qui améliore la capacité de surcharge du transformateur. Le contrôle intelligent de la température améliore encore la sécurité opérationnelle et la fiabilité du transformateur. La série SC(B)9 est conçue pour les systèmes de classe 10 kV avec classe d'isolation F/F.

• SC(B)-9-□/□
• Tension nominale (HT, kV)
• Puissance nominale (kVA)
• Code de niveau de performance
• Enroulement BT en feuillard
• Coulée solide (coulée en résine époxy)
• Triphasé

Paramètres techniques (Série SC(B)9 classe 10kV)
