Aperçu du produit

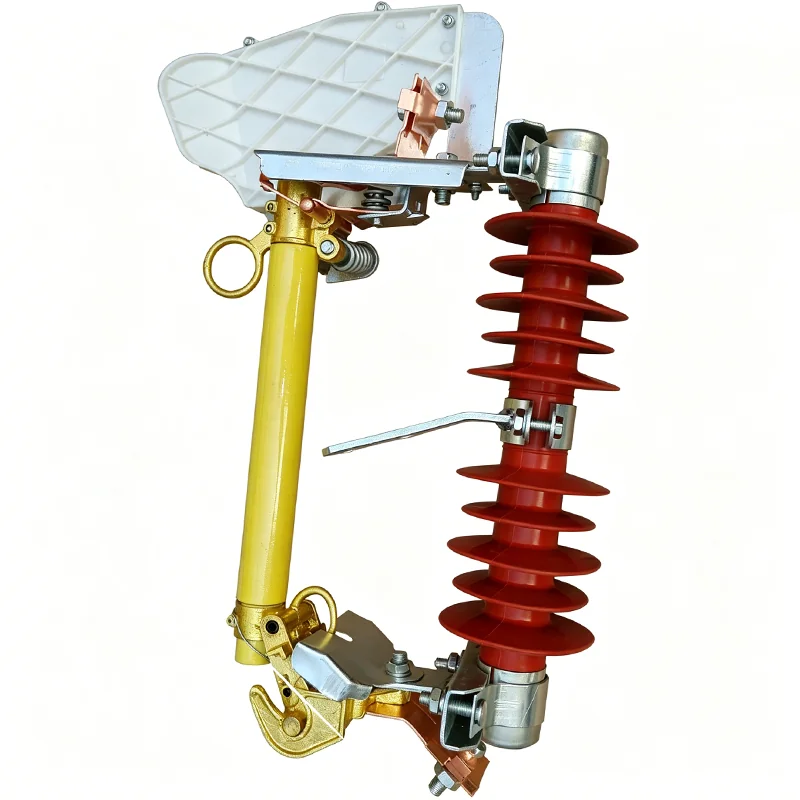

Le fusible débrochable HRW10-12F/200A a une tension nominale de 12 kV et un courant nominal de 200 A, et est utilisé pour la protection contre les courts-circuits et les surcharges des lignes de distribution de 12 kV et moins. Pesant 4,9 kg avec un courant de coupure nominal de 8000 A, le HRW10-12F/200A est utilisé pour la protection contre les courts-circuits et les surcharges des lignes de distribution de 12 kV et moins.
Principe de fonctionnement
Le fusible débrochable est un dispositif de protection contre les courts-circuits et les surcharges des lignes de distribution. En fonctionnement normal, le tube fusible est fixé sur le contact fixe par des tourillons ; en cas de surcharge ou de court-circuit sur la ligne, le fusible fond et le tube fusible tombe sous l'effet de la gravité, formant une coupure bien visible qui isole la ligne en défaut pour inspection et remplacement du fusible.
Principaux paramètres techniques
| Modèle | Tension nominale (kV) | Courant nominal (A) | Courant de coupure (A) | Tension de tenue aux impulsions de foudre (kV) | Tension de tenue à fréquence industrielle 1 min (kV) | Ligne de fuite (mm) | Poids (kg) | Dimensions hors tout (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW10-12F/100A | 12 | 100 | 6300 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
| HRW10-12F/200A | 12 | 200 | 8000 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
Le fusible débrochable HRW10-12F/200A a une ligne de fuite de 260 mm et des dimensions hors tout de 53,5×14×34 cm, et son tube fusible est commun aux autres produits HRW de la série.
Structure
- Chambre d'extinction d'arc ;
- Connecteur à gorge parallèle : laiton coulé ; même avec des dimensions non concordantes, le raccordement est simple grâce aux 2 douilles de guidage, et d'autres types de connecteurs sont également compatibles ;
- Crochet de liaison : pour utilisation avec la perche de manœuvre ;
- Tube fusible : fibre de verre avec un revêtement spécial résistant aux UV ; des versions avec lame de sectionneur sont disponibles ;
- Virole métallique : cuivre rouge coulé, fixée par goupille en haut et en bas du tube fusible comme liaison permanente ;
- Joint à collier : assure un déclenchement fiable ;
- Isolateur à haute résistance ;
- Douille de tourillon : maintient le tube fusible sur la charnière en position fermée ;
- Tourillon : bronze coulé à haute résistance, argenté ; la surface du tourillon appuie sur la surface de la charnière, maintenant l'alignement du tube fusible en position fermée.
Paramètres de référence des autres modèles de la série
| Modèle | Tension nominale (kV) | Courant nominal (A) | Courant de coupure (A) | Tension de tenue aux impulsions de foudre (kV) | Tension de tenue à fréquence industrielle 1 min (kV) | Ligne de fuite (mm) | Poids (kg) | Dimensions hors tout (cm) |
|---|---|---|---|---|---|---|---|---|
| HRW3-10/100A | 10 | 100 | 6300 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW3-10/200A | 10 | 200 | 8000 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW5-35/100A | 35 | 100 | 6300 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW5-35/200A | 35 | 200 | 8000 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW11-12/100A | 12 | 100 | 6300 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
| HRW11-12/200A | 12 | 200 | 8000 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
Remarque : les paramètres ci-dessus sont ceux d'autres modèles de la série figurant au catalogue, pour référence de sélection.
