Présentation du produit
Le sectionneur haute tension d'extérieur GW9-12/630A est utilisé dans les systèmes de distribution monophasés AC 50 Hz 12 kV (tension de service maximale 12 kV) comme point de coupure visible et dispositif d'isolement de sécurité lors de la maintenance des lignes et des équipements. Il est de structure à simple coupure à ouverture verticale ; l'isolateur support de chaque sectionneur unipolaire est monté sur sa propre base, principalement constitué de la base, des isolateurs supports, du circuit conducteur principal et du dispositif autobloquant. La structure à lame ouvre et ferme le circuit ; chaque lame de phase est constituée de deux lames conductrices avec des ressorts de compression des deux côtés - le réglage de la hauteur du ressort donne la pression de contact requise. L'interrupteur est manœuvré avec une perche à crochet isolante, et la lame porte un dispositif autobloquant.
Principaux paramètres techniques
| Élément | Sous-élément | Unité | Valeur | |||
|---|---|---|---|---|---|---|
| Tension nominale | - | kV | 10 | 15 | ||
| Tension de service maximale | - | kV | 12 | 17.5 | ||
| Niveau d'isolement nominal | Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à la terre | kV | 40 | 40 | ||
| Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à travers la coupure | kV | 47 | 47 | |||
| Tension de tenue aux impulsions de foudre (crête) - à la terre | kV | 105 | 105 | |||
| Tension de tenue aux impulsions de foudre (crête) - à travers la coupure | kV | 120 | 120 | |||
| Fréquence nominale | - | Hz | 50 | |||
| Courant nominal | - | A | 200 | 400 | 630 | 1250 |
| Courant thermique 4 s (valeur efficace) | - | kA | 6.3 | 12.5 | 20 | 31.5 |
| Courant dynamique (crête) | - | kA | 16 | 31.5 | 50 | 80 |
| Ligne de fuite | - | mm | 300 | 380 | ||
| Endurance mécanique | - | manœuvres | 2000 | |||
Encombrement et dimensions d'installation

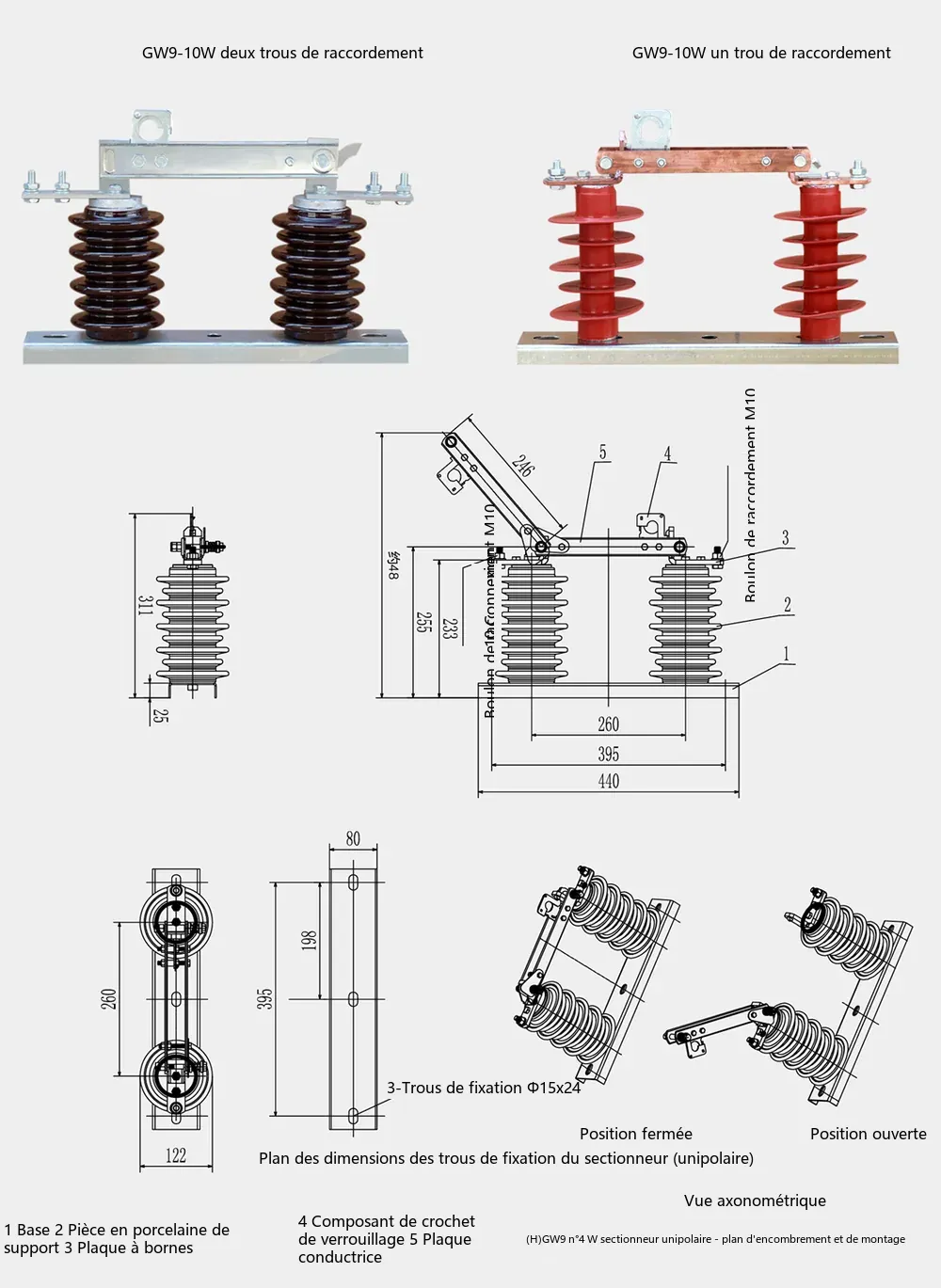

Photo du produit et schéma des dimensions d'installation du sectionneur GW9-10W
Structure : 1 base, 2 isolateur support, 3 plaque de borne, 4 ensemble crochet de verrouillage, 5 plaque conductrice. Le sectionneur haute tension d'extérieur GW9-12/630 est constitué des pièces ci-dessus (base, isolateur support, plaque de borne, etc.), compact et facile à installer.
Conditions de service
① Température ambiante : limite supérieure +40℃, limite inférieure -30℃ (commande spéciale pour régions froides) ; ② Altitude : ne dépassant pas 1000 m (au-dessus de 1000 m, le niveau d'isolement peut être corrigé selon GB311.1) ; ③ Vitesse du vent : ne dépassant pas 35 m/s ; ④ Épaisseur de glace : ne dépassant pas 10 mm ; ⑤ Intensité sismique : ne dépassant pas le degré 8 ; ⑥ Le site doit être exempt de matières inflammables, explosives, de poussière importante, de corrosion chimique et de vibrations violentes. Le sectionneur haute tension d'extérieur GW9-12/630A maintient une manœuvre souple et un isolement fiable pendant longtemps dans les conditions de service normales ci-dessus.
