Présentation du produit

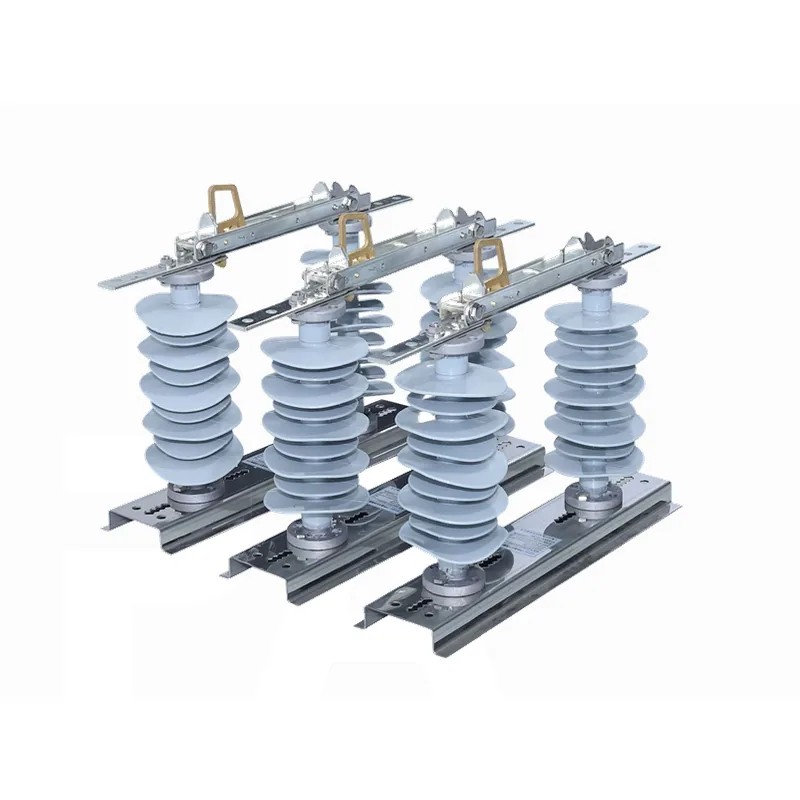

Le sectionneur haute tension d'extérieur DCD-1-12kV (type haut de gamme) est un sectionneur monophasé d'extérieur monté sur poteau qui fournit au personnel de maintenance un point de coupure visible et peut également servir de point de sectionnement. C'est un sectionneur à double colonne : les isolateurs et les boulons sont verrouillés sur une base galvanisée à chaud ; l'interrupteur est manœuvré en tirant l'anneau de traction. La limite d'ouverture de la lame est par défaut de 160° (modifiable à 90° sur site ou supprimée entièrement). Lors de l'installation du sectionneur HGW26, une plaque arrière optionnelle peut être montée, serrée sur la traverse pour fixer l'interrupteur.
Installation
Le sectionneur unipolaire d'extérieur DCD-1-12 kV dispose de modes de montage à simple poteau et à double poteau : suspension ou montage vertical, utilisant une simple traverse avec collier ou une double traverse (voir l'échantillon produit pour les schémas d'installation). Les boulons M12 sur les bornes doivent être serrés à environ 80 N·m. Voir la figure ci-dessous pour la méthode de montage et noter le sens des boulons.
Principaux paramètres techniques
| Élément | Sous-élément | Unité | Valeur |
|---|---|---|---|
| Tension nominale | - | kV | 12 |
| Tension de service maximale | - | kV | 12 |
| Niveau d'isolement nominal | Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à la terre | kV | 40 |
| Tension de tenue à fréquence industrielle 1 min (valeur efficace) - à travers la coupure | kV | 47 | |
| Tension de tenue aux impulsions de foudre (crête) - à la terre | kV | 105 | |
| Tension de tenue aux impulsions de foudre (crête) - à travers la coupure | kV | 120 | |
| Fréquence nominale | - | Hz | 50 |
| Élément | Unité | 200A | 400A | 630A | 800A | 1000A | 1250A |
|---|---|---|---|---|---|---|---|
| Courant nominal | A | 200 | 400 | 630 | 800 | 1000 | 1250 |
| Courant thermique 4 s (valeur efficace) | kA | 6.3 | 12.5 | 20 | 25 | 25 | 31.5 |
| Courant dynamique (crête) | kA | 16 | 31.5 | 50 | 63 | 63 | 80 |
| Ligne de fuite | mm | 300 | 380 | ||||
| Endurance mécanique | manœuvres | 2000 | |||||
Encombrement et dimensions d'installation

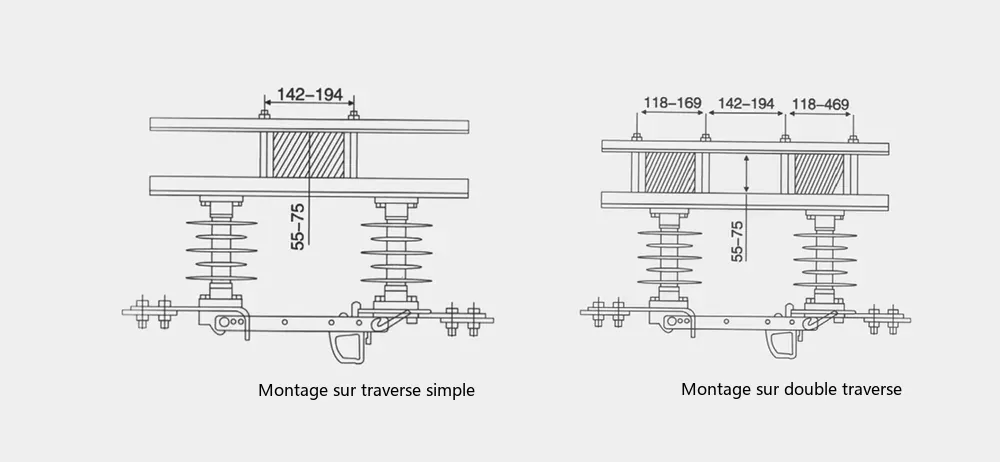

La figure ci-dessus montre les modes de montage à simple traverse et à double traverse du sectionneur haute tension d'extérieur DCD-1-12 kV.
Conditions de service
① Température ambiante : limite supérieure +40℃, limite inférieure -30℃ (commande spéciale pour régions froides) ; ② Altitude : ne dépassant pas 1000 m (au-dessus de 1000 m, le niveau d'isolement peut être corrigé selon GB311.1) ; ③ Vitesse du vent : ne dépassant pas 35 m/s ; ④ Épaisseur de glace : ne dépassant pas 10 mm ; ⑤ Intensité sismique : ne dépassant pas le degré 8 ; ⑥ Le site doit être exempt de matières inflammables, explosives, de poussière importante, de corrosion chimique et de vibrations violentes. Le sectionneur haute tension d'extérieur DCD-1-12kV maintient une manœuvre souple et un isolement fiable pendant longtemps dans les conditions de service normales ci-dessus.
