Domaine d'application
Le condensateur de puissance shunt basse tension auto-régénérateur est adapté aux systèmes d'alimentation basse tension de 50 Hz ou 60 Hz, principalement utilisé pour améliorer le facteur de puissance, réduire les pertes d'énergie réactive, améliorer la qualité de la tension et libérer la capacité du transformateur. C'est un produit économe en énergie hautement recommandé. Le produit est conforme à la norme nationale GB/T12747-2004 et à la CEI60831-1996. Le condensateur de puissance shunt basse tension auto-régénérateur BSMJ adopte une structure auto-régénératrice à film de polypropylène métallisé et est utilisé pour la compensation d'énergie réactive dans les systèmes d'alimentation basse tension de 50 Hz/60 Hz.

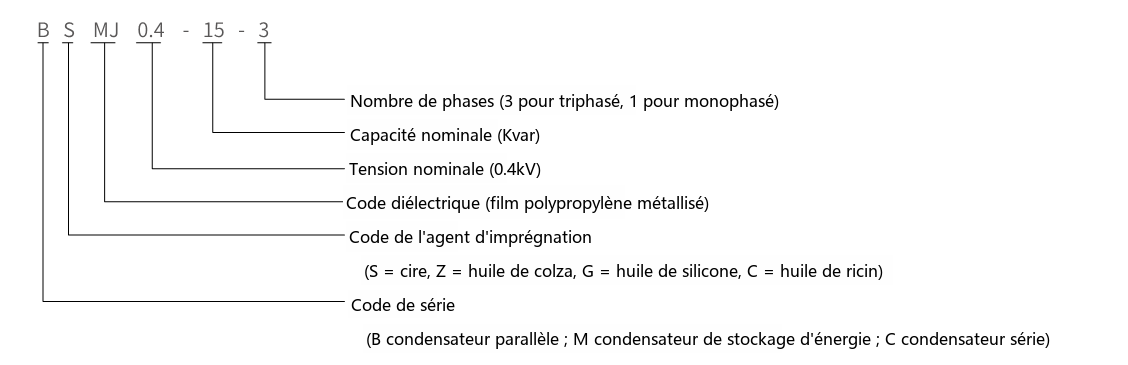

Désignation du type
Caractéristiques structurelles
Compact, léger, facile à installer
Utilisant un film de polypropylène métallisé de haute qualité comme diélectrique ainsi qu'une conception structurelle unique, le condensateur ne représente que 1/4 du volume et 1/5 du poids des anciens produits ;
Faibles pertes, faible dégagement de chaleur, faible élévation de température
Le nouveau procédé de métallisation par pulvérisation et les bords de film métallisé spécialement épaissis améliorent considérablement la tenue au courant d'appel, stabilisent les performances et prolongent grandement la durée de vie ; les pertes propres du condensateur sont réduites, avec une valeur réelle inférieure à 0,08 %, ce qui donne peu de chaleur, une faible élévation de température et d'excellentes économies d'énergie. Le condensateur de puissance shunt basse tension auto-régénérateur BSMJ intègre des résistances d'autodécharge et un dispositif de protection contre les surpressions, et son boîtier est traité avec une double protection anticorrosion, adapté à la compensation d'énergie réactive et à l'amélioration du facteur de puissance dans les systèmes de distribution basse tension.
Excellentes performances d'auto-régénération
Le claquage diélectrique local s'auto-régénère rapidement et le fonctionnement normal reprend, ce qui améliore considérablement la fiabilité ;
Sécurité
Des résistances de décharge et des dispositifs de protection intégrés garantissent une utilisation sûre et fiable ;
Sans fuite et respectueux de l'environnement : de la cire microcristalline est utilisée comme agent d'imprégnation, solide à température ambiante avec un point de fusion supérieur à 70℃ ; aucune fuite d'huile ne se produit pendant le fonctionnement, évitant la pollution de l'environnement. Il présente à la fois les caractéristiques structurelles d'un condensateur sec et les avantages d'un condensateur imprégné. De plus, le procédé d'imprégnation unique rend le fonctionnement plus fiable ;
Boîtier anticorrosion anti-contrefaçon : le boîtier en fer étamé subit un traitement spécial de double anticorrosion, améliorant considérablement la résistance à la corrosion, avec une conception anti-contrefaçon unique, fine et élégante. Lors du choix du condensateur de puissance shunt basse tension auto-régénérateur BSMJ, utilisez un contrôleur avec verrouillage de refermeture pour garantir la remise sous tension uniquement après que la tension résiduelle est descendue en dessous de 10 % de la tension nominale.
Conditions de service
Après la déconnexion du condensateur de l'alimentation, la tension résiduelle doit descendre à 10 % de la tension nominale avant toute remise sous tension ; cela prend généralement environ 200 s, le contrôleur doit donc disposer d'une fonction de temporisation de verrouillage de refermeture après déconnexion. Si un contrôleur ordinaire est utilisé, un dispositif de décharge rapide doit être installé en supplément ; les interrupteurs à commutation équipotentielle ne sont pas soumis à cette limite. Altitude ne dépassant pas 2000 m. Catégorie de température -25℃ : température minimale -25℃, maximum de classe C (ne dépassant pas 50℃, moyenne sur 24 h ne dépassant pas 40℃, moyenne annuelle ne dépassant pas 30℃). Le condensateur doit fonctionner dans des conditions bien ventilées et ne doit pas être utilisé dans des environnements fermés et non ventilés.
| Tension nominale | 230 V, 250 V, 400 V, 450 V, 525 V, 690 V, 750 V, 1050 V, 1200 V ; autres tensions disponibles sur commande spéciale ; |
|---|---|
| Puissance nominale | 1-60 kvar pour 0,4~0,69 kV ; puissances à d'autres niveaux de tension à convenir séparément ; |
| Fréquence nominale | 50 Hz ou 60 Hz |
| Tolérance de capacité | -5%~+10% |
| Tangente de l'angle de perte (tanδ) | -5%~+10% |
| Tenue en tension | Entre bornes : 2,15 × tension nominale pendant 2 s ; entre bornes et boîtier : 2Un+2 kV ou 3 kV, la valeur la plus élevée, pendant 10 s, sans perforation permanente ni amorçage |
| Surtension maximale admissible | À 1,1 × tension nominale : ne dépassant pas 8 h par 24 h ; à 1,15 × tension nominale : ne dépassant pas 30 min par 24 h ; à 1,2 × tension nominale : ne dépassant pas 5 min ; à 1,3 × tension nominale : ne dépassant pas 1 min ; |
| Courant maximal admissible | Fonctionnement continu à un courant ne dépassant pas 1,3 × courant nominal. La surintensité transitoire, compte tenu de la surtension, de la tolérance positive de capacité et des harmoniques, ne doit pas dépasser 1,43 × courant nominal ; |
| Connexion | Triangle (△), étoile (Y), étoile avec neutre sorti (YN), trois sections, monophasé et autres connexions ; autres connexions à convenir selon les exigences du client ; |
| Performance d'autodécharge | Après mise hors tension, la tension résiduelle descend de 2Un à moins de 50 V en 3 minutes ; |
| Normes applicables | GB/T 12747-2004 CEI60831-1996 |
| Modèle | Tension nominale (kV) | Puissance nominale (kvar) | Capacité nominale (μF) | Courant nominal (A) | Hauteur H (mm) | Borne | N° de figure |
|---|---|---|---|---|---|---|---|
| 0.4-1-3 | 0.4 | 1 | 19.9 | 1.4 | 105 | M6 | 1 |
| 0.4-2-3 | 0.4 | 2 | 39.8 | 2.9 | 105 | M6 | 1 |
| 0.4-3-3 | 0.4 | 3 | 59.7 | 4.3 | 105 | M6 | 1 |
| 0.4-4-3 | 0.4 | 4 | 79.6 | 5.8 | 125 | M6 | 2 |
| 0.4-5-3 | 0.4 | 5 | 99.5 | 7.2 | 125 | M6 | 2 |
| 0.4-6-3 | 0.4 | 6 | 119.4 | 8.7 | 125 | M6 | 2 |
| 0.4-7.5-3 | 0.4 | 7.5 | 149.2 | 10.8 | 125 | M6 | 2 |
| 0.4-8-3 | 0.4 | 8 | 159.2 | 11.6 | 125 | M6 | 2 |
| 0.4-10-3 | 0.4 | 10 | 198.9 | 14.4 | 180 | M6 | 2 |
| 0.4-12-3 | 0.4 | 12 | 238.7 | 17.3 | 180 | M6 | 2 |
| 0.4-14-3 | 0.4 | 14 | 278.5 | 20.2 | 180 | M6 | 2 |
| 0.4-15-3 | 0.4 | 15 | 298.4 | 21.7 | 180 | M6 | 2 |
| 0.4-16-3 | 0.4 | 16 | 318.3 | 23.1 | 210 | M6 | 2 |
| 0.4-18-3 | 0.4 | 18 | 358.1 | 26.0 | 210 | M6 | 2 |
| 0.4-20-3 | 0.4 | 20 | 397.9 | 28.9 | 210 | M6 | 2 |
| 0.4-22-3 | 0.4 | 22 | 437.7 | 31.8 | 210 | M8 | 3 |
| 0.4-24-3 | 0.4 | 24 | 477.4 | 34.6 | 210 | M8 | 3 |
| 0.4-25-3 | 0.4 | 25 | 497.4 | 36.1 | 210 | M8 | 3 |
| 0.4-28-3 | 0.4 | 28 | 557.3 | 40.4 | 250 | M8 | 3 |
| 0.4-30-3 | 0.4 | 30 | 596.8 | 43.3 | 250 | M8 | 3 |
| 0.4-35-3 | 0.4 | 35 | 696.3 | 50.5 | 300 | M8 | 3 |
| 0.4-40-3 | 0.4 | 40 | 796.2 | 57.7 | 300 | M8 | 3 |
| 0.4-45-3 | 0.4 | 45 | 895.2 | 65.0 | 230 | M10 | 4 |
| 0.4-50-3 | 0.4 | 50 | 995.2 | 72.2 | 230 | M10 | 4 |
| 0.4-55-3 | 0.4 | 55 | 1094.2 | 79.4 | 230 | M10 | 4 |
| 0.4-60-3 | 0.4 | 60 | 1194.3 | 86.6 | 260 | M10 | 4 |
| 0.45-1-3 | 0.45 | 1 | 15.7 | 1.3 | 105 | M6 | 1 |
| 0.45-2-3 | 0.45 | 2 | 31.4 | 2.6 | 105 | M6 | 1 |
| 0.45-3-3 | 0.45 | 3 | 47.2 | 3.8 | 105 | M6 | 1 |
| 0.45-4-3 | 0.45 | 4 | 62.9 | 5.1 | 125 | M6 | 1 |
| 0.45-5-3 | 0.45 | 5 | 78.6 | 6.4 | 125 | M6 | 2 |
| 0.45-6-3 | 0.45 | 6 | 94.3 | 7.7 | 125 | M6 | 2 |
| 0.45-7.5-3 | 0.45 | 7.5 | 117.9 | 9.6 | 125 | M6 | 2 |
| 0.45-8-3 | 0.45 | 8 | 125.8 | 10.3 | 125 | M6 | 2 |
| 0.45-10-3 | 0.45 | 10 | 157.2 | 12.8 | 125 | M6 | 2 |
| 0.45-12-3 | 0.45 | 12 | 188.6 | 15.4 | 180 | M6 | 2 |
| 0.45-14-3 | 0.45 | 14 | 220.1 | 18.0 | 180 | M6 | 2 |
| 0.45-15-3 | 0.45 | 15 | 235.8 | 19.2 | 180 | M6 | 2 |
| 0.45-16-3 | 0.45 | 16 | 251.5 | 20.5 | 180 | M6 | 2 |
| 0.45-18-3 | 0.45 | 18 | 282.9 | 23.1 | 210 | M6 | 2 |
| 0.45-20-3 | 0.45 | 20 | 314.4 | 25.7 | 210 | M6 | 2 |
| 0.45-22-3 | 0.45 | 22 | 345.8 | 28.3 | 210 | M8 | 3 |
| 0.45-24-3 | 0.45 | 24 | 377.3 | 30.8 | 210 | M8 | 3 |
| 0.45-25-3 | 0.45 | 25 | 393.2 | 32.1 | 210 | M8 | 3 |
| 0.45-28-3 | 0.45 | 28 | 440.3 | 35.9 | 210 | M8 | 3 |
| 0.45-30-3 | 0.45 | 30 | 471.8 | 38.5 | 210 | M8 | 3 |
| 0.45-35-3 | 0.45 | 35 | 550.2 | 44.9 | 250 | M8 | 3 |
| 0.45-40-3 | 0.45 | 40 | 629.1 | 51.3 | 300 | M8 | 3 |
| 0.45-45-3 | 0.45 | 45 | 707.7 | 57.7 | 300 | M8 | 3 |
| Modèle | Tension nominale (kV) | Puissance nominale (kvar) | Capacité nominale (μF) | Courant nominal (A) | Hauteur H (mm) | Borne | N° de figure |
|---|---|---|---|---|---|---|---|
| 0.45-50-3 | 0.45 | 50 | 786.3 | 64.2 | 230 | M10 | 4 |
| 0.45-55-3 | 0.45 | 55 | 864.5 | 70.6 | 230 | M10 | 4 |
| 0.45-60-3 | 0.45 | 60 | 943.6 | 77.5 | 230 | M10 | 4 |
| 0.525-5-3 | 0.525 | 5 | 57.7 | 5.5 | 125 | M6 | 2 |
| 0.525-10-3 | 0.525 | 10 | 115.5 | 11.0 | 180 | M6 | 2 |
| 0.525-15-3 | 0.525 | 15 | 173.2 | 16.5 | 210 | M6 | 2 |
| 0.525-16-3 | 0.525 | 16 | 184.8 | 17.6 | 210 | M6 | 2 |
| 0.525-18-3 | 0.525 | 18 | 207.9 | 19.8 | 210 | M6 | 2 |
| 0.525-20-3 | 0.525 | 20 | 231.0 | 22.0 | 210 | M6 | 2 |
| 0.525-25-3 | 0.525 | 25 | 288.9 | 27.5 | 210 | M8 | 3 |
| 0.525-30-3 | 0.525 | 30 | 346.6 | 33.0 | 250 | M8 | 3 |
| 0.525-40-3 | 0.525 | 40 | 462.2 | 44.0 | 300 | M8 | 3 |
| 0.525-50-3 | 0.525 | 50 | 577.7 | 55.0 | 230 | M10 | 4 |
| 0.525-60-3 | 0.525 | 60 | 693.3 | 66.0 | 270 | M10 | 4 |
| 0.69-5-3 | 0.69 | 5 | 33.4 | 4.2 | 125 | M6 | 2 |
| 0.69-10-3 | 0.69 | 10 | 66.9 | 8.4 | 180 | M6 | 2 |
| 0.69-15-3 | 0.69 | 15 | 100.3 | 12.6 | 210 | M6 | 2 |
| 0.69-16-3 | 0.69 | 16 | 107.0 | 13.4 | 210 | M6 | 2 |
| 0.69-20-3 | 0.69 | 20 | 133.8 | 16.7 | 210 | M8 | 3 |
| 0.69-25-3 | 0.69 | 25 | 167.2 | 20.9 | 210 | M8 | 3 |
| 0.69-30-3 | 0.69 | 30 | 200.7 | 25.1 | 250 | M8 | 3 |
| 0.69-40-3 | 0.69 | 40 | 267.4 | 33.5 | 300 | M8 | 3 |
| 0.69-50-3 | 0.69 | 50 | 334.3 | 41.9 | 230 | M10 | 4 |
| 0.69-60-3 | 0.69 | 60 | 401.4 | 50.2 | 230 | M10 | 4 |
| 1.2-5-3 | 1.2 | 5 | 11.0 | 2.4 | 180 | M6 | 2 |
| 1.2-10-3 | 1.2 | 10 | 22.0 | 4.8 | 210 | M6 | 2 |
| 1.2-15-3 | 1.2 | 15 | 33.2 | 7.2 | 210 | M8 | 3 |
| 1.2-20-3 | 1.2 | 20 | 44.2 | 9.6 | 210 | M8 | 3 |
| 1.2-25-3 | 1.2 | 25 | 55.3 | 12 | 210 | M8 | 3 |
