Domaine d'application
Avec le développement de la technologie de compensation réactive, pour les charges triphasées déséquilibrées, les condensateurs peuvent être commutés séparément par phase afin de compenser l'énergie réactive phase par phase, ce qui offre une meilleure précision de compensation et de meilleures économies d'énergie. À cette fin, nous avons développé le condensateur shunt de compensation déphasée, dont le boîtier est muni d'une borne de point neutre, ce qui rend pratique la commutation déphasée des condensateurs. Pour les caractéristiques structurelles, les principaux paramètres techniques et les informations de commande de ce produit, se référer à la description technique de notre condensateur de puissance shunt basse tension auto-régénérateur. Le condensateur de compensation déphasée BSMJ est constitué de trois condensateurs monophasés connectés en Y avec le neutre sorti (borne N), adapté à la compensation réactive déphasée des charges triphasées déséquilibrées.

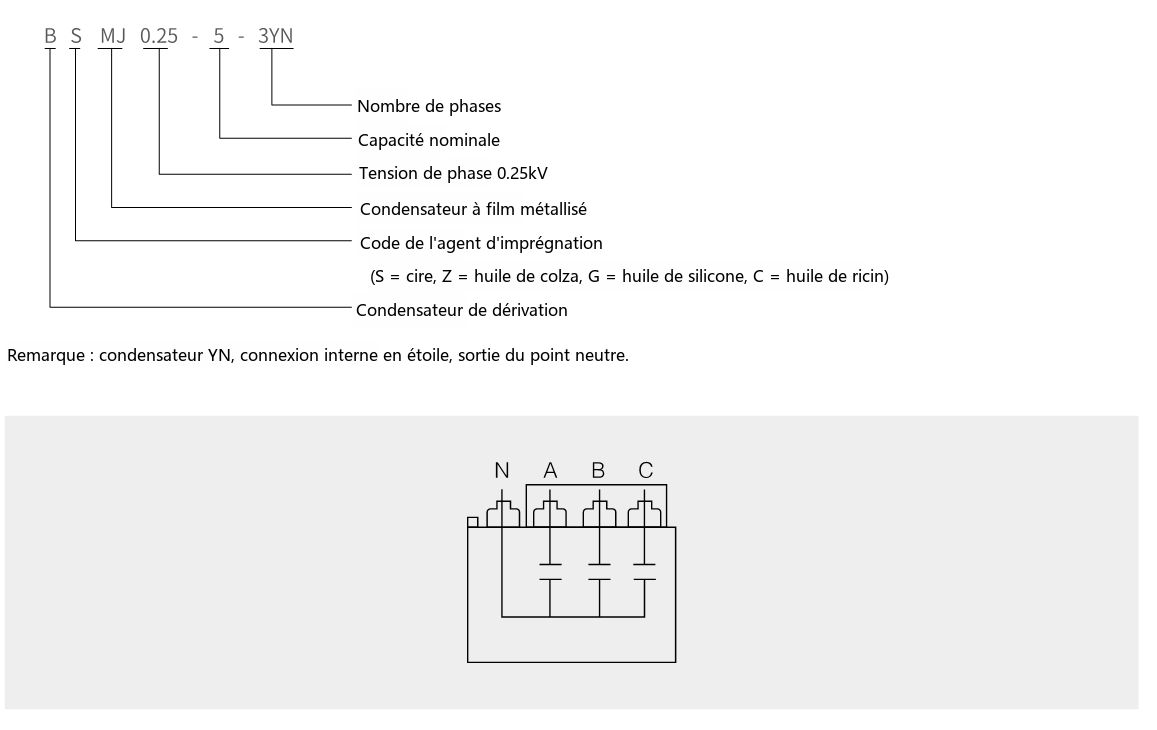

Désignation du type
Caractéristiques structurelles
Trois condensateurs monophasés connectés en Y avec le neutre sorti (borne N) forment un condensateur triphasé à boîtier commun. En utilisation, AN, BN et CN sont des unités indépendantes ;
Chaque unité indépendante possède sa propre résistance de décharge, ce qui rend l'utilisation plus sûre ;
Toute unité indépendante défaillante est isolée par un dispositif d'isolation par surpression et peut être déconnectée de manière fiable. Chaque unité indépendante du condensateur de compensation déphasée BSMJ est équipée d'une résistance de décharge et d'un dispositif d'isolation par surpression ; une phase défaillante peut être déconnectée de manière fiable pour un fonctionnement sûr.
Conditions de service
Après la déconnexion du condensateur de l'alimentation, la tension résiduelle doit descendre à 10 % de la tension nominale avant toute remise sous tension ; cela prend généralement environ 200 s, le contrôleur doit donc disposer d'une fonction de temporisation de verrouillage de refermeture après déconnexion. Si un contrôleur ordinaire est utilisé, un dispositif de décharge rapide doit être installé en supplément ; les interrupteurs à commutation équipotentielle ne sont pas soumis à cette limite. Altitude ne dépassant pas 2000 m. Catégorie de température -25℃ : température minimale -25℃, maximum de classe C (ne dépassant pas 50℃, moyenne sur 24 h ne dépassant pas 40℃, moyenne annuelle ne dépassant pas 30℃). Le condensateur doit fonctionner dans des conditions bien ventilées et ne doit pas être utilisé dans des environnements fermés et non ventilés. Dans les applications déphasées, il est également recommandé d'utiliser le condensateur de compensation déphasée BSMJ avec un contrôleur doté d'un verrouillage de refermeture, afin d'éviter toute remise sous tension avant que la tension résiduelle ne descende en dessous de 10 % de la tension nominale.

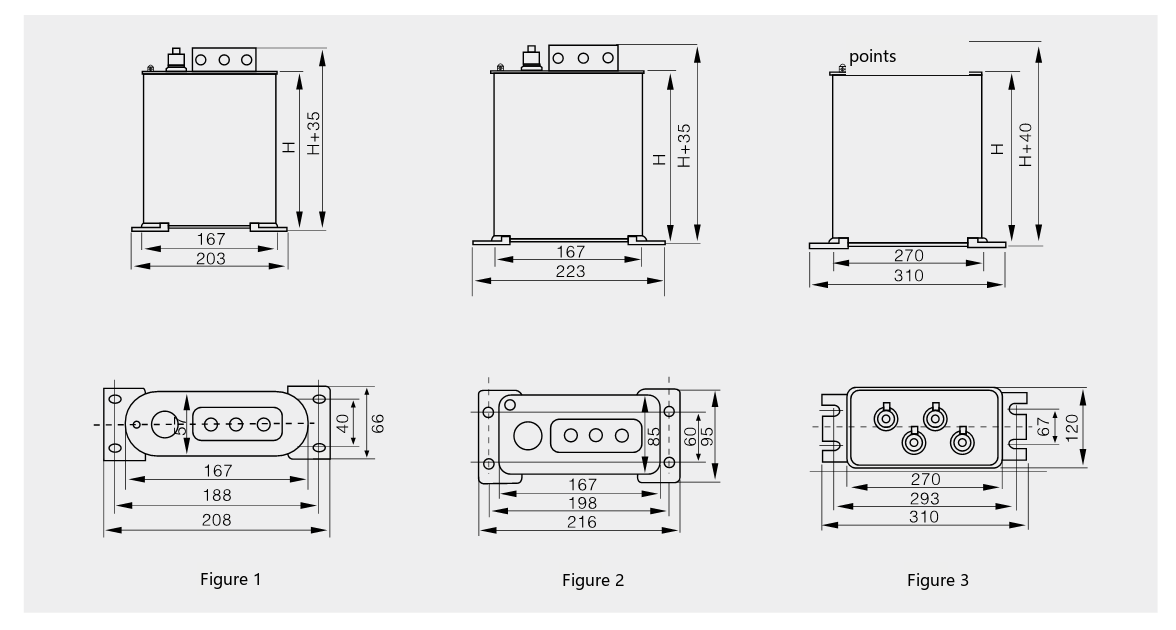

Spécifications principales, encombrement et dimensions d'installation (déphasé)
| Modèle | Tension nominale (kV) | Puissance nominale (kvar) | Capacité nominale (μF) | Courant nominal (A) | Fréquence nominale (Hz) | Hauteur H (mm) | N° de figure |
|---|---|---|---|---|---|---|---|
| BSMJ0.23-3-3YN | 0.23 | 3 | 180 | 4.3 | 50 | 130 | 1 |
| BSMJ0.23-5-3YN | 0.23 | 5 | 301 | 7.2 | 50 | 130 | 1 |
| BSMJ0.23-8-3YN | 0.23 | 8 | 480 | 11.6 | 50 | 210 | 1 |
| BSMJ0.23-10-3YN | 0.23 | 10 | 602 | 14.5 | 50 | 210 | 1 |
| BSMJ0.23-12-3YN | 0.23 | 12 | 722 | 17.4 | 50 | 210 | 2 |
| BSMJ0.23-15-3YN | 0.23 | 15 | 903 | 21.7 | 50 | 210 | 2 |
| BSMJ0.23-16-3YN | 0.23 | 16 | 963 | 23.2 | 50 | 210 | 2 |
| BSMJ0.23-18-3YN | 0.23 | 18 | 1083 | 26 | 50 | 210 | 2 |
| BSMJ0.23-20-3YN | 0.23 | 20 | 1203 | 29 | 50 | 250 | 2 |
| BSMJ0.23-25-3YN | 0.23 | 25 | 1505 | 36 | 50 | 300 | 2 |
| BSMJ0.23-30-3YN | 0.23 | 30 | 1805 | 43.5 | 50 | 230 | 3 |
| BSMJ0.25-3-3YN | 0.25 | 3 | 153 | 4 | 50 | 130 | 1 |
| BSMJ0.25-5-3YN | 0.25 | 5 | 254 | 6.6 | 50 | 125 | 1 |
| BSMJ0.25-6-3YN | 0.25 | 6 | 306 | 8 | 50 | 210 | 1 |
| BSMJ0.25-8-3YN | 0.25 | 8 | 407 | 10.7 | 50 | 210 | 1 |
| BSMJ0.25-10-3YN | 0.25 | 10 | 510 | 13.2 | 50 | 210 | 1 |
| BSMJ0.25-12-3YN | 0.25 | 12 | 615 | 16 | 50 | 210 | 1 |
| BSMJ0.25-15-3YN | 0.25 | 15 | 764 | 20 | 50 | 210 | 2 |
| BSMJ0.25-16-3YN | 0.25 | 16 | 815 | 21.3 | 50 | 210 | 2 |
| BSMJ0.25-18-3YN | 0.25 | 18 | 917 | 24 | 50 | 210 | 2 |
| BSMJ0.25-20-3YN | 0.25 | 20 | 1019 | 27 | 50 | 210 | 2 |
| BSMJ0.25-25-3YN | 0.25 | 25 | 1274 | 33.3 | 50 | 250 | 2 |
| BSMJ0.25-30-3YN | 0.25 | 30 | 1529 | 40 | 50 | 300 | 2 |

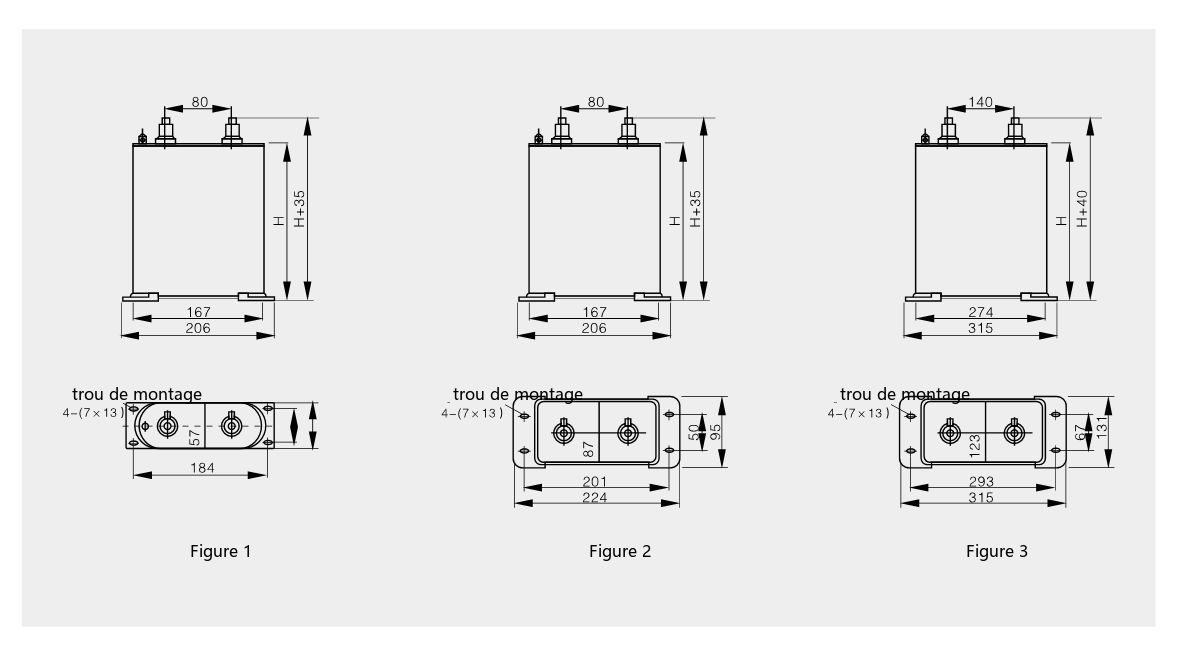

Spécifications principales, encombrement et dimensions d'installation (monophasé)
| Modèle | Tension nominale (kV) | Puissance nominale (kvar) | Capacité nominale (μF) | Courant nominal (A) | Hauteur H (mm) | Borne | N° de figure |
|---|---|---|---|---|---|---|---|
| 0.25-3-1 | 0.25 | 3 | 153 | 12 | 125 | M6 | 1 |
| 0.25-5-1 | 0.25 | 5 | 254 | 20 | 125 | M6 | 1 |
| 0.25-6-1 | 0.25 | 6 | 306 | 24 | 125 | M6 | 1 |
| 0.25-8-1 | 0.25 | 8 | 407 | 32 | 80 | M6 | 1 |
| 0.25-10-1 | 0.25 | 10 | 510 | 40 | 180 | M6 | 1 |
| 0.25-12-1 | 0.25 | 12 | 615 | 48 | 210 | M6 | 1 |
| 0.25-15-1 | 0.25 | 15 | 764 | 60 | 210 | M8 | 2 |
| 0.25-16-1 | 0.25 | 16 | 815 | 64 | 210 | M8 | 2 |
| 0.25-18-1 | 0.25 | 18 | 917 | 72 | 210 | M8 | 2 |
| 0.25-20-1 | 0.25 | 20 | 1019 | 80 | 210 | M8 | 2 |
| 0.25-25-1 | 0.25 | 25 | 1274 | 100 | 250 | M8 | 2 |
| 0.25-30-1 | 0.25 | 30 | 1529 | 120 | 300 | M8 | 2 |
| 0.4-4-1 | 0.4 | 4 | 79.6 | 10.0 | 125 | M6 | 1 |
| 0.4-5-1 | 0.4 | 5 | 99.5 | 12.5 | 125 | M6 | 1 |
| 0.4-6-1 | 0.4 | 6 | 119.4 | 15.0 | 125 | M6 | 1 |
| 0.4-7.5-1 | 0.4 | 7.5 | 149.4 | 18.8 | 125 | M6 | 1 |
| 0.4-8-1 | 0.4 | 8 | 159.2 | 20 | 125 | M6 | 1 |
| 0.4-10-1 | 0.4 | 10 | 198.9 | 25 | 180 | M6 | 1 |
| 0.4-12-1 | 0.4 | 12 | 238.7 | 30 | 180 | M6 | 1 |
| 0.4-14-1 | 0.4 | 14 | 278.5 | 35 | 180 | M8 | 1 |
| 0.4-15-1 | 0.4 | 15 | 298.4 | 37.5 | 180 | M8 | 1 |
| 0.4-16-1 | 0.4 | 16 | 318.3 | 40 | 210 | M8 | 1 |
| 0.4-18-1 | 0.4 | 18 | 358.1 | 45.0 | 210 | M8 | 1 |
| 0.4-20-1 | 0.4 | 20 | 397.9 | 50 | 210 | M8 | 1 |
| 0.4-22-1 | 0.4 | 22 | 437.7 | 55 | 210 | M8 | 2 |
| 0.4-25-1 | 0.4 | 25 | 497.4 | 62.5 | 210 | M8 | 2 |
| 0.4-30-1 | 0.4 | 30 | 596.8 | 75 | 250 | M8 | 2 |
| 0.4-35-1 | 0.4 | 35 | 696.3 | 87.5 | 250 | M8 | 2 |
| Modèle | Tension nominale (kV) | Puissance nominale (kvar) | Capacité nominale (μF) | Courant nominal (A) | Hauteur H (mm) | Borne | N° de figure |
|---|---|---|---|---|---|---|---|
| 0.4-40-1 | 0.4 | 40 | 796.2 | 100 | 300 | M8 | 2 |
| 0.4-45-1 | 0.4 | 45 | 895.2 | 112.5 | 300 | M8 | 2 |
| 0.4-50-1 | 0.4 | 50 | 995.2 | 125 | 230 | M10 | 3 |
| 0.4-60-1 | 0.4 | 60 | 1194.3 | 150 | 230 | M10 | 3 |
| 0.45-4-1 | 0.45 | 4 | 62.9 | 8.9 | 125 | M6 | 2 |
| 0.45-5-1 | 0.45 | 5 | 78.6 | 11.1 | 125 | M6 | 2 |
| 0.45-6-1 | 0.45 | 6 | 94.3 | 13.3 | 125 | M6 | 1 |
| 0.45-7.5-1 | 0.45 | 7.5 | 117.9 | 16.7 | 125 | M6 | 1 |
| 0.45-8-1 | 0.45 | 8 | 125.8 | 17.8 | 125 | M6 | 1 |
| 0.45-10-1 | 0.45 | 10 | 157.2 | 22.2 | 125 | M6 | 1 |
| 0.45-12-1 | 0.45 | 12 | 188.6 | 26.7 | 180 | M6 | 1 |
| 0.45-14-1 | 0.45 | 14 | 220.1 | 31.1 | 180 | M6 | 1 |
| 0.45-15-1 | 0.45 | 15 | 235.8 | 33.3 | 180 | M6 | 1 |
| 0.45-16-1 | 0.45 | 16 | 251.8 | 35.6 | 180 | M6 | 1 |
| 0.45-18-1 | 0.45 | 18 | 282.9 | 40 | 210 | M6 | 1 |
| 0.45-20-1 | 0.45 | 20 | 314.3 | 44.4 | 210 | M6 | 2 |
| 0.45-22-1 | 0.45 | 22 | 345.8 | 48.9 | 210 | M6 | 2 |
| 0.45-25-1 | 0.45 | 25 | 393.2 | 55.6 | 210 | M8 | 2 |
| 0.45-30-1 | 0.45 | 30 | 471.8 | 66.7 | 210 | M8 | 2 |
| 0.45-35-1 | 0.45 | 35 | 550.2 | 77.8 | 250 | M8 | 2 |
| 0.45-40-1 | 0.45 | 40 | 629.1 | 88.9 | 300 | M8 | 2 |
| 0.45-45-1 | 0.45 | 45 | 707.4 | 100.0 | 300 | M8 | 3 |
| 0.45-50-1 | 0.45 | 50 | 786.3 | 111.1 | 230 | M10 | 3 |
| 0.45-60-1 | 0.45 | 60 | 943.6 | 133.3 | 230 | M10 | 3 |

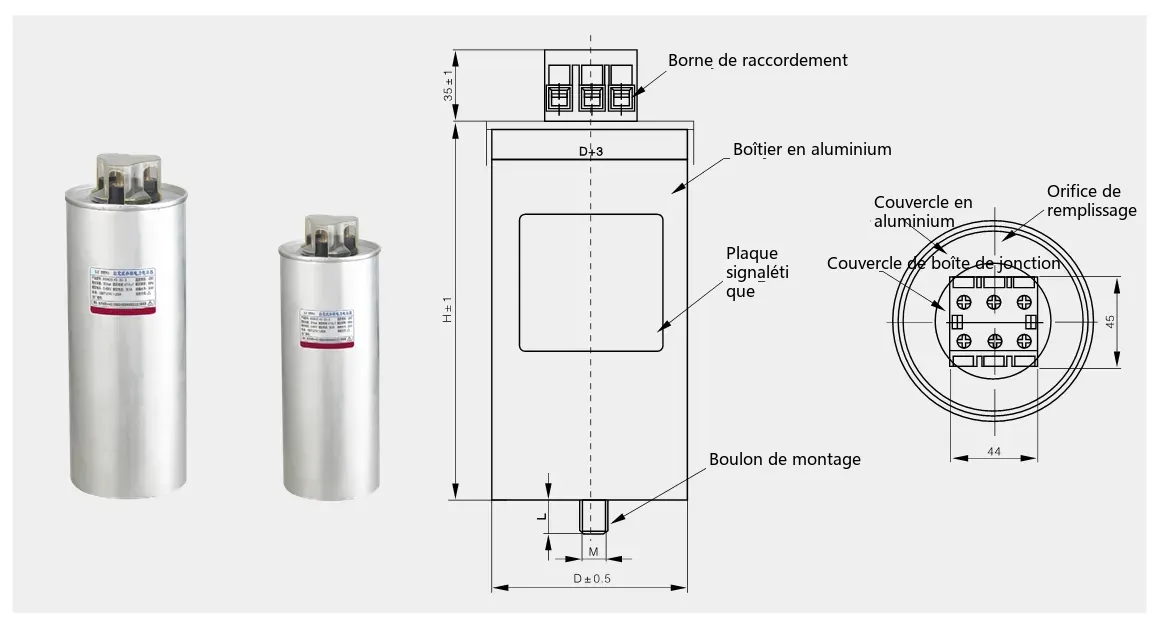

Encombrement et dimensions d'installation
