نظرة عامة
محول جاف معزول بالراتنج تم تطويره بواسطة Gaosuo Electric Co., Ltd. على أساس التقنية الأجنبية المتقدمة، ويغطي سلسلات SC9 وSCB9 وSC10 وSCB10 من المحولات الجافة ذات العزل الرقيق مع مادة حشو. يتم تغليف اللفات براتنج الإيبوكسي، مما يجعل الوحدة مقاومة للهب، ومضادة للحريق، ومقاومة للانفجار، ولا تحتاج إلى صيانة، وخالية من التلوث، ومدمجة، لذلك يمكن تركيبها مباشرة في مركز الحمل. بفضل التصميم وعملية الصب العلميين، يتميز المنتج بتفريغ جزئي أقل، وضوضاء منخفضة، وتبديد حرارة قوي؛ وتحت التبريد بالهواء القسري يمكنه العمل بشكل مستمر عند 140% من الحمل المقنن، وهو مزود بوحدة تحكم ذكية في درجة الحرارة توفر إنذار الأعطال، وإنذار تجاوز درجة الحرارة، وفصل تجاوز درجة الحرارة، ووظائف الصندوق الأسود، مع واجهة تسلسلية RS485 للمراقبة والتحكم المركزيين عبر الحاسوب. نظرًا لهذه المزايا، يُستخدم المحول الجاف المعزول بالراتنج على نطاق واسع في أنظمة نقل وتوزيع الطاقة مثل الفنادق والمطارات والمباني الشاهقة والمراكز التجارية والمجمعات السكنية، وكذلك في البيئات القاسية مثل مترو الأنفاق ومصانع الصهر والسفن ومنصات الحفر البحرية. تغطي سلسلة SC(B)9 قدرات مقننة من 10 kVA إلى 4000 kVA.
تسمية الطراز
القلب
القلب مصنوع من صفائح فولاذ سيليكوني مدرفلة على البارد عالية الجودة مستوردة ذات بنية وصل متداخلة كاملة الخطوات؛ يتم ربط ساق القلب بشريط غير منسوج من الفئة F، ويتم تغليف سطح القلب براتنج الإيبوكسي، مما يقلل فقد عدم الحمل وتيار عدم الحمل وضوضاء القلب. تخضع المشابك والمثبتات لمعالجة سطحية خاصة، مما يزيد من تحسين جودة المظهر لهذه المحولات الجافة المعزولة بالراتنج.
لف الجهد العالي
يتم صب لف الجهد العالي بالتفريغ باستخدام راتنج إيبوكسي محشو، مما يقلل بشكل كبير من التفريغ الجزئي ويحسن القوة العازلة للملف. تملأ ألواح شبكية من الألياف الزجاجية الجدران الداخلية والخارجية للف، مما يعزز قوتها الميكانيكية وقدرتها على تحمل قصر الدائرة، بحيث لا يتشقق الملف أبدًا. تستخدم سلسلة SC(B)9 بنية لف الجهد العالي المصبوب بالراتنج هذه للحفاظ على التفريغ الجزئي منخفضًا طوال عمر الخدمة بالكامل.
لف الجهد المنخفض
يعتمد لف الجهد المنخفض بنية رقائقية، مما يزيل مشكلة زاوية الحلزون المحورية ل لف السلك ويوازن الأمبير-لفات. تعزز مجاري التبريد المحورية في الملف تبديد الحرارة، وتُستخدم قماش DMD الإيبوكسي المشبع مسبقًا بين طبقات اللف للمعالجة المتكاملة.
عملية التصنيع
تُلف الملفات على آلات لف عالية الدقة، مع لف الجهد المنخفض ببنية رقائقية. تُوفَّر مجاري تهوية للمحولات ذات السعة الأكبر. بعد اللف، يتم إجراء التجفيف بالتفريغ؛ وتتبع عملية الصب والتصلب بالكامل متطلبات العملية بدقة مع مراقبة وتعديل صارمين حسب الحاجة. تنتج عملية الصب الدقيقة هذه ملفات خالية من الفقاعات والتجاويف، مما يمكّن المحول الجاف المعزول بالراتنج من تحقيق أداء خدمة ممتاز.
نظام التحكم في درجة الحرارة والتبريد بالهواء القسري
تم اعتماد مروحة تبريد من نوع التدفق المتقاطع بالنفخ العلوي، تتميز بضوضاء منخفضة وضغط هواء عالٍ ومظهر جذاب، مما يعزز قدرة التحميل الزائد للمحول. كما يؤدي التحكم الذكي في درجة الحرارة إلى تحسين السلامة والموثوقية التشغيلية للمحول. سلسلة SC(B)9 مقننة لأنظمة فئة 10 kV مع فئة عزل F/F.

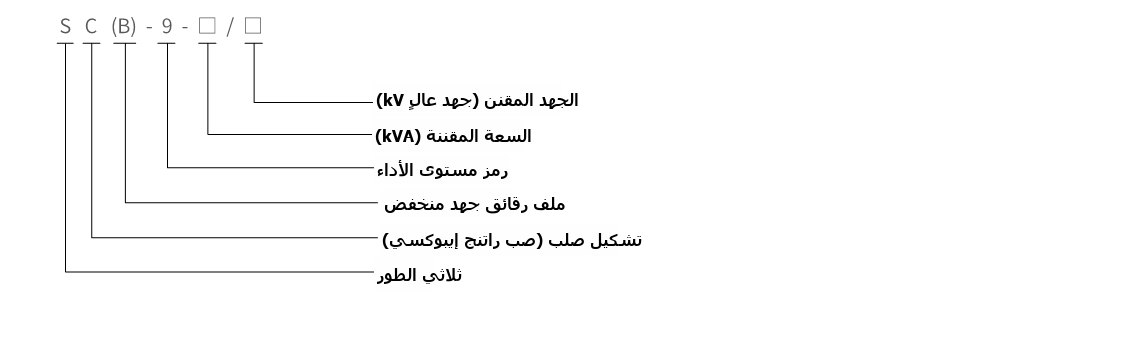

- SC(B)-9-□/□
- الجهد المقنن (الجهد العالي، kV)
- القدرة المقننة (kVA)
- رمز مستوى الأداء
- لف الجهد المنخفض الرقائقي
- مصبوب صلب (مصبوب براتنج الإيبوكسي)
- ثلاثي الأطوار
المعلمات الفنية (سلسلة SC(B)9 فئة 10kV)
| القدرة المقننة (kVA) | تركيبة الجهد (kV) | التوصيل | الفقد (kW) | تيار عدم الحمل (%) | جهد الممانعة (%) | فئة العزل | الوزن (kg) | |
|---|---|---|---|---|---|---|---|---|
| عدم الحمل | الحمل (عند 120°C) | |||||||
| 10 | الجهد العالي 11/10.5/10/6.3/6، الجهد المنخفض 0.4 | Dyn11 أو Yyn0 | 0.150 | 0.325 | 4.5 | 46 | F/F | 130 |
| 20 | 0.185 | 0.630 | 4.0 | 170 | ||||
| 30 | 0.215 | 0.750 | 3.2 | 330 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 380 | ||||
| 63 | 0.370 | 1.280 | 2.7 | 440 | ||||
| 80 | 0.415 | 1.460 | 2.6 | 510 | ||||
| 100 | 0.450 | 1.665 | 2.4 | 590 | ||||
| 125 | 0.530 | 1.955 | 2.2 | 650 | ||||
| 160 | 0.610 | 2.250 | 2.2 | 780 | ||||
| 200 | 0.700 | 2.675 | 2.0 | 930 | ||||
| 250 | 0.810 | 2.920 | 2.0 | 1040 | ||||
| 315 | 0.990 | 3.670 | 1.8 | 1180 | ||||
| 400 | 1.100 | 4.220 | 1.8 | 1450 | ||||
| 500 | 1.305 | 5.170 | 1.8 | 1630 | ||||
| 630 | 1.510 | 6.220 | 1.6 | 1900 | ||||
| 630 | 1.460 | 6.310 | 1.6 | 1900 | ||||
| 800 | 1.710 | 7.360 | 1.6 | 2290 | ||||
| 1000 | 1.990 | 8.600 | 1.4 | 2700 | ||||
| 1250 | 2.350 | 10.26 | 1.4 | 3130 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3740 | ||||
| 2000 | 3.735 | 15.30 | 1.2 | 4150 | ||||
| 2500 | 4.500 | 18.18 | 1.2 | 4810 | ||||
| 3150 | 5.780 | 23.70 | 1.0 | 8 | 5800 | |||
| 4000 | 6.700 | 28.50 | 1.0 | 7100 | ||||
