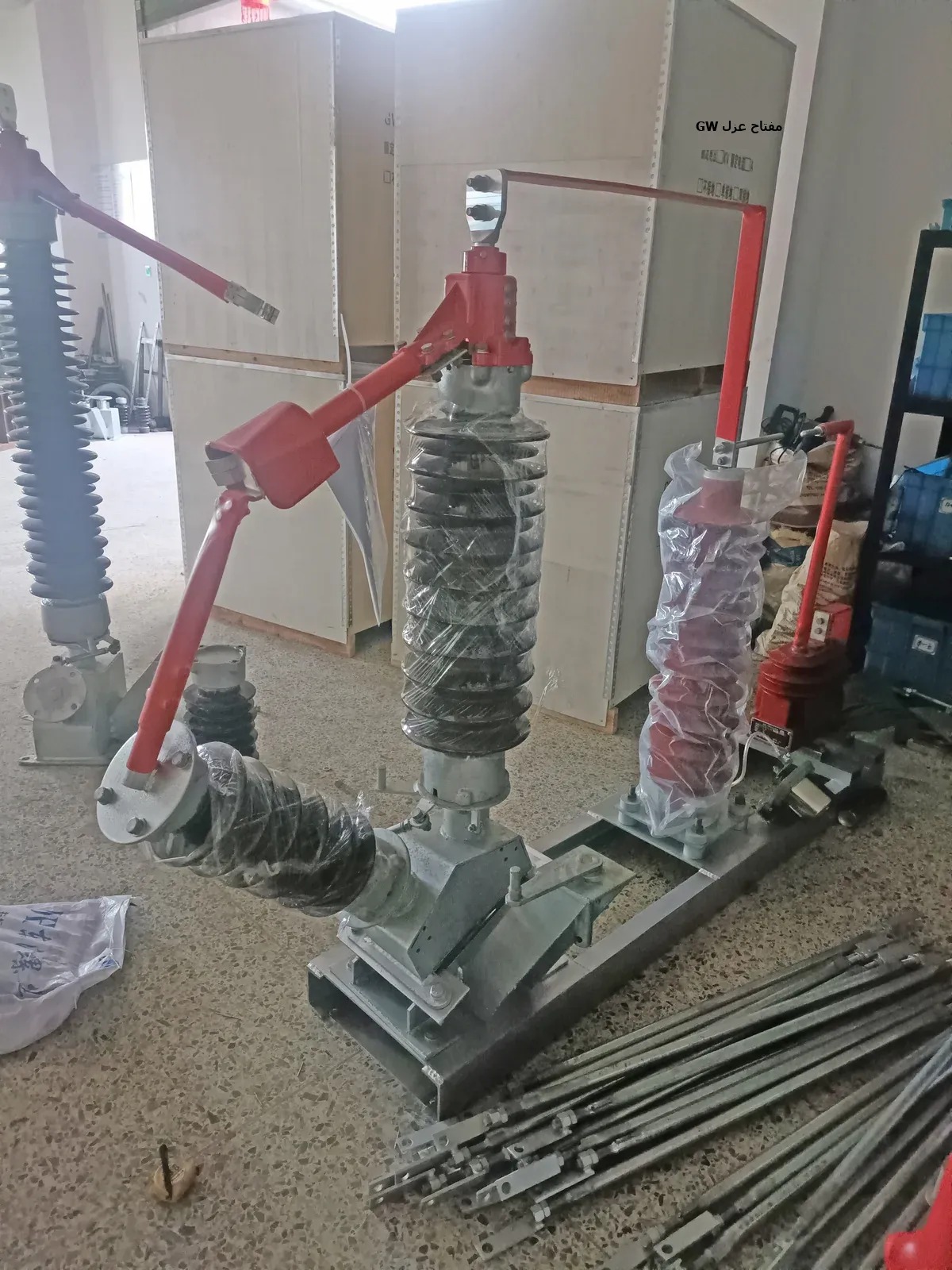

نظرة عامة على المنتج
يتكون مفتاح الفصل هذا من العوازل العمودية والعوازل الخزفية والجزء الموصل؛ تُثبَّت التلامسات الثابتة ولوحات توصيل قضيب التوصيل على الجزء العلوي من العوازل العمودية، وبين العوازل العمودية ومقاعد العوازل الخزفية توجد القاعدة المعدنية وروافع التشغيل وعوازل التشغيل. تحمل القاعدة الشفرات؛ تتصل آلية التشغيل اليدوية CS8-5 بالشفرات عبر الوصلات وعوازل التشغيل والروافع؛ يمكن أيضاً تركيب آلية محركة CJ6. المنتج، أي مفتاح الفصل لنقطة التعادل GW8-72.5/126، يُستخدم لفتح وإغلاق اتصال نقطة التعادل للمحول ويوفر عزلاً كهربائياً موثوقاً لصيانة المعدات.
المعاملات الفنية الرئيسية
| الاسم | الوحدة | GW8 - 72.5 | GW8 - 126 |
|---|---|---|---|
| الجهد المقنن | kV | 72.5 | 126 |
| التيار المقنن | A | 400,630,1250 | 400,630,1250 |
| تيار التحمل المقنن قصير المدة 4 s | kA | 8,20,31.5 | 8,20,31.5 |
| تيار التحمل المقنن الذروي | kA | 20,50,80 | 20,50,80 |
| جهد التحمل بتردد القدرة لدقيقة واحدة (القيمة الفعالة) | kV | 140 | 230 |
| جهد التحمل لاندفاع الصاعقة (الذروة) | kV | 325 | 450 |
| العمر الميكانيكي | عمليات | 2000 | 2000 |
| الحمل الميكانيكي المقنن للطرف | mm | > 675 | > 1050 |
| نسبة مسافة التسرب | fxQ | < 180 | < 200 |
| آلية التشغيل المطابقة | - | CS17 أو CJ6، CK7، CS14 | |
| وزن القطب الواحد | Kg | 160 | 200 |
المزايا الهيكلية
يعتمد مفتاح الفصل هيكل تلامس قابس بتفصل مركزي بعمودين مزدوجين مع قدرة تنظيف ذاتي، مما يحسن موثوقية التلامس؛ صُممت الأجزاء الدوارة لصيانة منخفضة. مقعد الدوران محكم الإغلاق بحيث لا يمكن للرطوبة والغبار والغازات الضارة الدخول، مما يحافظ على المحامل وشحم الليثيوم MoS2 في بيئة جيدة دائماً - لا تصدأ الأعمدة ولا يتسرب الشحم أو يجف، وبالتالي لا يزيد عزم التشغيل بعد التشغيل طويل الأمد. تُستخدم مسامير من الفولاذ المقاوم للصدأ مع محامل ذاتية التزييت خالية من الزيت؛ الأجزاء الفولاذية مجلفنة بالغمس الساخن، مما يضمن تشغيلاً مرناً وخفيفاً وموثوقاً وخالياً من الصدأ. بعد معالجة مقاومة التآكل المذكورة أعلاه، يمكن لمفتاح الفصل لنقطة التعادل GW8-72.5/126 التكيف مع بيئات التشغيل الخارجية لفترة طويلة.
الأبعاد الخارجية وأبعاد التركيب

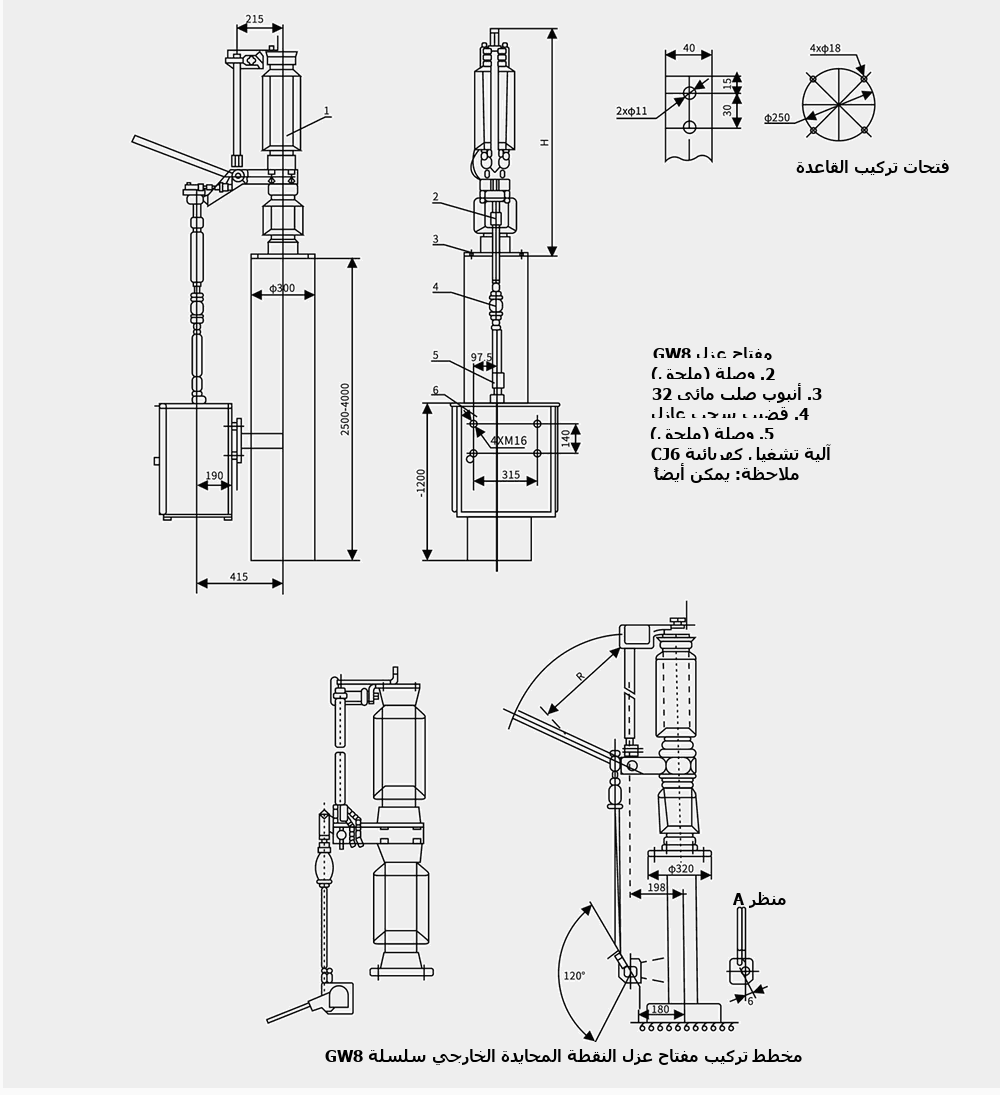

مخطط التركيب ووصف المكونات لمفتاح الفصل الخارجي عالي الجهد AC لنقطة التعادل سلسلة GW8
التركيب: 1 مفتاح الفصل GW8، 2 موصل (ملحق)، 3 أنبوب الماء والغاز 32، 4 قضيب سحب عازل، 5 موصل (ملحق)، 6 آلية التشغيل المحركة CJ6
