نظرة عامة على المنتج
سلسلة GW13 لمفتاح الفصل لنقطة التعادل مخصصة لفتح/إغلاق اتصال نقطة التعادل للمحول بدون حمل؛ عند وجود الشفرة في وضع الفتح العادي توفر مسافة عزل تلبي متطلبات الأمان. يدور عمود الخرج لآلية التشغيل 180 درجة للفتح/الإغلاق.مفتاح الفصل لنقطة التعادل GW13 من هيكل أحادي القطب ويمكن تشغيله إما كقطب واحد أو كثلاثة أقطاب مترابطة.
يتوافق مفتاح الفصل لنقطة التعادل هذا مع GB1985 "مفاتيح الفصل ومفاتيح التأريض عالية الجهد للمتردد المتردد" و IEC-129 (1984). وهو موثوق وآمن وبسيط التركيب وسهل التركيب والضبط، ويُستخدم على نطاق واسع في المحطات الفرعية 63 kV-110 kV. المنتج الرئيسي: GW13-40.5/630-8
ظروف الخدمة
- الارتفاع لا يتجاوز 1000 m؛
- درجة حرارة الهواء المحيط: الحد الأعلى +40℃، الحد الأدنى -40℃؛
- ضغط الرياح لا يتجاوز 700 Pa؛
- الشدة الزلزالية لا تتجاوز الدرجة 8؛
- سمك الجليد لا يزيد عن 10 mm؛
- فئة تلوث العازل العمودي: الفئة 0 للنوع القياسي، وحسب متطلبات المستخدم للنوع المقاوم للتلوث.
المزايا الهيكلية
1. تم تحسين هيكل القرص الدوار للمحمل لجعل علبة المحمل مقاومة للماء؛ مع فتحات التزييت ومسامير الضبط، أصبح المفتاح أكثر تكاملاً وأسهل في الصيانة.
2. يُستخدم اللحام النحاسي بين قضبان التوصيل والتلامسات وبين القضبان ومقاعد الأصابع، بالإضافة إلى وصلات مرنة بين الأصابع ومقاعد الأصابع، مما يقلل بشكل كبير من مقاومة الدائرة الرئيسية مقارنةً بالتوصيلات المثبتة بمسامير ويقلل تسخين التلامس أثناء التشغيل. يستخدم قضيب التأريض سبيكة ألومنيوم عالية التوصيل والتلامسات من مصبوبات النحاس؛ تُضاف وصلات مرنة عند اتصال القضيب بالقاعدة وبين أصابع التأريض ومقاعدها، مما يعزز بشكل كبير توصيل دائرة التأريض.
3. الأجزاء الموصلة المكشوفة من النحاس المطلي بالفضة: لامعة وأنيقة ومقاومة للتآكل بقوة ومتينة.
4. تم تحسين توافق العمود والثقب من حديد-نحاس إلى نحاس-نحاس أو فولاذ مقاوم للصدأ-نحاس، مما يحل مشكلة الالتصاق في الاستخدام الخارجي طويل الأمد. الأجزاء القياسية المكشوفة من الفولاذ المقاوم للصدأ والأجزاء المعدنية مجلفنة بالغمس الساخن لمقاومة التآكل. تتيح هذه المعالجات لمفتاح الفصل لنقطة التعادل GW13 التكيف مع التشغيل الخارجي طويل الأمد.
المعاملات الفنية الرئيسية
| الاسم | الوحدة | GW13-40.5 | GW13-72.5 | GW13-126 |
|---|---|---|---|---|
| الجهد المقنن | kV | 40.5 | 72.5 | 126 |
| التيار المقنن | A | 630 | 630 | 630 |
| تيار التحمل المقنن قصير المدة 4 s | kA | 8 | 20 | 20 |
| تيار التحمل المقنن الذروي | kA | 20 | 50 | 50 |
| مدة قصر الدائرة المقننة | s | 2 | 2 | 2 |
| جهد التحمل بتردد القدرة لدقيقة واحدة (القيمة الفعالة) | kV | 80 | 140 | 95 |
| جهد التحمل لاندفاع الصاعقة (الذروة) 1.2/50 μs | kV | 185 | 325 | 250 |
| عزم تشغيل الآلية اليدوية | N.m | 2000 | 150 | 2000 |
| العمر الميكانيكي | عمليات | 2000 | 2000 | 2000 |
| أدنى فجوة عزل بعد الفتح | mm | ≥375 | ≥675 | ≥1050 |
| مقاومة الدائرة الرئيسية | μΩ | ≤180 | ≤200 | ≤250 |
| وزن القطب الواحد | kg | 120 | 125 | 150 |
| آلية التشغيل المطابقة | - | آلية يدوية CS17G أو آلية محرك CJ6، CK7 | ||
الأبعاد الخارجية وأبعاد التركيب

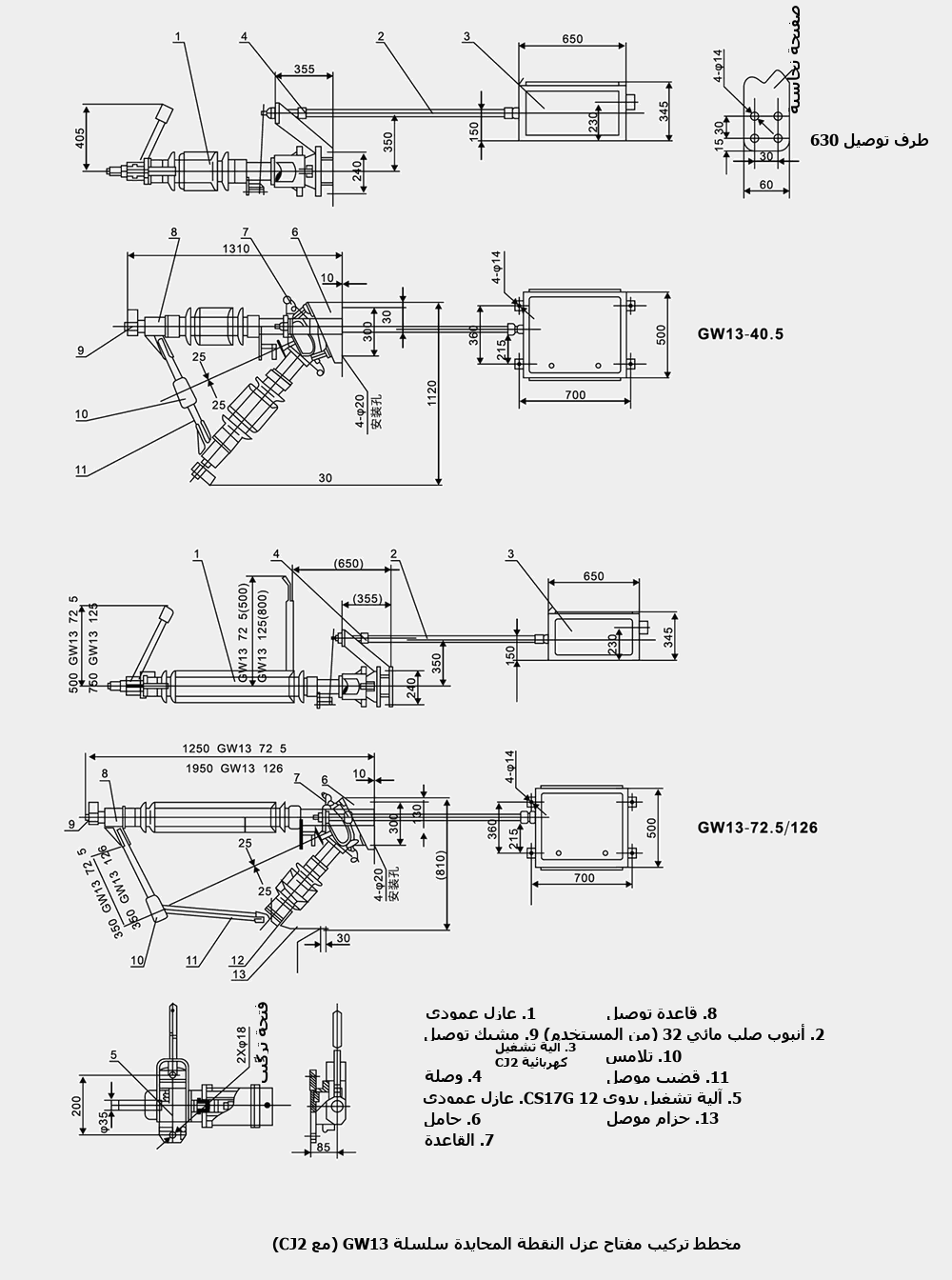

مخطط التركيب ووصف المكونات لمفتاح الفصل الخارجي عالي الجهد AC لنقطة التعادل سلسلة GW13 (مع CJ2)
التركيب: 1 العازل العمودي، 2 أنبوب الماء والغاز 32 (يوفرها المستخدم)، 3 آلية التشغيل المحركة CJ2، 4 موصلات، 5 آلية التشغيل اليدوية CS17G، 6 حامل، 7 القاعدة، 8 مقعد الطرف، 9 مشبك الطرف، 10 التلامس، 11 قضيب التوصيل، 12 العازل العمودي، 13 الشريط الموصل. يوضح الشكل أعلاه مخطط التركيب والمكونات لمفتاح الفصل لنقطة التعادل GW13.
