نظرة عامة على المنتج
مفتاح الفصل الداخلي عالي الجهد الدوار GN30-12 هو نوع جديد من مفاتيح الفصل ذات الشفرة الدوارة. يثبّت هيكله الرئيسي مجموعتين من العوازل والتلامسات على المستويين العلوي والسفلي لقاعدة مشتركة ثلاثية الأطوار، ويتم الفتح والإغلاق بتدوير الشفرة. يعتمد المفتاح GN30-12D على GN30-12 ويضيف شفرة تأريض لتلبية احتياجات أنظمة الطاقة المختلفة. المنتج مدمج التصميم، ويشغل مساحة صغيرة، وله قدرة عزل قوية ويسهل تركيبه وضبطه؛ وتتوافق أدائه مع GB1985-89 "مفاتيح الفصل ومفاتيح التأريض عالية الجهد للمتردد المتردد". وهو مناسب للأنظمة الداخلية بجهد مقنن 10 kV، AC 50 Hz وما دون، لفتح وإغلاق الدوائر المكهربة ولكن غير المحملة، ويمكن استخدامه مع معدات القطع والتحويل عالية الجهد أو بشكل مستقل.

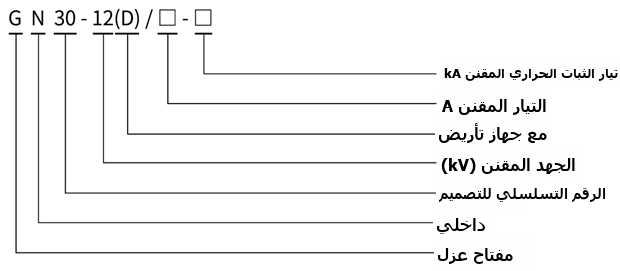

تعيين الطراز
| الرمز | المعنى |
|---|---|
| G | مفتاح الفصل |
| N | داخلي |
| 30 | رقم التصميم |
| 12 | الجهد المقنن (kV) |
| (D) | مع جهاز تأريض (GN30-12D) |
| □-□ | التيار الحراري المقنن (kA) / التيار المقنن (A) |
المعاملات الفنية الرئيسية
المعاملات الفنية الرئيسية لـ GN30-12 (صورة العينة الأصلية؛ الطراز كما هو موضح في الشكل). المعاملات الفنية الرئيسية لمفتاح الفصل الداخلي عالي الجهد الدوار GN30-12 موضحة في الجدول أعلاه.
| الطراز | الجهد المقنن (kV) | التيار المقنن (A) | تيار التحمل المقنن قصير المدة 4 s (القيمة الفعالة) (kA) | تيار التحمل المقنن الذروي (kA) |
|---|---|---|---|---|
| GN30-12/S400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12/S630-20 | 12 | 630 | 20 | 50 |
| GN30-12/S1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12/S1250-31.5 | 12 | 1250 | 31.5 | 80 |
| GN30-12D/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN30-12D/630-20 | 12 | 630 | 20 | 50 |
| GN30-12D/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN30-12D/1250-31.5 | 12 | 1250 | 31.5 | 80 |

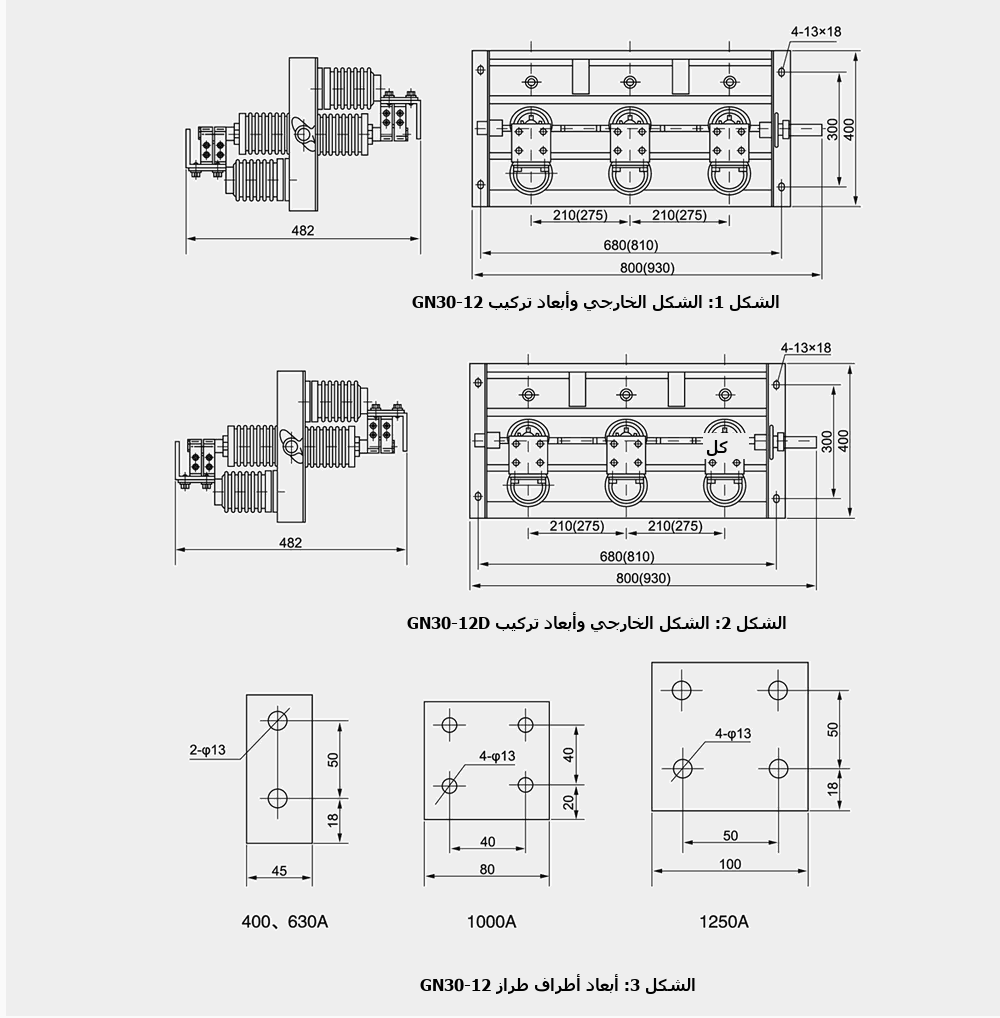

الأبعاد الخارجية وأبعاد التركيب
التركيب: تُثبَّت مجموعتان من العوازل والتلامسات على المستويين العلوي والسفلي للقاعدة المشتركة ثلاثية الأطوار، ويتم الفتح/الإغلاق بتدوير شفرة التلامس. يلبي هيكل شفرة التأريض من النوع D لمفتاح الفصل الداخلي عالي الجهد الدوار GN30-12 متطلبات الأمان المزدوجة للعزل والتأريض.
ظروف الخدمة
- الارتفاع لا يتجاوز 1000 m؛
- درجة حرارة الهواء المحيط: الحد الأعلى +40℃، الحد الأدنى -10℃؛
- الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90%؛
- الشدة الزلزالية لا تتجاوز الدرجة 8؛
- خالٍ من المواقع ذات الغبار الشديد والمواد الكيميائية المسببة للتآكل والمتفجرة؛
- خالٍ من الاهتزاز العنيف المتكرر.
