نظرة عامة على المنتج
سلسلة GN24-12D/630 هي جهاز داخلي، ثلاثي الأطوار AC 50 Hz، جهد مقنن 12 kV، مفتاح فصل مع مفتاح تأريض لفتح/إغلاق دوائر الجهد العالي الداخلية ذات الجهد ولكن بدون حمل.مفتاح الفصل الداخلي عالي الجهد GN24-12D/630 يضيف مفتاح تأريض خارج جسم مفتاح الفصل، مما يوفر الوظيفتين الأمنيتين المزدوجتين للعزل والتأريض.
تعيين الطراز
| الرمز | المعنى |
|---|---|
| G | مفتاح الفصل |
| N | النوع الداخلي |
| 24 | رقم التصميم |
| 12 | الجهد المقنن (kV) |
| C | جلبة اختراق الجدار |
| S | مفتاح تأريض مزدوج |
| D | مفتاح التأريض |
| I(II) | I: تأريض الطرف المتحرك مرتبط بالعمود الرئيسي؛ II: تأريض الطرف الثابت مرتبط بالعمود الرئيسي |
| 1(2) | 1: تشغيل باليد اليسرى؛ 2: تشغيل باليد اليمنى |
| □-□ | تيار التحمل المقنن قصير المدة 4 s (kA) / التيار المقنن (A) |
المعاملات الفنية الرئيسية
| البند | المعاملات |
|---|---|
| الجهد المقنن | 12 kV |
| التردد المقنن | 50 Hz |
| التيار المقنن | 630 A (الطراز GN24-12D/630) |
| مفتاح التأريض | مع مفتاح تأريض (النوع D) |
| آلية التشغيل | CS6-1 (نوع منفصل) |

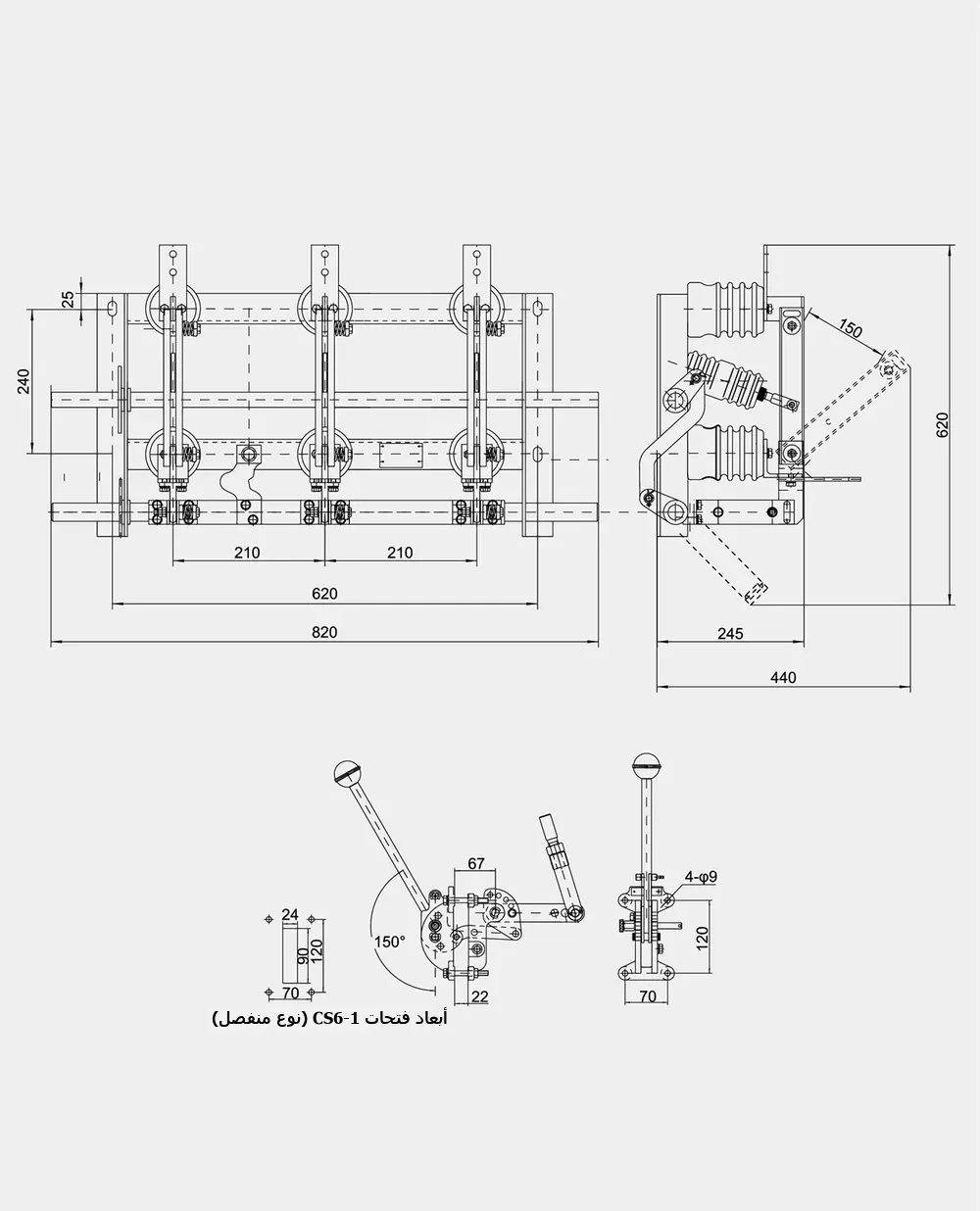

الأبعاد الخارجية وأبعاد التركيب
التركيب: مناظر أمامية وجانبية لمفتاح الفصل وأبعاد القطع لآلية CS6-1 (المنفصلة)، مع أبعاد التركيب؛ أبعاد تركيب مفتاح الفصل الداخلي عالي الجهد GN24-12D/630 تخضع لهذا الرسم.
ظروف الخدمة
- درجة حرارة الهواء المحيط: لا تزيد عن +40℃ ولا تقل عن -25℃؛
- الارتفاع: لا يتجاوز 1000 m؛
- الرطوبة النسبية: لا تزيد عن 90%؛
- موقع التطبيق: غير مناسب للمواقع التي تحتوي على مواد قابلة للاشتعال أو خطر انفجار أو تآكل كيميائي أو اهتزاز عنيف؛
- بيئة الخدمة: خالية من التلوث الشديد.
