نظرة عامة على المنتج
مفتاح الفصل الداخلي عالي الجهد GN19-12 هو معدات قطع وتحويل عالية الجهد تُستخدم في أنظمة الطاقة بجهد مقنن 12 kV، AC 50 Hz وما دون؛ وهو مزود بآلية تشغيل يدوية CS6-1 لفتح وإغلاق الدوائر المكهربة ولكن غير المحملة. تشمل المنتجات المشتقة النوع المقاوم للتلوث، والنوع الهضبي والإصدارات المزودة بجهاز عرض الخط المكهرب. هذه السلسلة مزودة بآليات يدوية CS6-1 (الطرازات المزودة بلوحات لها آليات مدمجة). وهو من النوع ثلاثي الأقطاب يتكون من القاعدة والعمود والرافعات، وعوازل عمودية من الخزف، والشفرة ولوحات الأطراف. يُثبَّت العمود على القاعدة بثلاث رافعات ملحومة، متصلة بالشفرة عبر عوازل قضيب السحب. يمتد العمود خارج القاعدة ويمكن لأي قسم الاتصال بآلية التشغيل. النوع C هو اختراق الجدار: C1 يعني الدوران على جانب اختراق الجدار، C2 الفصل على جانب اختراق الجدار، C3 اختراق الجدار من الجانبين. مفتاح الفصل الداخلي عالي الجهد GN19-12 بسيط التركيب ومريح التشغيل، وإصدار اختراق الجدار من النوع C يلبي مخططات التوزيع بتركيب اختراق الجدار.

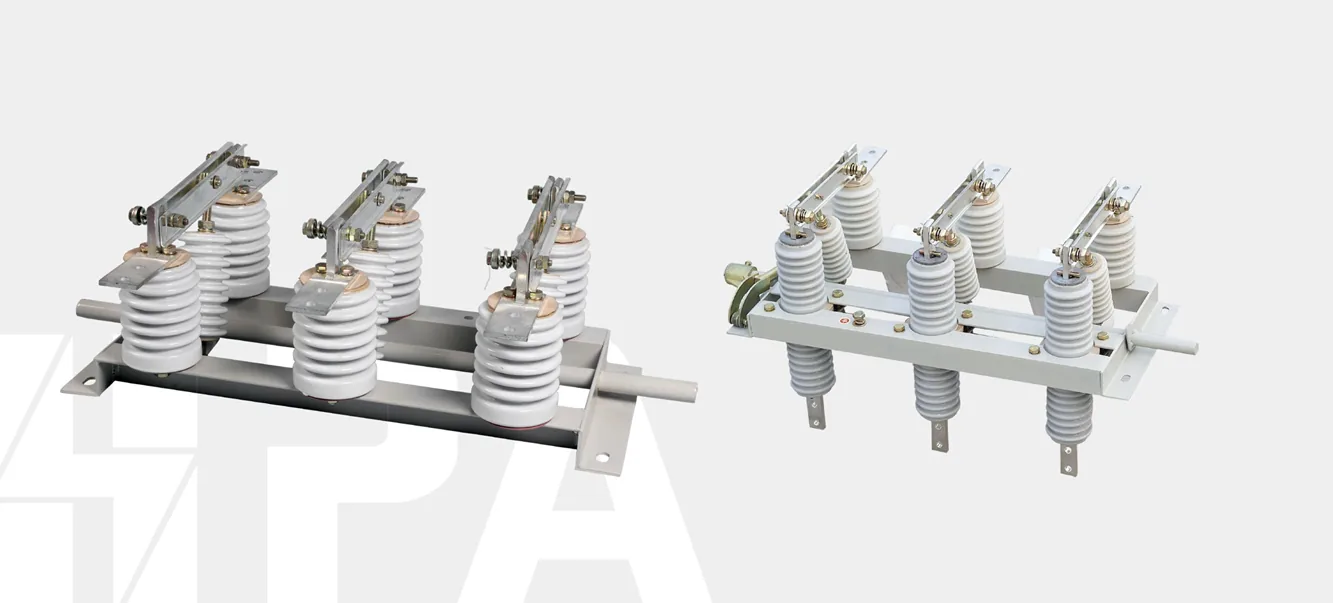

صورة منتج مفتاح الفصل الداخلي عالي الجهد GN19-12

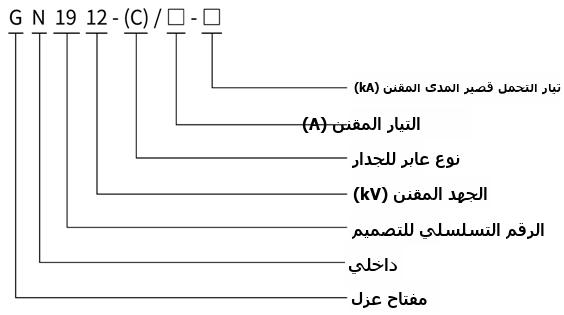

تعيين الطراز
| الرمز | المعنى |
|---|---|
| G | مفتاح الفصل |
| N | داخلي |
| 19 | رقم التصميم |
| 12 | الجهد المقنن (kV) |
| (C) | نوع اختراق الجدار (C1 دوران على جانب اختراق الجدار / C2 فصل على جانب اختراق الجدار / C3 اختراق الجدار من الجانبين) |
| □-□ | تيار التحمل المقنن قصير المدة (kA) / التيار المقنن (A) |
المعاملات الفنية الرئيسية

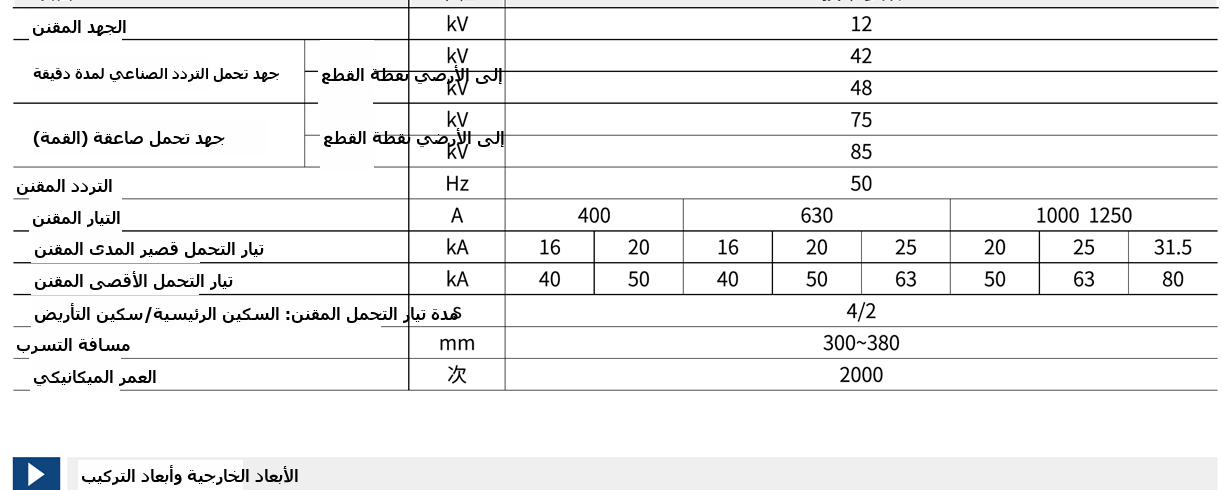

المعاملات الفنية الرئيسية لـ GN19-12 (صورة العينة الأصلية)
| البند | الوحدة | المعاملات الفنية | |||||||
|---|---|---|---|---|---|---|---|---|---|
| الجهد المقنن | kV | 12 | |||||||
| جهد التحمل بتردد القدرة لدقيقة واحدة | إلى الأرض | 42 | |||||||
| عبر الفتحة | 48 | ||||||||
| جهد التحمل لاندفاع الصاعقة (الذروة) | إلى الأرض | 75 | |||||||
| عبر الفتحة | 85 | ||||||||
| التردد المقنن | Hz | 50 | |||||||
| التيار المقنن | A | 400 | 630 | 1000 | 1250 | ||||
| تيار التحمل المقنن قصير المدة | kA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 |
| تيار التحمل المقنن الذروي | kA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 |
| مدة تيار التحمل المقنن قصير المدة للشفرة الرئيسية/شفرة التأريض | s | 4/2 | |||||||
| مسافة الزحف | mm | 300~380 | |||||||
| العمر الميكانيكي | عمليات | 2000 | |||||||

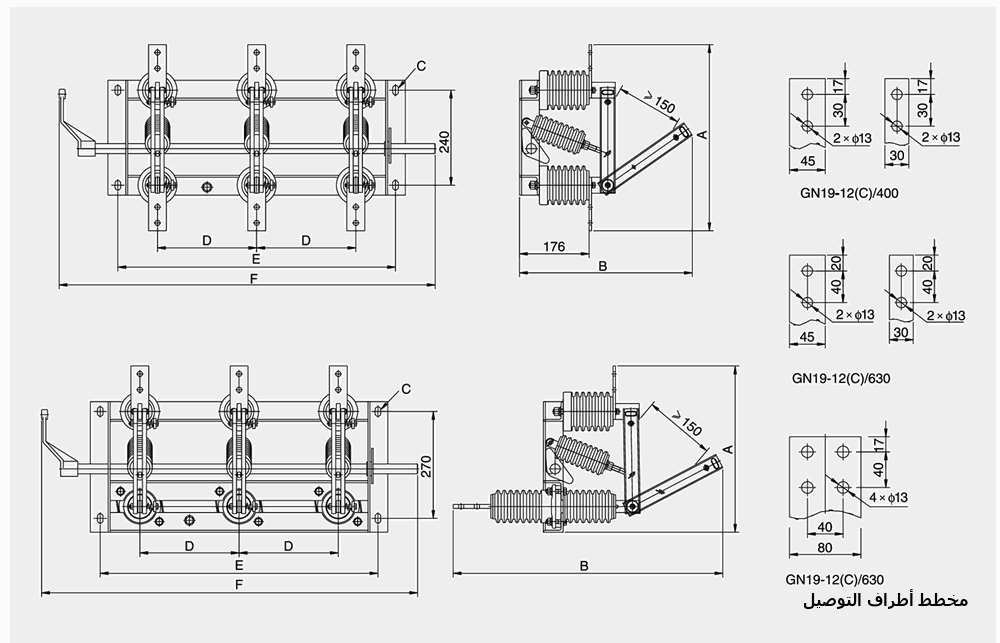

الأبعاد الخارجية وأبعاد التركيب
التركيب: القاعدة والعمود والرافعات، وعوازل عمودية من الخزف، والشفرة ولوحات الأطراف؛ يمتد العمود خارج القاعدة للاتصال بآلية التشغيل؛ النوع C هو اختراق الجدار.
ظروف الخدمة
- الارتفاع لا يتجاوز 1000 m؛
- درجة حرارة الهواء المحيط: -25℃ إلى +40℃؛
- الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90%؛
- الشدة الزلزالية لا تتجاوز الدرجة 8؛
- موقع التركيب: خالٍ من مخاطر الحريق والمواد القابلة للاشتعال والانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز العنيف.
يستخدم مفتاح الفصل الداخلي عالي الجهد GN19-12 آلية يدوية CS6-1 مع فتح/إغلاق بسيط وموثوق.
