نظرة عامة على المنتج
قاطع الدائرة الفراغي الخارجي عالي الجهد للتقسيم ZW32-12FG/630A (مفتاح watchdog) هو معدات توزيع خارجية بجهد مقنن 12 kV، ثلاثي الأطوار AC 50 Hz. يُستخدم القاطع بشكل رئيسي لقطع وإغلاق تيار الحمل وتيار التحميل الزائد وتيار قصر الدائرة في أنظمة الطاقة، ويوفر حماية فورية وحماية من خطأ الأرضي، وأعداد إعادة إغلاق قابلة للاختيار، وتحكم محلي/عن بعد واتصال عن بعد؛ يُستخدم للحماية والتحكم في أنظمة التوزيع للمحطات الفرعية والمؤسسات الصناعية والتعدينية. عندما يحدث عطل داخل منشأة العميل المتصلة بخط 12 kV عبر توصيل T، أو على الرغم من حدوثه على جانب العميل من مفتاح الدخول، فإن وقت عمل حمايته لا يتناسق مع حماية مفتاح الخروج للمحطة الفرعية، فإن مفتاح الخروج للمحطة الفرعية سيفتح. إذا كان العطل دائمًا وفشلت إعادة الإغلاق للمحطة الفرعية، فإن حادثًا داخل حدود عميل واحد للجهد المتوسط سيؤدي إلى انقطاع التيار عن خط التوزيع الرئيسي بأكمله. تسبب مثل هذه الحوادث المتتالية الشائعة في الشبكة خسائر فادحة للمجتمع. قاطع الدائرة الفراغي الخارجي عالي الجهد للتقسيم ZW32-12FG/630A (مفتاح watchdog) (المشار إليه فيما يلي باسم القاطع)، المثبت عند حدود المسؤولية للخط الهوائي، أي في الطرف الأمامي لخط دخول العميل، يزيل تلقائيًا أعطال الطور الواحد إلى الأرض وأعطال قصر الدائرة بين الأطوار داخل حدود العميل، مما يمنع انتشار الأعطال إلى الخط الرئيسي، ويضمن سلامة التزويد للعملاء غير المعطوبين ويحسن موثوقية التزويد. لذلك، يُستخدم قاطع الدائرة الفراغي الخارجي عالي الجهد للتقسيم ZW32-12FG/630A (مفتاح watchdog) على نطاق واسع على الخطوط الهوائية لشبكات التوزيع الحضرية والريفية. قاطع الدائرة الفراغي الخارجي عالي الجهد للتقسيم ZW32-12FG/630A سهل التركيب، ويتطلب صيانة قليلة ويمكنه العمل بشكل موثوق على الخطوط الهوائية لشبكات التوزيع الخارجية لفترة طويلة.

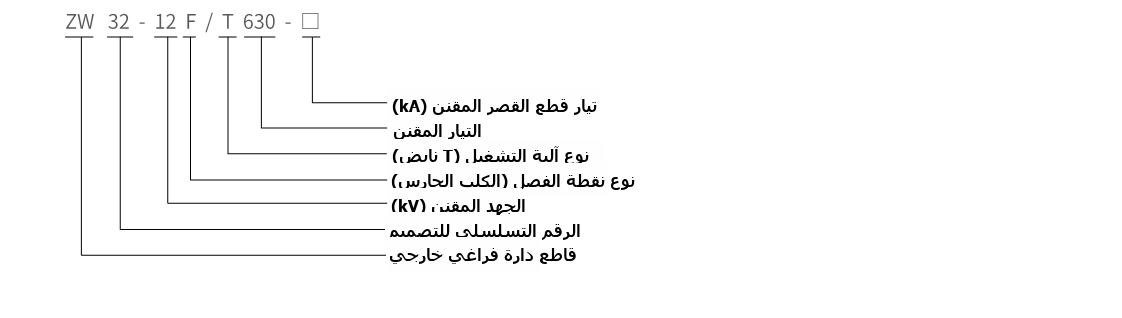

تعيين النوع
ظروف الخدمة العادية
◇ درجة حرارة الهواء المحيط: -40℃ إلى +40℃؛
◇ الارتفاع: لا يتجاوز 2000 m؛ سرعة الرياح لا تتجاوز 34 m/s (ما يعادل 700 Pa على سطح أسطواني)؛ درجة التلوث: Ⅳ؛
◇ لا يوجد اهتزاز عنيف متكرر؛ الشدة الزلزالية لا تتجاوز الدرجة 8؛
◇ خالٍ من مخاطر الحريق والانفجار والتآكل الكيميائي.
| رقم | البند | الوحدة | القيمة |
|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 |
| 2 | التردد المقنن | Hz | 50 |
| 3 | التيار المقنن | A | 630 |
| 4 | تيار القطع المقنن لقصر الدائرة | kA | 20 |
| 5 | تيار التحمل المقنن الذروي | kA | 50 |
| 6 | تيار التحمل المقنن قصير المدة | kA | 20 |
| 7 | تيار الإغلاق المقنن لقصر الدائرة (الذروة) | kA | 50 |
| 8 | التحمل الميكانيكي | عمليات | 10000 |
| 9 | عدد عمليات القطع المقننة لقصر الدائرة | عمليات | 30 |
| 10 | جهد التحمل بتردد القدرة (1 دقيقة): (رطب)/(جاف) بين الأطوار وإلى الأرض/الفجوة | kV | 42/48 |
| 11 | جهد التحمل لصدمة الصواعق (الذروة) بين الأطوار وإلى الأرض/الفجوة | kV | 75/85 |
| 12 | جهد التحمل بتردد القدرة لمدة 1 دقيقة للدائرة الثانوية | kV | 2 |

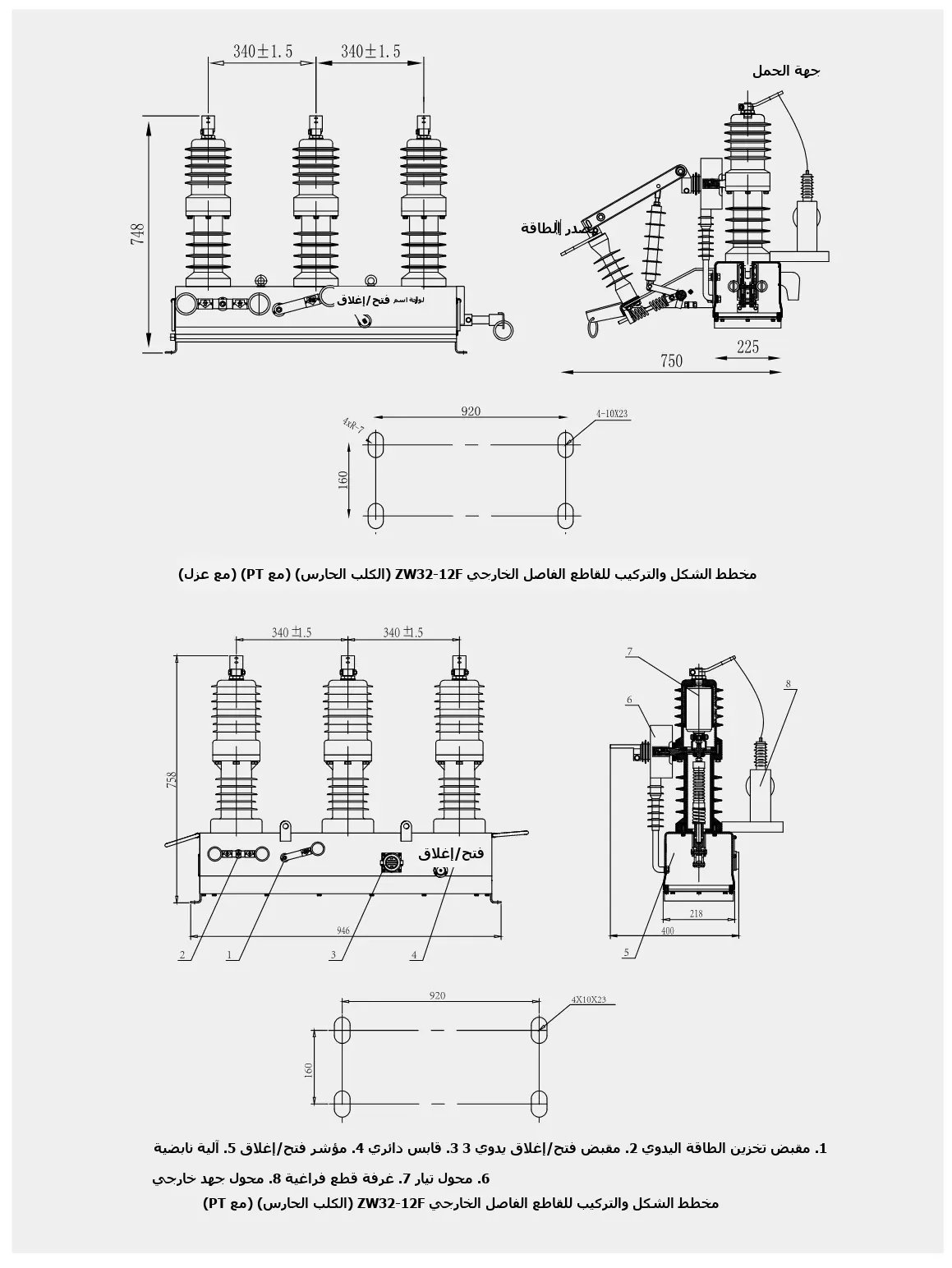

أبعاد المخطط الخارجي والتركيب
