نظرة عامة على المنتج
سلسلة قاطع الدائرة الفراغي الخارجي عالي الجهد ZW20A-12/T (المشار إليها فيما يلي باسم القاطع) هي معدات توزيع خارجية بجهد مقنن 12 kV، ثلاثي الأطوار AC 50 Hz. يعتمد إطفاء القوس بالفراغ وغاز SF6 كوسط عازل، وهو نسخة محسّنة من قاطع الدائرة الفراغي المثبت على العمود ZW20-12. يعتمد الخزان تقنية هيكل إحكام الغاز ومضاد الانفجار والعزل VSP5 المستوردة من توشيبا اليابان؛ كما تم تحسين أداء الإحكام لأنابيب الدخول/الخروج، مما يعطي إحكامًا عامًا ممتازًا، لذا فإن غاز SF6 المملوء داخليًا لا يتسرب ولا يتأثر بالبيئة الخارجية؛ تم تصغير آلية التشغيل الزنبركية وتحسينها للموثوقية والاستقرار، واعتماد محرك رئيسي متسلسل مباشر المفعول ونظام فصل متعدد المستويات، بموثوقية واستقرار أعلى بعدة مرات من آليات التشغيل الزنبركية المحلية التقليدية؛ يعتمد التلامس بين العمود والكم في الدائرة الرئيسية هيكل ساعة السلسلة المنقبضة داخليًا والمنبسطة خارجيًا، مما يعطي مقاومة تلامس منخفضة للدائرة الرئيسية وارتفاع درجة حرارة منخفض. لذلك، فإن قاطع الدائرة الفراغي الخارجي المثبت على العمود ZW20A-12/630A هو منتج بدون صيانة وخيار ممتاز بين قواطع الدائرة المثبتة على الأعمدة. بالمقارنة مع ZW20-12، يوفر ZW20A-12/630A بالإضافة إلى ذلك حماية من التيار الزائد ومؤشر تخزين طاقة زنبرك الآلية، ومجهز بمقبس طيران للتوصيل الكهربائي الثانوي، مما يسهل التكامل مع وحدات التحكم الذكية. جلب الأداء الكهربائي والميكانيكي الممتاز لقاطع الدائرة الفراغي الخارجي المثبت على العمود ZW20A-12/630A تطبيقًا واسعًا. يُستخدم بشكل رئيسي لقطع وإغلاق تيار الحمل وتيار قصر الدائرة في أنظمة الطاقة 10 kV، ومناسب للحماية والتحكم في أنظمة التوزيع للمحطات الفرعية والمؤسسات الصناعية والتعدينية، ومناسب بشكل خاص للأماكن ذات العمليات الشبكية المتكررة. عند دمجه مع وحدة تحكم، يتمتع المنتج بوظائف ممتازة لقاطع إعادة الإغلاق؛ قاطع الدائرة الفراغي الخارجي المثبت على العمود ZW20A-12/630A مدمج، ويتطلب صيانة قليلة ويمكنه العمل بشكل موثوق على خطوط التوزيع الخارجية لفترة طويلة.

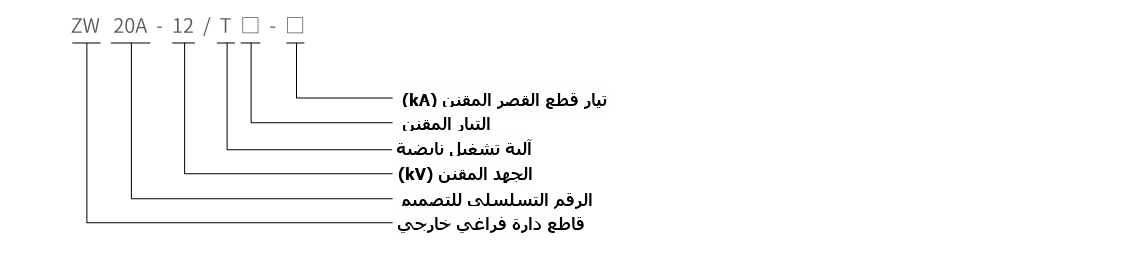

تعيين النوع
| رقم | البند | الوحدة | القيمة | |
|---|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 | |
| 2 | التردد المقنن | Hz | 50 | |
| 3 | التيار المقنن | A | 630 | 1000 |
| 4 | تيار القطع المقنن لقصر الدائرة | kA | 20 | 25 |
| 5 | تيار التحمل المقنن الذروي | kA | 50 | 63 |
| 6 | تيار التحمل المقنن قصير المدة | kA | 20 | 25 |
| 7 | تيار الإغلاق المقنن لقصر الدائرة | kA | 50 | 63 |
| 8 | تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | ||
| 9 | التحمل الميكانيكي | عمليات | 10000 | |
| 10 | عدد عمليات قطع التيار المقنن | عمليات | 10000 | |
| 11 | عدد عمليات القطع المقننة لقصر الدائرة | عمليات | 30 | |
| 12 | جهد التحمل بتردد القدرة 1 دقيقة | (رطب) بين الأطوار وإلى الأرض | kV | 34 |
| (جاف) بين الأطوار وإلى الأرض/الفجوة | kV | 42/48 | ||
| 13 | جهد التحمل لصدمة الصواعق | بين الأطوار وإلى الأرض/الفجوة | kV | 75/85 |
| 14 | جهد التحمل بتردد القدرة لمدة 1 دقيقة للدائرة الثانوية | 2000 | ||
| 15 | الوزن | kg | حوالي 140 | |
| 16 | فجوة التلامس | mm | 9+1-0.5 | |
| 17 | تجاوز التلامس | mm | 3+1 | |
| 18 | متوسط سرعة الفتح | m/s | -0.51.2±0.2 | |
| 19 | متوسط سرعة الإغلاق | m/s | 0.6+0.2 | |
| 20 | جهد التشغيل المقنن | AC/DC220 | ||
| 21 | ضغط غاز SF6 المقنن (مقياس) | MPa | 0 |

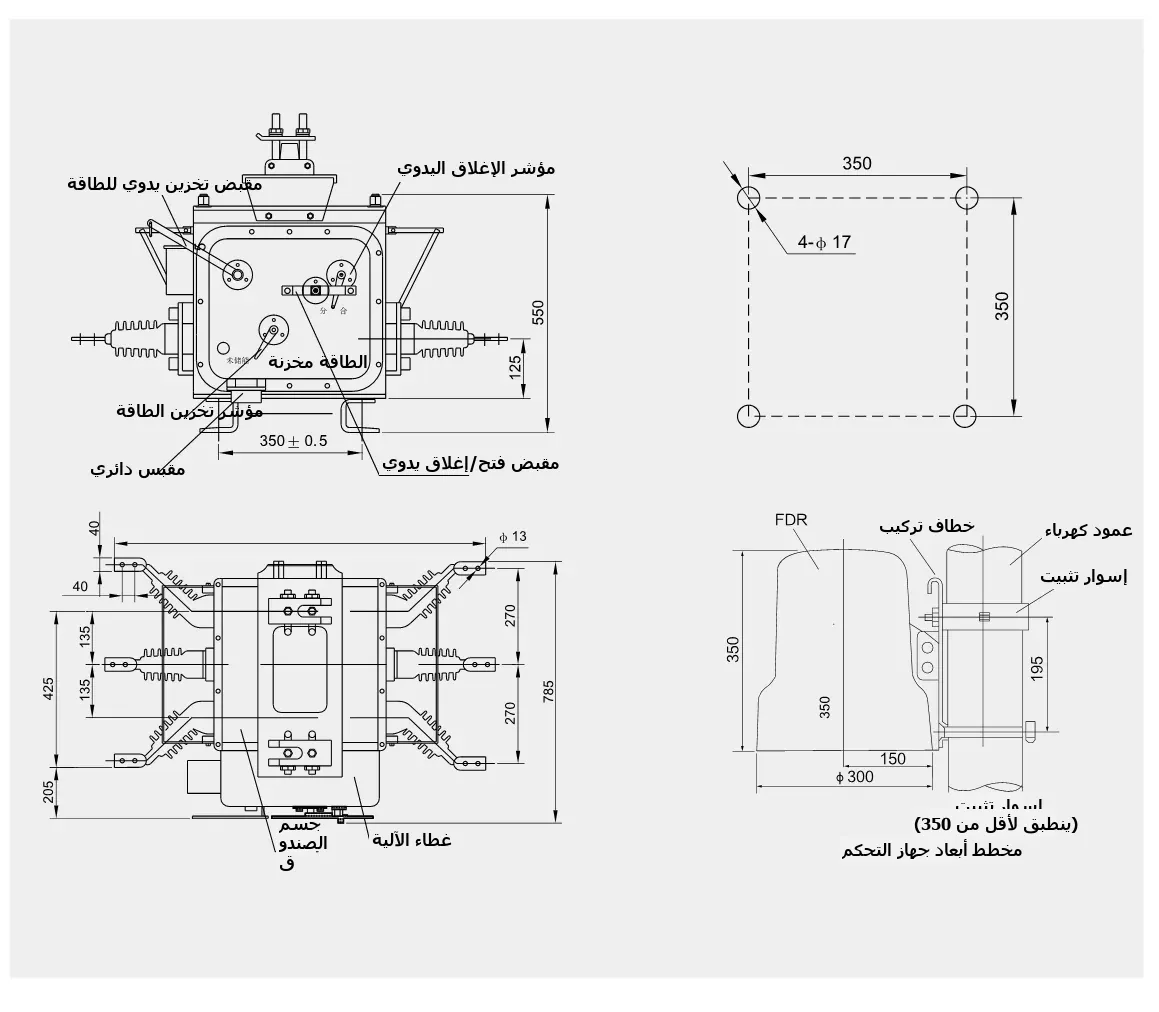

أبعاد المخطط الخارجي والتركيب
