نظرة عامة
يعتمد قاطع الدائرة الفراغي عالي الجهد الداخلي المحكم الإغلاق الصلب من سلسلة ZV1(VS1)-12 على بنية عزل صلبة. باستخدام تقنية الإغلاق الصلب المتقدمة بالإيبوكسي، تم دمج أنبوب التفريغ الفراغي، والدائرة الموصلة الرئيسية، ودعامة العزل في عمود محكم الإغلاق واحد للمرة الأولى، مما يحل بشكل جذري مشكلة مقاومة البيئة لقاطع الدائرة الفراغي ويوسع تطبيقه. يعتمد العمود المحكم الإغلاق المتكامل على تقنية تهوية ذاتية الحمل الحراري الحاصلة على براءة اختراع، مما يحل بذكاء صعوبة تبديد الحرارة الناتجة عن بنية العزل الصلب. هذه السلسلة هي أول قاطع دائرة في الصين يحقق مفهوم عدم الصيانة. يضمن أنبوب التفريغ الفراغي طويل العمر وتقنية الإغلاق الصلب المصبوب بالإيبوكسي عمودًا محكم الإغلاق متكاملًا بدون صيانة؛ وفي الوقت نفسه، تضمن آلية التشغيل المغناطيسية الدائمة عالية الموثوقية آلية تشغيل بدون صيانة، ويحل جزء التحكم الإلكتروني محل المفتاح المساعد التقليدي بمفتاح تقاربي ضوئي، مع مصدر طاقة إلكتروني بالكامل ووحدة تحكم ذكية تضمن جزء تحكم إلكتروني بدون صيانة.

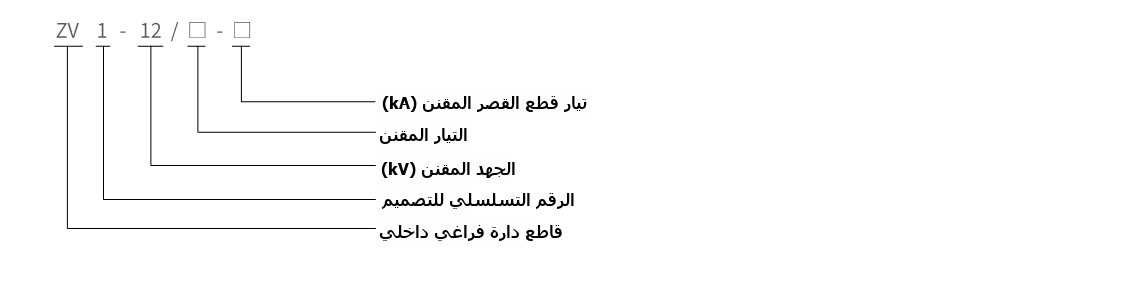

تسمية النوع
بيئة الخدمة العادية
بالنسبة لقاطع الدائرة الفراغي ZV1(VS1)-12، تكون بيئة الخدمة العادية كما يلي: يستخدم قاطع الدائرة الفراغي ZV1(VS1)-12 الإغلاق الصلب بالإيبوكسي لأنبوب التفريغ الفراغي والدائرة الموصلة الرئيسية، ويوفر تيارات قطع قصر الدائرة المقننة 20/25 kA و31.5 kA و40 kA لتيارات مقننة 630 A و1250 A و1600 A.
1. درجة حرارة المحيط: لا تزيد عن 40°C، ولا تقل عن -10°C (يُسمح بالتخزين والنقل عند -30°C).
2. الارتفاع: لا يتجاوز 1000m. عند الارتفاعات الأعلى، يجب زيادة مستوى العزل المقنن وفقًا لذلك.
3. الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%؛ ضغط البخار المشبع المتوسط اليومي لا يزيد عن 2.2×10³ MPa، والمتوسط الشهري لا يزيد عن 1.8×10³ MPa.
4. شدة الزلازل: لا تتجاوز الدرجة 8.
5. مواقع خالية من الحرائق والانفجارات والتلوث الشديد والتآكل الكيميائي والاهتزاز العنيف.

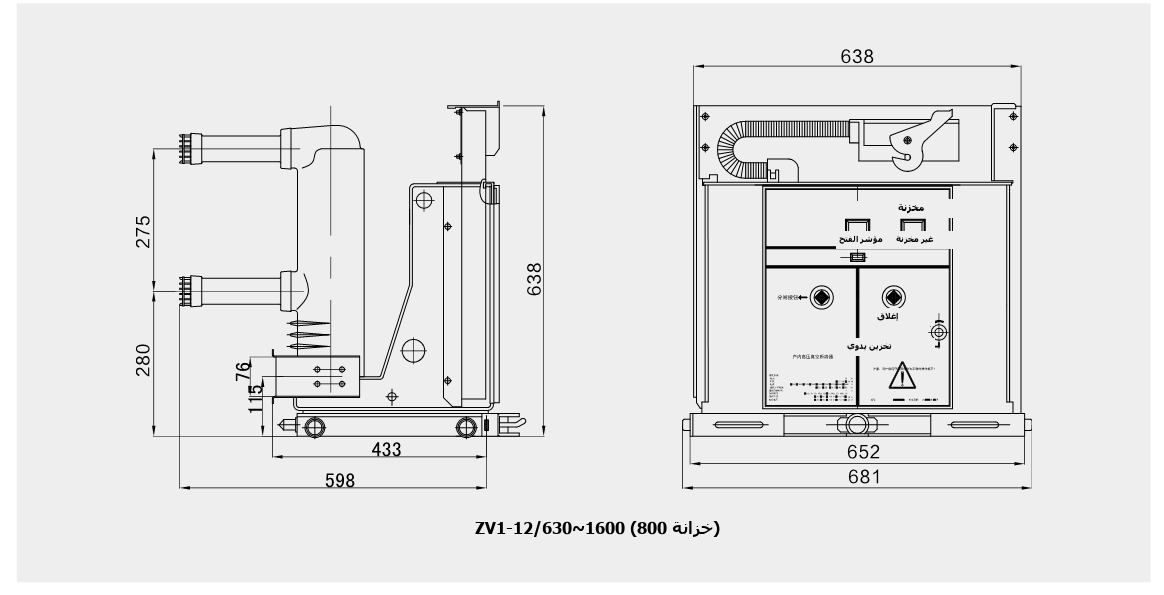

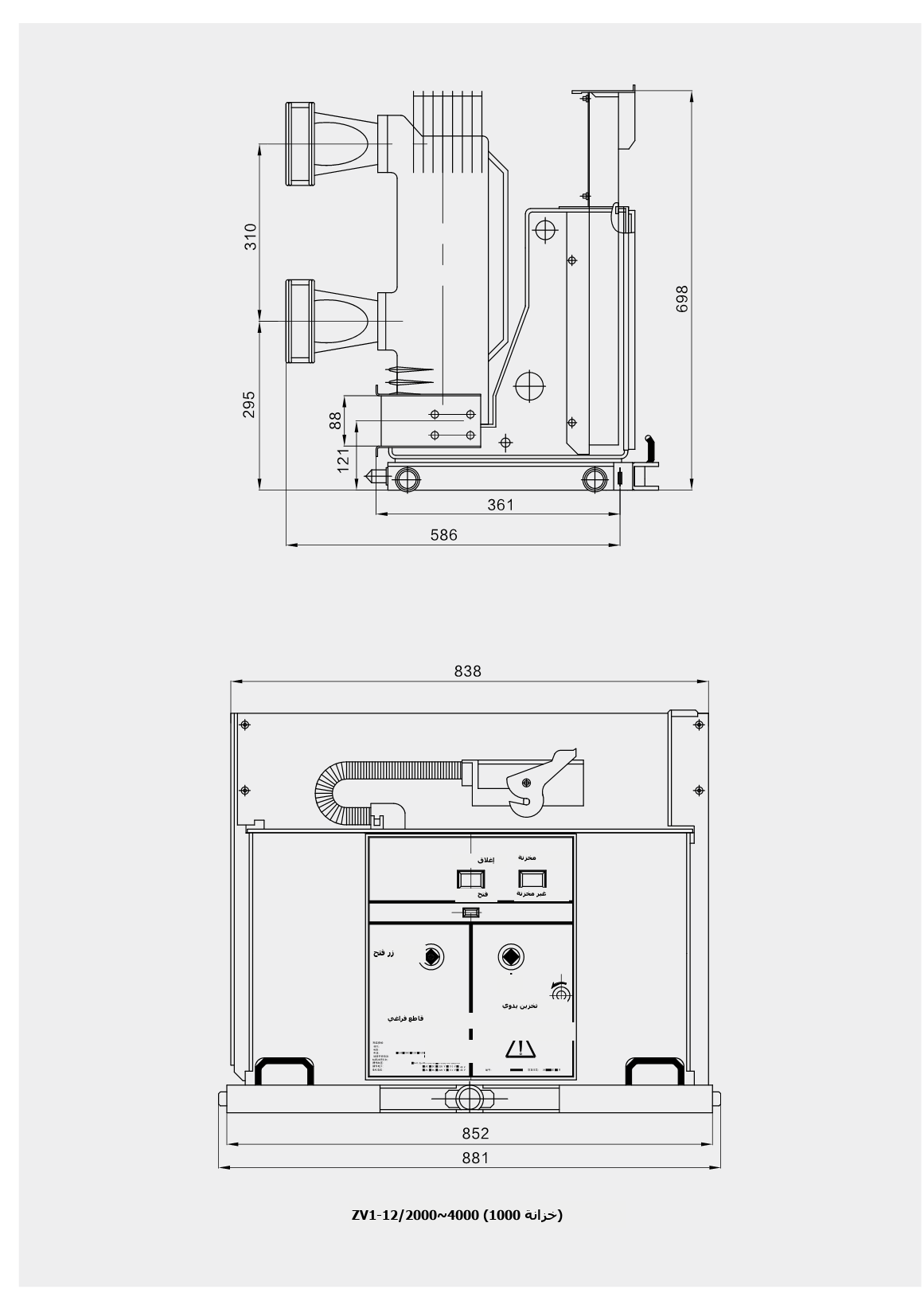

الأبعاد الخارجية وأبعاد التركيب
المعاملات الفنية
بالنسبة لقاطع الدائرة الفراغي ZV1(VS1)-12، تكون بيئة الخدمة العادية كما هو موضح أعلاه، وتُدرج المعاملات الفنية الرئيسية في الجدول أدناه.
| الرقم | البند | الوحدة | البيانات | ||||
|---|---|---|---|---|---|---|---|
| 1 | الجهد المقنن | kV | 12 | ||||
| 2 | أقصى جهد تشغيل مقنن | kV | 12 | ||||
| 3 | التيار المقنن | A | 63 | 6301250 | 12501600 | ||
| 16002000 | 20002500 | ||||||
| 1250 | 25003150 | 31504000 | |||||
| 4 | تيار قطع قصر الدائرة المقنن (تيار الاستقرار الحراري المقنن، القيمة الفعالة) | kA | 20/25 | 31.5 | 40 | ||
| 5 | تيار وصل قصر الدائرة المقنن (الذروة) | kA | 50/63 | 80 | 100 | ||
| 6 | تيار الذروة المقنن للتحمل (تيار الاستقرار الديناميكي المقنن، الذروة) | kA | 50/63 | 80 | 100 | ||
| 7 | تيار التحمل المقنن قصير المدة (4s) | kA | 20/25 | 31.5 | 40 | ||
| 8 | جهد التحمل المقنن لتردد القدرة (قبل/بعد القطع) / دقيقة واحدة | kV | 42 إلى الأرض (48 عبر الفجوة المفتوحة) | ||||
| جهد التحمل المقنن لصاعقة البرق (الذروة، قبل/بعد القطع) | 75 إلى الأرض (85 عبر الفجوة المفتوحة) | ||||||
| 9 | مدة قصر الدائرة المقننة | 4 | |||||
| 10 | تسلسل التشغيل المقنن | O-0.3s-CO-180s-CO | |||||
| 11 | التحمل الميكانيكي | مرات | 20000 | ||||
| 12 | عدد عمليات قطع قصر الدائرة المقننة | مرات | 50 | ||||
| 13 | جهد الإغلاق المقنن لآلية التشغيل (تيار مستمر) | AC, DC110, 220 | |||||
| 14 | جهد الفتح المقنن لآلية التشغيل (تيار مستمر) | AC, DC110, 220 | |||||
| 15 | فجوة التلامس | mm | 11±1 | ||||
| 16 | تجاوز الحد (ضغط نابض التلامس) | mm | 3.5±0.5 | ||||
| 17 | زمن ارتداد الفتح/الإغلاق ثلاثي الأطوار | ms | ≤2 | ||||
| 18 | زمن ارتداد إغلاق التلامس | ms | ≤2 | ||||
| 19 | متوسط سرعة الفتح | m/s | 0.9~1.2 | ||||
| متوسط سرعة الإغلاق | m/s | 0.5~0.8 | |||||
| 20 | زمن الفتح | عند أقصى جهد تشغيل | s | ≤0.05 | |||
| 21 | عند أدنى جهد تشغيل | ≤0.08 | |||||
| 22 | زمن الإغلاق | 0.1 | |||||
| 23 | مقاومة الدائرة الرئيسية لكل طور | uΩ | 630≤50 | 1250≤45 | |||
| 24 | السماكة التراكمية المسموح بها لتآكل التلامس | mm | 3 | ||||
