نظرة عامة على المنتج
صندوق التوزيع الخارجي المتكامل من سلسلة YCJP هو جهاز توزيع خارجي متكامل يجمع بين القياس ودوائر الخروج والتعويض بالقدرة التفاعلية ووظائف أخرى. يوفر الحماية من قصر الدائرة والحمولة الزائدة والجهد الزائد والتسرب الأرضي، ويتميز بحجم صغير ومظهر جذاب واقتصادية وعملية. يُثبّت على عمود محول مثبت على عمود خارجي، وهو منتج توزيع جديد ومثالي لتحديثات الشبكات الحضرية والريفية. يتوفر هيكل الغلاف لصندوق التوزيع الخارجي المتكامل من سلسلة YCJP بنوعين: عمودي وأفقي، بدرجة حماية IP54.

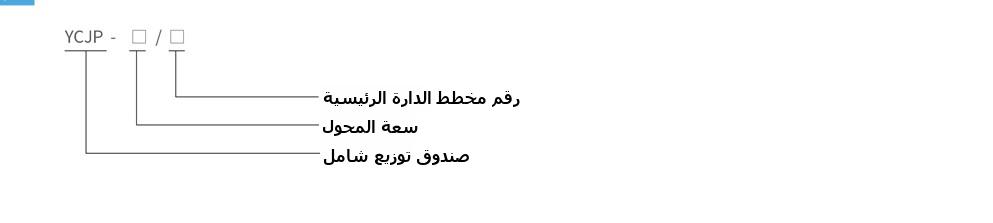

تسمية النوع
ظروف الخدمة العادية
- درجة حرارة الجو المحيط: من -25 ℃ إلى +40 ℃;
- الرطوبة النسبية: المتوسط اليومي لا يزيد عن 90%، والمتوسط الشهري لا يزيد عن 90%;
- الارتفاع عن سطح البحر: لا يزيد عن 2000 m;
- يُركّب في مكان خالٍ من الاهتزازات والصدمات العنيفة ومن الغازات المسببة للتآكل.
الخصائص الهيكلية
يتوفر هيكل الغلاف بنوعين عمودي وأفقي. يُثنى الغلاف من صفيحة فولاذ مقاوم للصدأ عالية الجودة بسماكة 2 mm بعملية طي متعددة (أو من لوح مركب مزدوج الطبقات من الفولاذ المقاوم للصدأ ذي بنية قرص العسل يوفر مقاومة اللهب والصداقة البيئية والعزل الحراري ومقاومة التكثف)، باستخدام عملية لحام خاصة للفولاذ المقاوم للصدأ؛ بعد التشكيل، يتمتع الغلاف بقوة إجمالية عالية وسطح أملس كالمرآة دون علامات لحام مرئية. العوارض (الألواح) الداخلية للتثبيت مجلفنة بالغمر الساخن لضمان عدم التآكل لمدة عشرين عامًا. يحتوي الغلاف على أبواب في الأمام والخلف لتسهيل التشغيل والصيانة؛ الأبواب مزودة بشرائط إحكام عالية المرونة ومقاومة للتقادم، وكل باب مزود بقفل سطحي وقفل مخفي، والقفل السطحي مزود بغطاء واقٍ من المطر مانع للانسداد ومقاوم للصدأ. حجرة القياس مغلقة بالكامل بجهاز ختم بالرصاص. يُركّب على جانب الغلاف قناة كابلات دخول واقية من المطر والمواد الغريبة؛ وتُثقب في الأسفل فتحات تهوية وفتحات خروج الكابلات، ويُوفر في الأعلى مجرى تهوية وشبكة سلكية، مما يمنح وظائف الحماية من الماء والصدأ والغبار والمواد الغريبة، بدرجة حماية IP54. العوارض (الألواح) الداخلية للتثبيت في صندوق التوزيع الخارجي المتكامل من سلسلة YCJP مجلفنة بالغمر الساخن لضمان عدم التآكل لمدة عشرين عامًا.
المعاملات الفنية الرئيسية
| الرقم | الاسم | الوحدة | القيمة |
|---|---|---|---|
| 1 | سعة المحول | kVA | 30~400 |
| 2 | الجهد التشغيلي المقنن | V | AC400 |
| 3 | جهد تشغيل الدائرة المساعدة | V | AC220,AC380 |
| 4 | التردد المقنن | Hz | 50 |
| 5 | التيار المقنن | A | ≤ 630 |
| 6 | تيار التشغيل المتبقي المقنن | mA | 30~300 قابل للتعديل |
| 7 | درجة الحماية | - | IP54 |

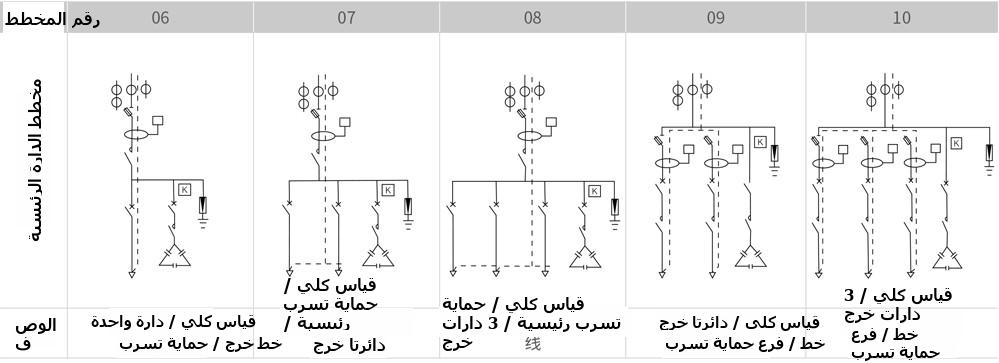

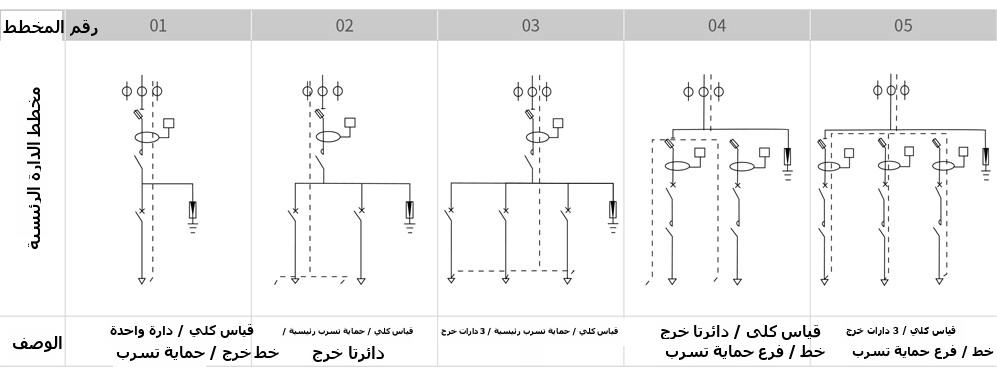

مخططات الدائرة الرئيسية

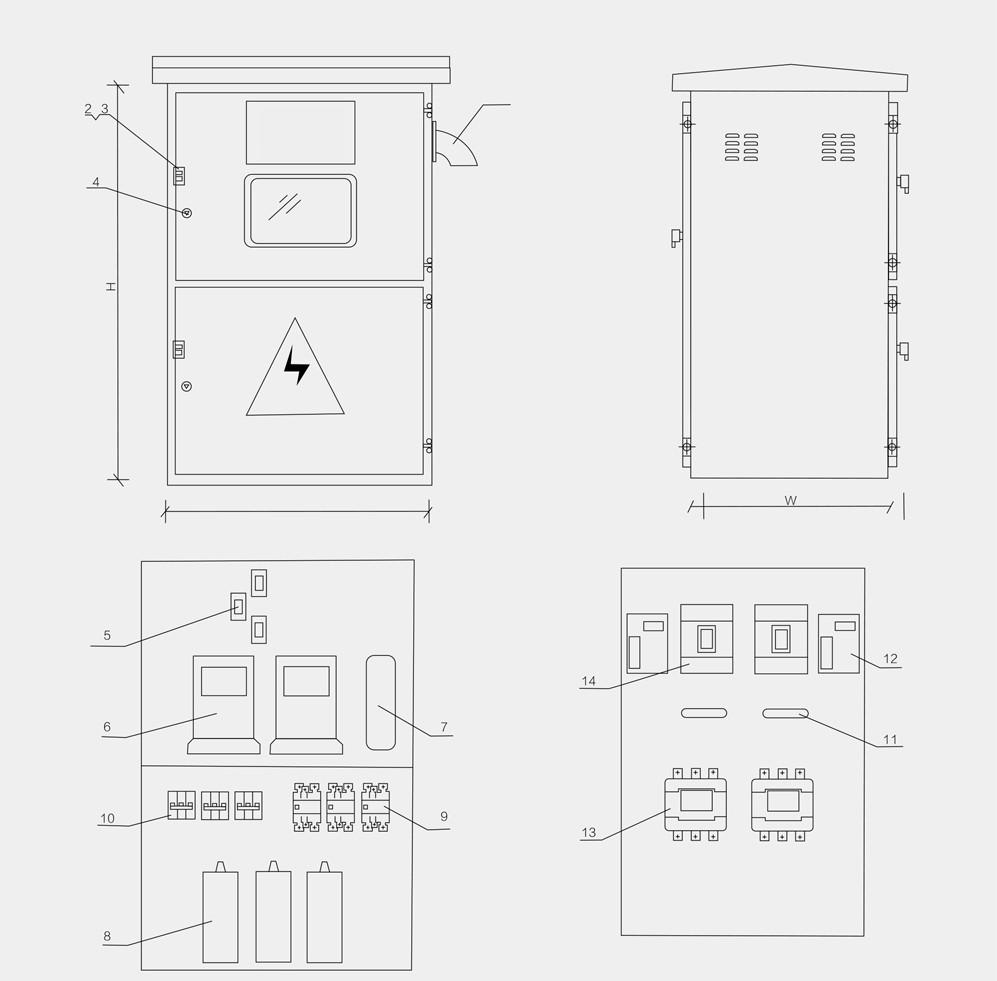

تخطيط المكونات الداخلية (الأمام)
- 1. قناة كابلات الدخول
- 2. قفل الباب (القفل السطحي)
- 3. غطاء واقٍ من المطر لقفل الباب
- 4. قفل الباب (القفل المخفي)
- 5. محول التيار
- 6. عداد القياس
- 7. صندوق التوصيل
- 8. مكثف
- 9. كونتاكتور تبديل المكثف
- 10. قاطع الدائرة المصغر
تخطيط المكونات الداخلية (الخلف)
- 11. محول التيار ذو التسلسل الصفري
- 12. مرحل التسرب الأرضي
- 13. كونتاكتور خروج التيار المتردد
- 14. قاطع الدائرة الهوائي للخروج
الشكل 2: هيكل الغلاف الخارجي (النوع العمودي)
الأبعاد الخارجية للغلاف
الأبعاد الخارجية للغلاف الأفقي
| سعة المحول | رقم المخطط | L | W | H |
|---|---|---|---|---|
| 30~100kVA | 01、06 | 800 | 450 | 700 |
| 30~250kVA | 02、04、07、09 | 900 | 500 | 700 |
| 100~400kVA | 03、05、08、10 | 1100 | 600 | 800 |
الأبعاد الخارجية للغلاف العمودي
| سعة المحول | رقم المخطط | L | W | H |
|---|---|---|---|---|
| 30~100kVA | 01、06 | 600 | 450 | 1000 |
| 30~250kVA | 02、04、07、09 | 700 | 500 | 1000 |
| 100~400kVA | 03、05、08、10 | 800 | 600 | 1100 |

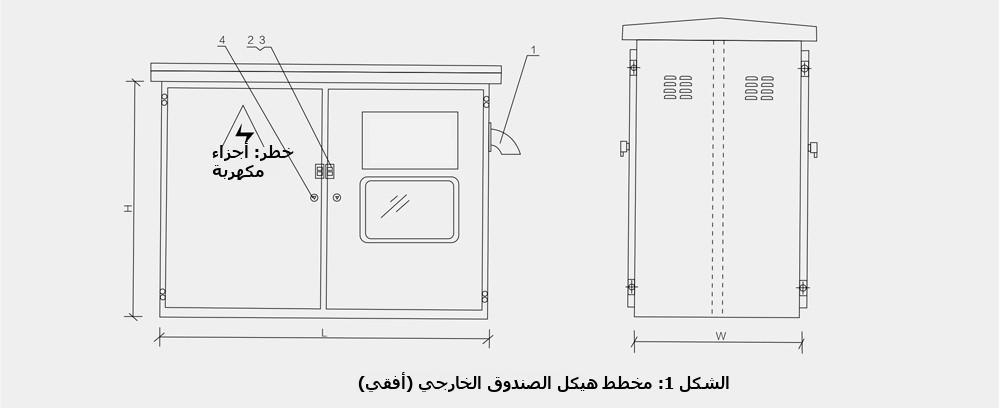

مخطط هيكل الغلاف
