نظرة عامة على المنتج
خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 تُستخدم في محطات الطاقة والمؤسسات الصناعية والتعدينية لتوزيع الطاقة في أنظمة ثلاثية الأطوار رباعية الأسلاك أو ثلاثية الأطوار خماسية الأسلاك بجهد تيار متردد 500 V وأقل. خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 هي وحدة داخلية تُركب ملاصقة للجدار وتُصان من الأمام.

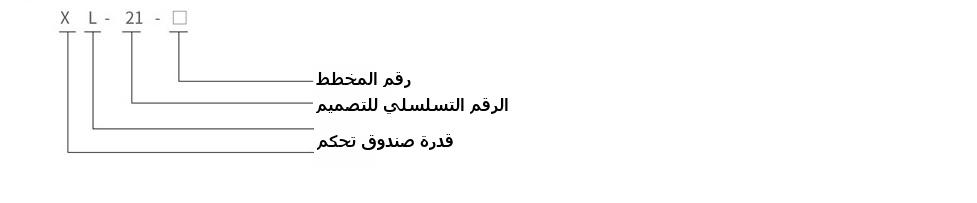

تسمية النوع
الميزات الهيكلية
خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 من النوع المغلق، بغلاف مثني من صفائح الفولاذ؛ يتم تركيب مقبض تشغيل مفتاح السكين على الجزء العلوي من العمود الأيمن في مقدمة الصندوق ويمكن استخدامه لتبديل مصدر الطاقة. يتم تركيب فولتمتر على مقدمة الصندوق للإشارة إلى جهد قضيب التوصيل. يوجد باب في المقدمة؛ عند فتح الباب تتعرض جميع المعدات الداخلية لسهولة الفحص والصيانة. يستخدم الصندوق مكونات مصممة محليًا ويتميز بهيكل مدمج وصيانة مريحة ومزيج مرن من مخططات الدوائر. بالإضافة إلى قواطع الدائرة الهوائية والمصهرات للحماية من قصر الدائرة، فإن الصندوق مزود أيضًا بملامسات ومرحلات حرارية، ويمكن تركيب أزرار التشغيل ومصابيح المؤشر على الباب الأمامي.
ظروف الخدمة
- درجة الحرارة المحيطة: -50 ℃ إلى +40 ℃، مع متوسط درجة حرارة خلال 24 ساعة لا يزيد عن +36 ℃;
- الارتفاع: لا يزيد عن 2000 m;
- الرطوبة النسبية: لا تزيد عن 50% عند درجة حرارة الهواء المحيط +40 ℃;
- يُسمح برطوبة نسبية أعلى عند درجات حرارة منخفضة (على سبيل المثال 90% عند +20 ℃); يُسمح بالتكاثف المعتدل بسبب تغيرات درجة الحرارة;
- يجب ألا يزيد ميل المعدات عن المستوى الرأسي أثناء التركيب عن 5°، ويجب تركيب المعدات في مكان خالٍ من الاهتزاز والصدمات والتآكل العنيفة.
التشغيل والصيانة والخدمة
بعد التركيب أو الصيانة، يجب إخضاع خزانة توزيع الطاقة للفحوصات والاختبارات التالية قبل وضعها في الخدمة (تعتمد الفحوصات والاختبارات بعد الصيانة على طبيعة الصيانة).
- تحقق مما إذا كانت المعدات الكهربائية والتوصيلات الثانوية المركبة داخل خزانة توزيع الطاقة تتوافق مع الرسومات.
- تحقق مما إذا كانت مفاتيح السكين والمفاتيح الهوائية المستخدمة للتشغيل مرنة وخالية من الانحشار.
- تحقق مما إذا كانت تلامسات المعدات الكهربائية المركبة في حالة جيدة وما إذا كانت تلبي متطلبات المعدات نفسها.
- تحقق من عدم وجود أجسام غريبة داخل خزانة توزيع الطاقة وأن مسامير التثبيت في جميع الأجزاء غير مفكوكة.
الأبعاد الخارجية وأبعاد التركيب
- الأبعاد الخارجية وأبعاد التركيب لهيكل النوع A لخزانة توزيع الطاقة موضحة في الشكل 1.
- الأبعاد الخارجية وأبعاد التركيب لهيكل النوع B لخزانة توزيع الطاقة موضحة في الشكل 2.
4
المعاملات الفنية الرئيسية
مجموعة مفتاح-مصهر
| الموديل | التيار المقنن (A) | التيار المقنن لوصلة المصهر (A) | ملاحظات |
|---|---|---|---|
| HR3-400/34 | 400 | 150,200,250,300,350,400 | لا توجد وصلة مصهر عند تركيب شفرات العزل |
محول التيار
| الموديل | التيار المقنن (A) | التيار الثانوي (A) | ملاحظات |
|---|---|---|---|
| LM-0.5 | 75、100、150、200、300、600 | 5 | - |
المصهر
| الموديل | المصهر | التيار المقنن لوصلة المصهر (A) | ملاحظات |
|---|---|---|---|
| RL1-15 | 15 | 2、4、5、6、10、15 | - |
| RL1-60 | 60 | 20、25、30、35、40、50、60 | - |
| RL1-100 | 100 | 30、40、50、60、80、100 | - |
| RL1-200 | 200 | 80、100、120、150、200 | - |
| RL1-400 | 400 | 150、200、250、300、350、400 | - |
ملامس التيار المتردد
| الموديل | التيار المقنن (A) | جهد الملف (V) | ملاحظات |
|---|---|---|---|
| CJ10-10 | 10 | AC 110 220 380 |
- |
| CJ10-20 | 20 | - | |
| CJ10-40 | 40 | - | |
| CJ10-80 | 80 | - | |
| CJ10-150 | 150 | - |
معلومات الطلب
يجب على العميل تقديم المعلومات التالية عند الطلب:

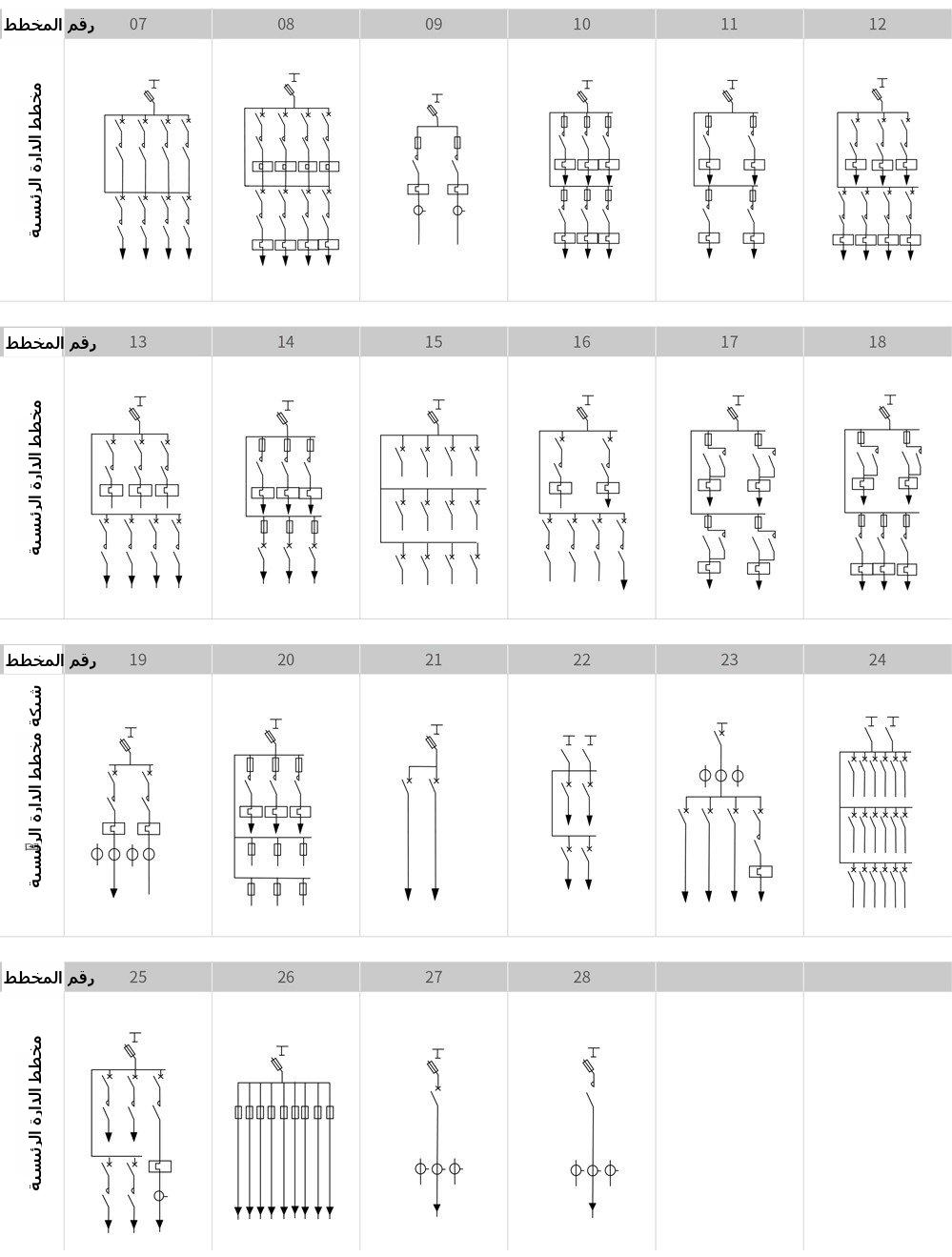

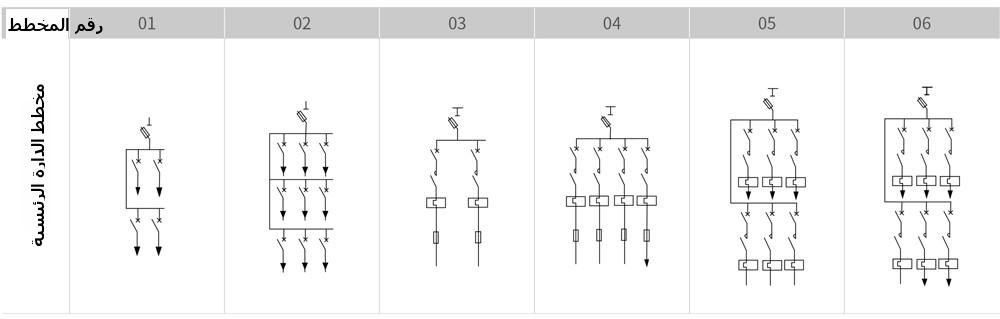

- ◆مخطط الدائرة الرئيسية والمخطط أحادي الخط;
- ◆مخطط الدائرة الثانوية المطور;
- ◆المواصفات والبيانات التفصيلية لمختلف الأجهزة الكهربائية المركبة في كل صندوق;
- ◆عند طلب هيكل النوع B، يجب تقديم رسم الترتيب ومخطط التخطيط لخزائن توزيع الطاقة.
