نظرة عامة على المنتج
معدات القطع والتحويل القابلة للسحب ذات الجهد المنخفض GCS مناسبة لأنظمة التوزيع في محطات الطاقة وصناعات البترول والكيماويات والمعادن والنسيج والمباني الشاهقة. في محطات الطاقة الكبيرة وأنظمة البتروكيماويات وغيرها من الأماكن ذات درجة الأتمتة العالية والمتطلبات للربط بالحاسوب، فإنها تعمل كجهاز توزيع كامل منخفض الجهد لتوزيع الطاقة والتحكم المركزي في المحركات وتعويض القدرة التفاعلية في أنظمة التوليد والإمداد بالتيار المتردد ثلاثي الأطوار بتردد 50 (60) Hz، وجهد تشغيل مقنن 400 V و660 V وتيار مقنن 5000 A وأقل.
يتوافق تصميم المجموعة مع المعايير التالية: IEC439-1 مجموعات معدات القطع والتحويل والتحكم ذات الجهد المنخفض؛ GB7251 مجموعات معدات القطع والتحويل ذات الجهد المنخفض.

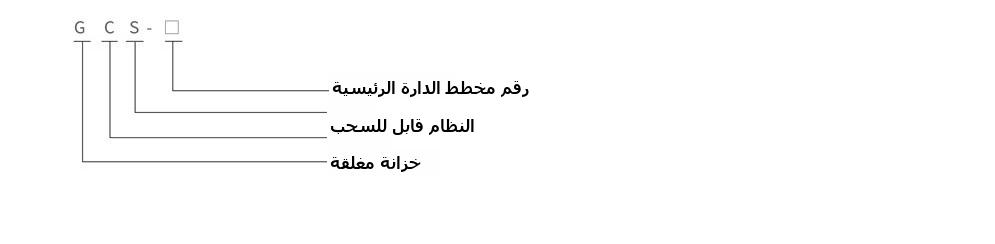

تسمية النوع
ظروف الخدمة
- درجة حرارة الهواء المحيط لا تزيد عن +40 ℃ ولا تقل عن -5 ℃، ومتوسط درجة الحرارة خلال 24 ساعة لا يزيد عن +35 ℃. إذا تم تجاوزها، يجب تطبيق التشغيل بتخفيض القدرة وفقًا للظروف الفعلية;
- للاستخدام الداخلي، يجب ألا يتجاوز ارتفاع موقع التركيب 2000 m;
- الرطوبة النسبية للهواء المحيط لا تتجاوز 50% عند درجة الحرارة القصوى +40 ℃؛ يُسمح برطوبة نسبية أعلى عند درجات حرارة منخفضة، على سبيل المثال 90% عند +20 ℃، ويجب مراعاة التأثير المحتمل للتكاثف العرضي بسبب تغيرات درجة الحرارة;
- ميل المجموعة عن المستوى الرأسي أثناء التركيب لا يزيد عن 5°، ويكون الصف بأكمله من الخزائن مستويًا نسبيًا (وفقًا لـ GBJ232-82);
- يجب تركيب المجموعة في مكان خالٍ من الاهتزاز والصدمات العنيفة وحيث لا تتعرض المكونات الكهربائية للتآكل غير المبرر;
- عند وجود متطلبات خاصة من المستخدم، يمكن حلها من خلال التشاور مع الشركة المصنعة.
المعاملات الفنية الرئيسية
المعاملات الفنية الأساسية موضحة في الجدول 1.
| رقم | الاسم | القيمة | |
|---|---|---|---|
| 1 | الجهد المقنن للدائرة الرئيسية (V) | AC 400/660 | |
| 2 | الجهد المقنن للدائرة المساعدة | AC 220, 380 (400); DC 110, 220 | |
| 3 | التردد المقنن (Hz) | 50(60) | |
| 4 | جهد العزل المقنن (V) | 660 | |
| 5 | التيار المقنن (A) | قضيب التوصيل الأفقي | ≤5000 |
| 6 | قضيب التوصيل العمودي (MCC) | 1000 | |
| 7 | تيار التحمل المقنن قصير المدة لقضيب التوصيل (kA/1 s) | 50，80 | |
| 8 | تيار التحمل الذروي المقنن لقضيب التوصيل (kA/0.1 s) | 105，176 | |
| 9 | جهد اختبار تردد القدرة (V/1 min) | الدائرة الرئيسية | 2500 |
| الدائرة المساعدة | 2000 | ||
| 10 | قضيب التوصيل | ثلاثي الأطوار رباعي الأسلاك | A.B.C.PEN |
| ثلاثي الأطوار خماسي الأسلاك | A.B.C.PE.N | ||
| درجة الحماية | IP30、IP40 | ||
مخططات الدائرة الرئيسية
تبلغ مخططات الدائرة الرئيسية لخزانة GCS إجمالي 32 مجموعة و118 مواصفة، باستثناء المخططات والمواصفات المشتقة من تغييرات التحكم والحماية في الدوائر المساعدة. وهي تغطي احتياجات توليد الطاقة وإمداد الطاقة واستهلاك الطاقة وغيرها من مستخدمي الطاقة؛ تيار التشغيل المقنن هو 5000 A، وهو مناسب لمحولات التوزيع 2500 kVA وأقل. بالإضافة إلى ذلك، تم تصميم خزانة تعويض المكثفات لتلبية الحاجة إلى تحسين معامل القدرة للإمداد والاستهلاك، وتم تصميم خزانة المفاعل لتلبية الحاجة إلى الاستثمار الشامل.
مخططات الدائرة المساعدة
يحتوي ألبوم الدائرة المساعدة GCS على 120 مخططًا للدائرة المساعدة في مجلدين: المجلد 1، التشغيل بالتيار المتردد، يحتوي على 63 مخططًا والمجلد 2، التشغيل بالتيار المستمر، يحتوي على 57 مخططًا.
تُستخدم مخططات الدائرة المساعدة لجزء التشغيل بالتيار المستمر بشكل أساسي في أنظمة الخدمة الذاتية للمحطة ذات الجهد المنخفض في محطات الطاقة والمحطات الفرعية. وهي تنطبق على أنظمة الخدمة الذاتية للمحطة ذات الجهد المنخفض للوحدات بقدرة 200 MW وأقل و300 MW وأعلى، وعلى أوضاع التحكم العامة لخط الدخول للمصدر العامل (الاحتياطي) ومغذيات المصدر ومغذيات المحركات.
تُستخدم المخططات المساعدة لجزء التشغيل بالتيار المتردد بشكل أساسي في الأنظمة ذات الجهد المنخفض للمحطات الفرعية في المصانع والمناجم والمباني الشاهقة. هناك 6 مخططات مدمجة قابلة للتطبيق على التحكم في التشغيل ثنائي المصدر. كما يتم توفير دوائر التحكم للتعشيق الكهربائي التشغيلي والتبديل التلقائي للمصدر الاحتياطي والاستعادة التلقائية، والتي يمكن استخدامها مباشرة في التصميم الهندسي.
عند استخدام التيار المستمر لإمداد التحكم، يكون الجهد DC 220 V أو 110 V؛ وعند استخدام التيار المتردد، يكون إمداد التحكم AC 380 V أو 220 V. تتكون الخزانة الكاملة من وحدات الدرج. يتم أخذ إمداد التحكم 220 V من إمداد التحكم المشترك الذي يوفره محول تحكم مخصص في الخزانة؛ يستخدم إمداد التحكم المشترك محول تحكم غير مؤرض، ويتم حجز إمداد 24 V للاستخدام عند الحاجة إلى مصابيح إشارة التيار الضعيف.
بالنسبة لموقع تركيب عدادات الكهرباء وطريقة إدخال إشارات الجهد ومتطلبات التركيب والتشغيل الأخرى، انظر ملاحظات تجميع مخططات الدائرة المساعدة.
قضيب التوصيل الرئيسي
لتحسين الاستقرار الديناميكي والحراري لقضيب التوصيل وتقليل ارتفاع درجة حرارة أسطح التلامس، يتم استخدام قضبان النحاس الصلب من سلسلة TMY-T2 في جميع أنحاء؛ القضبان النحاسية مطليّة بالقصدير على طولها الكامل، ويمكن أيضًا اختيار قضبان التوصيل النحاسية المطلية بالفضة على طولها الكامل.
- يتم تركيب قضيب التوصيل الأفقي وقضيب التوصيل العمودي بشكل منفصل في مقصورات قضيب التوصيل داخل الخزانة.
- قضيب توصيل التأريض المحايد مصنوع من قضيب نحاسي صلب، ويمر كموصل وقائي ومحايد مدمج أفقي (PEN) أو كموصلات وقائية ومحايدة منفصلة (PE+N).
اختيار المكونات الكهربائية
تختار خزانة GCS بشكل أساسي المكونات الكهربائية ذات الأداء الفني العالي والمستقر التي تستخدم تقنية مستوردة ويمكن إنتاجها بكميات كبيرة محليًا.
المفتاح الرئيسي
- لمفاتيح الدخول والمغذيات 630 A وأعلى، يتم اختيار سلسلة DW45 بشكل أساسي؛ يمكن أيضًا استخدام سلسلة DW48 أو AE أو 3WE أو ME، وحيث يُرى ذلك ضروريًا يمكن استخدام سلسلة M أو F المستوردة.
- للمغذيات ومفاتيح التحكم في المحركات أقل من 630 A، يتم اختيار مفاتيح العلبة المصبوبة من سلسلة TG وCM1 وNM وCDM وTG30 بشكل أساسي.
- لتحسين الاستقرار الديناميكي للدائرة الرئيسية، تم تصميم مشابك قضيب التوصيل المركبة ودعامات العزل المخصصة لسلسلة GCS؛ وهي مشكلة حراريًا من مادة تركيبية عالية القوة ومقاومة للهب، مع قوة عزل عالية وأداء جيد لإطفاء الذات وهيكل فريد.
- لتقليل ارتفاع درجة حرارة الفواصل والموصلات ونهايات الكابلات للوحدات الوظيفية، تم تصميم محولات مخصصة لخزانة GCS؛ هذه المحولات ذات سعة كبيرة وتقلل من ارتفاع درجة الحرارة.
- إذا اختار قسم التصميم مكونات كهربائية جديدة بأداء أفضل وتقنية أكثر احترافية وفقًا لاحتياجات المستخدم، فإن خزائن سلسلة GCS تتمتع بعمومية جيدة، لذلك فإن تحديث المكونات لن يسبب صعوبات في التصنيع والتركيب.
| الأبعاد (mm) | |||||
|---|---|---|---|---|---|
| ارتفاع الخزانة (H) | 2200 | ||||
| عرض الخزانة (D) | 400 | 600 | 800 | 1000 | - |
| عمق الخزانة (W) | 800 1000 | 800 1000 | 600 800 1000 | 600 800 1000 | - |
| رقم | الاسم | التفاوت (mm) |
|---|---|---|
| 1 | العمودية | 3.3 |
| 2 | الاستواء | أعلى خزنتين متجاورتين 2 |
| أعلى صف من الخزائن 5 |
||
| 3 | عدم التساوي | جوانب خزنتين متجاورتين 1 |
| جوانب صف من الخزائن 5 |
||
| 4 | الفجوة بين الخزائن | 2 |
التركيب والتشغيل
بعد وصول المنتج إلى موقع الاستلام، تحقق أولًا مما إذا كانت العبوة سليمة؛ إذا تم العثور على أي مشكلة، فأبلغ قسم العقود المعني في الوقت المناسب لعمل سجل تجاري وتحليل السبب بشكل مشترك وتنفيذ جمع الأدلة والمتابعة. يجب وضع وحفظ المنتجات التي لا يتم تركيبها فورًا بشكل صحيح في مكان مناسب وفقًا لظروف الخدمة العادية ولوائح التخزين المؤقت للمعدات الكهربائية.
◆ يجب تركيب المنتج وفقًا لرسم التركيب. يجب توفير قناة الفولاذ الأساسية ومسامير التثبيت من قبل المستخدم. عند توصيل قضيب التوصيل الرئيسي، إذا كان السطح غير مستوٍ بسبب النقل أو التخزين، فيجب تسويته قبل التوصيل والربط.
◆ عند تركيب المعدات بشكل فردي أو في صف، يجب أن تتوافق الانحرافات في العمودية وعدم تساوي أوجه الخزائن والفجوات بين الخزائن مع متطلبات الجدول 3.
الفحص والاختبار قبل التشغيل
- تحقق مما إذا كان الطلاء أو مواد التغطية الأخرى (مثل الطلاء البلاستيكي) على سطح الخزانة تالفة وما إذا كان الداخل جافًا ونظيفًا.
- تحقق مما إذا كانت آليات تشغيل المكونات الكهربائية مرنة، بدون انحشار أو قوة تشغيل مفرطة.
- تحقق مما إذا كان توصيل وقطع الجهاز الرئيسي موثوقًا ودقيقًا.
- يجب سحب الأدراج أو الآليات القابلة للسحب بمرونة وخفة، بدون انحشار أو تصادم.
- يجب محاذاة الخطوط المركزية للتلامسات المتحركة والثابتة لهيكل الدرج أو الهيكل القابل للسحب ويجب أن تتلامس التلامسات بإحكام. يجب أن يلبي عمق إدخال التلامسات الرئيسية والمساعدة المتطلبات. يجب أن يعمل التعشيق الميكانيكي أو الكهربائي بشكل صحيح وأن يكون القفل والتحرير موثوقين.
- يجب أن تكون الأدراج ذات المخططات الأولية والمبادئ الثانوية والأبعاد المتطابقة قابلة للتبديل بسهولة، بدون انحشار أو تصادم.
- عند استبدال وصلات المصهر، يجب تلبية متطلبات التصميم الهندسي.
- يجب ضبط إعدادات الحماية بشكل صحيح وفقًا للحمل الفعلي.
- يجب ألا تقل مقاومة العزل المقاسة بميغومتر 1000 V عن 10 MΩ。
- يجب أن تكون جميع توصيلات قضيب التوصيل سليمة ويجب تركيب دعامات العزل وأجزاء التركيب والملحقات الأخرى بإحكام وموثوقية.
احتياطات الاستخدام
- المعدات عبارة عن خزانة توزيع ذات جهد منخفض تُركب بعيدًا عن الجدار، وتُشغل من الأمام وتُصان من كلا الجانبين. لا يجوز دخول قناة الصيانة وأبواب الخزانة أو فتحها إلا من قبل موظفين محترفين مؤهلين للتشغيل والفحص والصيانة.
- بعد العديد من عمليات الفتح والإغلاق، خاصة بعد فتح وإغلاق قصر الدائرة، قد تحترق تلامسات قواطع الدائرة الهوائية وقواطع الدائرة ذات العلبة المصبوبة محليًا وتتكون رواسب كربونية، مما يزيد مقاومة التلامس؛ يجب إجراء الصيانة والخدمة وفقًا لدليل تعليمات قاطع الدائرة.
- بعد التركيب والصيانة، يجب فحص العزل بين المقصورات وبين الوحدات الوظيفية بدقة لضمان الفصل الوظيفي الجيد للمجموعة ومنع توسع الأعطال.

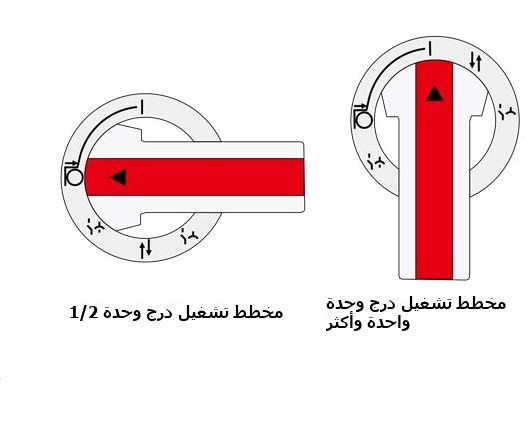

تشغيل الدرج
- تشغيل درج 1/2
تتكون آلية التشغيل لهذا الدرج من الجزء الدوار والعمود والمزلاج، وتوفر وظائف الإغلاق/الفتح والاختبار والعزل وقفل المفتاح. آلية التشغيل مجهزة أيضًا بمفتاح دقيق للتعشيق الكهربائي.
وصف مواضع التشغيل الأساسية
Ⅰ موضع التوصيل: المفتاح الرئيسي مغلق، والدائرة الرئيسية والدائرة التحكمية متصلتان، والوحدة الوظيفية مقفلة.
○ موضع الفتح: المفتاح الرئيسي مفتوح، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
↷ موضع الاختبار: المفتاح الرئيسي مفتوح، الدائرة الرئيسية مفصولة، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
↶ موضع العزل: يتم سحب الدرج بمقدار 30 mm؛ يتم عزل وفصل كل من الدائرة الرئيسية ودائرة التحكم، ويتم قفل الدرج.
↕ موضع السحب: يتم فصل كل من الدائرة الرئيسية ودائرة التحكم، ويمكن سحب الدرج بحرية.
لا يمكن تدوير مقبض التشغيل من الموضع (○) إلى الموضع (Ⅰ) إلا بعد الضغط عليه بمقدار 6 mm.
↶ تسلسل التشغيل: فقط في موضع السحب (↕) يمكن دفع الدرج للداخل أو سحبه للخارج؛ بعد التدوير 45° عكس اتجاه عقارب الساعة يصل الدرج تلقائيًا إلى موضع العزل (↶) عند السحب. التدوير 45° إضافية عكس اتجاه عقارب الساعة يصل إلى موضع الاختبار (↷). ثم التدوير 45° في اتجاه عقارب الساعة يصل إلى موضع فتح المفتاح (○). يتم الضغط على المقبض بمقدار 6 mm وتدويره 90° في اتجاه عقارب الساعة لإغلاق المفتاح؛ للسحب، يتم تنفيذ العمليات بترتيب عكسي.
عند الضرورة، يمكن إضافة قفل إلى مقبض التشغيل في المواضع الثلاثة: فتح المفتاح الرئيسي والاختبار والعزل كإجراء أمان.
تشغيل أدراج وحدة واحدة وأعلى
تتكون آلية التشغيل لهذا الدرج من العمود وكامة أسطوانية وأقراص القابض ونابض ضغط المسمار وشوكة النقل. يؤدي تدوير الكامة الأسطوانية بمقبض التشغيل إلى إدخال وسحب الدرج في نفس الوقت ويوفر وظائف الفتح والإغلاق والاختبار والعزل وقفل المفتاح.
Ⅰ موضع التوصيل: المفتاح الرئيسي مغلق، والدائرة الرئيسية والدائرة التحكمية متصلتان، والوحدة الوظيفية مقفلة.
○ موضع الفتح: المفتاح الرئيسي مفتوح، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
↷ موضع الاختبار: المفتاح الرئيسي مفتوح، الدائرة الرئيسية مفصولة، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
↶ موضع العزل: يتم سحب الدرج بمقدار 30 mm؛ يتم عزل وفصل كل من الدائرة الرئيسية ودائرة التحكم، ويتم قفل الدرج.
↕ موضع السحب: يتم فصل كل من الدائرة الرئيسية ودائرة التحكم، ويمكن سحب الدرج بحرية.
لا يمكن تدوير مقبض التشغيل من الموضع (○) إلى الموضع (Ⅰ) إلا بعد الضغط عليه بمقدار 9 mm.
↶ تسلسل التشغيل: فقط في موضع السحب (↕) يمكن برغي الدرج للداخل أو للخارج؛ تدوير مقبض التشغيل 30° في اتجاه عقارب الساعة يصل إلى موضع العزل (↶)، ثم 180° إضافية في اتجاه عقارب الساعة تصل إلى موضع الاختبار (↷)، ثم 30° إضافية في اتجاه عقارب الساعة تصل إلى موضع فتح المفتاح (○)؛ يتم الضغط على المقبض بمقدار 9 mm وتدويره 90° في اتجاه عقارب الساعة لإغلاق المفتاح الرئيسي. للسحب، يتم تنفيذ العمليات بترتيب عكسي.
عند الضرورة، يمكن إضافة قفل إلى مقبض التشغيل في المواضع الثلاثة: فتح المفتاح الرئيسي والاختبار والعزل كإجراء أمان.
آلية إلغاء القفل
يوجد زر بلاستيكي أحمر في الزاوية اليمنى السفلية للأدراج من وحدة واحدة وأعلى؛ هذه هي آلية إلغاء القفل. عندما تكون آلية التشغيل معطلة أو تكون هناك حاجة للصيانة أو الحاجة لفتح الباب، مع وجود مقبض التشغيل في الموضع "○" يتم الضغط على الزر البلاستيكي الأحمر للأسفل لفتح الباب.

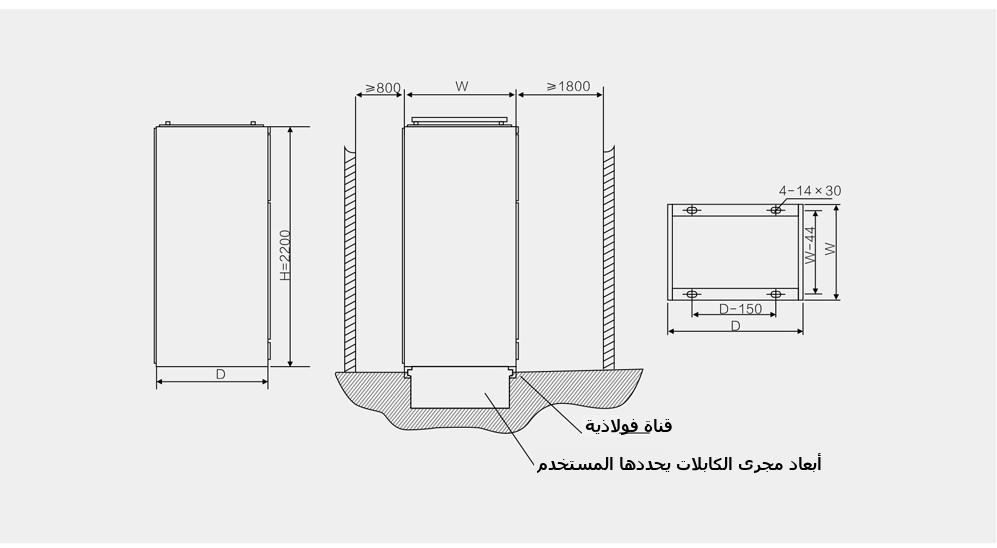

الأبعاد الخارجية وأبعاد التركيب
(mm)
| عرض الخزانة (D) | عمق الخزانة (W) | ارتفاع الخزانة (H) |
|---|---|---|
| 600，800，1000 | 800，1000 | 2200 |
وثائق وملحقات التسليم
◆ يجب على الشركة المصنعة توفير الوثائق والملحقات التالية
- ◇ قائمة التعبئة
- ◇ شهادة المنتج وتقرير اختبار المصنع
- ◇ دليل التعليمات
- ◇ الرسومات الكهربائية ذات الصلة
- ◇ أدلة التعليمات للمكونات الرئيسية
- ◇ مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في العقد
معلومات الطلب
◆ يجب على المستخدم توفير ما يلي عند الطلب:
- ◇ مخطط نظام توزيع الدائرة الرئيسية ورسم التخطيط، وجهد التشغيل المقنن، وتيار التشغيل المقنن، وتيار ضبط جهاز الحماية والمعاملات الفنية الضرورية.
- ◇ تحديد مواصفات كابلات الدخول والخروج.
- ◇ موديلات ومواصفات وكميات المكونات الكهربائية الرئيسية في معدات القطع والتحويل.
- ◇ إذا كانت هناك حاجة إلى جسر قضيب توصيل أو مجرى قضبان بين خزائن معدات القطع والتحويل أو لخزانة الدخول، فيجب ذكر البيانات المحددة مثل الامتداد والارتفاع عن الأرض.
- ◇ إذا كانت معدات القطع والتحويل تُستخدم في ظروف بيئية خاصة، فيجب وصف ذلك بالتفصيل عند الطلب.
- ◇ لون سطح معدات القطع والتحويل والمتطلبات المحددة الأخرى.
