نظرة عامة على المنتج
معدات القطع والتحويل القابلة للسحب ذات الجهد المنخفض GCK تُستخدم على نطاق واسع في محطات الطاقة ومصانع الدرفلة المعدنية ومصانع البتروكيماويات ومصانع الصناعة الخفيفة والنسيج والموانئ والأرصفة والفنادق والمباني المكتبية لتوزيع الطاقة والتحكم المركزي في المحركات في أنظمة الإمداد بالتيار المتردد ثلاثي الأطوار رباعي الأسلاك أو خماسي الأسلاك بجهود 380 V و660 V وتردد 50 Hz وتيار مقنن 5000 A وأقل.
اجتاز GCK اختبارات نمطية كاملة وحصل على شهادة CCC؛ وهو معدات قطع وتحويل ذات جهد منخفض متقدمة مجمعة، مصممة وفقًا للمعايير التالية:
المعيار الوطني GB7251.1-2005 مجموعات معدات القطع والتحويل والتحكم ذات الجهد المنخفض
المعيار الدولي IEC60439.1-1992 مجموعات معدات القطع والتحويل والتحكم ذات الجهد المنخفض

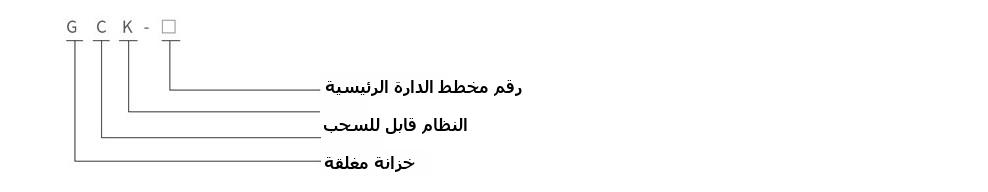

تسمية النوع
ظروف الخدمة
- درجة حرارة الهواء المحيط لا تزيد عن +40 ℃ ولا تقل عن -5 ℃، ومتوسط درجة الحرارة خلال 24 ساعة لا يزيد عن +35 ℃;
- الرطوبة النسبية لا تتجاوز 50% عند درجة الحرارة القصوى +40 ℃؛ يُسمح برطوبة نسبية أعلى عند درجات حرارة منخفضة، على سبيل المثال 90% عند +20 ℃;
- الهواء نظيف، خالٍ من الغازات المسببة للتآكل والمتفجرة وخالٍ من الغبار الموصل الذي قد يضر بالعزل;
- الموقع خالٍ من الاهتزاز الكبير والصدمات؛ يتم تركيب المعدات عموديًا بميل لا يزيد عن 5°;
- الارتفاع لا يزيد عن 2000 m;
- معدات القطع والتحويل مناسبة للنقل والتخزين عند درجات حرارة من -25 ℃ إلى +55 ℃، وحتى +70 ℃ لفترات قصيرة (لا تزيد عن 24 ساعة);
- إذا لم يتمكن المستخدم من تلبية الشروط المذكورة أعلاه، فيجب التفاوض مع الشركة المصنعة.
المعاملات الفنية الرئيسية
- جهد العزل المقنن 660 V/1000 V
- جهد التشغيل المقنن 400 V/660 V
- جهد التشغيل المقنن للدوائر المساعدة: AC 380 V, 220 V; DC 110 V, 220 V
- التيار المقنن لقضيب التوصيل: 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A, 5000 A
- تيار التحمل المقنن قصير المدة لقضيب التوصيل: 50 kA, 80 kA (r.m.s.) لمدة 1 s
- تيار التحمل الذروي المقنن لقضيب التوصيل: 105 kA/0.1 s, 140 kA/0.1 s, 176 kA/0.1 s
- التيار المقنن لقضيب التوصيل الفرعي: 630 A, 1000 A, 1250 A, 1600 A
- تيار التحمل المقنن قصير المدة لقضيب التوصيل الفرعي: 30 kA, 50 kA (r.m.s.) لمدة 1 s
- تيار التحمل الذروي المقنن لقضيب التوصيل الفرعي: 63 kA, 105 kA/0.1 s
- درجة حماية الغلاف: IP30, IP40
- ترتيب قضيب التوصيل: ثلاثي الأطوار رباعي الأسلاك، ثلاثي الأطوار خماسي الأسلاك
- وضع التشغيل: محلي، عن بعد، تلقائي
تصنيف معدات القطع والتحويل
- خزانة الدخول
- خزانة ربط قضبان التوصيل
- خزانة المغذي
- خزانة التحكم في المحرك
- خزانة تبديل مصدر الطاقة
- خزانة تعويض معامل القدرة
الميزات الهيكلية
الإطار الأساسي لـ GCK من هيكل تجميعي مدمج؛ جميع الأجزاء الهيكلية للإطار مجلفنة ومطلية بالبلاستيك ومتصلة ببعضها البعض بمسامير لتشكيل الإطار الأساسي، الذي تُضاف إليه الأبواب والحواجز والفواصل والأدراج ودعامات التركيب وقضبان التوصيل والمكونات الكهربائية حسب الحاجة لتجميع خزانة مركز تحكم كاملة. هيكل هذه الخزانة له الميزات التالية:
الإطار
- الإطار مجمّع من مقاطع C؛ يتم توريد أجزاء الإطار والأجزاء المطابقة المخصصة من قبل شركتنا لضمان دقة وجودة الخزانة.
- أبعاد تشكيل الأجزاء وأبعاد الثقوب ومسافات المعدات معيارية (الوحدة E = 20 mm، نفس الشيء أدناه).
- الأجزاء الهيكلية الداخلية مجلفنة.
- الغطاء العلوي للخزانة قابل للإزالة، ويتم تركيب حلقات رفع في الزوايا الأربع لأعلى الخزانة للرفع والنقل.
- ينقسم الإطار إلى ثلاث مقصورات معزولة بشكل متبادل — مقصورة قضيب التوصيل ومقصورة الوحدة الوظيفية ومقصورة الكابلات — مما يمنع انتشار الحوادث.

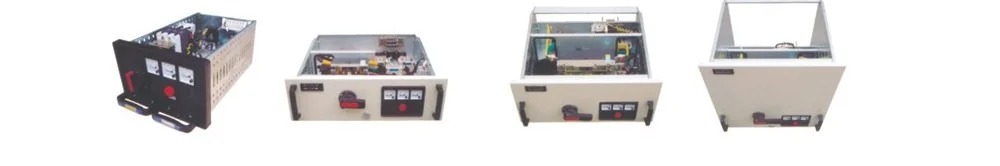

الوحدات الوظيفية (الأدراج)
- وحدة ارتفاع وحدات الدرج هي 200 mm، مقسمة إلى خمس سلاسل حجمية: 1/2 وحدة، 1 وحدة، 1.5 وحدة، 2 وحدة و3 وحدات. التيار المقنن لدائرة الوحدة هو 630 A وأقل (انظر الشكل أعلاه للأبعاد الخارجية).
- يمكن لكل خزانة MCC استيعاب ما يصل إلى 9 أدراج من وحدة واحدة أو 18 درجًا من 1/2 وحدة.
- آلية التشغيل متشابكة ميكانيكيًا مع الدرج: عندما يكون المفتاح الرئيسي في وضع الإغلاق لا يمكن سحب الدرج.
- يمكن قفل آلية تشغيل الدرج في وضع الإغلاق أو الفتح بقفل، مما يسمح بصيانة المعدات الكهربائية بأمان.
- الجزء الخلفي من الوحدة الوظيفية مزود بمقابس الدائرة الرئيسية للدخول/الخروج ومقابس الدائرة المساعدة الثانوية.
- مقصورات الوحدة الوظيفية مفصولة بفواصل معدنية.
- تعتمد وحدات الدرج آلية إدخال وسحب دوارة بوظيفة ثلاثية المواضع، مما يعطي تشغيلًا بسيطًا وموثوقًا.
- تتحرك آلية إدخال وسحب درج GCK على طول مسار حلزوني على أجزاء التحديد لإدخال وسحب الوحدة الوظيفية؛ أثناء الإدخال والسحب توفر إشارة ثلاثية المواضع وتعشيق ميكانيكي، وهي مجهزة بمفتاح دقيق للتعشيق الكهربائي في موضع الاختبار.
التركيب والتشغيل
بعد وصول المنتج إلى موقع الاستلام، تحقق أولًا مما إذا كانت العبوة سليمة؛ إذا تم العثور على أي مشكلة، فأبلغ قسم العقود المعني في الوقت المناسب لعمل سجل تجاري وتحليل السبب بشكل مشترك وتنفيذ التصديق ومعالجة العواقب.
يجب وضع وحفظ المنتجات التي لا يتم تركيبها فورًا بشكل صحيح في مكان مناسب وفقًا لظروف الخدمة العادية ولوائح التخزين المؤقت للمعدات الكهربائية.
- يجب تركيب المنتج وفقًا لرسم التركيب. يجب توفير قناة الفولاذ الأساسية ومسامير التثبيت من قبل المستخدم. عند توصيل قضيب التوصيل الرئيسي، إذا كان السطح غير مستوٍ بسبب النقل أو التخزين، فيجب تسويته قبل التوصيل والربط.
- عند تركيب المعدات بشكل فردي أو في صف، يجب أن تتوافق الانحرافات في العمودية وعدم تساوي أوجه الخزائن والفجوات بين الخزائن مع متطلبات الجدول 1.
| رقم | الاسم | التفاوت (mm) | |
|---|---|---|---|
| 1 | العمودية | 3.3 | |
| 2 | الاستواء | أعلى خزنتين متجاورتين | 2 |
| أعلى صف من الخزائن | 5 | ||
| 3 | عدم التساوي | جوانب خزنتين متجاورتين | 1 |
| جوانب صف من الخزائن | 5 | ||
| 4 | الفجوة بين الخزائن | 2 | |
الفحص والاختبار قبل التشغيل
- تحقق مما إذا كان الطلاء أو مواد التغطية الأخرى (مثل الطلاء البلاستيكي) على سطح الخزانة تالفة، وما إذا كان الداخل جافًا ونظيفًا، وما إذا كانت مسامير التركيب في جميع المواضع مفكوكة.
- تحقق مما إذا كانت آليات تشغيل المكونات الكهربائية مرنة، بدون انحشار أو قوة تشغيل مفرطة.
- تحقق مما إذا كان توصيل وقطع الجهاز الرئيسي موثوقًا ودقيقًا.
- يجب سحب الأدراج أو الآليات القابلة للسحب بمرونة وخفة، بدون انحشار أو تصادم.
- يجب محاذاة الخطوط المركزية للتلامسات المتحركة والثابتة لهيكل الدرج أو الهيكل القابل للسحب ويجب أن تتلامس التلامسات بإحكام. يجب أن يلبي عمق إدخال التلامسات الرئيسية والمساعدة المتطلبات. يجب أن يعمل التعشيق الميكانيكي أو الكهربائي بشكل صحيح وأن يكون القفل والتحرير موثوقين.
- يجب أن تكون الأدراج ذات المخططات الأولية والمبادئ الثانوية والأبعاد المتطابقة قابلة للتبديل بسهولة، بدون انحشار أو تصادم.
- عند استبدال وصلات المصهر، يجب تلبية متطلبات التصميم الهندسي.
- يجب ضبط إعدادات الحماية بشكل صحيح وفقًا للحمل الفعلي.
- يجب ألا تقل مقاومة العزل المقاسة بميغومتر 1000 V عن 10 MΩ。
- يجب أن تكون جميع توصيلات قضيب التوصيل سليمة ويجب أن تكون دعامات العزل وأجزاء التركيب والملحقات الأخرى ثابتة وموثوقة.
احتياطات الاستخدام
- المعدات عبارة عن خزانة توزيع ذات جهد منخفض تُركب بعيدًا عن الجدار، وتُشغل من الأمام وتُصان من كلا الجانبين. لا يجوز دخول قناة الصيانة وأبواب الخزانة أو فتحها إلا من قبل موظفين محترفين مؤهلين للتشغيل والفحص والصيانة.
- بعد توصيل الكابلات، يجب إحكام غلق الجزء السفلي من معدات القطع والتحويل لمنع الحيوانات الصغيرة من الزحف للداخل والتسبب في حوادث قصر الدائرة.
- بعد العديد من عمليات الفتح والإغلاق، خاصة بعد فتح وإغلاق قصر الدائرة، قد تحترق تلامسات قواطع الدائرة الهوائية وقواطع الدائرة ذات العلبة المصبوبة محليًا وتتكون رواسب كربونية، مما يزيد مقاومة التلامس؛ يجب إجراء الصيانة والخدمة وفقًا لدليل تعليمات قاطع الدائرة.
- بعد التركيب والصيانة، يجب فحص العزل بين المقصورات وبين الوحدات الوظيفية بدقة لضمان الفصل الوظيفي الجيد للمجموعة ومنع توسع الأعطال.

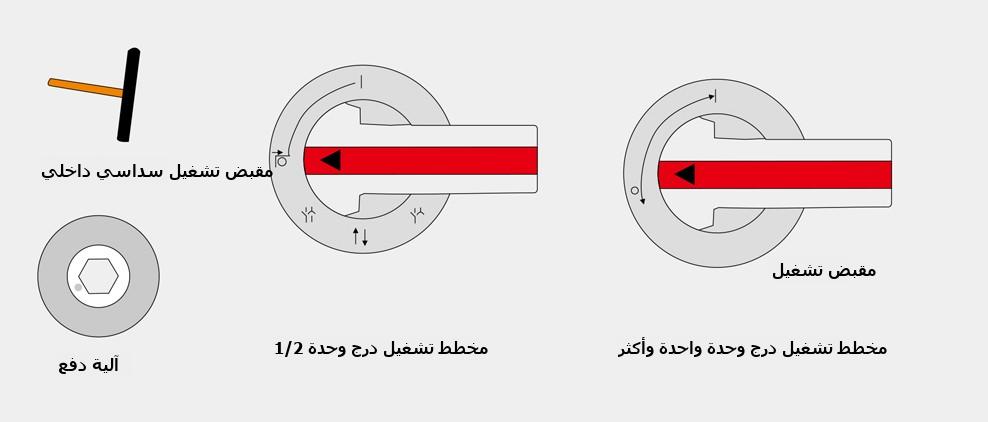

تشغيل الدرج
تشغيل درج 1/2 وحدة
تتكون آلية التشغيل لهذا الدرج من الجزء الدوار والعمود والمزلاج، وتوفر وظائف الإغلاق/الفتح والاختبار والعزل وقفل المفتاح. آلية التشغيل مجهزة أيضًا بمفتاح دقيق للتعشيق الكهربائي.
Ⅰ موضع التوصيل: المفتاح الرئيسي مغلق، والدائرة الرئيسية والدائرة التحكمية متصلتان، والوحدة الوظيفية مقفلة. (O) موضع الفتح: المفتاح الرئيسي مفتوح، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
موضع الاختبار: المفتاح الرئيسي مفتوح، الدائرة الرئيسية مفصولة، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة.
موضع العزل: يتم سحب الدرج بمقدار 30 mm؛ يتم عزل وفصل كل من الدائرة الرئيسية ودائرة التحكم، ويتم قفل الدرج.
موضع السحب: يتم فصل كل من الدائرة الرئيسية ودائرة التحكم، ويمكن سحب الدرج بحرية.
لا يمكن تدوير مقبض التشغيل من الموضع (O) إلى الموضع (I) إلا بعد الضغط عليه بمقدار 6 mm.
تسلسل التشغيل: فقط في موضع السحب (↑↓) يمكن دفع الدرج للداخل أو سحبه للخارج؛ بعد التدوير 45° عكس اتجاه عقارب الساعة يصل الدرج تلقائيًا إلى موضع العزل (↗) عند السحب. التدوير 45° في اتجاه عقارب الساعة يصل إلى موضع الاختبار (↑)؛ 45° إضافية في اتجاه عقارب الساعة تصل إلى موضع فتح المفتاح (O). ثم يتم الضغط على المقبض بمقدار 6 mm وتدويره 90° في اتجاه عقارب الساعة لإغلاق المفتاح؛ للسحب، يتم تنفيذ العمليات بترتيب عكسي. عند الضرورة، يمكن إضافة قفل إلى مقبض التشغيل في المواضع الثلاثة: فتح المفتاح الرئيسي والاختبار والعزل كإجراء أمان.
تشغيل أدراج وحدة واحدة وأعلى
الاختبار: المفتاح الرئيسي مفتوح، الدائرة الرئيسية مفصولة، الدائرة التحكمية متصلة، والوحدة الوظيفية مقفلة. الفصل: المفتاح الرئيسي مفتوح، يتم فصل كل من الدائرة الرئيسية ودائرة التحكم، ويمكن سحب الدرج بحرية. التوصيل: يتم تعشيق مقابس الدائرة الرئيسية والدائرة التحكمية، ويمكن إغلاق وفتح المفتاح، والوحدة الوظيفية مقفلة. I: قاطع الدائرة مغلق؛ O: قاطع الدائرة مفتوح.

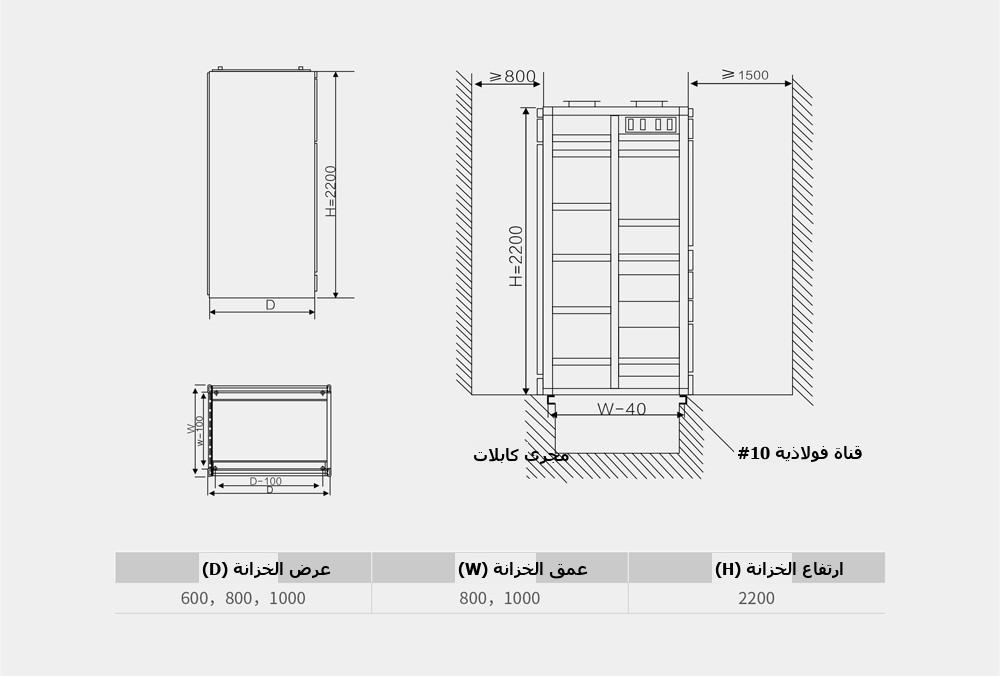

الأبعاد الخارجية وأبعاد التركيب
الأبعاد الخارجية موضحة في الجدول أدناه.
يتم تركيب سلسلة GCK عموديًا بعيدًا عن الجدار؛ خلفها توجد قناة كابلات الخروج للخزانة. لسهولة الصيانة، تكون المسافة من الخلف إلى الجدار عادة 800-1200 mm، ومسافة التركيب الأمامية موضحة في الشكل أدناه.
3
تعليمات التشغيل: اضبط آلية إدخال وسحب الدرج على موضع "الفصل"، وأدر مقبض التشغيل ذو المقبس السداسي في اتجاه عقارب الساعة إلى موضع "التوصيل"، ثم أدر مقبض التشغيل 90° في اتجاه عقارب الساعة لإغلاق قاطع الدائرة؛ تسلسل الفتح عكس ما سبق.
ملاحظة: 1. لا يمكن إغلاق قاطع الدائرة عندما تكون آلية الإدخال والسحب في موضع الاختبار أو الفصل.
2. لا يمكن تشغيل آلية الإدخال والسحب عندما يكون المفتاح في وضع الإغلاق.
آلية إلغاء القفل
يوجد ثقب دائري في الزاوية اليمنى السفلية للأدراج من وحدة واحدة وأعلى؛ هذه هي آلية إلغاء قفل باب الدرج. عندما تكون آلية إدخال وسحب الدرج في موضع التوصيل ومقبض المفتاح في الموضع "O"، اسحب الغطاء الصغير، وأدخل مفكًا صغيرًا في الثقب وحرك المزلاج للأسفل لفتح الباب. بعد إغلاق الباب يجب إعادة الغطاء البلاستيكي، وإلا ستتضرر درجة الحماية الأصلية.
وثائق وملحقات التسليم
يجب على الشركة المصنعة توفير الوثائق والملحقات التالية
- قائمة التعبئة
- شهادة المنتج وتقرير اختبار المصنع
- دليل التعليمات
- الرسومات الكهربائية ذات الصلة
- أدلة التعليمات للمكونات الرئيسية
- مفاتيح أبواب الخزانة ومقابض التشغيل وقطع الغيار المحددة في الطلب.
معلومات الطلب
يجب على المستخدم توفير ما يلي عند الطلب:
- مخطط نظام توزيع الدائرة الرئيسية ورسم التخطيط، وجهد التشغيل المقنن، وتيار التشغيل المقنن، وتيار ضبط جهاز الحماية والمعاملات الفنية الضرورية。
- تحديد مواصفات كابلات الدخول والخروج。
- موديلات المكونات الكهربائية الرئيسية في معدات القطع والتحويل، والمواصفات والكميات。
- إذا كانت هناك حاجة إلى جسر قضيب توصيل أو مجرى قضبان بين خزائن معدات القطع والتحويل أو لخزانة الدخول، فيجب ذكر البيانات المحددة مثل الامتداد والارتفاع عن الأرض。
- إذا كانت معدات القطع والتحويل تُستخدم في ظروف بيئية خاصة، فيجب وصف ذلك بالتفصيل عند الطلب。
- لون سطح معدات القطع والتحويل والمتطلبات المحددة الأخرى。
