Обзор продукции
Полимерный штыревой изолятор FPQ-10/4T20 имеет номинальное напряжение 10 кВ и номинальную механическую нагрузку 4 кН и используется для штыревой изоляционной опоры на высоковольтных линиях.
Изолятор предназначен для высоковольтных линейных сооружений. Он обладает превосходной гидрофобностью, стойкостью к старению, трекингу и эрозии, а также очень высокой прочностью на растяжение и изгиб. Отличается высокой механической прочностью, хорошей ударопрочностью, вибростойкостью и хрупкостойкостью, малый вес и простота монтажа. Его верхние и нижние установочные размеры идентичны соответствующим фарфоровым штыревым изоляторам, поэтому они взаимозаменяемы. Изделие выдерживает изгибающие нагрузки 5-12,5 кН. Как широко применяемая на распределительных линиях 10 кВ штыревая изоляционная опора, полимерный штыревой изолятор FPQ-10/4T20 непосредственно заменяет фарфоровые штыревые изоляторы с теми же установочными размерами без какой-либо доработки траверсы.
Обозначение типа
В обозначении типа F означает полимерный изоляционный материал (кремнийорганическая резиновая оболочка + стержень из эпоксидной смолы), P — штыревую конструкцию, Q — шаровое соединение. Цифра 10 перед косой чертой указывает номинальное напряжение 10 кВ, цифра 4 после косой черты — номинальную механическую нагрузку 4 кН, а суффикс T20 — конструкцию крепления на стальной траверсе вместе с порядковым номером исполнения. Данная модель имеет конструктивную высоту 215 мм, минимальную номинальную длину пути утечки 300 мм и выдерживаемое импульсное напряжение грозового разряда (пиковое) 75 кВ; предназначена для штыревой опоры на распределительных линиях 10 кВ и взаимозаменяема с фарфоровыми штыревыми изоляторами тех же установочных размеров. Полимерный штыревой изолятор FPQ-10/4T20 отлит заодно с кремнийорганической резиновой оболочкой и стержнем из эпоксидного стекловолокна, отличается компактными размерами и непосредственным креплением на стальных траверсах.

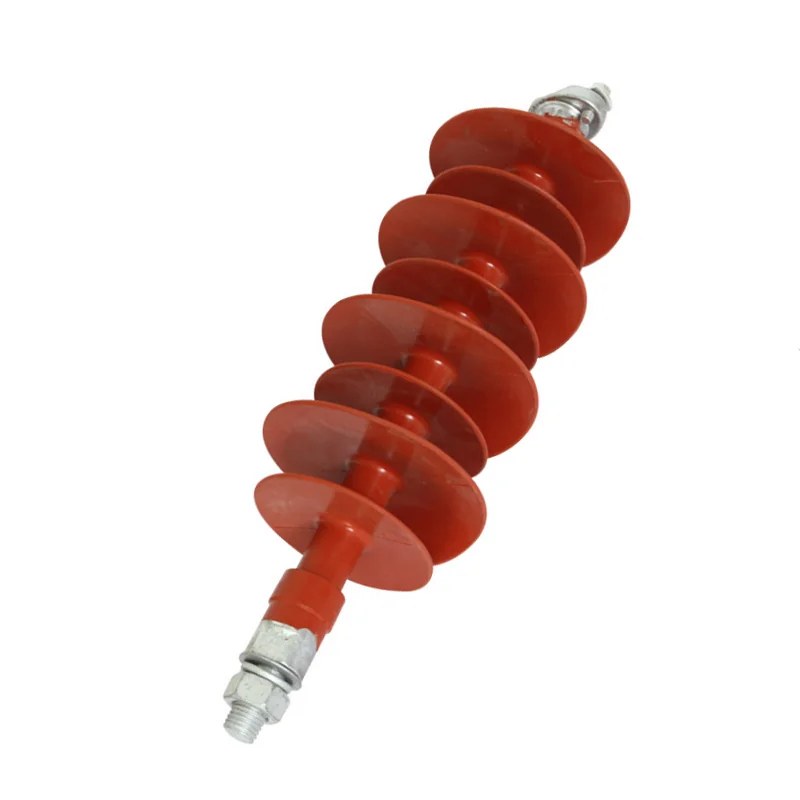

Фотографии продукции
Основные технические параметры
Характеристики соответствуют GB/T20142-2006 и IEC 61952.
Основные технические параметры полимерных штыревых изоляторов 10-35 кВ
| Модель | Номинальное напряжение (кВ) | Номинальная механическая нагрузка (кН) | Конструктивная высота (мм) | Мин. расстояние разряда (мм) | Мин. номинальная длина пути утечки (мм) | Диаметр юбки (мм) | Выдерживаемое импульсное напряжение грозового разряда, пиковое (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин во влажном состоянии, с.к.з. (кВ) |
|---|---|---|---|---|---|---|---|---|
| FPQ-10/4T20 | 10 | 4 | 215 | 125 | 300 | 140/115 | 75 | 42 |
| FPQ4-10/4T16 | 10 | 4 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPQ4-10/5T20 | 10 | 5 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPS-10S/5 | 10 | 5 | 250 | 180 | 380 | 90 | 105 | 42 |
| FPQ-20/12.5 | 20 | 12.5 | 380 | 290 | 780 | 140/110 | 125 | 50 |
| FPQ-12/5 | 12 | 5 | 250 | 150 | 370 | 115 | 95 | 42 |
| FPQ-35/10 | 35 | 10 | 420 | 350 | 1160 | 122/92 | 200 | 95 |
Основные технические параметры полимерных ветроустойчивых изоляторов 35-220 кВ
| Модель | Номинальное напряжение (кВ) | Номинальная механическая изгибающая нагрузка (кН) | Номинальная механическая нагрузка (кН) | Конструктивная высота (мм) | Мин. расстояние разряда (мм) | Мин. номинальная длина пути утечки (мм) | Выдерживаемое импульсное напряжение грозового разряда, пиковое (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин во влажном состоянии, с.к.з. (кВ) | Обозначение соединения |
|---|---|---|---|---|---|---|---|---|---|
| FSP-35/0.8-AQ(TQ) | 35 | 0.8 | 100 | 710±15 | 470 | 1380 | 230 | 95 | 16 |
| FSP-66/0.8-AQ(TQ) | 66 | 0.8 | 100 | 950±15 | 710 | 2200 | 410 | 185 | 16 |
| FSP-110/0.8-AQ(TQ) | 110 | 0.8 | 100 | 1440±15 | 1200 | 3800 | 550 | 230 | 16 |
| FSP-220/0.8-AQ(TQ) | 220 | 0.8 | 100 | 2250±30 | 2050 | 7280 | 1000 | 395 | 16 |
Примечания: 1. Приведённые параметры являются типовыми значениями для полимерных штыревых / ветроустойчивых изоляторов; конкретная высота, длина пути утечки и установочные размеры могут быть изготовлены по требованиям проекта. 2. В таблице суффикс T обозначает конструкцию крепления на стальной траверсе, Q — шаровое соединение. 3. Характеристики соответствуют GB/T20142-2006 и IEC 61952.
