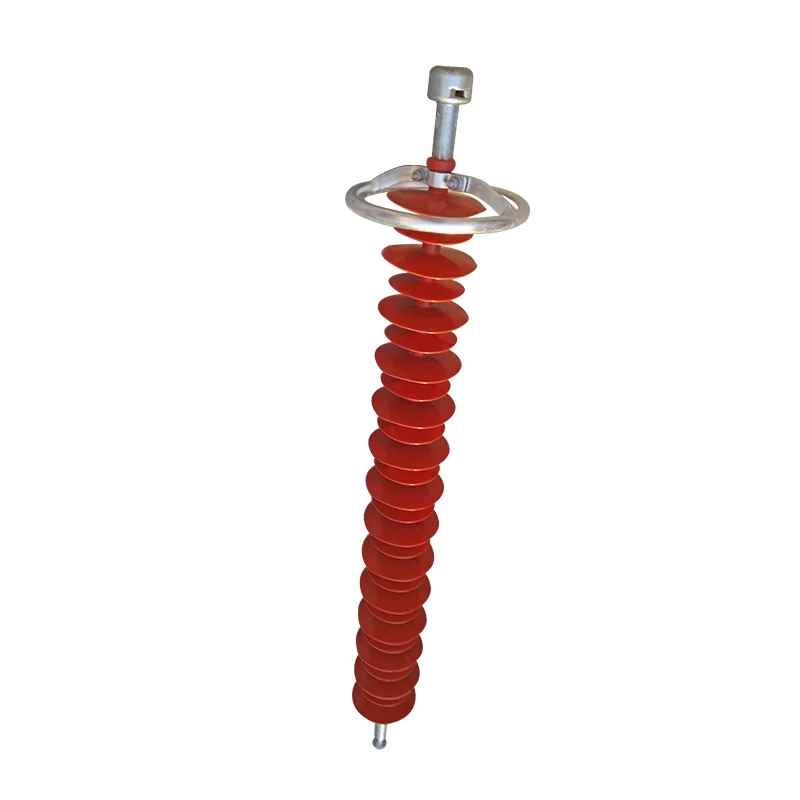

Полимерный подвесной изолятор FXBW4-110/70 110 кВ

Обзор продукции

Полимерный подвесной изолятор FXBW4-110/70 имеет номинальное напряжение 110 кВ и номинальную механическую нагрузку 70 кН и предназначен для загрязнённых районов, высоких механических растягивающих нагрузок, больших пролётов и компактных линий.

Изделие особенно подходит для загрязнённых районов, высоких механических растягивающих нагрузок, больших пролётов и компактных линий. Оно отличается малым весом, малыми размерами и устойчивостью к разрушению, высокой прочностью на кручение и высокой взрывозащищённостью, с механическими нагрузками от 50 кН до 210 кН. Полимерный подвесной изолятор FXBW4-110/70 имеет длину пути утечки 3315 мм и предназначен для линий 110 кВ в сильно загрязнённых районах.

Преимущества эксплуатационных характеристик

• Превосходные электрические характеристики и высокая механическая прочность: внутренний пултрузионный стержень из эпоксидного стекловолокна имеет прочность на изгиб в 2 раза выше обычной стали и в 8-10 раз выше высокопрочного фарфора, что эффективно повышает надёжность безопасной эксплуатации.
• Хорошая загрязнестойкость и высокая устойчивость к перекрытию при загрязнении: выдерживаемое напряжение во влажном состоянии и напряжение загрязнения в 2-2,5 раза выше, чем у фарфоровых изоляторов с той же длиной пути утечки, очистка не требуется, что обеспечивает безопасную эксплуатацию в сильно загрязнённых районах.
• Малые размеры и малый вес: всего 1/6-1/9 фарфоровых изоляторов того же класса напряжения; лёгкая конструкция облегчает транспортировку и монтаж.
• Превосходная гидрофобность: кремнийорганические резиновые юбки обладают высокой гидрофобностью, а цельная конструкция поддерживает внутреннюю изоляцию сухой, исключая профилактические испытания изоляции и очистку, снижая объём планового обслуживания.
• Хорошая герметичность и высокая эрозионная стойкость: материал оболочки достигает класса трекингостойкости TMA4.5, обладает хорошей стойкостью к старению, коррозии и низким температурам, подходит для районов от -40℃ до +50℃.
• Высокая ударопрочность и вибростойкость: хорошее поведение против хрупкого разрушения и ползучести, не легко ломается, высокая прочность на изгиб и кручение, способен выдерживать внутреннее давление с высокой взрывозащищённостью; взаимозаменяем с фарфоровыми и стеклянными изоляторами.
• Оптимизированный профиль юбки: геометрия юбки оптимизирована по аэродинамическим принципам, правильно сконфигурированы экранирующие кольца для подавления токов утечки, защиты кремнийорганических резиновых юбок от дуговой эрозии и продления срока службы полимерного изолятора.
• Общие характеристики превосходят фарфоровые изоляторы: серия полимерных изоляторов превосходит фарфоровые изоляторы как по механическим, так и по электрическим характеристикам, с большим запасом прочности в эксплуатации, что делает её усовершенствованным изделием для линий электропередачи.

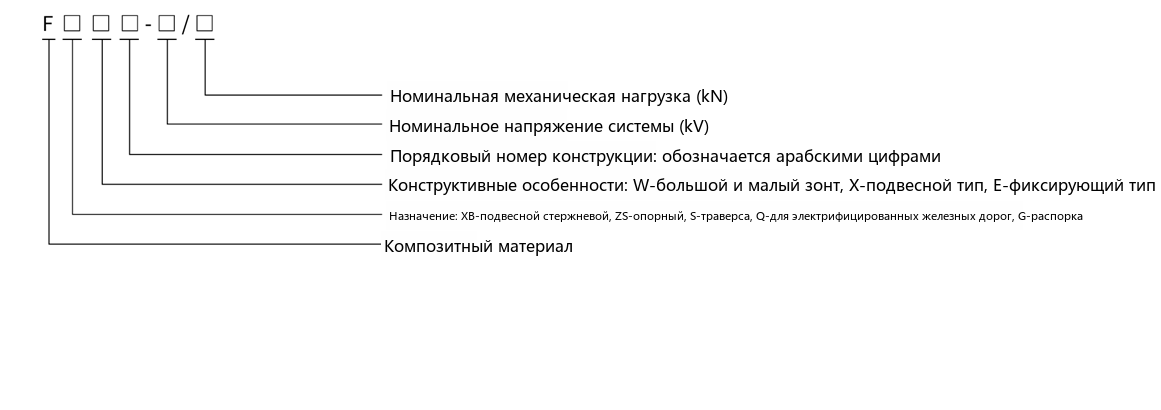

Обозначение типа

F — полимерный материал; цифра перед «/» — номинальное напряжение системы (кВ); цифра после «/» — номинальная механическая нагрузка (кН); W — профиль чередующихся больших и малых юбок, X — подвесной тип, E — позиционирующий тип. Коды применения: XB — подвесной стержневой тип, ZS — опорный тип, S — тип для траверсы, Q — тип для электрифицированных железных дорог, G — дистанционный гаситель.

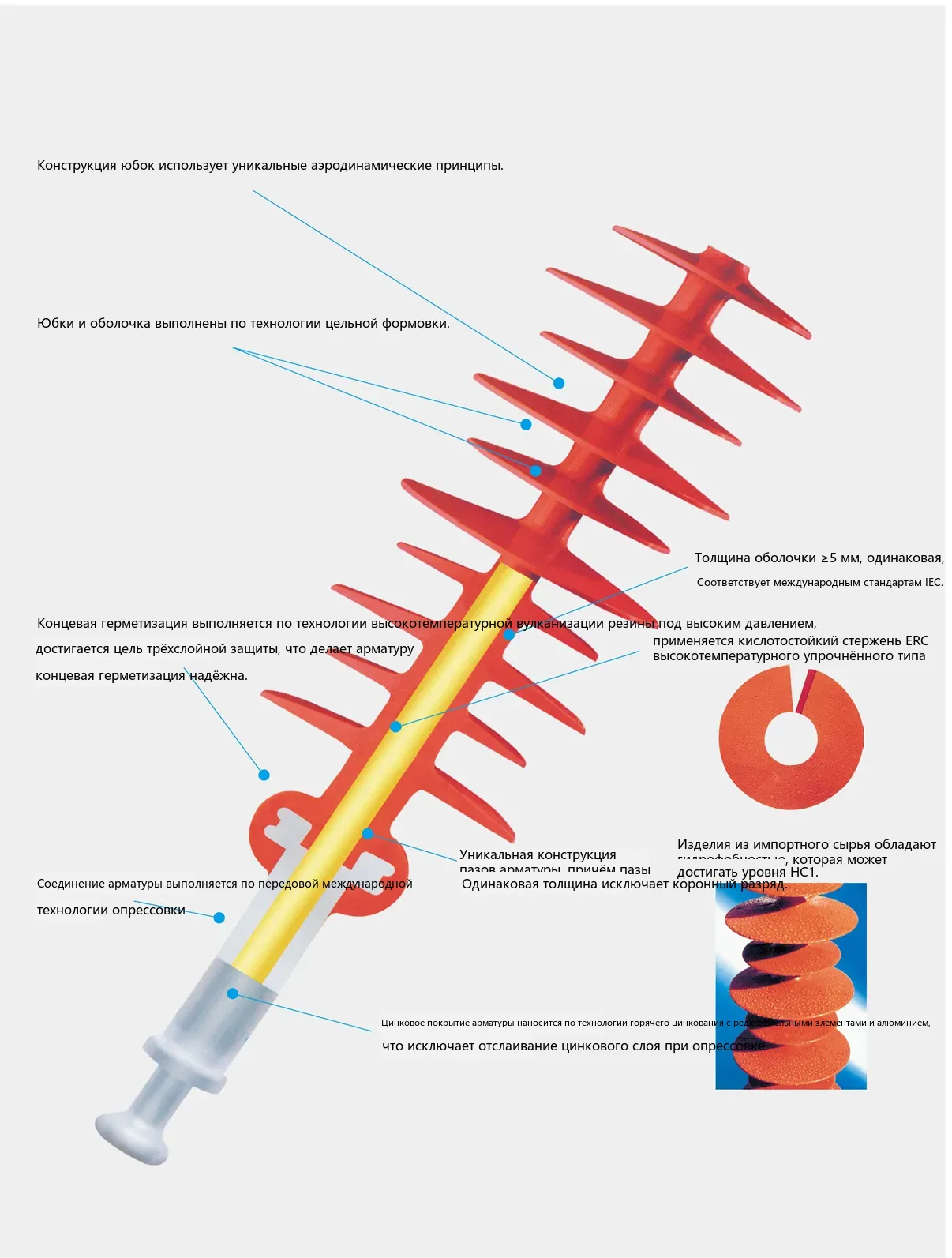

Конструкция и особенности продукции

Серия состоит из трёх частей: пултрузионного стержня из эпоксидного стекловолокна, кремнийорганических резиновых юбок и металлической арматуры. Кремнийорганические резиновые юбки изготавливаются цельным литьём под давлением, что решает ключевую проблему, влияющую на надёжность полимерных изоляторов — межфазный электрический пробой. Соединение стержня с арматурой использует надёжный процесс опрессовки, поддерживаемый полностью автоматической ультразвуковой системой обнаружения дефектов. Изолятор прочный, красивый, компактный и лёгкий; оцинкованная арматура устойчива к ржавчине, изделие взаимозаменяемо с фарфоровыми изоляторами. Конструкция надёжна и не повреждает стержень сердечника, позволяя полностью использовать его механическую прочность. В каталоге полимерный подвесной изолятор FXBW4-110/70 обозначается как FPBW4-110/70; профиль юбки несколько отличается, но он относится к той же серии.

• Конструкция юбки использует уникальный аэродинамический принцип.
• Юбки и оболочка отлиты заодно.
• Торцевое уплотнение использует высокотемпературную вулканизированную резину, наносимую под высоким давлением, обеспечивая тройную защиту и надёжное уплотнение на концах арматуры.
• Соединения арматуры используют международно признанный процесс опрессовки.
• Оцинкованный слой арматуры использует редкоземельно-алюминиевое горячее цинкование, предотвращающее отслаивание цинка при опрессовке.
• Толщина оболочки более 5 мм и равномерна, соответствует стандартам IEC.
• Стержень сердечника — высокотемпературный усиленный кислотостойкий стержень ERC.
• Арматура имеет шлицевую конструкцию с равномерной толщиной канавок, исключающую точечный разряд.
• Производится из импортного сырья, гидрофобность достигает класса HC1.

Фотографии продукции

Основные технические параметры

Характеристики соответствуют GB/T9519-2008 и IEC 61109.

Примечания: характеристики соответствуют GB/T9519-2008 и IEC 61109; для 110 кВ и выше изолятор в каталоге обозначается как FPBW4 (та же серия, что FXBW4, с несколько иным профилем юбки).
