Обзор продукции

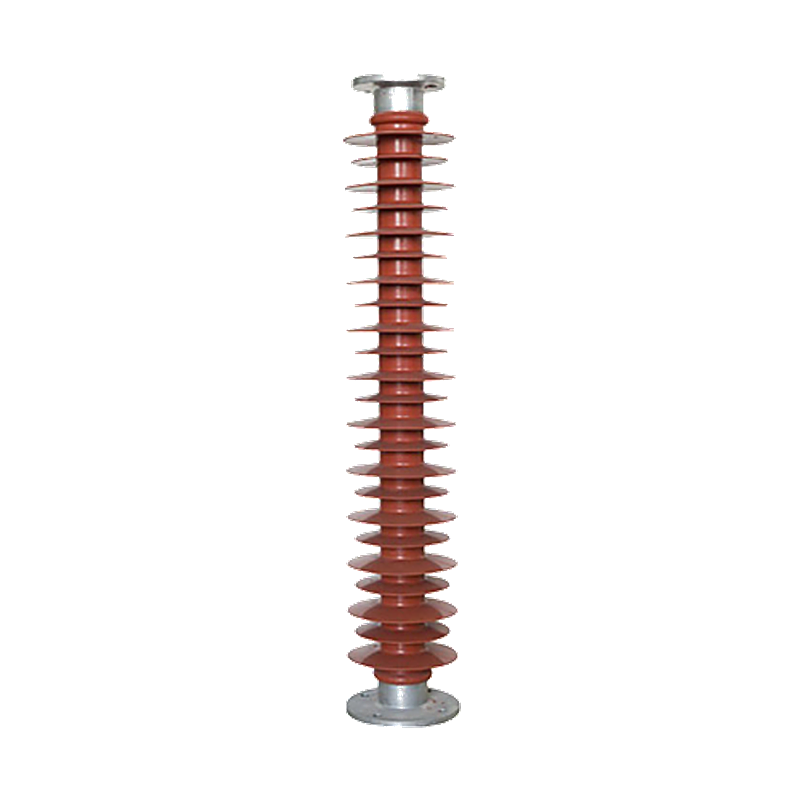

Полимерный опорный изолятор FZSW-110/6 имеет номинальное напряжение 110 кВ и номинальную механическую нагрузку 6 кН и используется в качестве опоры сборных шин или опоры перемычек в подстанционных установках.
Изделие предназначено для подстанционных установок. Оно обладает превосходной гидрофобностью, стойкостью к старению, трекингу и эрозии, а также очень высокой прочностью на растяжение и изгиб. Отличается высокой механической прочностью, хорошей ударопрочностью, вибростойкостью и стойкостью к хрупкому разрушению, малый вес и простота монтажа. Его верхние и нижние установочные размеры идентичны соответствующим фарфоровым штыревым изоляторам, поэтому они взаимозаменяемы. Изделие выдерживает изгибающие нагрузки 4-10 кН. Лёгкий и удобный для транспортировки и монтажа, полимерный опорный изолятор FZSW-110/6 может использоваться в наружных распределительных устройствах более высоких классов напряжения.
Обозначение типа
В обозначении типа F означает полимерную изоляцию, Z — опорную конструкцию, S — стержень со сплошным сердечником, W — противозагрязнённое исполнение. Цифра 110 перед косой чертой указывает номинальное напряжение 110 кВ, а цифра 6 после косой черты — номинальную механическую нагрузку 6 кН. Данная модель имеет минимальную номинальную длину пути утечки 2950 мм, конструктивную высоту 1150 мм и номинальную крутящую нагрузку 1,5 кН·м, подходит для опор сборных шин и перемычек в подстанциях 110 кВ; полимерные стержневые опорные изоляторы этого класса напряжения в настоящее время более подходят для опор сборных шин или перемычек, а использование в качестве опор разъединителей требует технической консультации. При длине пути утечки 2950 мм и конструктивной высоте 1150 мм полимерный опорный изолятор FZSW-110/6 предназначен для опор сборных шин и перемычек в подстанциях 110 кВ.
Основные технические параметры
Характеристики соответствуют GB/T20142-2006 и IEC 61952.
| Модель | Номинальное напряжение (кВ) | Номинальная механическая нагрузка (кН) | Номинальная крутящая нагрузка (кН·м) | Конструктивная высота (мм) | Мин. расстояние разряда (мм) | Мин. номинальная длина пути утечки (мм) | Диаметр юбки (мм) | Выдерживаемое импульсное напряжение грозового разряда, пиковое (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин во влажном состоянии, с.к.з. (кВ) | Установочные размеры верхней арматуры | Установочные размеры нижней арматуры |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FZSW-10/5 | 10 | 5 | 0.6 | 215 | 125 | 290 | 100/90 | 75 | 42 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-15/5 | 15 | 5 | 0.6 | 245 | 170 | 600 | 138/118 | 105 | 45 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-20/8 | 20 | 8 | 1.2 | 400 | 300 | 920 | 122/92 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZS-20/8 | 20 | 8 | 1.2 | 420 | 320 | 700 | 138 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-35/6 | 35 | 6 | 2 | 460 | 360 | 900 | 148/118 | 185 | 95 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/8 | 66 | 8 | 1.5 | 770 | 650 | 1930 | 160/130 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/12 | 66 | 12 | 2 | 760 | 630 | 1940 | 215/185 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/6 | 110 | 6 | 1.5 | 1150 | 1050 | 2950 | 160/130 | 325 | 200 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/10 | 110 | 10 | 4 | 1220 | 1060 | 3260 | 215/185 | 450 | 200 | 4-Φ14-Φ140 | 4-Φ18-Φ180 |
| FZSW-220/10 | 220 | 10 | 4 | 2250 | 2050 | 6520 | 215/185 | 950 | 395 | 4-Φ14-Φ140 | 4-Φ18-Φ225 |
Примечания: 1. Минимальная номинальная длина пути утечки незначительно изменяется в зависимости от высоты изделия. 2. Высота изделия и размеры верхней/нижней арматуры могут быть выбраны из таблицы или поставлены по запросу; изделия 220 кВ могут быть одноэлементными или двухэлементными сборками. 3. В настоящее время полимерные стержневые опорные изоляторы 110 кВ-220 кВ подходят только для опор сборных шин или перемычек; использование в качестве опор разъединителей требует технической консультации.
