Обзор продукции

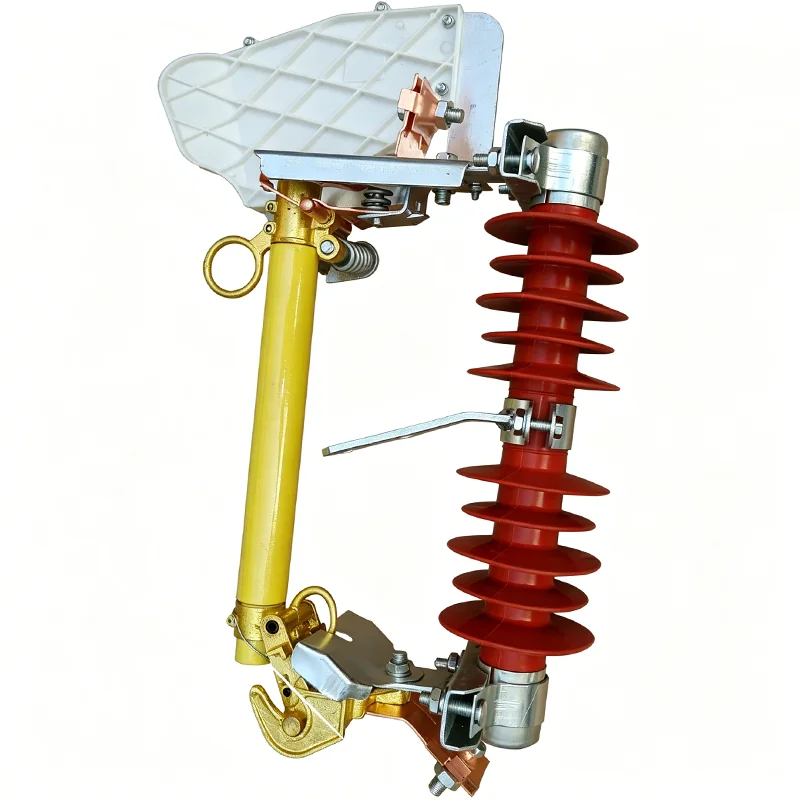

Предохранитель-разъединитель HRW10-12F/200A имеет номинальное напряжение 12 кВ и номинальный ток 200 А и используется для защиты от короткого замыкания и перегрузки распределительных линий напряжением 12 кВ и ниже. Весом 4,9 кг с номинальным отключающим током 8000 А, HRW10-12F/200A используется для защиты от короткого замыкания и перегрузки распределительных линий 12 кВ и ниже.
Принцип работы
Предохранитель-разъединитель является устройством защиты от короткого замыкания и перегрузки распределительных линий. При нормальной работе трубка предохранителя закреплена на неподвижном контакте с помощью цапф; при возникновении перегрузки или короткого замыкания в линии плавкая вставка перегорает, и трубка предохранителя падает под действием силы тяжести, образуя хорошо видимый разрыв, который изолирует повреждённую линию для осмотра и замены плавкой вставки.
Основные технические параметры
| Модель | Номинальное напряжение (кВ) | Номинальный ток (А) | Отключающий ток (А) | Выдерживаемое импульсное напряжение грозового разряда (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин (кВ) | Длина пути утечки (мм) | Вес (кг) | Габаритные размеры (см) |
|---|---|---|---|---|---|---|---|---|
| HRW10-12F/100A | 12 | 100 | 6300 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
| HRW10-12F/200A | 12 | 200 | 8000 | 110 | 42 | 260 | 4.9 | 53.5x14x34 |
Предохранитель-разъединитель HRW10-12F/200A имеет длину пути утечки 260 мм и габаритные размеры 53,5×14×34 см, а его трубка предохранителя унифицирована с другими изделиями серии HRW.
Конструкция
- Дугогасительная камера;
- Соединитель с параллельными пазами: литая латунь; даже при несоответствии размеров соединение простое благодаря 2 направляющим гильзам, совместимы и другие типы соединителей;
- Крюк для штанги: для использования с коммутационной штангой;
- Трубка предохранителя: стекловолокно со специальным УФ-стойким покрытием; доступны исполнения с ножом разъединителя;
- Металлическая обойма: литая красная медь, закреплена на верхней и нижней частях трубки предохранителя в качестве постоянного соединения;
- Кольцевое соединение: обеспечивает надёжное срабатывание;
- Высокопрочный изолятор;
- Гильза цапфы: удерживает трубку предохранителя на шарнире в закрытом положении;
- Цапфа: высокопрочная литая бронза, серебрение; поверхность цапфы прижимается к поверхности шарнира, удерживая трубку предохранителя соосной в закрытом положении.
Справочные параметры других моделей серии
| Модель | Номинальное напряжение (кВ) | Номинальный ток (А) | Отключающий ток (А) | Выдерживаемое импульсное напряжение грозового разряда (кВ) | Выдерживаемое напряжение промышленной частоты 1 мин (кВ) | Длина пути утечки (мм) | Вес (кг) | Габаритные размеры (см) |
|---|---|---|---|---|---|---|---|---|
| HRW3-10/100A | 10 | 100 | 6300 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW3-10/200A | 10 | 200 | 8000 | 110 | 42 | 260 | 6.5 | 48x32x27 |
| HRW5-35/100A | 35 | 100 | 6300 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW5-35/200A | 35 | 200 | 8000 | 170 | 105 | 800 | 16 | 90x72x17 |
| HRW11-12/100A | 12 | 100 | 6300 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
| HRW11-12/200A | 12 | 200 | 8000 | 110 | 42 | 350 | 4.4 | 48x28x11.5 |
Примечание: выше приведены каталожные параметры других моделей серии, для справки при выборе.
