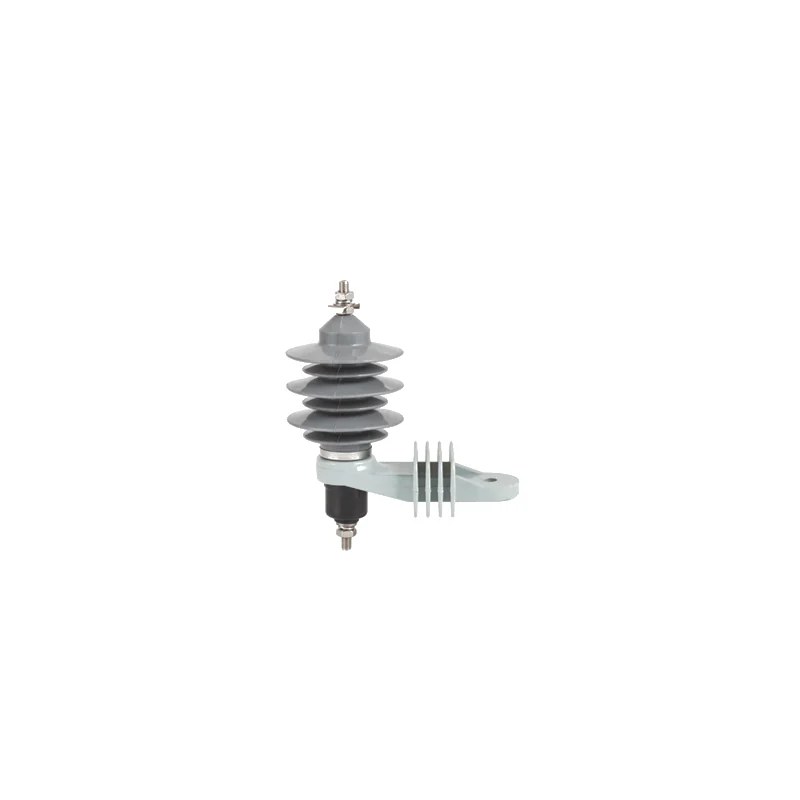

HY5W-6L 6 кВ Металлооксидный ограничитель перенапряжения
Общая информация об ограничителях перенапряжения (применима ко всем моделям этой серии)
Основным элементом металлооксидного ограничителя перенапряжения (MOA) является металлооксидный варистор (MOV), который имеет нелинейные вольт-амперные характеристики (ВАХ): отсутствие задержки при крутопадающих фронтах напряжения, низкое остаточное напряжение при коммутациях и отсутствие рассеивания разрядов, поэтому запасы защиты от волн молний, коммутационных волн и волн с крутым фронтом практически одинаковы, и он способен поглощать перенапряжения от молний, коммутационные перенапряжения и временные перенапряжения промышленной частоты.
Эта серия с полимерной оболочкой изготовлена методом однокомпонентной формовки из силиконовой резины, имеет хорошую герметичность, высокую взрывозащищенность, устойчивость к загрязнениям без необходимости очистки, устойчивость к электроэрозии и старению, малые размеры и низкий вес, а также проста в установке и обслуживании.
Стандарты изготовления: GB11032-2000 (эквивалент IEC 60099-4:1991) Металлооксидные ограничители перенапряжения без разрядных промежутков для переменных систем; JB/T 8952-2005 Металлооксидные ограничители перенапряжения без разрядных промежутков для переменных систем с полимерной оболочкой.
Вольт-амперная характеристика (ВАХ)
Полное обозначение типа
Обзор продукции
HY5W-6L металлооксидный ограничитель перенапряжения с полимерной оболочкой предназначен для распределительных систем 6 кВ и высоковольтных распределительных устройств, в качестве основного элемента использует металлооксидные варисторы (MOV). Он отличается быстрым откликом на крутые фронты, хорошими нелинейными ВАХ и высокой пропускной способностью по току, эффективно ограничивая амплитуду перенапряжений и защищая высоковольтные распределительные устройства, двигатели и распределительные трансформаторы от импульсных перенапряжений от молний и коммутационных перенапряжений. Продукт прошёл типовые испытания национального центра контроля качества и испытаний изоляторов и ограничителей перенапряжений, его параметры соответствуют международному стандарту IEC 60099-4.
Обозначение типа
Коды модели HY5W-6L означают: HY = металлооксидный ограничитель перенапряжения с полимерной оболочкой; 5 = номинальный разрядный ток 5 кА; W = без разрядных промежутков; 6 = номинальное напряжение ограничителя, 6 кВ; L = с разъединителем. Металлооксидный ограничитель перенапряжения с полимерной оболочкой HY5W-6L имеет номинальное напряжение 6 кВ, непрерывное рабочее напряжение не менее 5,1 кВ и остаточное напряжение при импульсе молнии 8/20 мкс не более 18 кВ, соответствуя требованиям защиты от перенапряжений распределительных систем соответствующего уровня напряжения.
Типичные технические параметры
| Модель | HY5W-6L |
|---|---|
| Номинальный ток (кА) | 5 |
| Номинальное напряжение (кВ) | 6 |
| Непрерывное рабочее напряжение (кВ≥) | 5.1 |
| Остаточное напряжение при импульсе с крутым фронтом 1/4 мкс (кВ≤) | 19.0 |
| Остаточное напряжение при импульсе молнии 8/20 мкс (кВ≤) | 18 |
| Остаточное напряжение при коммутационном импульсе 30/60 мкс (кВ≤) | 15.4 |
| Пропускная способность по току прямоугольной волны 2000 мкс (А) | 100 |
| Выдерживаемая способность по высокому току 4/10 мкс (кА) | 65 |
Схема установки разъединителя
Время-токовая характеристика разъединителя (данная модель включает разъединитель)
| Ток (А) | 800 | 200 | 20 | 5 | 0.5 | 0.05 |
|---|---|---|---|---|---|---|
| Время срабатывания (с) | 0.01-0.02 | 0.02-0.05 | 0.1-0.2 | 0.5~1.0 | 20-50 | 200-500 |
Буква L после обозначения модели указывает на наличие разъединителя: при возникновении аномального тока в ограничителе перенапряжения разъединитель срабатывает автоматически согласно таблице выше, отключая поврежденный ограничитель от системы и позволяя персоналу по обслуживанию заменить его своевременно.
Условия эксплуатации
- Температура окружающей среды: не выше +40 ℃ и не ниже -40 ℃;
- Высота над уровнем моря: не выше 2000 м;
- Номинальная частота: 50 Гц или 60 Гц;
- Напряжение, непрерывно подаваемое на ограничитель перенапряжения, не должно превышать его непрерывное рабочее напряжение;
- Максимальная скорость ветра: 35 м/с;
- Сейсмическая интенсивность: не выше 7 баллов.
