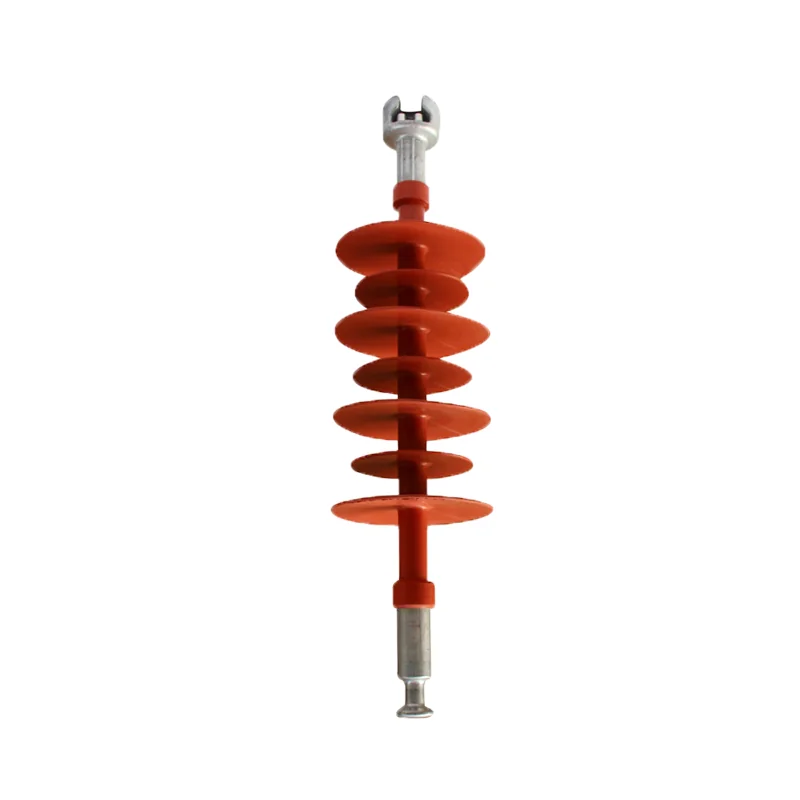

FXBW4-35/70 Isolateur de suspension composite 35kV

Aperçu du produit

L'isolateur de suspension composite FXBW4-35/70 a une tension nominale de 35 kV et une charge mécanique nominale de 70 kN, et est destiné aux zones polluées, aux fortes charges de traction mécanique, aux grandes portées et aux lignes compactes.

Le produit est particulièrement adapté aux zones polluées, aux fortes charges de traction mécanique, aux grandes portées et aux lignes compactes. Il présente une faible masse, un encombrement réduit et une résistance à la rupture, une résistance à la torsion élevée et une forte performance anti-explosion, avec des charges mécaniques de 50 kN à 210 kN. L'isolateur de suspension composite FXBW4-35/70 a une charge de traction mécanique de 70 kN et peut être directement interchangeable avec les isolateurs en porcelaine de même spécification.

Avantages de performance du produit

• Performances électriques supérieures et résistance mécanique élevée : la tige pultrudée en époxy-fibre de verre à l'intérieur a une résistance à la flexion 2 fois celle de l'acier ordinaire et 8-10 fois celle de la porcelaine à haute résistance, améliorant efficacement la fiabilité de l'exploitation sûre.
• Bonne résistance à la pollution et forte capacité anti-contournement : la tension de tenue en milieu humide et la tension de tenue à la pollution sont 2-2,5 fois celles des isolateurs en porcelaine de même ligne de fuite, et aucun nettoyage n'est nécessaire, permettant une exploitation sûre dans les zones fortement polluées.
• Encombrement réduit et faible masse : seulement 1/6-1/9 des isolateurs en porcelaine de même classe de tension ; la structure légère facilite le transport et l'installation.
• Excellente hydrophobicité : les jupes en caoutchouc silicone sont hautement hydrophobes, et la structure intégrale maintient l'isolation interne au sec, éliminant les essais de surveillance préventive de l'isolation et le nettoyage, réduisant ainsi les travaux d'entretien de routine.
• Bonne étanchéité et forte résistance à l'érosion : le matériau de l'enveloppe atteint la classe de résistance au cheminement TMA4.5, avec une bonne résistance au vieillissement, à la corrosion et aux basses températures, adapté aux zones de -40℃ à +50℃.
• Forte résistance aux chocs et aux vibrations : bon comportement anti-fragilité et anti-fluage, peu cassant, résistance élevée à la flexion et à la torsion, capable de supporter la pression interne avec une forte performance anti-explosion ; interchangeable avec les isolateurs en porcelaine et en verre.
• Profil de jupe optimisé : la géométrie des jupes est optimisée selon des principes aérodynamiques et des anneaux de garde sont correctement configurés pour supprimer les courants de fuite, protégeant les jupes en caoutchouc silicone de l'érosion par arc et prolongeant la durée de vie de l'isolateur composite.
• Performance globale supérieure aux isolateurs en porcelaine : la série d'isolateurs composites surpasse les isolateurs en porcelaine tant en performance mécanique qu'électrique, avec une grande marge de sécurité en exploitation, ce qui en fait le produit amélioré pour les lignes électriques.

Désignation du type

F - matériau composite ; le chiffre avant « / » - tension nominale du réseau (kV) ; le chiffre après « / » - charge mécanique nominale (kN) ; W - profil à grandes et petites jupes alternées, X - type suspension, E - type positionnement. Codes d'application : XB - type tige de suspension, ZS - type support, S - type bras transversal, Q - type chemin de fer électrifié, G - amortisseur d'entretoise.

Structure et caractéristiques du produit

La série se compose de trois parties : une tige pultrudée en époxy-fibre de verre, des jupes en caoutchouc silicone et des armatures métalliques. Les jupes en caoutchouc silicone sont produites par moulage par injection intégral, ce qui résout le problème clé affectant la fiabilité des isolateurs composites - le claquage électrique interfacial. La liaison tige-armature utilise un procédé de sertissage fiable soutenu par un système automatique de détection de défauts par ultrasons. L'isolateur est solide, esthétique, compact et léger ; les armatures galvanisées résistent à la rouille, et le produit est interchangeable avec les isolateurs en porcelaine. La structure est fiable et n'endommage pas la tige centrale, permettant d'exploiter pleinement sa résistance mécanique. L'isolateur de suspension composite FXBW4-35/70 a une ligne de fuite de 1225 mm et est destiné aux lignes 35 kV en zones polluées et à grandes portées.

• La conception des jupes adopte un principe aérodynamique unique.
• Les jupes et l'enveloppe sont moulées d'un seul tenant.
• L'étanchéité d'extrémité utilise du caoutchouc vulcanisé à haute température appliqué sous haute pression, assurant une triple protection et une étanchéité fiable aux extrémités des armatures.
• Les connexions des armatures utilisent le procédé de sertissage internationalement accepté.
• La couche galvanisée des armatures utilise la galvanisation à chaud à l'aluminium-terres rares, empêchant l'écaillage du zinc lors du sertissage.
• L'épaisseur de l'enveloppe est supérieure à 5 mm et uniforme, conforme aux normes IEC.
• La tige centrale est une tige ERC renforcée résistante aux acides à haute température.
• Les armatures présentent une conception à fentes avec une épaisseur de gorge uniforme, éliminant les décharges ponctuelles.
• Produit à partir de matières premières importées, avec une hydrophobicité atteignant la classe HC1.

Photos du produit

Principaux paramètres techniques

Performance conforme à GB/T9519-2008 et IEC 61109.

Remarques : Performance conforme à GB/T9519-2008 et IEC 61109 ; pour 110 kV et plus, l'isolateur est référencé FPBW4 dans le catalogue (même série que FXBW4, avec un profil de jupe légèrement différent).
