Présentation du produit

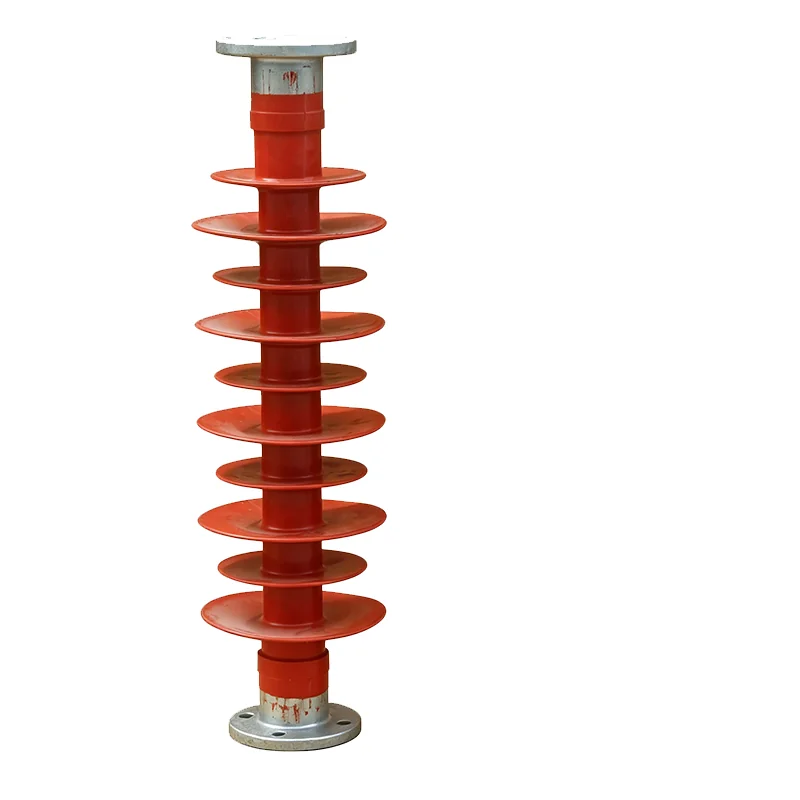

L'isolateur support composite FZSW-15/5 a une tension nominale de 15 kV et une charge mécanique nominale de 5 kN ; il est utilisé comme support de jeu de barres ou support de liaison dans les installations de poste de transformation.
Le produit est destiné aux installations de poste de transformation. Il offre une excellente hydrophobicité, une résistance au vieillissement, une résistance au cheminement et une résistance à l'érosion, ainsi qu'une très grande résistance à la traction et à la flexion. Il présente une résistance mécanique élevée, de bonnes performances aux chocs, aux vibrations et à la rupture fragile, et il est léger et facile à installer. Ses dimensions de montage supérieure et inférieure sont identiques à celles des isolateurs à broche en porcelaine correspondants, de sorte que les deux peuvent être utilisés de manière interchangeable. Le produit supporte des charges de flexion de 4 à 10 kN. Dans la classe de tension 15 kV, l'isolateur support composite FZSW-15/5 offre une charge de flexion de 5 kN, avec des dimensions de montage identiques à celles des supports en porcelaine de même spécification.
Désignation du type
Dans la désignation du type, F signifie isolation composite, Z construction de type support, S tige à âme pleine et W type anti-pollution. Le chiffre 15 avant la barre oblique indique la tension nominale de 15 kV et le chiffre 5 après la barre oblique la charge mécanique nominale de 5 kN. Ce modèle a une ligne de fuite nominale minimale de 600 mm et une hauteur de structure de 245 mm ; sa résistance à la pollution est supérieure à celle des types ordinaires, adaptée aux supports de jeu de barres et de liaison des postes de transformation 15 kV et des installations de distribution industrielle/minière, avec des dimensions de montage interchangeables avec les supports en porcelaine. Avec une ligne de fuite pouvant atteindre 600 mm, l'isolateur support composite FZSW-15/5 offre une forte résistance à la pollution pour les installations de distribution industrielle et minière.
Principaux paramètres techniques
Les performances sont conformes à GB/T20142-2006 et IEC 61952.
| Modèle | Tension nominale (kV) | Charge mécanique nominale (kN) | Charge de torsion nominale (kN·m) | Hauteur de structure (mm) | Distance d'amorçage min. (mm) | Ligne de fuite nominale min. (mm) | Diamètre d'ailette (mm) | Tension de tenue aux chocs de foudre, crête (kV) | Tension de tenue sous pluie à fréquence industrielle 1 min, valeur efficace (kV) | Dimensions de montage de l'armature supérieure | Dimensions de montage de l'armature inférieure |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FZSW-10/5 | 10 | 5 | 0.6 | 215 | 125 | 290 | 100/90 | 75 | 42 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-15/5 | 15 | 5 | 0.6 | 245 | 170 | 600 | 138/118 | 105 | 45 | 4-M12-Φ76 | 4-M12-Φ76 |
| FZSW-20/8 | 20 | 8 | 1.2 | 400 | 300 | 920 | 122/92 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZS-20/8 | 20 | 8 | 1.2 | 420 | 320 | 700 | 138 | 125 | 50 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-35/6 | 35 | 6 | 2 | 460 | 360 | 900 | 148/118 | 185 | 95 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/8 | 66 | 8 | 1.5 | 770 | 650 | 1930 | 160/130 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-66/12 | 66 | 12 | 2 | 760 | 630 | 1940 | 215/185 | 325 | 140 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/6 | 110 | 6 | 1.5 | 1150 | 1050 | 2950 | 160/130 | 325 | 200 | 4-Φ14-Φ140 | 4-Φ14-Φ140 |
| FZSW-110/10 | 110 | 10 | 4 | 1220 | 1060 | 3260 | 215/185 | 450 | 200 | 4-Φ14-Φ140 | 4-Φ18-Φ180 |
| FZSW-220/10 | 220 | 10 | 4 | 2250 | 2050 | 6520 | 215/185 | 950 | 395 | 4-Φ14-Φ140 | 4-Φ18-Φ225 |
Remarques : 1. La ligne de fuite nominale minimale varie légèrement avec la hauteur du produit. 2. La hauteur du produit et les dimensions des armatures supérieure/inférieure peuvent être choisies dans le tableau ou fournies sur demande ; les produits 220 kV peuvent être des ensembles à une unité ou à deux unités. 3. Actuellement, les isolateurs supports à tige composite 110 kV-220 kV ne conviennent qu'aux supports de jeu de barres ou de liaison ; l'utilisation comme supports de sectionneur est soumise à consultation technique.
