Descripción general
El transformador seco aislado con resina ha sido desarrollado por Gaosuo Electric Co., Ltd. sobre la base de tecnología extranjera avanzada, abarcando las series SC9, SCB9, SC10 y SCB10 de transformadores secos de aislamiento delgado con relleno. Los devanados están encapsulados con resina epoxi, lo que hace la unidad ignífuga, resistente al fuego, antiexplosión, libre de mantenimiento, sin contaminación y compacta, por lo que puede instalarse directamente en el centro de carga. Con un diseño científico y un proceso de colada, el producto presenta una menor descarga parcial, bajo ruido y una fuerte disipación de calor; bajo refrigeración forzada por aire puede operar continuamente al 140% de la carga nominal, y está equipado con un controlador de temperatura inteligente que proporciona alarma de fallo, alarma de sobretemperatura, disparo por sobretemperatura y funciones de caja negra, con una interfaz serie RS485 para monitoreo y control centralizados por computadora. Gracias a estas ventajas, el transformador seco aislado con resina se utiliza ampliamente en sistemas de transmisión y distribución de energía como hoteles, aeropuertos, edificios altos, centros comerciales y comunidades residenciales, así como en entornos severos como metros, plantas de fundición, barcos y plataformas de perforación marítima. La serie SC(B)9 cubre capacidades nominales de 10 kVA a 4000 kVA.

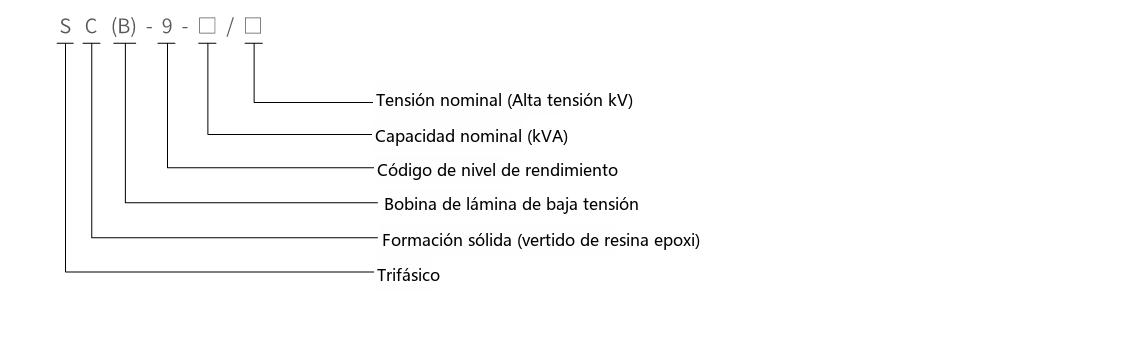

Designación de tipo
Núcleo
El núcleo está fabricado con chapas de acero al silicio laminadas en frío de alta calidad importadas con una estructura de junta de solape de paso completo; la columna del núcleo está ligada con cinta no tejida clase F, y la superficie del núcleo está encapsulada con resina epoxi, reduciendo la pérdida en vacío, la corriente en vacío y el ruido del núcleo. Las abrazaderas y los elementos de fijación reciben un tratamiento superficial especial, lo que mejora aún más la calidad de acabado de estos transformadores secos aislados con resina.
Devanado de alta tensión
El devanado de alta tensión se colada al vacío con resina epoxi con relleno, reduciendo enormemente la descarga parcial y mejorando la rigidez dieléctrica de la bobina. Placas de malla de fibra de vidrio rellenan las paredes interior y exterior del devanado, mejorando su resistencia mecánica y su capacidad de soportar cortocircuitos, por lo que la bobina nunca se agrieta. La serie SC(B)9 utiliza esta construcción de devanado de alta tensión de resina colada para mantener la descarga parcial baja durante toda la vida útil.
Devanado de baja tensión
El devanado de baja tensión adopta una estructura de lámina, eliminando el problema del ángulo helicoidal axial del devanado de hilo y equilibrando los amperios-vuelta. Los conductos de refrigeración axiales en la bobina mejoran la disipación de calor, y se utiliza tela preimpregnada de epoxi DMD entre las capas del devanado para un curado integral.
Proceso de fabricación
Las bobinas se bobinan en máquinas bobinadoras de alta precisión, con el devanado de baja tensión en estructura de lámina. Se proporcionan conductos de ventilación para transformadores de mayor capacidad. Tras el bobinado, se realiza un secado al vacío; todo el proceso de colada y curado sigue estrictamente los requisitos del proceso con un monitoreo riguroso y ajuste según sea necesario. Este proceso de colada de precisión produce bobinas sin burbujas ni cavidades, permitiendo que el transformador seco aislado con resina alcance excelentes prestaciones de servicio.
Sistema de control de temperatura y refrigeración forzada por aire
Se adopta un ventilador de refrigeración de soplado superior de flujo cruzado, que presenta bajo ruido, alta presión de viento y un aspecto atractivo, lo que mejora la capacidad de sobrecarga del transformador. El control de temperatura inteligente mejora aún más la seguridad y fiabilidad operativa del transformador. La serie SC(B)9 está clasificada para sistemas de clase 10kV con clase de aislamiento F/F.
- SC(B)-9-□/□
- Tensión nominal (AT, kV)
- Capacidad nominal (kVA)
- Código de nivel de prestaciones
- Devanado de baja tensión en lámina
- Colada sólida (colada de resina epoxi)
- Trifásico
Parámetros técnicos (clase 10kV, serie SC(B)9)
| Capacidad nominal (kVA) | Combinación de tensión (kV) | Conexión | Pérdidas (kW) | Corriente en vacío (%) | Tensión de impedancia (%) | Clase de aislamiento | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|
| En vacío | En carga (a 120°C) | |||||||
| 10 | AT 11/10.5/10/6.3/6, BT 0.4 | Dyn11 o Yyn0 | 0.150 | 0.325 | 4.5 | 46 | F/F | 130 |
| 20 | 0.185 | 0.630 | 4.0 | 170 | ||||
| 30 | 0.215 | 0.750 | 3.2 | 330 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 380 | ||||
| 63 | 0.370 | 1.280 | 2.7 | 440 | ||||
| 80 | 0.415 | 1.460 | 2.6 | 510 | ||||
| 100 | 0.450 | 1.665 | 2.4 | 590 | ||||
| 125 | 0.530 | 1.955 | 2.2 | 650 | ||||
| 160 | 0.610 | 2.250 | 2.2 | 780 | ||||
| 200 | 0.700 | 2.675 | 2.0 | 930 | ||||
| 250 | 0.810 | 2.920 | 2.0 | 1040 | ||||
| 315 | 0.990 | 3.670 | 1.8 | 1180 | ||||
| 400 | 1.100 | 4.220 | 1.8 | 1450 | ||||
| 500 | 1.305 | 5.170 | 1.8 | 1630 | ||||
| 630 | 1.510 | 6.220 | 1.6 | 1900 | ||||
| 630 | 1.460 | 6.310 | 1.6 | 1900 | ||||
| 800 | 1.710 | 7.360 | 1.6 | 2290 | ||||
| 1000 | 1.990 | 8.600 | 1.4 | 2700 | ||||
| 1250 | 2.350 | 10.26 | 1.4 | 3130 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3740 | ||||
| 2000 | 3.735 | 15.30 | 1.2 | 4150 | ||||
| 2500 | 4.500 | 18.18 | 1.2 | 4810 | ||||
| 3150 | 5.780 | 23.70 | 1.0 | 8 | 5800 | |||
| 4000 | 6.700 | 28.50 | 1.0 | 7100 | ||||
