Descripción general del producto
El aislador de espiga compuesto FPQ-35/10 tiene una tensión nominal de 35kV y una carga mecánica nominal de 10 kN, y se utiliza para el soporte de aislamiento tipo espiga en líneas de alta tensión.
El aislador es adecuado para instalaciones de líneas de alta tensión. Ofrece una excelente hidrofobicidad, resistencia al envejecimiento, resistencia al tracking y resistencia a la erosión, junto con una muy alta resistencia a la tracción y a la flexión. Se caracteriza por su alta resistencia mecánica, buen comportamiento frente a impactos, vibraciones y fragilidad, y es ligero y fácil de instalar. Sus dimensiones de montaje superior e inferior son idénticas a las de los aisladores de espiga de porcelana correspondientes, por lo que ambos pueden utilizarse de forma intercambiable. El producto soporta cargas de flexión de 5-12,5 kN. Como soporte de aislamiento tipo espiga para líneas de 35kV, el aislador de espiga compuesto FPQ-35/10 es ligero y fácil de instalar, y puede sustituir a los aisladores de espiga de porcelana de las mismas dimensiones de montaje.
Designación de tipo
En la designación de tipo, F representa el aislamiento compuesto, P la construcción tipo espiga y Q el acoplamiento de rótula. La cifra 35 antes de la barra indica la tensión nominal de 35kV, y la cifra 10 después de la barra la carga mecánica nominal de 10 kN. Este modelo tiene una altura estructural de 420 mm, una línea de fuga nominal mínima de 1160 mm, una tensión soportada de impulso tipo rayo (cresta) de 200kV y un diámetro de campana de 122/92 mm; está destinado al soporte de aislamiento tipo espiga en líneas de distribución de 35kV, siendo ligero, sin necesidad de limpieza y estable en condiciones contaminadas. Con una línea de fuga nominal mínima de 1160 mm, el aislador de espiga compuesto FPQ-35/10 funciona de forma fiable en zonas contaminadas y reduce la limpieza y el mantenimiento.

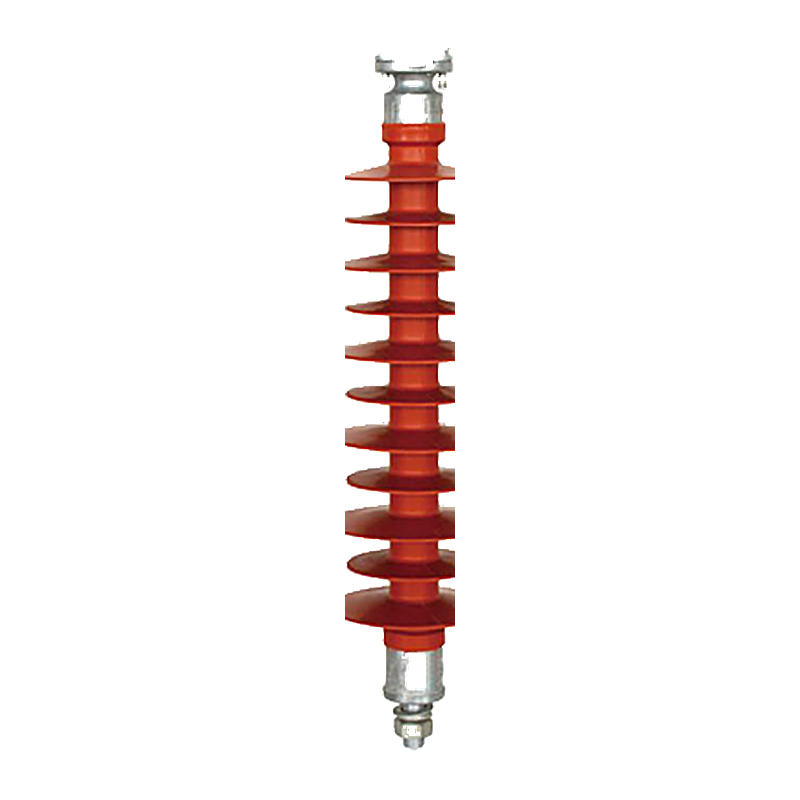

Fotos del producto
Parámetros técnicos principales
El rendimiento cumple GB/T20142-2006 e IEC 61952.
Parámetros técnicos principales de los aisladores de espiga compuestos de 10-35kV
| Modelo | Tensión nominal (kV) | Carga mecánica nominal (kN) | Altura estructural (mm) | Distancia de arco mín. (mm) | Línea de fuga nominal mín. (mm) | Diámetro de campana (mm) | Tensión soportada de impulso tipo rayo, cresta (kV) | Tensión soportada a frecuencia industrial en húmedo de 1 min, valor eficaz (kV) |
|---|---|---|---|---|---|---|---|---|
| FPQ-10/4T20 | 10 | 4 | 215 | 125 | 300 | 140/115 | 75 | 42 |
| FPQ4-10/4T16 | 10 | 4 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPQ4-10/5T20 | 10 | 5 | 250 | 165 | 420 | 140/115 | 105 | 42 |
| FPS-10S/5 | 10 | 5 | 250 | 180 | 380 | 90 | 105 | 42 |
| FPQ-20/12.5 | 20 | 12.5 | 380 | 290 | 780 | 140/110 | 125 | 50 |
| FPQ-12/5 | 12 | 5 | 250 | 150 | 370 | 115 | 95 | 42 |
| FPQ-35/10 | 35 | 10 | 420 | 350 | 1160 | 122/92 | 200 | 95 |
Parámetros técnicos principales de los aisladores compuestos anti-desviación por viento de 35-220kV
| Modelo | Tensión nominal (kV) | Carga mecánica nominal de flexión (kN) | Carga mecánica nominal (kN) | Altura estructural (mm) | Distancia de arco mín. (mm) | Línea de fuga nominal mín. (mm) | Tensión soportada de impulso tipo rayo, cresta (kV) | Tensión soportada a frecuencia industrial en húmedo de 1 min, valor eficaz (kV) | Marcado de conexión |
|---|---|---|---|---|---|---|---|---|---|
| FSP-35/0.8-AQ(TQ) | 35 | 0.8 | 100 | 710±15 | 470 | 1380 | 230 | 95 | 16 |
| FSP-66/0.8-AQ(TQ) | 66 | 0.8 | 100 | 950±15 | 710 | 2200 | 410 | 185 | 16 |
| FSP-110/0.8-AQ(TQ) | 110 | 0.8 | 100 | 1440±15 | 1200 | 3800 | 550 | 230 | 16 |
| FSP-220/0.8-AQ(TQ) | 220 | 0.8 | 100 | 2250±30 | 2050 | 7280 | 1000 | 395 | 16 |
Notas: 1. Los parámetros anteriores son valores típicos de los aisladores compuestos de espiga / anti-desviación por viento; la altura, la línea de fuga y las dimensiones de montaje específicas pueden personalizarse según los requisitos del proyecto. 2. En la tabla, el sufijo T indica la estructura de montaje sobre cruceta de acero y Q el acoplamiento de rótula. 3. El rendimiento cumple GB/T20142-2006 e IEC 61952.
