Ámbito de aplicación
Con el desarrollo de la tecnología de compensación reactiva, para cargas trifásicas desequilibradas los condensadores pueden conmutarse por separado por fase para compensar la potencia reactiva fase a fase, lo que proporciona una mayor precisión de compensación y un mejor ahorro de energía. Con este fin hemos desarrollado el condensador de derivación de compensación por fases, cuya carcasa está provista de un terminal de punto neutro, lo que facilita la conmutación por fases de los condensadores. Para las características estructurales, los parámetros técnicos principales y la información para el pedido de este producto, consúltese la descripción técnica de nuestro condensador de potencia de derivación de baja tensión auto-regenerable. El condensador de compensación por fases BSMJ consta de tres condensadores monofásicos conectados en Y con el neutro sacado (terminal N), adecuado para la compensación reactiva por fases de cargas trifásicas desequilibradas.

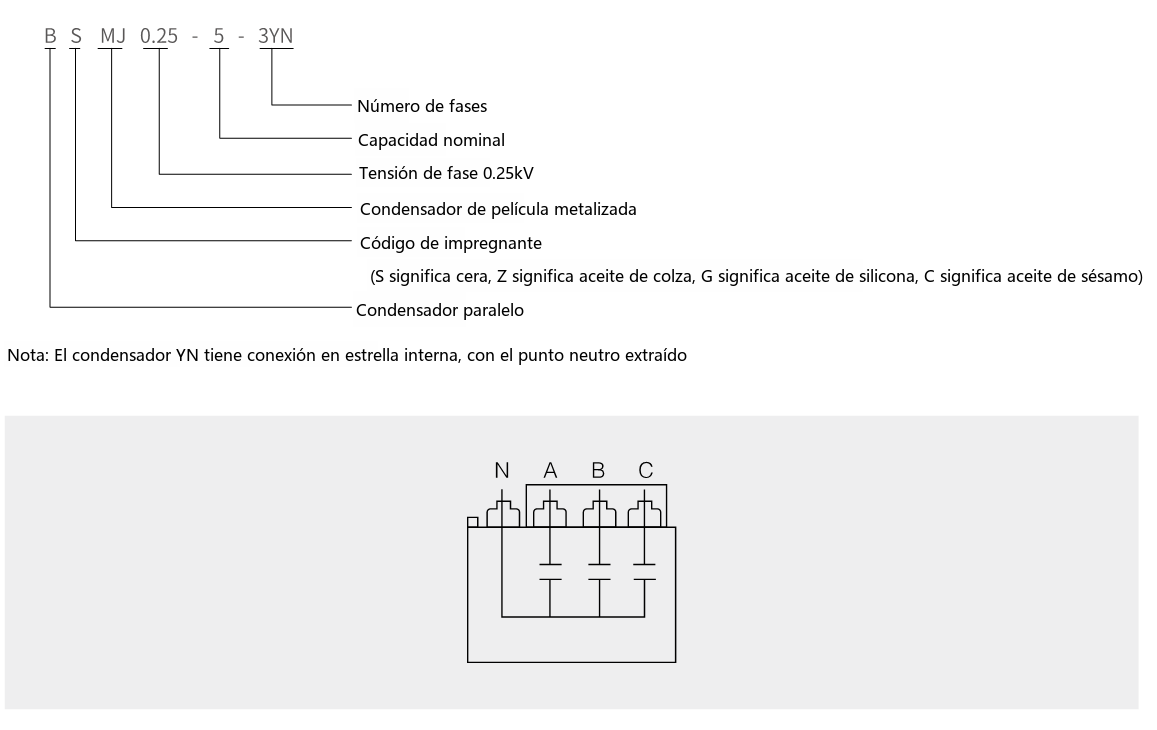

Designación de tipo
Características estructurales
Tres condensadores monofásicos conectados en Y con el neutro sacado (terminal N) forman un condensador trifásico-monofásico de carcasa común. En uso, AN, BN y CN son unidades independientes;
Cada unidad independiente tiene su propia resistencia de descarga, lo que hace el uso más seguro;
Cualquier unidad independiente fallada queda aislada por un dispositivo de aislamiento por sobrepresión y puede desconectarse de forma fiable. Cada unidad independiente del condensador de compensación por fases BSMJ está equipada con una resistencia de descarga y un dispositivo de aislamiento por sobrepresión; una fase fallada puede desconectarse de forma fiable para un funcionamiento seguro.
Condiciones de servicio
Después de que el condensador se desconecte del suministro, la tensión residual debe descender al 10% de la tensión nominal antes de volver a energizarse; esto suele tardar unos 200 s, por lo que el controlador debe tener una función de bloqueo de recierre tras la desconexión. Si se utiliza un controlador ordinario, debe instalarse adicionalmente un dispositivo de descarga rápida; los interruptores con conmutación equipotencial no están sujetos a este límite. Altitud no superior a 2000 m. Categoría de temperatura -25℃: temperatura mínima -25℃, máximo de clase C (no superior a 50℃, media de 24 h no superior a 40℃, media anual no superior a 30℃). El condensador debe funcionar en condiciones bien ventiladas y no debe utilizarse en entornos cerrados y sin ventilación. En aplicaciones por fases se recomienda igualmente utilizar el condensador de compensación por fases BSMJ con un controlador que disponga de bloqueo de recierre, a fin de evitar la reenergización antes de que la tensión residual descienda por debajo del 10% de la tensión nominal.

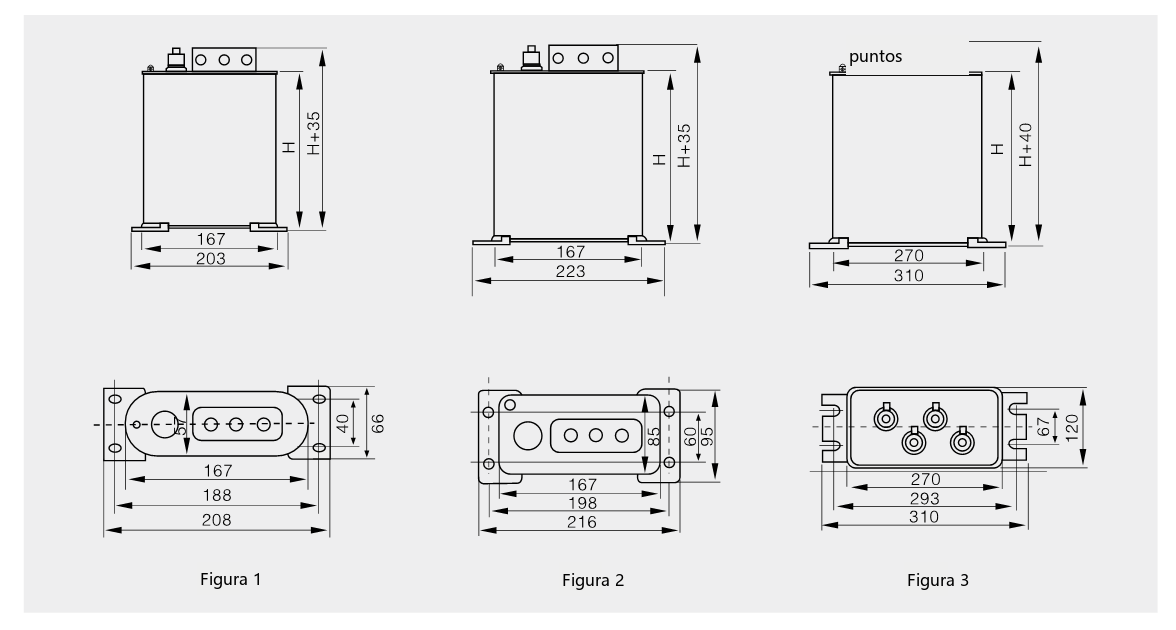

Especificaciones principales, dimensiones exteriores y de instalación (por fases)
| Modelo | Tensión nominal (kV) | Capacidad nominal (kvar) | Capacitancia nominal (μF) | Corriente nominal (A) | Frecuencia nominal (Hz) | Altura H (mm) | N.º de figura |
|---|---|---|---|---|---|---|---|
| BSMJ0.23-3-3YN | 0.23 | 3 | 180 | 4.3 | 50 | 130 | 1 |
| BSMJ0.23-5-3YN | 0.23 | 5 | 301 | 7.2 | 50 | 130 | 1 |
| BSMJ0.23-8-3YN | 0.23 | 8 | 480 | 11.6 | 50 | 210 | 1 |
| BSMJ0.23-10-3YN | 0.23 | 10 | 602 | 14.5 | 50 | 210 | 1 |
| BSMJ0.23-12-3YN | 0.23 | 12 | 722 | 17.4 | 50 | 210 | 2 |
| BSMJ0.23-15-3YN | 0.23 | 15 | 903 | 21.7 | 50 | 210 | 2 |
| BSMJ0.23-16-3YN | 0.23 | 16 | 963 | 23.2 | 50 | 210 | 2 |
| BSMJ0.23-18-3YN | 0.23 | 18 | 1083 | 26 | 50 | 210 | 2 |
| BSMJ0.23-20-3YN | 0.23 | 20 | 1203 | 29 | 50 | 250 | 2 |
| BSMJ0.23-25-3YN | 0.23 | 25 | 1505 | 36 | 50 | 300 | 2 |
| BSMJ0.23-30-3YN | 0.23 | 30 | 1805 | 43.5 | 50 | 230 | 3 |
| BSMJ0.25-3-3YN | 0.25 | 3 | 153 | 4 | 50 | 130 | 1 |
| BSMJ0.25-5-3YN | 0.25 | 5 | 254 | 6.6 | 50 | 125 | 1 |
| BSMJ0.25-6-3YN | 0.25 | 6 | 306 | 8 | 50 | 210 | 1 |
| BSMJ0.25-8-3YN | 0.25 | 8 | 407 | 10.7 | 50 | 210 | 1 |
| BSMJ0.25-10-3YN | 0.25 | 10 | 510 | 13.2 | 50 | 210 | 1 |
| BSMJ0.25-12-3YN | 0.25 | 12 | 615 | 16 | 50 | 210 | 1 |
| BSMJ0.25-15-3YN | 0.25 | 15 | 764 | 20 | 50 | 210 | 2 |
| BSMJ0.25-16-3YN | 0.25 | 16 | 815 | 21.3 | 50 | 210 | 2 |
| BSMJ0.25-18-3YN | 0.25 | 18 | 917 | 24 | 50 | 210 | 2 |
| BSMJ0.25-20-3YN | 0.25 | 20 | 1019 | 27 | 50 | 210 | 2 |
| BSMJ0.25-25-3YN | 0.25 | 25 | 1274 | 33.3 | 50 | 250 | 2 |
| BSMJ0.25-30-3YN | 0.25 | 30 | 1529 | 40 | 50 | 300 | 2 |

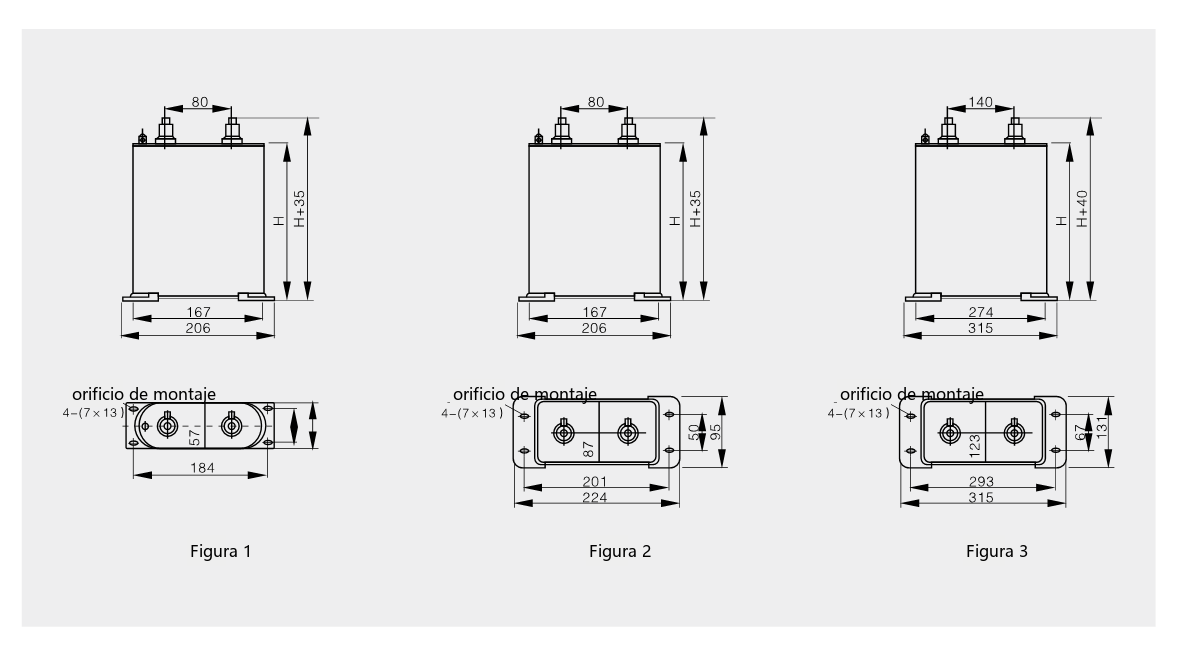

Especificaciones principales, dimensiones exteriores y de instalación (monofásico)
| Modelo | Tensión nominal (kV) | Capacidad nominal (kvar) | Capacitancia nominal (μF) | Corriente nominal (A) | Altura H (mm) | Terminal | N.º de figura |
|---|---|---|---|---|---|---|---|
| 0.25-3-1 | 0.25 | 3 | 153 | 12 | 125 | M6 | 1 |
| 0.25-5-1 | 0.25 | 5 | 254 | 20 | 125 | M6 | 1 |
| 0.25-6-1 | 0.25 | 6 | 306 | 24 | 125 | M6 | 1 |
| 0.25-8-1 | 0.25 | 8 | 407 | 32 | 80 | M6 | 1 |
| 0.25-10-1 | 0.25 | 10 | 510 | 40 | 180 | M6 | 1 |
| 0.25-12-1 | 0.25 | 12 | 615 | 48 | 210 | M6 | 1 |
| 0.25-15-1 | 0.25 | 15 | 764 | 60 | 210 | M8 | 2 |
| 0.25-16-1 | 0.25 | 16 | 815 | 64 | 210 | M8 | 2 |
| 0.25-18-1 | 0.25 | 18 | 917 | 72 | 210 | M8 | 2 |
| 0.25-20-1 | 0.25 | 20 | 1019 | 80 | 210 | M8 | 2 |
| 0.25-25-1 | 0.25 | 25 | 1274 | 100 | 250 | M8 | 2 |
| 0.25-30-1 | 0.25 | 30 | 1529 | 120 | 300 | M8 | 2 |
| 0.4-4-1 | 0.4 | 4 | 79.6 | 10.0 | 125 | M6 | 1 |
| 0.4-5-1 | 0.4 | 5 | 99.5 | 12.5 | 125 | M6 | 1 |
| 0.4-6-1 | 0.4 | 6 | 119.4 | 15.0 | 125 | M6 | 1 |
| 0.4-7.5-1 | 0.4 | 7.5 | 149.4 | 18.8 | 125 | M6 | 1 |
| 0.4-8-1 | 0.4 | 8 | 159.2 | 20 | 125 | M6 | 1 |
| 0.4-10-1 | 0.4 | 10 | 198.9 | 25 | 180 | M6 | 1 |
| 0.4-12-1 | 0.4 | 12 | 238.7 | 30 | 180 | M6 | 1 |
| 0.4-14-1 | 0.4 | 14 | 278.5 | 35 | 180 | M8 | 1 |
| 0.4-15-1 | 0.4 | 15 | 298.4 | 37.5 | 180 | M8 | 1 |
| 0.4-16-1 | 0.4 | 16 | 318.3 | 40 | 210 | M8 | 1 |
| 0.4-18-1 | 0.4 | 18 | 358.1 | 45.0 | 210 | M8 | 1 |
| 0.4-20-1 | 0.4 | 20 | 397.9 | 50 | 210 | M8 | 1 |
| 0.4-22-1 | 0.4 | 22 | 437.7 | 55 | 210 | M8 | 2 |
| 0.4-25-1 | 0.4 | 25 | 497.4 | 62.5 | 210 | M8 | 2 |
| 0.4-30-1 | 0.4 | 30 | 596.8 | 75 | 250 | M8 | 2 |
| 0.4-35-1 | 0.4 | 35 | 696.3 | 87.5 | 250 | M8 | 2 |
| Modelo | Tensión nominal (kV) | Capacidad nominal (kvar) | Capacitancia nominal (μF) | Corriente nominal (A) | Altura H (mm) | Terminal | N.º de figura |
|---|---|---|---|---|---|---|---|
| 0.4-40-1 | 0.4 | 40 | 796.2 | 100 | 300 | M8 | 2 |
| 0.4-45-1 | 0.4 | 45 | 895.2 | 112.5 | 300 | M8 | 2 |
| 0.4-50-1 | 0.4 | 50 | 995.2 | 125 | 230 | M10 | 3 |
| 0.4-60-1 | 0.4 | 60 | 1194.3 | 150 | 230 | M10 | 3 |
| 0.45-4-1 | 0.45 | 4 | 62.9 | 8.9 | 125 | M6 | 2 |
| 0.45-5-1 | 0.45 | 5 | 78.6 | 11.1 | 125 | M6 | 2 |
| 0.45-6-1 | 0.45 | 6 | 94.3 | 13.3 | 125 | M6 | 1 |
| 0.45-7.5-1 | 0.45 | 7.5 | 117.9 | 16.7 | 125 | M6 | 1 |
| 0.45-8-1 | 0.45 | 8 | 125.8 | 17.8 | 125 | M6 | 1 |
| 0.45-10-1 | 0.45 | 10 | 157.2 | 22.2 | 125 | M6 | 1 |
| 0.45-12-1 | 0.45 | 12 | 188.6 | 26.7 | 180 | M6 | 1 |
| 0.45-14-1 | 0.45 | 14 | 220.1 | 31.1 | 180 | M6 | 1 |
| 0.45-15-1 | 0.45 | 15 | 235.8 | 33.3 | 180 | M6 | 1 |
| 0.45-16-1 | 0.45 | 16 | 251.8 | 35.6 | 180 | M6 | 1 |
| 0.45-18-1 | 0.45 | 18 | 282.9 | 40 | 210 | M6 | 1 |
| 0.45-20-1 | 0.45 | 20 | 314.3 | 44.4 | 210 | M6 | 2 |
| 0.45-22-1 | 0.45 | 22 | 345.8 | 48.9 | 210 | M6 | 2 |
| 0.45-25-1 | 0.45 | 25 | 393.2 | 55.6 | 210 | M8 | 2 |
| 0.45-30-1 | 0.45 | 30 | 471.8 | 66.7 | 210 | M8 | 2 |
| 0.45-35-1 | 0.45 | 35 | 550.2 | 77.8 | 250 | M8 | 2 |
| 0.45-40-1 | 0.45 | 40 | 629.1 | 88.9 | 300 | M8 | 2 |
| 0.45-45-1 | 0.45 | 45 | 707.4 | 100.0 | 300 | M8 | 3 |
| 0.45-50-1 | 0.45 | 50 | 786.3 | 111.1 | 230 | M10 | 3 |
| 0.45-60-1 | 0.45 | 60 | 943.6 | 133.3 | 230 | M10 | 3 |

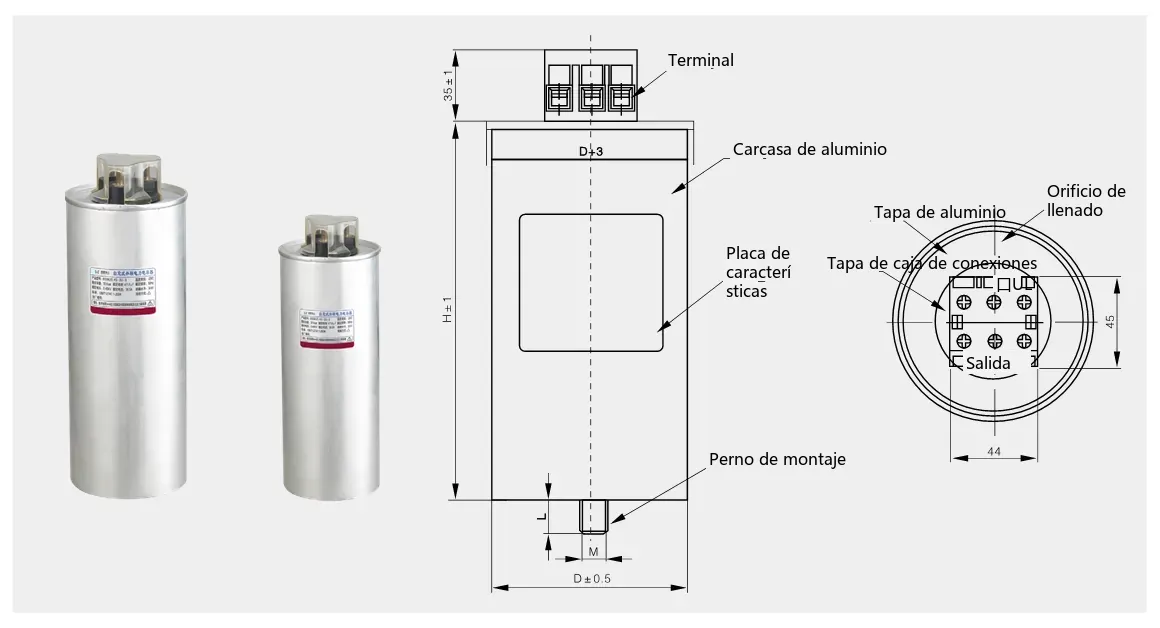

Dimensiones exteriores y de instalación
