Descripción general
El interruptor automático de vacío de interior fijo de alta tensión ZN63(VS1)-12 es un dispositivo de conmutación de interior trifásico CA 50Hz con una tensión nominal de 12kV, destinado al control y protección de minas industriales, centrales eléctricas, subestaciones e instalaciones eléctricas, y adecuado para sitios de operación frecuente. El mecanismo de operación y el cuerpo del interruptor automático están integrados; el diseño puede utilizarse como unidad de instalación fija o con un mecanismo de carro dedicado para formar una unidad extraíble. El circuito principal puede adoptar un polo encapsulado integral para lograr un interruptor automático compacto, altamente fiable y libre de mantenimiento, y puede montarse en aparamenta de armario central extraíble KYN28A-12 (GZS); el tipo fijo también es adecuado para aparamenta de armario fijo de la serie XGN. El interruptor automático de vacío ZN63(VS1)-12 ofrece un diseño compacto y libre de mantenimiento muy adecuado para conjuntos de aparamenta KYN28A-12 y XGN.

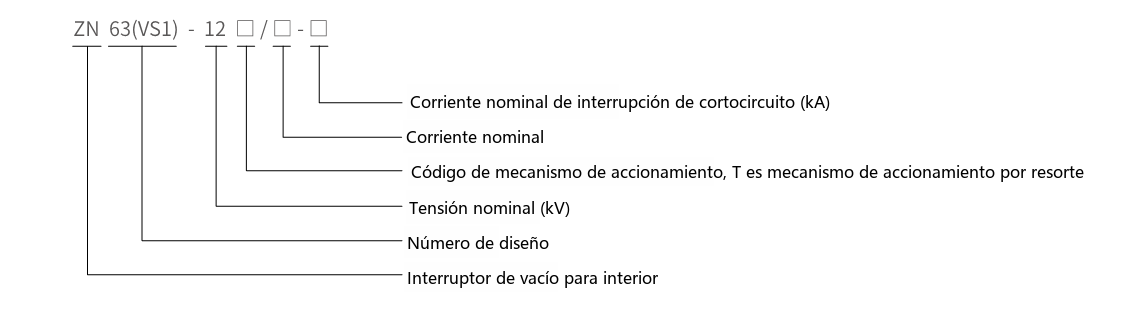

Designación de tipo
Entorno normal de servicio
1. Temperatura ambiente: no superior a 40°C, no inferior a -10°C (se permite almacenamiento y transporte a -30°C).
2. Altitud: no superior a 1000m. A altitudes superiores, el nivel de aislamiento nominal deberá aumentarse en consecuencia.
3. Humedad relativa: media diaria no superior al 95%; presión de vapor saturado media diaria no superior a 2,2×10³ MPa, media mensual no superior a 1,8×10³ MPa.
4. Intensidad sísmica: no superior a magnitud 8.
5. Sitios libres de incendio, explosión, contaminación severa, corrosión química y vibración violenta.

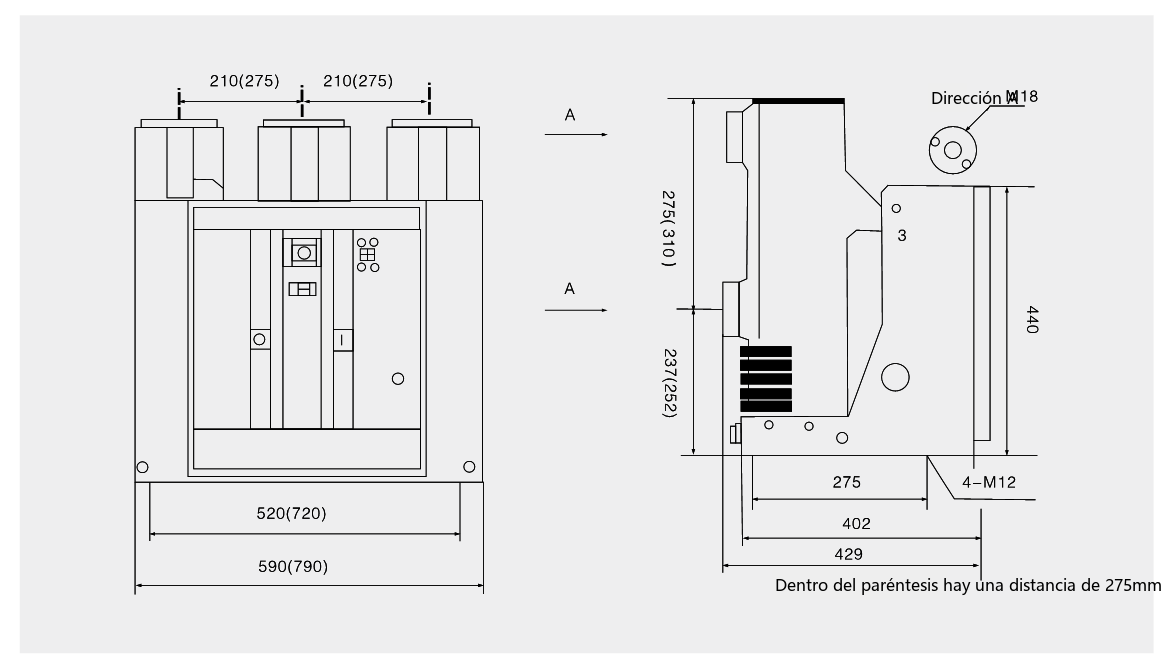

Dimensiones generales y de montaje
Parámetros técnicos
Para el interruptor automático de vacío ZN63(VS1)-12, el entorno normal de servicio es el descrito anteriormente, y los principales parámetros técnicos se indican en la tabla siguiente. El interruptor automático de vacío ZN63(VS1)-12 está disponible con corrientes nominales de 630 A, 1250 A y 1600 A, con corrientes nominales de corte en cortocircuito de 20/25 kA, 31,5 kA y 40 kA respectivamente, y una corriente nominal de corta duración soportada de 4 s que coincide con la corriente de corte.
| N.º | Elemento | Unidad | Dato | ||||
|---|---|---|---|---|---|---|---|
| 1 | Tensión nominal | kV | 12 | ||||
| 2 | Tensión de operación máxima nominal | kV | 12 | ||||
| 3 | Corriente nominal | A | 63 | 6301250 | 12501600 | ||
| 1250 | 16002000 | 20002500 | |||||
| 25003150 | 31504000 | ||||||
| 4 | Corriente nominal de corte en cortocircuito (corriente nominal de estabilización térmica, valor eficaz) | kA | 20/25 | 31.5 | 40 | ||
| 5 | Corriente nominal de cierre en cortocircuito (cresta) | kA | 50/63 | 80 | 100 | ||
| 6 | Corriente nominal de cresta soportada (corriente nominal de estabilización dinámica, cresta) | kA | 50/63 | 80 | 100 | ||
| 7 | Corriente nominal de corta duración soportada (4s) | kA | 20/25 | 31.5 | 40 | ||
| 8 | Tensión soportada a frecuencia industrial nominal (antes/después del corte) / 1 min | kV | 42 a tierra (48 en el corte abierto) | ||||
| Tensión soportada a impulso tipo rayo nominal (cresta, antes/después del corte) | 75 a tierra (85 en el corte abierto) | ||||||
| 9 | Duración nominal del cortocircuito | 4 | |||||
| 10 | Secuencia de operación nominal | O-0.3s-CO-180s-CO | |||||
| 11 | Resistencia mecánica | veces | 20000 | ||||
| 12 | Número de operaciones nominales de corte en cortocircuito | veces | 50 | ||||
| 13 | Tensión de cierre nominal del mecanismo de operación (DC) | AC, DC110, 220 | |||||
| 14 | Tensión de apertura nominal del mecanismo de operación (DC) | AC, DC110, 220 | |||||
| 15 | Separación de contactos | mm | 11±1 | ||||
| 16 | Sobrecarrera (compresión del resorte de contacto) | mm | 3.5±0.5 | ||||
| 17 | Tiempo de rebote de apertura/cierre trifásico | ms | ≤2 | ||||
| 18 | Tiempo de rebote de contactos al cerrar | ms | ≤2 | ||||
| 19 | Velocidad media de apertura | m/s | 0.9~1.2 | ||||
| Velocidad media de cierre | m/s | 0.5~0.8 | |||||
| 20 | Tiempo de apertura | a la tensión de operación máxima | s | ≤0.05 | |||
| 21 | a la tensión de operación mínima | ≤0.08 | |||||
| 22 | Tiempo de cierre | 0.1 | |||||
| 23 | Resistencia del circuito principal por fase | uΩ | 630≤50 | 1250≤45 | |||
| 24 | Espesor de desgaste acumulado admisible de contactos | mm | 3 | ||||
