نظرة عامة على المنتج
تم تطوير هذا المنتج من خلال استيعاب التقنيات الأجنبية والجمع بين الممارسة المحلية؛ يتميز المنتج بأكمله بحجم صغير، وسهولة التركيب والصيانة، وضوضاء منخفضة، وفقد منخفض، ومقاومة للسرقة، وقدرة تحمل عالية للحمل الزائد وحماية كاملة. مناسب للأحياء الجديدة، والأحزمة الخضراء، والحدائق، والمحطات، والفنادق، ومواقع البناء، والمطارات وغيرها من الأماكن. محطة ZGS-12 الفرعية المدمجة (النوع الأمريكي) تعتمد هيكلاً معزولاً تماماً ومحكم الإغلاق تماماً، شبه خالية من الصيانة وتضمن السلامة الشخصية.
محطة ZGS□-12 الفرعية المدمجة (النوع الأمريكي) مناسبة لأنظمة إمداد الحلقة الرئيسية 10 kV، أو الإمداد المزدوج أو الإمداد الطرفي، وتعمل كمعدات تحويل وقياس وتعويض وتحكم وحماية.

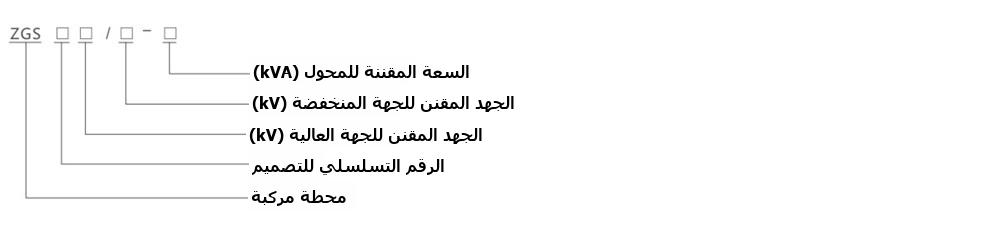

تعيين النوع
الميزات والمزايا
- معزولة تماماً، محكمة الإغلاق تماماً، شبه خالية من الصيانة، تضمن بشكل موثوق السلامة الشخصية؛
- هيكل مدمج، فقط 1/3-1/5 حجم المحطات الفرعية الأوروبية من نفس القدرة، ارتفاع منخفض؛
- يتوفر هيكل خزان منفصل لتجنب تلوث الزيت لخزان المحول؛
- يعتمد الجانب عالي الجهد حماية كاملة المدى بمصهر مزدوج، مما يقلل التكاليف بشكل كبير:
- مناسب للاستخدام في الحلقة الرئيسية والطرفي؛ يمكن توصيل/فصل موصلات الكابلات بشكل طارئ عند تيار حمل 200 A؛
- يعتمد الخزان ألواحاً مركبة مزدوجة من قرص العسل مع عزل حراري وتبديد حرارة؛
- يضاف واقي إلكتروني ضد فقد الطور على الجانب منخفض الجهد؛ عند ظهور جهد غير طبيعي في النظام، يمكن فصل المفتاح الرئيسي للدخول بسرعة؛
- يستخدم الجانب عالي الجهد مفتاح حمل مغمور بالزيت أو مفتاح حمل SF6، قابل للترقية للتشغيل المحركي، مما يضع أساساً لأتمتة التوزيع.
- يتم استخدام محولات مغمورة بالزيت من سلسلة S9 أو S11 ذات الأداء الأفضل.
ظروف الخدمة
- الارتفاع لا يتجاوز 1000 م؛
- درجة الحرارة المحيطة: -35℃ إلى +40℃؛
- الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95%، والمتوسط الشهري لا يتجاوز 90%؛
- موقع التركيب: خالٍ من مخاطر الحريق والانفجار والغازات المسببة للتآكل كيميائياً، جيد التهوية، بميل أرضي لا يزيد عن 3°.
المعايير المطبقة
GB/T 17467-1998 "المحطات الفرعية الصندوقية مسبقة التجهيز عالية/منخفضة الجهد"
DL/T 537-93 "الشروط الفنية للطلب لمحطات 6-35 kV الصندوقية الفرعية"
المعاملات الفنية
المعاملات الفنية للمحطة الفرعية المدمجة
| الرقم | البند | الوحدة | المعاملات الفنية |
|---|---|---|---|
| 1 | الجهد المقنن | kV | 10/0.4 (الجهد العالي/المنخفض) |
| 2 | جهد التشغيل | kV | 12 (جانب الجهد العالي) |
| 3 | التردد المقنن | Hz | 50 |
| 4 | القدرة المقننة | kVA | 150-1600 |
| 5 | جهد التحمل بتردد الطاقة لمدة دقيقة | kV | 35 |
| 6 | جهد نبضة الصواعق | kA | 75 |
| 7 | طريقة التبريد | - | ONAN (مغمور بالزيت مبرد ذاتياً) |
| 8 | تيار قطع المصهر الاحتياطي للجهد العالي | kA | 50 |
| 9 | تيار قطع مصهر الحربة | kA | 2.5 |
| 10 | درجة الحرارة المحيطة | ℃ | -35~+40 |
| 11 | ارتفاع درجة حرارة الملف | K | 65 |
| 12 | تنظيم الجهد بدون حمل | - | ±5% أو ±2×2.5% |
| 13 | مستوى الضوضاء | db | 50 |
| 14 | درجة الحماية | - | IP43 |
المحول
يتم اختيار جسم محول سلسلة S9 الجديد، بفقد منخفض، وقدرة جيدة على تحمل الحمل الزائد ومقاومة قوية لقصر الدائرة؛ جميع أدوات التثبيت معالجة للحماية. كما يتوفر محول سلسلة S11 بقلب ملفوف غير ملحوم ذو أداء أفضل.
| القدرة (kVA) | الجهد (kV) | مجموعة التوصيل | تيار عدم الحمل (%) | خسارة عدم الحمل (W) | جهد الممانعة% | خسارة الحمل (W) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الجهد العالي | الجهد المنخفض | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
| 50 | 10±5% أو ±2×2.5% |
0.4 | Dyn11 Yyno |
2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 4.5 | 5.15 | 4.82 | 5.15 | |||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 |
مفتاح الحمل
مفتاح الحمل مغمور بالزيت، ثلاثي الأقطاب مرتبط بآلية تشغيل زنبركية؛ يمكنه الوصل/القطع تحت الحمل، بسرعة تبديل مستقلة عن قوة التشغيل؛ الأنواع المتاحة: ثنائي الموضع، رباعي الموضع نوع T، رباعي الموضع نوع V إلخ.
المعاملات الفنية
| البند | البند | الوحدة | 315A | 630A |
|---|---|---|---|---|
| الجهد المقنن | - | kV | 12 | 12 |
| التيار المقنن | - | A | 315 | 630 |
| التردد المقنن | - | Hz | 50 | 50 |
| تيار الوصل عند قصر الدائرة المقنن | - | kA | 31.5 | 50 |
| تيار التحمل القصير المدى المقنن | - | kA | 12.5 | 50 |
| المدة القصيرة المدى المقننة | - | S | 2 | 2 |
| التحمل الميكانيكي | - | عملية | 2000 | 2000 |
| اختبار نبضة الصواعق | بين الأطوار وإلى الأرض | kV | 75 | 75 |
| فجوة الفصل | kV | 85 | 85 | |
| جهد التحمل بتردد الطاقة لمدة دقيقة | بين الأطوار وإلى الأرض | kV | 42 | 42 |
| فجوة الفصل | kV | 48 | 48 | |
| تيار التحمل الذروي المقنن | - | kA | 31.5 | 50 |
المصهر
يتم توفير حماية كاملة المدى للجانب عالي الجهد للمحطة الفرعية الصندوقية الأمريكية بواسطة مصهر حماية احتياطي على التوالي مع مصهر حربة — بسيط من حيث المبدأ، اقتصادي وموثوق. مصهر الحماية الاحتياطي هو مصهر محدد للتيار عالي الجهد مغمور بالزيت بقدرة قطع كبيرة، يعمل فقط عند الأعطال الداخلية للمحول؛ يحتوي مصهر الحربة على وصلة مصهر مزدوجة الحساسية توفر حماية مزدوجة للتيار ودرجة الحرارة، وبعد انصهار الوصلة يمكن استبدالها بسهولة في الموقع.
المعاملات الفنية
| الرقم | قدرة المحول ثلاثي الأطوار (kVA) | جهد المحول الابتدائي (10 kV) | |
|---|---|---|---|
| - | - | تيار XRNT المقنن (A) | تيار الحماية من الحمل الزائد PRNT1 المقنن (A) |
| 1 | 30 | 10 | 6 |
| 2 | 50 | 16 | 8 |
| 3 | 80 | 16 | 10 |
| 4 | 100 | 20 | 15 |
| 5 | 125 | 25 | 15 |
| 6 | 160 | 31.5 | 25 |
| 7 | 200 | 40 | 25 |
| 8 | 250 | 50 | 40 |
| 9 | 315 | 63 | 40 |
| 10 | 400 | 63 | 40 |
| 11 | 500 | 80 | 50 |
| 12 | 630 | 100 | 50, 65 |
| 13 | 800 | 125 | 65 |
| 14 | 1250 | 160 | 100 |
| 15 | 1600 | 200 | 140 |
هيكل المحطة الفرعية

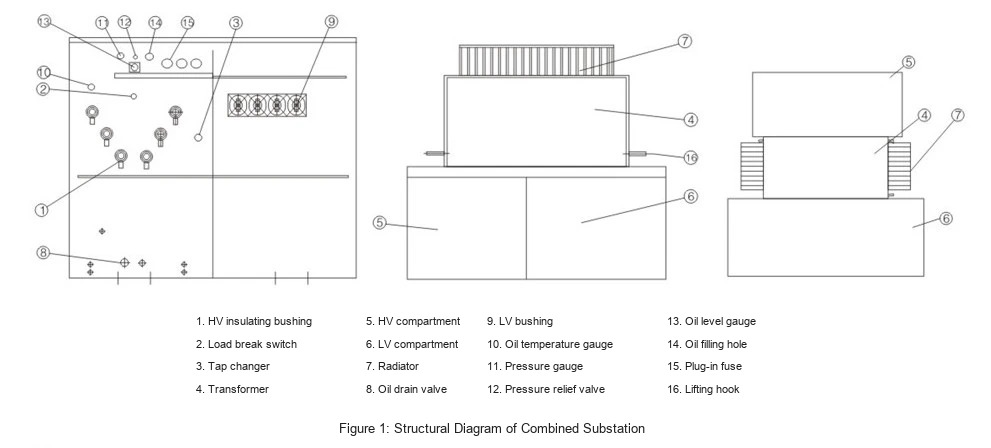

يتكون هيكل الخزان من ثلاث حجيرات: حجيرة الجهد العالي، وحجيرة الجهد المنخفض وحجيرة خزان الزيت. تشمل حجيرة الجهد العالي ملحقات كابلات الجهد العالي، ومفتاح الحمل، ومغير الصنبور بدون حمل، ومصهر الحربة، وصمام تحرير الضغط، ومقياس مستوى الزيت، ومقياس درجة حرارة الزيت، وصمام تصريف الزيت. تشمل حجيرة الجهد المنخفض كمات الجهد المنخفض، وأجهزة قياس الجهد المنخفض، وقواطع الدائرة وتعويض المكثفات. تشمل حجيرة خزان الزيت ملفات المحول والقلب، والمشع؛ مفتاح الحمل عالي الجهد والمصاهر داخل خزان الزيت. حسب متطلبات المخطط، يمكن تصميم هيكل المحطة الفرعية بتخطيط مثلثي أو مستطيل (انظر الشكل أدناه).
تعليمات التشغيل
تشغيل مفتاح الحمل:
مفاتيح الحمل المغمورة بالزيت المستخدمة في المحطة الفرعية المدمجة لها ثلاثة أنواع حسب وظائفها: ثنائي الموضع، رباعي الموضع نوع T ورباعي الموضع نوع V؛ يمكن اختيار أحدها، وتشغيل الثلاثة كالتالي: يتوفر مفتاح الحمل لمحطة ZGS-12 الفرعية المدمجة (النوع الأمريكي) بثنائي الموضع، ورباعي الموضع نوع T ورباعي الموضع نوع V.
◇ لمفتاح الحمل رباعي الموضع نوع V، انظر الشكل 2؛ الشفرة المتحركة هيكل على شكل "V"، تظهر باللون الأسود في الشكل؛ "Ⅰ, Ⅱ" في الشكل هما خطا الدخول/الخروج لإمداد الحلقة الرئيسية، و"T" هو خط دخول الجهد العالي للمحول عبر المصهر الاحتياطي ومصهر الحربة. يبدل مفتاح حمل الحلقة الرئيسية الشبكة تحت الحمل.
مواضع التشغيل الأربعة لمفتاح الحمل:
- ◇ عند موضع "Ⅰ-Ⅱ-T"، تكون الشبكتان Ⅰ و Ⅱ متصلتين والمحول متحمساً (تعمل المحطة الفرعية كوحدة حلقة رئيسية)؛
- ◇ عند موضع "Ⅰ-T"، تكون الشبكة Ⅰ متصلة بالمحول (تعمل المحطة الفرعية كطرفية)؛
- ◇ عند موضع "Ⅱ-T"، تكون الشبكة Ⅱ متصلة بالمحول (تعمل المحطة الفرعية كطرفية)؛
- ◇ عند موضع "O"، تكون الشبكتان Ⅰ/Ⅱ والمحول مفصولين (لا يوجد جهد).
أدخل مقبض التشغيل الخاص في عمود المفتاح وأدر حوالي 130° في اتجاه عقارب الساعة أو عكسها؛ كل عملية تقدم الشفرة المتحركة خطوة واحدة. مثال التبديل: تغيير الإمداد من المصدر "Ⅰ" إلى المصدر "Ⅱ". يتصل الجانب عالي الجهد لمحطة ZGS-12 الفرعية المدمجة (النوع الأمريكي) بخط دخول الجهد العالي للمحول عبر المصهر الاحتياطي ومصهر الحربة.
- ◇ أدخل مقبض التشغيل الخاص في عمود المفتاح؛
- ◇ أدر المفتاح في اتجاه عقارب الساعة مرة واحدة؛ تكون الشفرة على شكل "V" الآن عند موضع "Ⅰ-Ⅱ-T"؛
- ◇ أدر في اتجاه عقارب الساعة مرة أخرى؛ تكون الشفرة على شكل "V" الآن بين "Ⅱ-T"، مغذاة من المصدر "Ⅱ"؛ اكتمل التشغيل.
طريقة التشغيل 2:
- ◇ أدخل مقبض التشغيل الخاص في عمود المفتاح؛
- ◇ أدر المفتاح عكس اتجاه عقارب الساعة مرة واحدة؛ تكون الشفرة على شكل "V" الآن عند موضع "O":
- ◇ أدر عكس اتجاه عقارب الساعة مرة أخرى؛ تكون الشفرة على شكل "V" الآن بين "Ⅱ-T"، مغذاة من المصدر "Ⅱ"؛ اكتمل التشغيل.
يمكن لكلتا الطريقتين تبديل الإمداد من المصدر "Ⅰ" إلى "Ⅱ"، لكن الطريقة الثانية أكثر أماناً ومعقولية: بعد قطع المصدر "Ⅰ" لن يُعاد تحميسه، وإذا فشل المصدر "Ⅱ" لن يُغلق المفتاح على العطل. مع الطريقة 1، قد يكون المصدران متصلين في وقت واحد؛ عند التبديل من المصدر "Ⅰ" إلى "Ⅱ"، قد تحدث أعطال بسبب فرق الطور بين المصدرين.

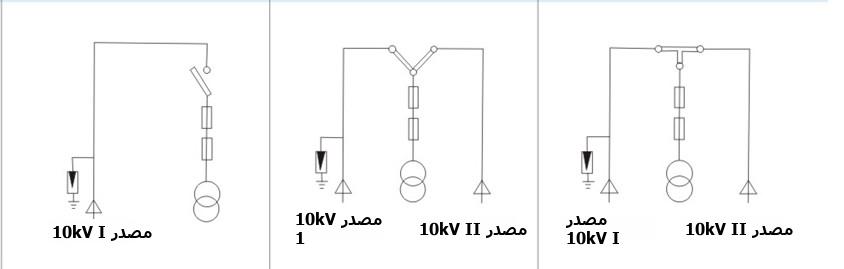

الملحق 1: مخططات الجهد العالي النموذجية
| رقم المخطط | H-01 | H-02 | H-03 |
|---|---|---|---|
| مخطط الخط الواحد للدائرة الرئيسية |  |
||
| - | محطة أمريكية طرفية بمفتاح حمل ثنائي الموضع. | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "V". | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "T". |
| - | إمداد أحادي المصدر، مناسب للمستخدمين الطرفيين | حلقة رئيسية أو إمداد مزدوج؛ لكن عند فصل المحول، يُفصل مصدرا الجهد العالي I و II في وقت واحد؛ تيار الحلقة الرئيسية 315 A، 630 A. | حلقة رئيسية أو إمداد مزدوج؛ عند فصل المحول، لا يتصل مصدرا الجهد العالي ببعضهما؛ تيار الحلقة الرئيسية 315 A، 630 A. |

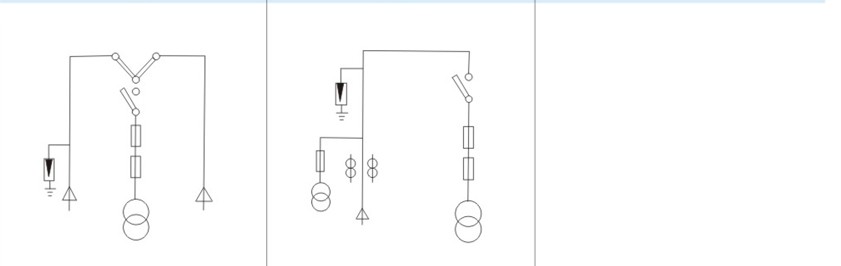

| رقم المخطط | H-04 | H-05 | - |
|---|---|---|---|
| مخطط الخط الواحد للدائرة الرئيسية |  |
||
| - | محطة أمريكية طرفية بمفتاح حمل رباعي الموضع نوع "V" وثنائي الموضع. | محطة أمريكية طرفية بوظيفة قياس الجهد العالي. | - |
| - | حلقة رئيسية أو إمداد مزدوج؛ مخطط حلقة رئيسية كامل؛ تيار الحلقة الرئيسية 315 A، 630 A. | للمستخدمين الذين يتطلبون قياس الجهد العالي | - |

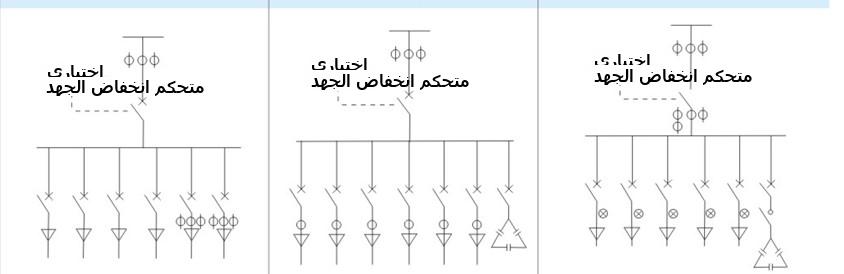

الملحق 2: مخططات الجهد المنخفض النموذجية
| رقم المخطط | L-01 | L-02 | L-03 |
|---|---|---|---|
| مخطط الخط الواحد للدائرة الرئيسية |  |
||
| نوع المحطة الأمريكية | محطة أمريكية طرفية بمفتاح حمل ثنائي الموضع. | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "V". | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "T". |
| اختيار المفاتيح | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، قياس فعال لفرعين، خروج 63-1250 A، وحدة تحكم اختيارية للجهد المنخفض؛ لجميع القدرات. | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، خروج 63-1250 A، وحدة تحكم اختيارية للجهد المنخفض؛ لجميع القدرات. | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، خروج 63-1250 A، تعويض تفاعلي 30-360 kvar، وحدة تحكم اختيارية للجهد المنخفض؛ لجميع القدرات. |

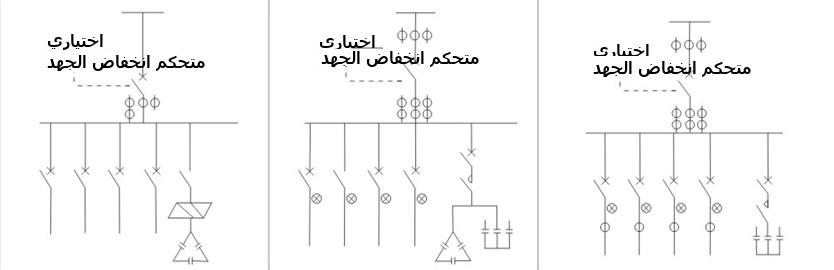

| رقم المخطط | L-04 | L-05 | L-06 |
|---|---|---|---|
| مخطط الخط الواحد للدائرة الرئيسية |  |
||
| نوع المحطة الأمريكية | محطة أمريكية طرفية بمفتاح حمل ثنائي الموضع. | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "V". | محطة أمريكية بنوع الحلقة الرئيسية بمفتاح حمل رباعي الموضع نوع "T". |
| اختيار المفاتيح | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، خروج 63-1250 A، وحدة تحكم اختيارية للجهد المنخفض؛ أجهزة التبديل تستخدم مفاتيح مركبة ذكية ومفاتيح سعوية بدون ملامسة؛ لجميع القدرات. | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، خروج 63-1250 A، وحدة تحكم اختيارية للجهد المنخفض؛ التعويض مشترك ثلاثي الأطوار ومفصول الطور؛ لجميع القدرات. | مفتاح رئيسي، قياس شامل (فعال/تفاعلي)، خروج 63-1250 A، تعويض تفاعلي 30-360 kvar، وحدة تحكم اختيارية للجهد المنخفض مع تعويض مفصول الطور؛ لجميع القدرات. |
