نظرة عامة
محولات التوزيع المغمورة بالزيت ثلاثية الأطوار التي تنتجها شركة Gaosuo Electric Co., Ltd. تعتمد هيكل عزل جديد في القلب والملف، مما يحسن قدرة تحمل قصر الدائرة. يتم استخدام سلك نحاسي خالٍ من الأكسجين عالي الجودة كموصل مع هيكل ملف أسطواني متعدد الطبقات، وجميع أدوات التثبيت تخضع لمعالجة خاصة لمنع الارتداد. تتميز المنتجات بكفاءة عالية وفقدان منخفض، مما يوفر استهلاكًا كبيرًا للطاقة وتكاليف التشغيل مع فوائد اجتماعية كبيرة. يُصنع القلب من صفائح فولاذ السيليكون المدرفلة على البارد عالية الجودة، وملف الجهد العالي هو منتج عالي التقنية مدعوم من الدولة.

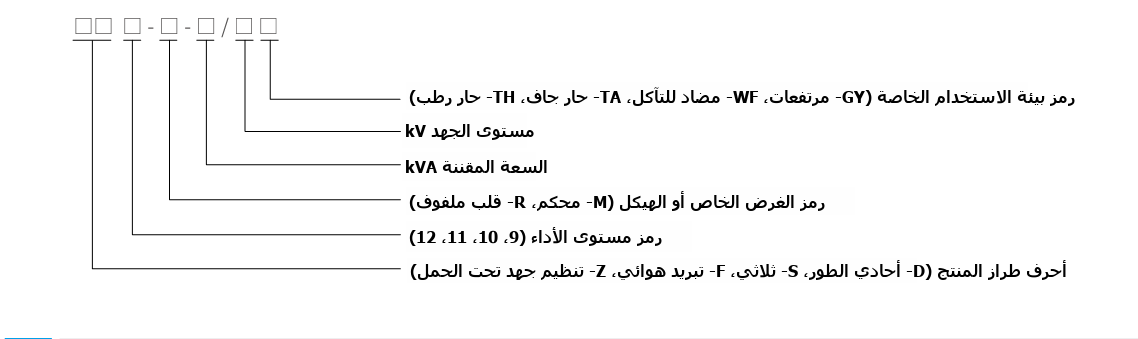

تسمية الطراز
هيكل موثوق
بناءً على الهيكل التقليدي والتقنية الناضجة، أجرت شركة Gaosuo Electric Co., Ltd. العديد من التحسينات، مثل: اللفات الحلزونية مع قنوات الزيت الطولية لتبديد حرارة داخلي أفضل؛ تحسين الدعم الفعال عند أطراف الملف لقدرة تحمل أقوى لتيار قصر الدائرة؛ وهيكل رفع جديد وهيكل تموضع للقلب/الملف يضمن موثوقية أعلى أثناء النقل لمسافات طويلة والتشغيل. يتم توفير العديد من الهياكل الفريدة والموثوقة الأخرى لمحولات التوزيع المغمورة بالزيت هذه؛ واختيار محول بمستوى أداء أعلى ينتج محتوى تقنيًا أكثر تقدمًا.
مواد عالية الجودة
تم اختيار سلك نحاسي خالٍ من الأكسجين بمقاومة أقل وخضع لسلسلة من المعالجات السطحية الإضافية، مما يجعله أكثر نعومة بدون نتوءات أو زوايا حادة، وبالتالي تقليل خسارة الحمل وتحسين الموثوقية الكهربائية. تم اختيار صفائح فولاذ السيليكون عالية الجودة؛ ومع ارتفاع مستوى الأداء، يتم اعتماد صفائح ذات فقدان وحدة أقل لتقليل الخسارة بدون حمل. تم اختيار أجزاء عزل من الخشب الرقائقي عالية الجودة لا تتشقق أبدًا، وتبقى مستقرة حتى تحت تيارات قصر الدائرة. تم اختيار زيت محولات مُرشَّح بعمق بمحتوى أقل من الماء والغاز والشوائب لتشغيل أكثر موثوقية. تم اختيار مواد إغلاق مطاطية عالية الجودة لمقاومة الشيخوخة بفعالية ومنع التسرب. جميع المواد الخام تجتاز فحص الجودة، وجميع الموردين يخضعون لتدقيق صارم وفقًا للمعيار الوطني ISO9000.
الأداء الفني والاقتصادي
مقارنة بسلسلة S7، تقلل سلسلة S9 الخسارة بدون حمل وخسارة الحمل وتيار عدم الحمل بنسبة 10% و24% و46% على التوالي، مما يقلل تكاليف التشغيل بنسبة 19%. بناءً على سلسلة S9، تقلل سلسلة S11 الخسارة بدون حمل بمتوسط 30%، وتيار عدم الحمل بنسبة 70-85% مقارنة بـ S9، ومتوسط ارتفاع درجة الحرارة بمقدار 10K، مما يضاعف عمر خدمة المنتج أكثر من الضعف؛ ويمكنها العمل لفترة طويلة حتى تحت حمل زائد بنسبة 20%، ويتم تقليل ضوضاء التشغيل بمتوسط 2-4 dB.
النوع المحكم الغلق بالكامل (M)
في S11(M)R-، يشير M إلى أن الخزان يعتمد هيكلًا محكم الغلق بالكامل. مقارنة بمحولات التوزيع المغمورة بالزيت العادية، يلغي محول التوزيع المحكم الغلق بالكامل خزان التمدد؛ وتحل الزعانف المموجة للخزان محل أنابيب الزيت كعناصر تبريد وتبديد حرارة. يُصنع الخزان المموج من صفائح مدرفلة على البارد عالية الجودة على خط إنتاج مخصص، وتتمدد الزعانف وتتقلص مع تغير حجم زيت المحول، وبالتالي عزل المحول عن الغلاف الجوي، ومنع وإبطاء تدهور الزيت ورطوبة العزل، وتعزيز موثوقية التشغيل مع تشغيل عادي بدون صيانة. يتم إزالة الشحوم وإزالة الصدأ وفوسفاتة سطح الخزان المموج، ثم طلاؤه بطلاء ثلاثي الوقاية، مناسب لبيئات المعادن والبتروكيماويات والتعدين وما شابه.
- رمز بيئة الخدمة الخاصة (GY-الهضاب، WF-مقاومة التآكل، TA-استوائي جاف، TH-استوائي دافئ)
- مستوى الجهد (kV)
- السعة المقننة (kVA)
- رمز الغرض الخاص أو الهيكل (M-محكم الغلق بالكامل، R-قلب ملفوف)
- رمز مستوى الأداء (9، 10، 11، 12)
- حروف نوع المنتج (D-أحادي الطور، S-ثلاثي الأطوار، F-تبريد هوائي قسري، Z-تغيير الصنابير تحت الحمل)
النوع ذو القلب الملفوف (R)
في S11(M)R-، يشير R إلى أن القلب يعتمد قلبًا ملفوفًا، باستخدام صفائح فولاذ السيليكون المدرفلة على البارد عالية الجودة منخفضة الفقدان بدون ختم أو ثقب، مما يلغي الوصلات العرضية والطولية للقلب التقليدي. وهذا ينتج تيار عدم حمل أقل وخسارة قدرة تفاعلية أقل للمحول، ومستوى ضوضاء أقل، مما يجعل المحول أكثر صديقة للبيئة. مع القلب المتكامل، تقوم المشابك بشكل أساسي بتثبيت اللفات، مما يعزز قدرة تحمل تيار قصر الدائرة للملف. تغطي سلسلة S11 السعات المقننة من 30 kVA إلى 6300 kVA بجهد مقنن 10 kV وتردد مقنن 50 Hz.
ظروف الخدمة العادية
الارتفاع لا يتجاوز 1000m: درجة الحرارة المحيطة: الحد الأقصى +40°C؛ المتوسط الشهري الأكثر حرارة +30°C؛ أعلى متوسط سنوي +20°C؛ الحد الأدنى الخارجي -25°C.
ظروف الخدمة الخاصة
الارتفاع يتجاوز 1000m
درجة الحرارة المحيطة: الحد الأقصى +40°C؛ الحد الأدنى -45°C.
يرجى التحديد بالتفصيل عند الطلب.
محول التوزيع 10kV من سلسلة S11
محول توزيع ثلاثي الأطوار مزدوج اللف بتنظيم بدون إثارة 30kVA~2500kVA
| السعة المقننة (kVA) | تركيبة الجهد ونطاق تغيير الصنابير | مجموعة المتجهات | الخسائر (kW) | تيار عدم الحمل (%) | مقاومة قصر الدائرة (%) | الوزن (kg) | الأبعاد الخارجية (mm) الطول×العرض×الارتفاع | مسار العجلات طولي/عرضي (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الجهد العالي (kV) | نطاق تغيير الصنابير للجهد العالي (%) | الجهد المنخفض (kV) | بدون حمل | الحمل | القلب والملف | الزيت | الإجمالي | محكم الغلق | غير محكم الغلق | |||||
| 30 | 66.31010.511 | ±5±2×2.5 | 0.4 | Dyn11Yzn11Yyn0 | 0.10 | 0.63/0.60 | 2.3 | 4.0 | 150 | 750 | 340 | 730×780×930 | 950×720×1000 | 400/400 |
| 50 | 0.13 | 0.91/0.87 | 2.0 | 220 | 950 | 440 | 800×750×965 | 1020×700×1035 | 400/400 | |||||
| 63 | 0.15 | 1.09/1.04 | 1.9 | 260 | 110 | 490 | 820×780×970 | 1140×740×1040 | 400/400 | |||||
| 80 | 0.18 | 1.31/1.25 | 1.9 | 300 | 120 | 580 | 840×800×1000 | 1060×720×1070 | 400/400 | |||||
| 100 | 0.20 | 1.58/1.50 | 1.8 | 350 | 120 | 660 | 850×840×1010 | 1105×760×1110 | 450/400 | |||||
| 125 | 0.24 | 1.89/1.80 | 1.7 | 400 | 130 | 700 | 860×900×1080 | 1120×800×1150 | 550/550 | |||||
| 160 | 0.27 | 2.31/2.20 | 1.6 | 480 | 160 | 840 | 1220×840×1100 | 1440×760×1290 | 550/550 | |||||
| 200 | 0.34 | 2.73/2.60 | 1.5 | 560 | 170 | 920 | 1250×860×1150 | 1470×780×1350 | 550/550 | |||||
| 250 | 0.40 | 3.20/3.05 | 1.4 | 640 | 180 | 1040 | 1260×850×1220 | 1480×780×1420 | 550/550 | |||||
| 315 | 0.48 | 3.83/365 | 1.4 | 800 | 200 | 1220 | 1340×900×1200 | 1560×840×1400 | 550/550 | |||||
| 400 | 0.57 | 4.52/4.30 | 1.3 | 980 | 240 | 1460 | 1380×900×1260 | 1600×840×1520 | 550/550 | |||||
| 500 | 0.68 | 5.41/5.15 | 1.2 | 1130 | 280 | 1710 | 1520×1000×1330 | 1740×960×1590 | 660/660 | |||||
| 630 | Dyn11Yyn0 | 0.81 | 6.20 | 1.1 | 4.5 | 1350 | 330 | 2050 | 1580×1040×1270 | 1900×1040×1600 | 660/660 | |||
| 800 | 0.98 | 7.50 | 1.0 | 1610 | 400 | 2460 | 1650×1160×1400 | 1970×1160×1730 | 820/820 | |||||
| 1000 | 1.15 | 10.30 | 1.0 | 1690 | 450 | 3680 | 1750×1240×1460 | 2070×1240×1970 | 820/820 | |||||
| 1250 | 1.36 | 12.00 | 0.9 | 1910 | 500 | 3050 | 1800×1240×1550 | 2100×1240×1870 | 820/820 | |||||
| 1600 | 1.64 | 14.50 | 0.8 | 2330 | 590 | 3800 | 1830×1800×1930 | 1830×1800×1930 | 820/820 | |||||
| 2000 | 2.05 | 17.50 | 0.6 | 2750 | 780 | 4660 | 1950×1900×2080 | 1950×1900×2080 | 820/820 | |||||
| 2500 | 2.50 | 21.00 | 0.6 | 3350 | 920 | 5440 | 2060×1930×2130 | 2160×1930×2130 | 1070/1070 | |||||

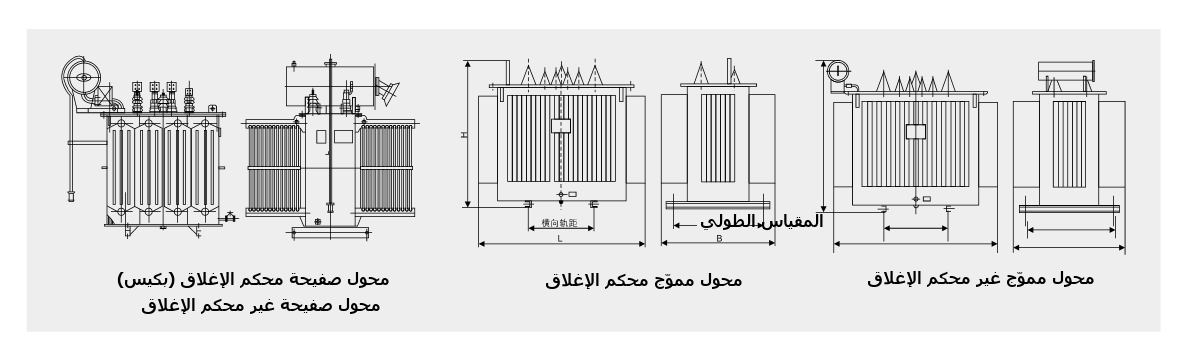

الأبعاد الخارجية
محول التوزيع 10kV من سلسلة S11 (630kVA~6300kVA، Yd11)
| السعة المقننة (kVA) | تركيبة الجهد ونطاق تغيير الصنابير | مجموعة المتجهات | الخسائر (kW) | بدون حمل (%) | مقاومة قصر الدائرة | الوزن (kg) | مسار العجلات طولي/عرضي | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الجهد العالي (kV) | نطاق تغيير الصنابير للجهد العالي (%) | الجهد المنخفض (kV) | بدون حمل | الحمل | القلب والملف | الزيت | الإجمالي | |||||
| 630 | 66.31010.511 | ±5±2X2.5 | 33.156.3 | Yd11 | 0.84 | 1780 | 450 | 2710 | 750/660 | |||
| 800 | 1.02 | 8.46 | 2100 | 520 | 3310 | 850/660 | ||||||
| 1000 | 1.20 | 2580 | 3860 | 850/820 | ||||||||
| 1250 | 1.42 | 11.80 | 2880 | 700 | 4370 | 850/820 | ||||||
| 1600 | 1.71 | 14.11 | 3400 | 4760 | 900/820 | |||||||
| 2000 | 2.04 | 16.93 | 3800 | 5570 | 900/820 | |||||||
| 2500 | 2.40 | 19.67 | 4350 | 960 | 6670 | 1070/1070 | ||||||
| 3150 | 2.84 | 23.09 | 4940 | 1180 | 8500 | 1070/1070 | ||||||
| 4000 | 1010.511 | 3.156.3 | 3.48 | 27.36 | 0.7 | 5900 | 1580 | 9850 | 1070/1070 | |||
| 5000 | 4.16 | 31.38 | 6850 | 1760 | 11580 | 1070/1070 | ||||||
| 6300 | 35.06 | 7920 | 1910 | 13650 | 1070/1070 | |||||||
محول التوزيع 10kV من سلسلة S11 مع مغير الصنابير تحت الحمل (200kVA~2500kVA)
| السعة المقننة (kVA) | تركيبة الجهد ونطاق تغيير الصنابير | مجموعة المتجهات | الخسائر (kW) | تيار عدم الحمل (%) | مقاومة قصر الدائرة (%) | الوزن (kg) | مسار العجلات طولي/عرضي (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الجهد العالي (kV) | نطاق تغيير الصنابير للجهد العالي (%) | الجهد المنخفض (kV) | بدون حمل | الحمل | القلب والملف | الزيت | الإجمالي | |||||
| 200 | 66.310 | ±4×2.5 | 0.4 | Dyn11Yyn0 | 0.39 | 2.91 | 1.5 | 4.04.5 | 980 | 260 | 1530 | 550/550 |
| 250 | 0.45 | 3.42 | 1.4 | 1070 | 310 | 1740 | 650/550 | |||||
| 315 | 0.54 | 4.10 | 1.4 | 1320 | 350 | 1980 | 650/550 | |||||
| 400 | 0.65 | 4.96 | 1.3 | 1580 | 430 | 2270 | 750/550 | |||||
| 500 | 0.77 | 5.90 | 1.2 | 1750 | 450 | 2500 | 750/660 | |||||
| 630 | 0.97 | 7.27 | 1.1 | 1900 | 530 | 2920 | 750/660 | |||||
| 800 | 1.13 | 8.89 | 1.0 | 2150 | 600 | 3320 | 850/660 | |||||
| 1000 | 1.38 | 10.43 | 1.0 | 2480 | 680 | 3710 | 850/820 | |||||
| 1250 | 1.58 | 12.40 | 0.9 | 2620 | 770 | 4200 | 850/820 | |||||
| 1600 | 1.94 | 14.79 | 0.8 | 3100 | 880 | 4850 | 900/820 | |||||
| 2000 | 2.27 | 18.69 | 0.6 | 3980 | 1080 | 5880 | 900/820 | |||||
| 2500 | 2.52 | 21.74 | 0.6 | 3950 | 1300 | 6370 | 1070/1070 | |||||
