نظرة عامة على المنتج

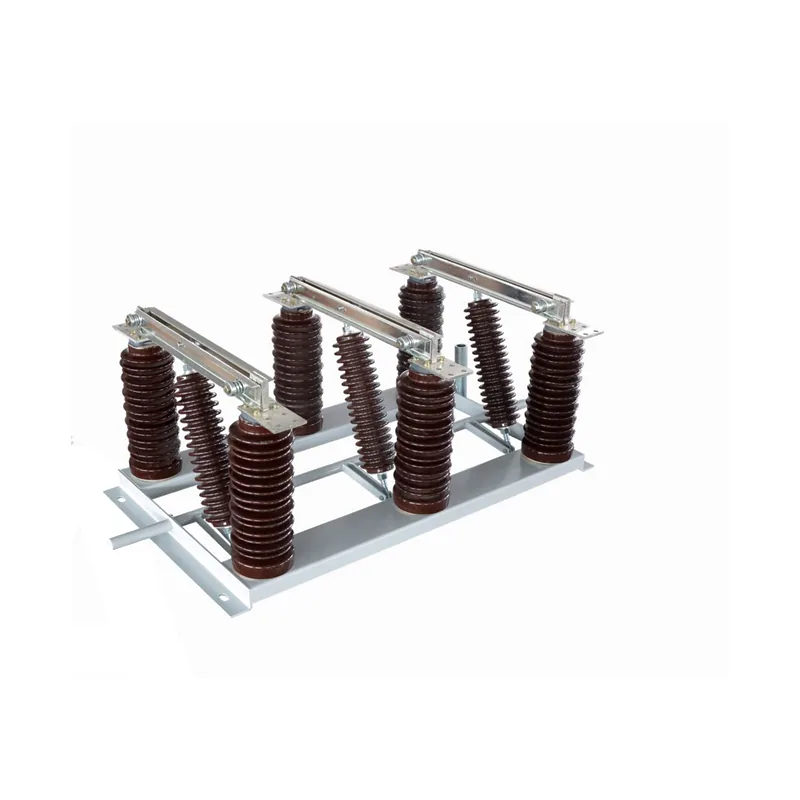

مفتاح الفصل الداخلي عالي الجهد GN27-40.5 هو نوع جديد من المنتجات يُستخدم في أنظمة الطاقة 33kV/35kV بجهد مقنن 40.5 kV، AC 50 Hz، لفتح وإغلاق الدوائر المكهربة ولكن غير المحملة؛ وهو منتج بديل صُمم وأُنتج ليحل محل المنتجات الأقدم. يمكن استخدامه مع معدات القطع والتحويل عالية الجهد أو بشكل مستقل، وهو مزود بآلية تشغيل CS6-2. تعتمد جميع الإصدارات تصميماً بعزل معزز ويمكن استخدامها في المواقع الملوثة من الدرجة II. السلسلة من نوع الشفرة الدوارة العمودية بقاعدة مشتركة ثلاثية الأطوار. صُمم التلامس الثابت على جانب الفتحة كتلامس متعدد الأصابع متأرجح، مما يوفر مزايا انخفاض ضغط التلامس لكل إصبع، وانخفاض التآكل، ومساحة تبديد حرارة كبيرة وعزم تشغيل منخفض؛ بالإضافة إلى ذلك، توفر العوازل العمودية ذات مسافة الزحف الكبيرة وعوازل قضيب السحب أداءً عالياً للعزل وقوة ميكانيكية عالية. لتلبية الاحتياجات المختلفة، تتوفر إصدارات التركيب المسطح واختراق الجدار وشفرة التأريض. يمكن تركيب السلسلة أفقياً أو عمودياً أو مائلاً. تتيح طرق التركيب المتنوعة هذه لمفتاح الفصل الداخلي عالي الجهد GN27-40.5 تلبية متطلبات التخطيط لمعدات القطع والتحويل عالية الجهد المختلفة.
المعاملات الفنية الرئيسية
| الطراز | الجهد المقنن (kV) | التيار المقنن (A) | تيار التحمل المقنن قصير المدة (القيمة الفعالة/الزمن) (kA/4 s) | تيار التحمل المقنن الذروي (kA) | جهد التحمل لاندفاع الصاعقة إلى الأرض (kV) | جهد التحمل لاندفاع الصاعقة عبر الفتحة (kV) | جهد التحمل بتردد القدرة لدقيقة واحدة إلى الأرض (kV) | جهد التحمل بتردد القدرة لدقيقة واحدة عبر الفتحة (kV) |
|---|---|---|---|---|---|---|---|---|
| GN27-40.5/630-20 | 40.5 | 630 | 20/4s | 50 | 185 | 215 | 95 | 115 |
| GN27-40.5/1250-31.5 | 40.5 | 1250 | 31.5/4s | 80 | 185 | 215 | 95 | 115 |
يسرد الجدول أعلاه المعاملات الفنية الرئيسية لمفتاح الفصل الداخلي عالي الجهد GN27-40.5.
المزايا الهيكلية
- تصميم علمي وعقلاني بهيكل مبتكر؛
- تعشيق دوّار متعدد التلامسات بقدرة تنظيف ذاتي جيدة، مما يحسن تبديد الحرارة؛
- تلامسات مرتبة في مستويين: عزم تشغيل منخفض، وضغط تلامس عالٍ وسهولة الضبط؛
- مسافة زحف طويلة وعزل معزز، مع جهد تحمل يلبي أعلى المتطلبات؛
- إضافة محامل على العمود الدوار: عمر خدمة أطول وتشغيل خفيف.

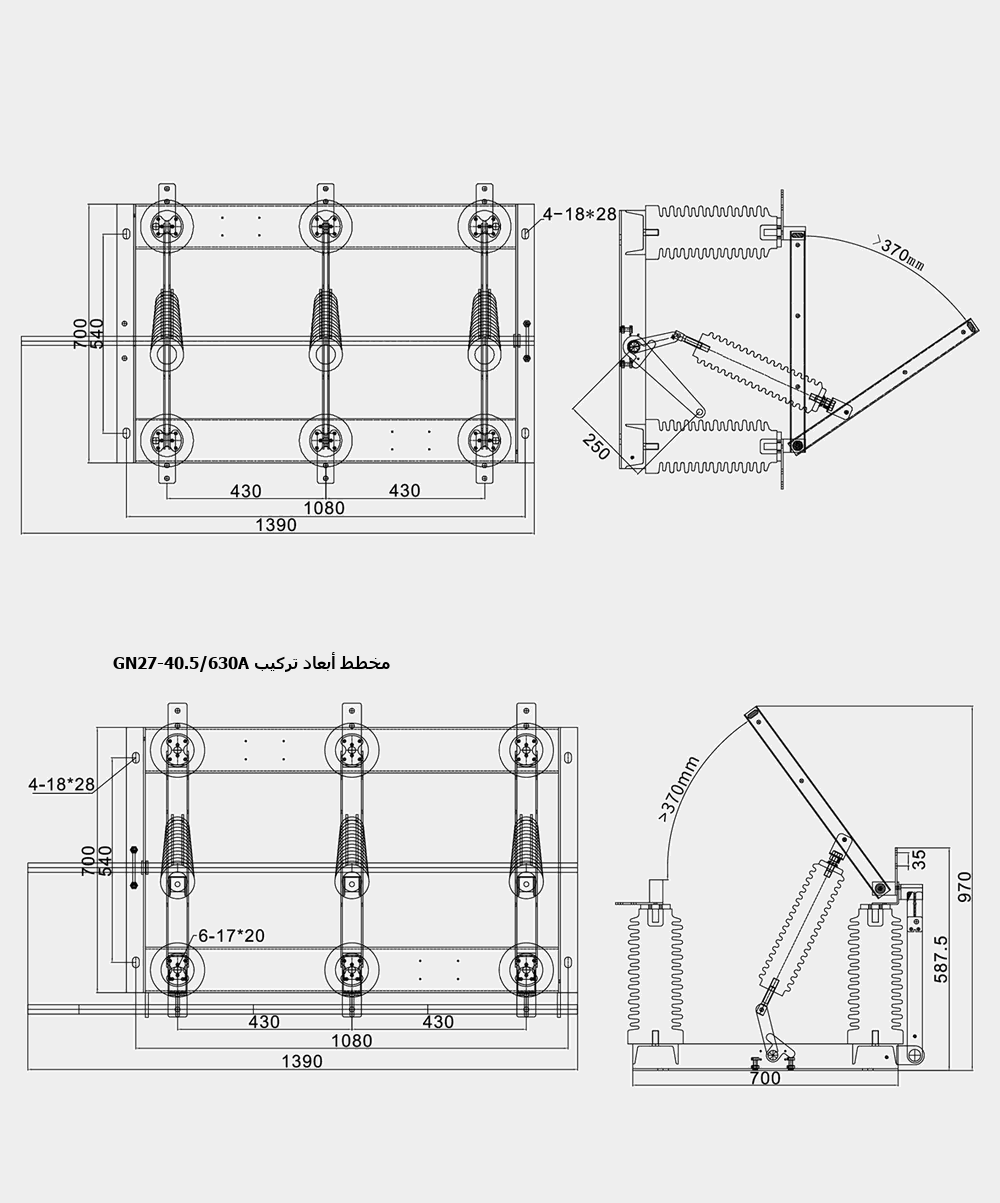

الأبعاد الخارجية وأبعاد التركيب
ظروف الخدمة
- الارتفاع: لا يتجاوز 1000 m؛
- درجة حرارة الهواء المحيط: الحد الأعلى +40℃، الحد الأدنى -25℃؛
- الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمتوسط الشهري لا يزيد عن 90%؛
- الشدة الزلزالية لا تتجاوز الدرجة 8؛
- خالٍ من الحريق وخطر الانفجار والتلوث الشديد والتآكل الكيميائي والاهتزاز العنيف.
