HY5WX-17/50 مانعة صواعق أكسيد المعدن
الوصف العام لمانعات الصواعق
مانعة الصواعق HY5WX-17/50 بأكسيد المعدن (MOA) تستخدم مقاومات متغيرة من أكسيد الزنك (MOV) كعنصر أساسي؛ تعمل خصائصها اللاخطية للتيار-الجهد على تحسين الأداء الوقائي تحت الموجات ذات المقدمة الحادة، والصواعق، وموجات القطع بشكل كبير مقارنةً بمانعات الصواعق التقليدية من كربيد السيليكون. يتميز المقاوم المتغير من أكسيد الزنك باستجابة جيدة للمقدمة الحادة، وعدم تأخر تجاه جهد المقدمة الحادة، وجهد متبقٍ منخفض عند القطع، وعدم تشتت التفريغ، مما يتغلب على عيوب مانعات الصواعق من كربيد السيليكون مثل ارتفاع جهد التفريغ ذي المقدمة الحادة الناتج عن تأخر التفريغ والتشتت الكبير لجهد تفريغ موجة القطع، وبالتالي يزيد بشكل كبير من هوامش الحماية تحت الموجات ذات المقدمة الحادة وموجات القطع. من حيث التنسيق العازل، يمكن جعل هوامش الحماية تحت الموجات ذات المقدمة الحادة والصواعق وموجات القطع متطابقة تقريبًا، مما يوفر حماية موثوقة للمعدات الكهربائية. يمكن لمانعات الصواعق بأكسيد المعدن أيضًا امتصاص الجهد الزائد للصواعق، والجهد الزائد للقطع، والجهد الزائد المؤقت بتردد القدرة.
مانعة الصواعق بأكسيد المعدن ذات الغلاف البوليمري تُشكَّل بقولبة قطعة واحدة من مطاط السيليكون، مع أداء جيد للإحكام ومقاومة للانفجار، ومقاومة للتلوث دون تنظيف، وتقليل الوميض الرطب في الطقس الضبابي، ومقاومة للتآكل الكهربائي والشيخوخة، وحجم صغير، ووزن خفيف، ومقاومة للصدمات؛ فهي سهلة التركيب والصيانة، وهي البديل لمانعات الصواعق ذات الغلاف الخزفي. هذا الطراز ذو تركيب من نوع الخط ويُستخدم لحماية من الجهد الزائد لخطوط النقل الهوائية.

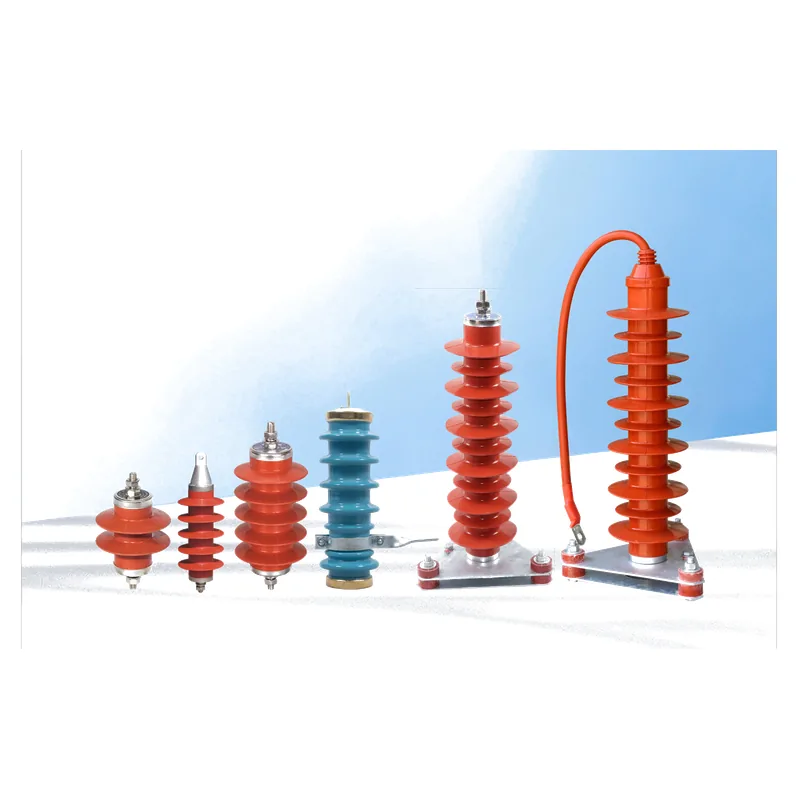

سلسلة منتجات مانعات الصواعق بأكسيد المعدن

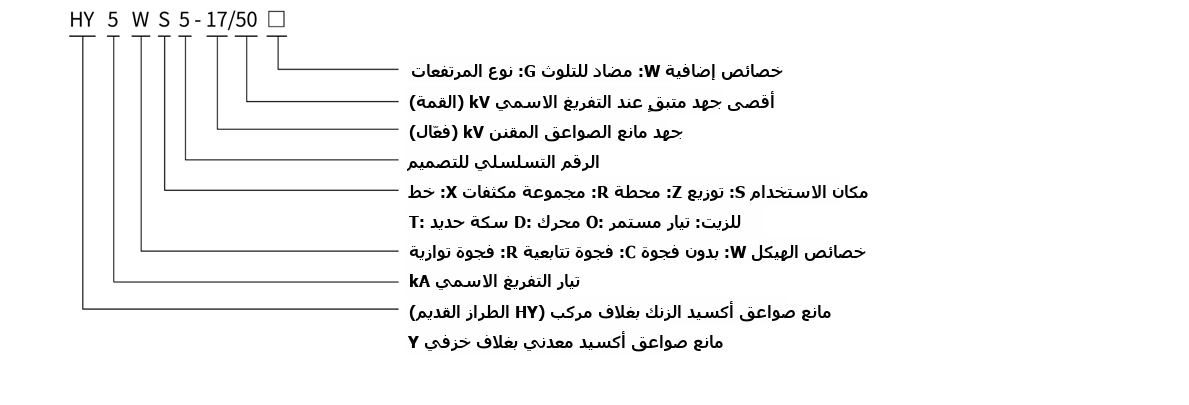

التسمية الكاملة للطراز
نظرة عامة على المنتج
تمتلك مانعة الصواعق HY5WX-17/50 بأكسيد المعدن ذات الغلاف البوليمري جهدًا مقننًا قدره 17 kV وجهدًا متبقيًا لدفعة الصاعقة قدره 50 kV؛ وهي ذات تركيب من نوع الخط وتُستخدم لحماية من الجهد الزائد لخطوط النقل الهوائية 10 kV، وتحد من الجهد الزائد للصواعق والقطع وتحمي معدات عزل الخط للتشغيل الآمن. للحصول على المعلمات الفنية التفصيلية لمانعة الصواعق HY5WX-17/50 بأكسيد المعدن، يُرجى الرجوع إلى البيانات الفنية لهذه السلسلة الواردة في الجدول أدناه.
المعلمات الفنية للطرازات ذات الصلة في هذه السلسلة (0.22 kV-10 kV)
('| فئة الجهد | مكان الاستخدام | الجهد الاسمي للنظام (kV) القيمة الفعالة | النوع القياسي الوطني لمانعة الصواعق | الجهد المقنن لمانعة الصواعق (kV) القيمة الفعالة | مانعة صواعق بدون فجوة | مانعة صواعق مع فجوة | الجهد المتبقي (kV) الذروة (لا تزيد عن) | 2000 | 4/10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| جهد التشغيل المستمر لمانعة الصواعق (kV) القيمة الفعالة | جهد مرجعي DC 1 mA (kV) لا يقل عن | 0.75 الحد الأقصى للتسرب عند أضعاف الجهد المرجعي DC (uA) | جهد التفريغ بتردد القدرة (kV) القيمة الفعالة لا يقل عن | 1.2-50 جهد التفريغ النبضي (kV) الذروة لا تزيد عن | أقصى تيار توصيل (uA) | 8/20 تحت تيار الدفعة الصاعقية | 30/36 تحت تيار دفعة القطع | 1/4 تحت تيار الدفعة ذات المقدمة الحادة | us قدرة تحمل تيار الموجة المستطيلة (A) | قدرة تحمل التيار العالي (kA) | |||||
| الجهد المنخفض | نوع التوزيع / المحرك | 0.22 | HY1.5W-0.28/1.3 | 0.28 | 0.24 | 0.6 | 50 | - | - | - | 1.3 | 、 | 、 | 0 | 25 |
| 0.38 | HY1.5W-0.5/2.6 | 0.5 | 0.42 | 1.2 | 50 | . | . | - | 2.6 | 、 | . | - | 25 | ||
| 0.66* | HY2.5WD-1.3/3.6 | 1.3 | 0.95 | 1.8 | 50 | - | - | - | 3.6 | - | - | - | 40 | ||
| 1.14* | HY2.5WD-2.6/7.2 | 2.6 | 1.9 | 3.6 | 50 | - | - | - | 7.2 | - | - | - | 40 | ||
| 3kV10kV6kV | نوع التوزيع | 3 | HY5WS-3.8/15 | 3.8 | 2.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 |
| 3 | HY5WS-5/15 | 5 | 4.0 | 7.5 | 50 | - | - | - | 15.0 | 12.8 | 17.3 | 17.3 | 40 | ||
| 3 | HY5CS-3.8/13.5 | 3.8 | - | - | - | 9.0 | 13.5 | 20 | 13.5 | 11.4 | 15.0 | 15.0 | 40 | ||
| نوع المحطة | 3 | HY5WZ-3.5/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | |
| 3 | HY5WZ-5/12.0 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 11.5 | 15.5 | 15.5 | 65 | ||
| 3 | HY5CZ-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 10.2 | 13.5 | 13.5 | 65 | ||
| نوع المكثف | 3 | HY5WR-3.8/13.5 | 3.8 | 2.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | |
| 3 | HY5WR-5/13.5 | 5 | 4.0 | 7.2 | 50 | - | - | - | 13.5 | 10.5 | - | - | 65 | ||
| 3 | HY5CR-3.8/12.0 | 3.8 | - | - | - | 8.0 | 12.0 | 20 | 12.0 | 9.6 | - | - | 65 | ||
| نوع المولد | 3.15* | HY5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| نوع المحرك | 3.15* | HY2.5WD-3.8/9.5 | 3.8 | 2.0 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | |
| 3.15* | HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | - | - | - | 9.5 | 7.6 | 10.7 | 10.7 | 65 | ||
| 3.15* | HY2.5CD-3.8/8.6 | 3.8 | - | - | - | 7.5 | 8.6 | 20 | 8.6 | 6.9 | 9.8 | 9.8 | 65 | ||
| نوع النقطة المحايدة | 3.15* | HY1.5W-2.4/6 | 2.4 | 1.9 | 3.4 | 50 | - | - | - | 6.0 | 5.0 | - | - | 65 | |
| نوع التوزيع / المحطة | 6 | HY5WS-7.6/30 | 7.6 | 4.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | |
| 6 | HY5WS-10/30 | 10 | 8.0 | 15.0 | 50 | - | - | - | 30.0 | 25.6 | 34.6 | 34.6 | 40 | ||
| 6 | HY5CS-7.6/27 | 7.6 | - | - | - | 16.0 | 27.0 | 20 | 27.0 | 22.5 | 30.0 | 30.0 | 40 | ||
| 6 | HY5WZ-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5WZ-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 23.0 | 31.0 | 31.0 | 65 | ||
| 6 | HY5CZ-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 20.4 | 27.0 | 27.0 | 65 | ||
| نوع المكثف / المولد | 6 | HY5WR-7.6/27 | 7.6 | 4.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | |
| 6 | HY5WR-10/27 | 10 | 8.0 | 14.4 | 50 | - | - | - | 27.0 | 21.0 | - | - | 65 | ||
| 6 | HY5CR-7.6/24 | 7.6 | - | - | - | 16.0 | 24.0 | 20 | 24.0 | 19.5 | - | - | 65 | ||
| 6.3* | HY5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | 20 | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| نوع المحرك / النقطة المحايدة | 6.3* | HY2.5WD-7.6/18.7 | 7.6 | 4.0 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | |
| 6.3* | HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | - | - | - | 18.7 | 15.0 | 21.0 | 21.0 | 65 | ||
| 6.3* | HY2.5CD-7.6/17 | 7.6 | - | - | - | 15.0 | 17.0 | - | 17.0 | 13.8 | 19.6 | 19.6 | 65 | ||
| 6.3* | HY1.5W-4.8/12 | 4.8 | 3.8 | 6.8 | 50 | - | - | - | 12.0 | 10.0 | - | - | 65 | ||
| نوع التوزيع | 10 | HY5WS-12.7/50 | 12.7 | 6.6 | 25 | 50 | - | - | - | 50 | 42.5 | 57.5 | 57.5 | 40 | |
| 10 | HY5WS-17/50 | 17 | 13.6 | 25 | 50 | 26.0 | 45 | 20 | 50 | 42.5 | 57.5 | 57.5 | 40 | ||
| 10 | HY5CS-12.7/45 | 12.7 | - | - | - | - | - | - | 45 | 38.4 | 51.0 | 51.0 | 40 | ||
| نوع المحطة | 10 | HY5WZ-12.7/45 | 12.7 | 6.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | |
| 10 | HY5WZ-17/45 | 17 | 13.6 | 24 | 50 | - | - | - | 45 | 38.3 | 51.8 | 51.8 | 65 | ||
| 10 | HY5CS-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 35.0 | 46.0 | 46.0 | 65 | ||
| - | 10 | HY5WR-12.7/46 | 12.7 | 6.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| نوع المكثف / المولد | 10 | HY5WR-17/46 | 17 | 13.6 | 24 | 50 | - | - | - | 46 | 35.0 | - | - | 65 | |
| 10 | HY5CR-12.7/41 | 12.7 | - | - | - | 26.0 | 41 | 20 | 41 | 33.0 | - | - | 65 | ||
| 10.5* | HY5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 | - | - | - | 31 | 25 | 34.7 | 34.7 | 65 | ||
| 10.5* | HY5CD-12.7/28 | 12.7 | - | - | - | 25.0 | 25.0 | 20 | 28 | 22.5 | 32.0 | 32.0 | 65 | ||
| 13.8* | HY5WD-17.5/40 | 17.5 | 13.6 | 24.4 | 50 | - | - | - | 40.0 | 32.0 | 44.8 | 44.8 | 65 | ||
| 15.75* | HY5WD-20/45 | 20.0 | 15.75 | 28.0 | 50 | - | - | - | 45.0 | 36.0 | 50.4 | 50.4 | 65 | ||
| 18.0* | HY5WD-23/51 | 23.0 | 18.0 | 31.9 | 50 | - | - | - | 51.0 | 40.8 | 57.2 | 57.2 | 65 | ||
| 20.0* | HY5WD-25/56.2 | 25.0 | 20.0 | 35.4 | 50 | - | - | - | 56.2 | 45.0 | 62.9 | 62.9 | 65 | ||
| نوع المحرك | 10.5* | HY2.5WD-12.7/31 | 12.7 | 6.6 | 18.6 | 50 | - | - | - | 31 | 25 | <
