HM-ZN جهاز تعويض القدرة غير الفعالة الذكي منخفض الجهد

نظرة عامة على المنتج

جهاز تعويض مكثفات الطاقة الذكي المتكامل من سلسلة HM-ZN (المشار إليه فيما يلي باسم المكثف الذكي) يتكون من وحدة القياس والتحكم الذكية، ومفتاح التبديل المتزامن عند نقطة الصفر، ووحدة الحماية الذكية، ووحدة الشبكات، ووحدة العرض، ومكثفي طاقة ذاتيي الإصلاح منخفضي الجهد (نوع △) أو مكثف طاقة واحد (نوع Y)، مما يشكل نظام تعويض قدرة غير فعالة ذكي مستقل وكامل. يمكن استخدام المنتج بشكل مستقل أو متصل بالشبكة مع وحدات متعددة لتشكيل نظام تعويض؛

يمكن استخدامه مع جهاز القياس والتحكم الذكي للقدرة غير الفعالة من سلسلة ANJ، أو تشكيل نظام تعويض مباشرة عبر محولات التيار الثانوية؛

يدعم التعويض ثلاثي الأطوار وكذلك التعويض المختلط ثلاثي الأطوار وأحادي الطور. يُطبق المكثف الذكي من سلسلة HM-ZN في أنظمة الطاقة منخفضة الجهد ذات المحتوى التوافقي المنخفض، ويعمل بشكل موثوق لتحسين معامل القدرة، وتقليل خسائر الخطوط وتحسين جودة الطاقة. يدعم جهاز تعويض القدرة غير الفعالة الذكي منخفض الجهد HM-ZN التعويض ثلاثي الأطوار وكذلك التعويض المختلط ثلاثي الأطوار وأحادي الطور والشبكات متعددة الوحدات، وهو مناسب لأنظمة التوزيع منخفضة الجهد ذات المحتوى التوافقي المنخفض.

الميزات

• تصميم متكامل
• ذكي
• تقنية التحكم الذكي
• تقنية التبديل المتزامن عند نقطة الصفر
• وظيفة الشبكات الذكية
• مكثفات طاقة عالية الجودة
• واجهة عرض LCD
• تقنية تحديد مواقع الأعطال

المعلمات الفنية الرئيسية

• شروط مصدر الطاقة

(1) الجهد المقنن: AC 220 V/380 V؛ (2) انحراف الجهد: ±20% من الجهد المقنن؛ (3) شكل موجة الجهد: جيبي، مع تشوه كلي لا يتجاوز 5%؛ (4) تردد التشغيل: 50 Hz؛ (5) استهلاك الطاقة: <0.5 W. تتوافق مسافات الخلوص والزحف، وقوة العزل، والحماية الأمنية، وقوة قصر الدائرة، وحماية دوائر أخذ العينات والتحكم مع البنود المقابلة في معيار صناعة الطاقة DL/T842-2003 "المتطلبات الفنية لتركيبات المكثفات المتوازية منخفضة الجهد" و GB/T22582-2008 "أجهزة تعويض معامل القدرة باستخدام مكثفات الطاقة منخفضة الجهد". (1) إزاحة التبديل عند نقطة الصفر: ≤2.5°؛ (2) تيار التدفق السريع عند نقطة الصفر: ≤2.5 × التيار المقنن؛ (3) تحمل نبضات الجهد: ≥AC 3000 V (DC 5000 V)؛ (4) تحمل نبضات التيار: ≥100 × التيار المقنن. (1) القدرة غير الفعالة: ≤(30+30) kvar لكل وحدة (ثلاثي الأطوار)، ≤30 kvar (أحادي الطور)؛ (2) الشبكات: ≤20 وحدة بدون وحدة تحكم، ≤42 وحدة مع وحدة تحكم. (1) عمر التبديل الكهربائي: ≥1,000,000 عملية؛ (2) دقة التحكم: ****؛ (3) توهين سعة المكثف عند التبديل: ≤0.1% لكل 10,000 عملية.

• مؤشرات السلامة الكهربائية
• المؤشرات الفنية لمفتاح التبديل المتزامن عند نقطة الصفر
• معلمات التحكم في القدرة غير الفعالة
• معلمات الموثوقية

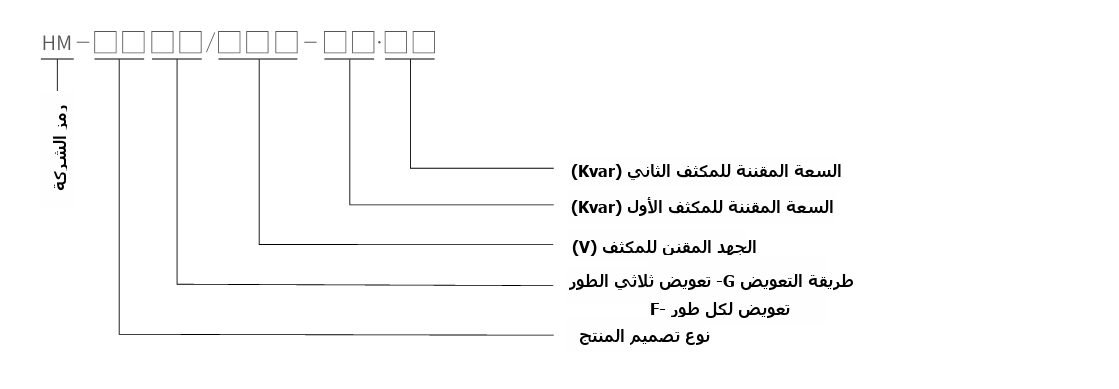

تعيين الطراز

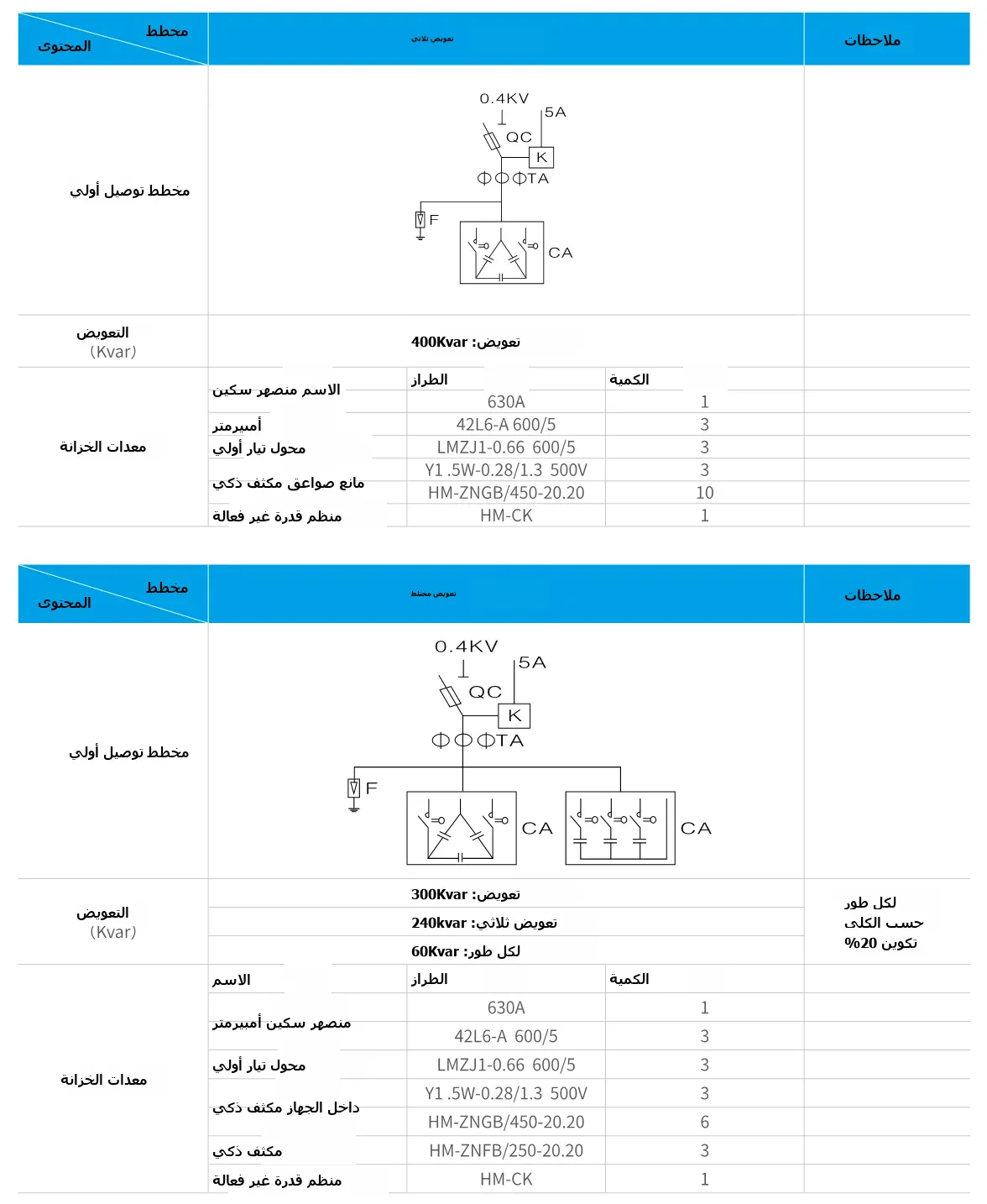

المخطط والأبعاد الخارجية والتركيبية
