BSMJ 0.4-15-3 مكثف قدرة تحويلية ذاتي الشفاء للجهد المنخفض

Name: BSMJ 0.4-15-3 مكثف قدرة تحويلية ذاتي الشفاء للجهد المنخفض
Brand: Gaosuo
SKU: bsmj-0-4-15-3-مكثف-قدرة-تحويلية-ذاتي-الشفاء-للجهد-

نظرة عامة على المنتج

مكثف قدرة تحويلية ذاتي الشفاء للجهد المنخفض BSMJ لتعويض القدرة التفاعلية 50Hz/60Hz، مع مقاومات تفريغ وحماية من الضغط الزائد، 1-60 kvar.

العلامة التجارية:Gaosuo Electric Co., Ltd.

بلد المنشأ:China

المادة:فولاذ عالي الجودة

ما بعد البيع:ضمان سنة واحدة

Inquire Now Contact Us

Features

نطاق التطبيق

مكثف القدرة التحويلية ذاتي الشفاء للجهد المنخفض مناسب لأنظمة الطاقة الكهربائية منخفضة الجهد 50 Hz أو 60 Hz، ويستخدم بشكل رئيسي لتحسين معامل القدرة، وتقليل فقد القدرة التفاعلية، وتحسين جودة الجهد، وتحرير سعة المحول. إنه منتج موفر للطاقة موصى به بشدة. يتوافق المنتج مع المعيار الوطني GB/T12747-2004 و IEC60831-1996. مكثف القدرة التحويلية ذاتي الشفاء للجهد المنخفض BSMJ يعتمد هيكل ذاتي الشفاء من فيلم البولي بروبيلين المعدني ويستخدم لتعويض القدرة التفاعلية في أنظمة الطاقة منخفضة الجهد 50 Hz/60 Hz.

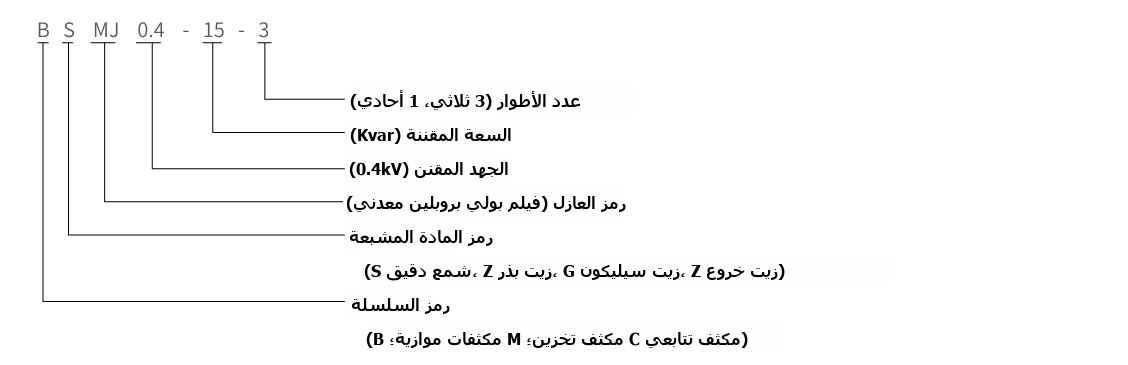

تعيين النوع

BSMJ self-healing low-voltage shunt power capacitor type designation diagram

الخصائص الهيكلية

مدمج، خفيف الوزن، سهل التركيب

باستخدام فيلم البولي بروبيلين المعدني عالي الجودة كعازل كهربائي مع تصميم هيكلي فريد، فإن المكثف يمتلك فقط 1/4 من الحجم و 1/5 من الوزن مقارنة بالمنتجات القديمة؛

فقد منخفض، توليد حرارة منخفض، ارتفاع درجة حرارة منخفض

عملية الطلاء المعدني بالرش الجديدة والحواف السميكة بشكل فريد للفيلم المعدني تعزز بشكل كبير تحمل تيار الاندفاع، وتستقر الأداء وتمدد عمر الخدمة بشكل كبير؛ يتم تقليل فقد المكثف نفسه، بقيمة فعلية أقل من 0.08%، مما يعطي حرارة منخفضة، وارتفاع درجة حرارة منخفض وتوفير ممتاز للطاقة. يحتوي مكثف القدرة التحويلية ذاتي الشفاء للجهد المنخفض BSMJ على مقاومات تفريغ ذاتي وجهاز حماية من الضغط الزائد، ويتم معالجة غلافه بمقاومة تآكل مزدوجة الجوانب، ومناسب لتعويض القدرة التفاعلية وتحسين معامل القدرة في أنظمة التوزيع منخفضة الجهد.

أداء ذاتي الشفاء ممتاز

يتم الشفاء الذاتي بسرعة للانهيار العازل الموضعي ويستأنف التشغيل الطبيعي، مما يحسن الموثوقية بشكل كبير؛

السلامة

تضمن مقاومات التفريغ المدمجة وأجهزة الحماية استخدامًا آمنًا وموثوقًا؛

خالٍ من التسرب وصديق للبيئة: يستخدم الشمع البلوري الدقيق كعامل تشريب، صلب في درجة حرارة الغرفة مع نقطة انصهار أعلى من 70℃؛ لا يحدث تسرب للزيت أثناء التشغيل، مما يتجنب التلوث البيئي. يجمع بين الخصائص الهيكلية للمكثف الجاف ومزايا المكثف المشرب. بالإضافة إلى ذلك، فإن عملية التشريب الفريدة تجعل التشغيل أكثر موثوقية؛

غلاف مقاوم للتآكل ومضاد للتزييف: يخضع غلاف القصدير المطبوع لمعالجة خاصة مزدوجة مضادة للتآكل، مما يحسن مقاومة التآكل بشكل كبير، مع تصميم فريد مضاد للتزييف، دقيق وأنيق. عند اختيار مكثف القدرة التحويلية ذاتي الشفاء للجهد المنخفض BSMJ، استخدم وحدة تحكم مع قفل إعادة الإغلاق لضمان إعادة التزويد بالطاقة فقط بعد انخفاض الجهد المتبقي إلى أقل من 10% من الجهد المقنن.

ظروف الخدمة

بعد فصل المكثف عن مصدر التغذية، يجب أن ينخفض الجهد المتبقي إلى 10% من الجهد المقنن قبل إعادة التزويد بالطاقة؛ عادة ما يستغرق هذا حوالي 200 s، لذلك يجب أن يكون لوحدة التحكم وظيفة وقت قفل إعادة الإغلاق بعد الفصل. إذا تم استخدام وحدة تحكم عادية، فيجب تركيب جهاز تفريغ سريع بالإضافة إلى ذلك؛ المفاتيح ذات التبديل متساوي الجهد لا تخضع لهذا القيد. الارتفاع لا يتجاوز 2000 m. فئة درجة الحرارة -25℃: أدنى درجة حرارة -25℃، الحد الأقصى للفئة C (لا يتجاوز 50℃، المتوسط على مدى 24-h لا يتجاوز 40℃، المتوسط السنوي لا يتجاوز 30℃). يجب تشغيل المكثف في ظروف جيدة التهوية ويجب عدم استخدامه في بيئات مغلقة وغير مهواة.

الجهد المقنن	230 V، 250 V، 400 V، 450 V، 525 V، 690 V، 750 V، 1050 V، 1200 V؛ جهود أخرى متاحة عند الطلب الخاص؛
السعة المقننة	1-60 kvar لـ 0.4~0.69 kV؛ السعات عند مستويات جهد أخرى يتم الاتفاق عليها بشكل منفصل؛
التردد المقنن	50 Hz أو 60 Hz
تفاوت السعة	-5%~+10%
ظل زاوية الفقد (tanδ)	-5%~+10%
تحمل الجهد	بين الأطراف: 2.15 × الجهد المقنن لمدة 2 s؛ بين الأطراف والغلاف: 2Un+2 kV أو 3 kV، أيهما أعلى، لمدة 10 s، دون ثقب دائم أو وميض
الحد الأقصى للجهد الزائد المسموح به	عند 1.1 × الجهد المقنن: لا يتجاوز 8 h لكل 24 h؛ عند 1.15 × الجهد المقنن: لا يتجاوز 30 min لكل 24 h؛ عند 1.2 × الجهد المقنن: لا يتجاوز 5 min؛ عند 1.3 × الجهد المقنن: لا يتجاوز 1 min؛
الحد الأقصى للتيار المسموح به	التشغيل المستمر عند تيار لا يتجاوز 1.3 × التيار المقنن. التيار الزائد العابر، مع مراعاة الجهد الزائد، وتفاوت السعة الموجب والتوافقيات، يجب ألا يتجاوز 1.43 × التيار المقنن؛
التوصيل	دلتا (△)، نجمة (Y)، نجمة مع إخراج محايد (YN)، ثلاثي الأقسام، أحادي الطور وتوصيلات أخرى؛ التوصيلات الأخرى يتم الاتفاق عليها وفقًا لمتطلبات المستخدم؛
أداء التفريغ الذاتي	بعد إزالة الطاقة، ينخفض الجهد المتبقي من 2Un إلى أقل من 50 V خلال 3 minutes؛
المعايير المعمول بها	GB/T 12747-2004 IEC60831-1996

الطراز	الجهد المقنن (kV)	السعة المقننة (kvar)	السعة الكهربائية المقننة (μF)	التيار المقنن (A)	الارتفاع H (mm)	الطرف	رقم الشكل
0.4-1-3	0.4	1	19.9	1.4	105	M6	1
0.4-2-3	0.4	2	39.8	2.9	105	M6	1
0.4-3-3	0.4	3	59.7	4.3	105	M6	1
0.4-4-3	0.4	4	79.6	5.8	125	M6	2
0.4-5-3	0.4	5	99.5	7.2	125	M6	2
0.4-6-3	0.4	6	119.4	8.7	125	M6	2
0.4-7.5-3	0.4	7.5	149.2	10.8	125	M6	2
0.4-8-3	0.4	8	159.2	11.6	125	M6	2
0.4-10-3	0.4	10	198.9	14.4	180	M6	2
0.4-12-3	0.4	12	238.7	17.3	180	M6	2
0.4-14-3	0.4	14	278.5	20.2	180	M6	2
0.4-15-3	0.4	15	298.4	21.7	180	M6	2
0.4-16-3	0.4	16	318.3	23.1	210	M6	2
0.4-18-3	0.4	18	358.1	26.0	210	M6	2
0.4-20-3	0.4	20	397.9	28.9	210	M6	2
0.4-22-3	0.4	22	437.7	31.8	210	M8	3
0.4-24-3	0.4	24	477.4	34.6	210	M8	3
0.4-25-3	0.4	25	497.4	36.1	210	M8	3
0.4-28-3	0.4	28	557.3	40.4	250	M8	3
0.4-30-3	0.4	30	596.8	43.3	250	M8	3
0.4-35-3	0.4	35	696.3	50.5	300	M8	3
0.4-40-3	0.4	40	796.2	57.7	300	M8	3
0.4-45-3	0.4	45	895.2	65.0	230	M10	4
0.4-50-3	0.4	50	995.2	72.2	230	M10	4
0.4-55-3	0.4	55	1094.2	79.4	230	M10	4
0.4-60-3	0.4	60	1194.3	86.6	260	M10	4
0.45-1-3	0.45	1	15.7	1.3	105	M6	1
0.45-2-3	0.45	2	31.4	2.6	105	M6	1
0.45-3-3	0.45	3	47.2	3.8	105	M6	1
0.45-4-3	0.45	4	62.9	5.1	125	M6	1
0.45-5-3	0.45	5	78.6	6.4	125	M6	2
0.45-6-3	0.45	6	94.3	7.7	125	M6	2
0.45-7.5-3	0.45	7.5	117.9	9.6	125	M6	2
0.45-8-3	0.45	8	125.8	10.3	125	M6	2
0.45-10-3	0.45	10	157.2	12.8	125	M6	2
0.45-12-3	0.45	12	188.6	15.4	180	M6	2
0.45-14-3	0.45	14	220.1	18.0	180	M6	2
0.45-15-3	0.45	15	235.8	19.2	180	M6	2
0.45-16-3	0.45	16	251.5	20.5	180	M6	2
0.45-18-3	0.45	18	282.9	23.1	210	M6	2
0.45-20-3	0.45	20	314.4	25.7	210	M6	2
0.45-22-3	0.45	22	345.8	28.3	210	M8	3
0.45-24-3	0.45	24	377.3	30.8	210	M8	3
0.45-25-3	0.45	25	393.2	32.1	210	M8	3
0.45-28-3	0.45	28	440.3	35.9	210	M8	3
0.45-30-3	0.45	30	471.8	38.5	210	M8	3
0.45-35-3	0.45	35	550.2	44.9	250	M8	3
0.45-40-3	0.45	40	629.1	51.3	300	M8	3
0.45-45-3	0.45	45	707.7	57.7	300	M8	3

الطراز	الجهد المقنن (kV)	السعة المقننة (kvar)	السعة الكهربائية المقننة (μF)	التيار المقنن (A)	الارتفاع H (mm)	الطرف	رقم الشكل
0.45-50-3	0.45	50	786.3	64.2	230	M10	4
0.45-55-3	0.45	55	864.5	70.6	230	M10	4
0.45-60-3	0.45	60	943.6	77.5	230	M10	4
0.525-5-3	0.525	5	57.7	5.5	125	M6	2
0.525-10-3	0.525	10	115.5	11.0	180	M6	2
0.525-15-3	0.525	15	173.2	16.5	210	M6	2
0.525-16-3	0.525	16	184.8	17.6	210	M6	2
0.525-18-3	0.525	18	207.9	19.8	210	M6	2
0.525-20-3	0.525	20	231.0	22.0	210	M6	2
0.525-25-3	0.525	25	288.9	27.5	210	M8	3
0.525-30-3	0.525	30	346.6	33.0	250	M8	3
0.525-40-3	0.525	40	462.2	44.0	300	M8	3
0.525-50-3	0.525	50	577.7	55.0	230	M10	4
0.525-60-3	0.525	60	693.3	66.0	270	M10	4
0.69-5-3	0.69	5	33.4	4.2	125	M6	2
0.69-10-3	0.69	10	66.9	8.4	180	M6	2
0.69-15-3	0.69	15	100.3	12.6	210	M6	2
0.69-16-3	0.69	16	107.0	13.4	210	M6	2
0.69-20-3	0.69	20	133.8	16.7	210	M8	3
0.69-25-3	0.69	25	167.2	20.9	210	M8	3
0.69-30-3	0.69	30	200.7	25.1	250	M8	3
0.69-40-3	0.69	40	267.4	33.5	300	M8	3
0.69-50-3	0.69	50	334.3	41.9	230	M10	4
0.69-60-3	0.69	60	401.4	50.2	230	M10	4
1.2-5-3	1.2	5	11.0	2.4	180	M6	2
1.2-10-3	1.2	10	22.0	4.8	210	M6	2
1.2-15-3	1.2	15	33.2	7.2	210	M8	3
1.2-20-3	1.2	20	44.2	9.6	210	M8	3
1.2-25-3	1.2	25	55.3	12	210	M8	3
