نطاق التطبيق
مع تطور تقنية تعويض القدرة التفاعلية، بالنسبة للأحمال ثلاثية الأطوار غير المتوازنة، يمكن تشغيل المكثفات بشكل منفصل لكل طور لتعويض القدرة التفاعلية طوراً بطور، مما يمنح دقة تعويض أعلى واقتصاداً أفضل في الطاقة. ولهذا الغرض قمنا بتطوير مكثف القدرة على التوازي لتعويض الأطوار المنفصلة، الذي يزود هيكله بطرف نقطة التعادل، مما يجعل التشغيل المنفصل لكل طور للمكثفات مريحاً. للحصول على الخصائص الهيكلية والمعلمات التقنية الرئيسية ومعلومات الطلب لهذا المنتج، راجع الوصف الفني لمكثف القدرة على التوازي منخفض الجهد ذاتي الشفاء. يتكون مكثف تعويض الطور المنفصل BSMJ من ثلاثة مكثفات أحادية الطور موصولة على شكل Y مع إخراج نقطة التعادل (طرف N)، وهو مناسب للتعويض المنفصل لكل طور للقدرة التفاعلية للأحمال ثلاثية الأطوار غير المتوازنة.

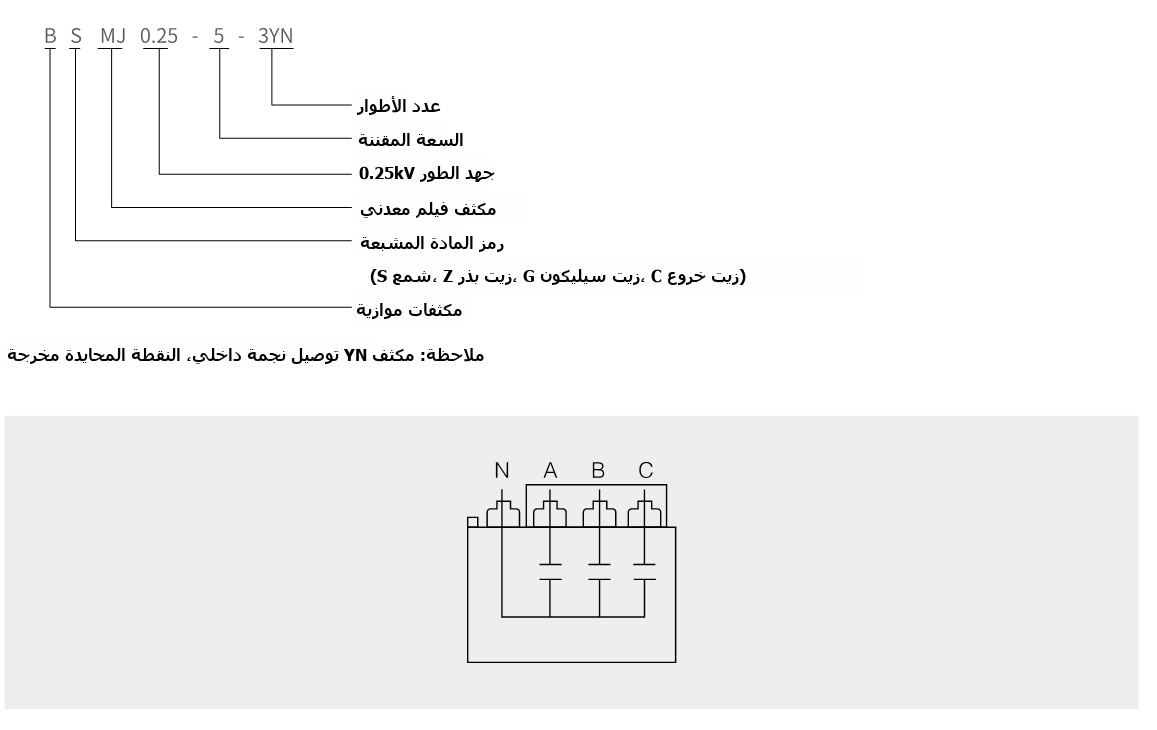

تسمية الطراز
الخصائص الهيكلية
تشكل ثلاثة مكثفات أحادية الطور موصولة على شكل Y مع إخراج نقطة التعادل (طرف N) مكثفاً مشترك العلبة بثلاث وحدات أحادية الطور. عند الاستخدام، تكون AN وBN وCN وحدات مستقلة؛
كل وحدة مستقلة لها مقاومة التفريغ الخاصة بها، مما يجعل الاستخدام أكثر أماناً؛
يتم عزل أي وحدة مستقلة معطوبة بواسطة جهاز عزل فرط الضغط، ويمكن فصلها بشكل موثوق. كل وحدة مستقلة في مكثف تعويض الطور المنفصل BSMJ مزودة بمقاومة تفريغ وجهاز عزل فرط الضغط؛ ويمكن فصل الطور المعطوب بشكل موثوق لضمان تشغيل آمن.
شروط الخدمة
بعد فصل المكثف عن مصدر التغذية، يجب أن ينخفض الجهد المتبقي إلى 10% من الجهد المقنن قبل إعادة التغذية؛ ويستغرق ذلك عادةً حوالي 200 ثانية، لذلك يجب أن يكون لوحدة التحكم وظيفة قفل زمني لإعادة الإغلاق بعد الفصل. إذا تم استخدام وحدة تحكم عادية، فيجب تركيب جهاز تفريغ سريع إضافي؛ ولا تخضع المفاتيح ذات التبديل متساوي الجهد لهذا القيد. الارتفاع عن مستوى سطح البحر لا يتجاوز 2000 m. فئة درجة الحرارة -25℃: أدنى درجة حرارة -25℃، الحد الأقصى للفئة C (لا يتجاوز 50℃، والمتوسط على مدى 24 ساعة لا يتجاوز 40℃، والمتوسط السنوي لا يتجاوز 30℃). يجب تشغيل المكثف في ظروف جيدة التهوية، ويجب عدم استخدامه في بيئات مغلقة وغير مهواة. في تطبيقات فصل الأطوار، يُوصى كذلك باستخدام مكثف تعويض الطور المنفصل BSMJ مع وحدة تحكم تتميز بقفل إعادة الإغلاق، لتجنب إعادة التغذية قبل انخفاض الجهد المتبقي إلى أقل من 10% من الجهد المقنن.

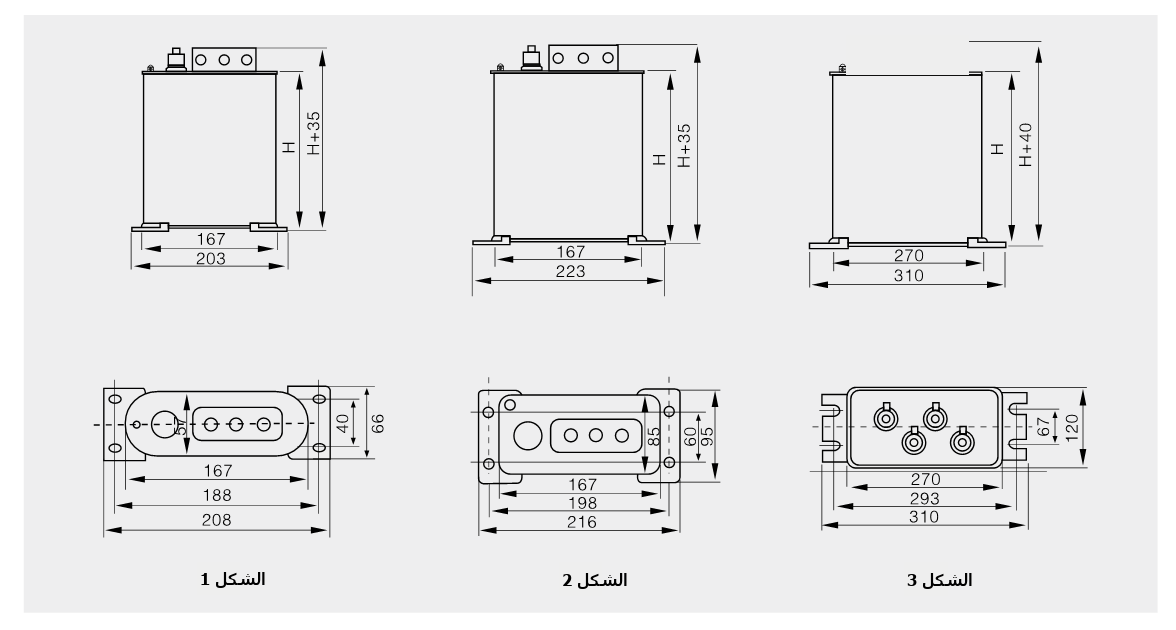

المواصفات الرئيسية والأبعاد الخارجية وأبعاد التركيب (طور منفصل)
| الطراز | الجهد المقنن (kV) | القدرة المقننة (kvar) | السعة المقننة (μF) | التيار المقنن (A) | التردد المقنن (Hz) | الارتفاع H (mm) | رقم الشكل |
|---|---|---|---|---|---|---|---|
| BSMJ0.23-3-3YN | 0.23 | 3 | 180 | 4.3 | 50 | 130 | 1 |
| BSMJ0.23-5-3YN | 0.23 | 5 | 301 | 7.2 | 50 | 130 | 1 |
| BSMJ0.23-8-3YN | 0.23 | 8 | 480 | 11.6 | 50 | 210 | 1 |
| BSMJ0.23-10-3YN | 0.23 | 10 | 602 | 14.5 | 50 | 210 | 1 |
| BSMJ0.23-12-3YN | 0.23 | 12 | 722 | 17.4 | 50 | 210 | 2 |
| BSMJ0.23-15-3YN | 0.23 | 15 | 903 | 21.7 | 50 | 210 | 2 |
| BSMJ0.23-16-3YN | 0.23 | 16 | 963 | 23.2 | 50 | 210 | 2 |
| BSMJ0.23-18-3YN | 0.23 | 18 | 1083 | 26 | 50 | 210 | 2 |
| BSMJ0.23-20-3YN | 0.23 | 20 | 1203 | 29 | 50 | 250 | 2 |
| BSMJ0.23-25-3YN | 0.23 | 25 | 1505 | 36 | 50 | 300 | 2 |
| BSMJ0.23-30-3YN | 0.23 | 30 | 1805 | 43.5 | 50 | 230 | 3 |
| BSMJ0.25-3-3YN | 0.25 | 3 | 153 | 4 | 50 | 130 | 1 |
| BSMJ0.25-5-3YN | 0.25 | 5 | 254 | 6.6 | 50 | 125 | 1 |
| BSMJ0.25-6-3YN | 0.25 | 6 | 306 | 8 | 50 | 210 | 1 |
| BSMJ0.25-8-3YN | 0.25 | 8 | 407 | 10.7 | 50 | 210 | 1 |
| BSMJ0.25-10-3YN | 0.25 | 10 | 510 | 13.2 | 50 | 210 | 1 |
| BSMJ0.25-12-3YN | 0.25 | 12 | 615 | 16 | 50 | 210 | 1 |
| BSMJ0.25-15-3YN | 0.25 | 15 | 764 | 20 | 50 | 210 | 2 |
| BSMJ0.25-16-3YN | 0.25 | 16 | 815 | 21.3 | 50 | 210 | 2 |
| BSMJ0.25-18-3YN | 0.25 | 18 | 917 | 24 | 50 | 210 | 2 |
| BSMJ0.25-20-3YN | 0.25 | 20 | 1019 | 27 | 50 | 210 | 2 |
| BSMJ0.25-25-3YN | 0.25 | 25 | 1274 | 33.3 | 50 | 250 | 2 |
| BSMJ0.25-30-3YN | 0.25 | 30 | 1529 | 40 | 50 | 300 | 2 |

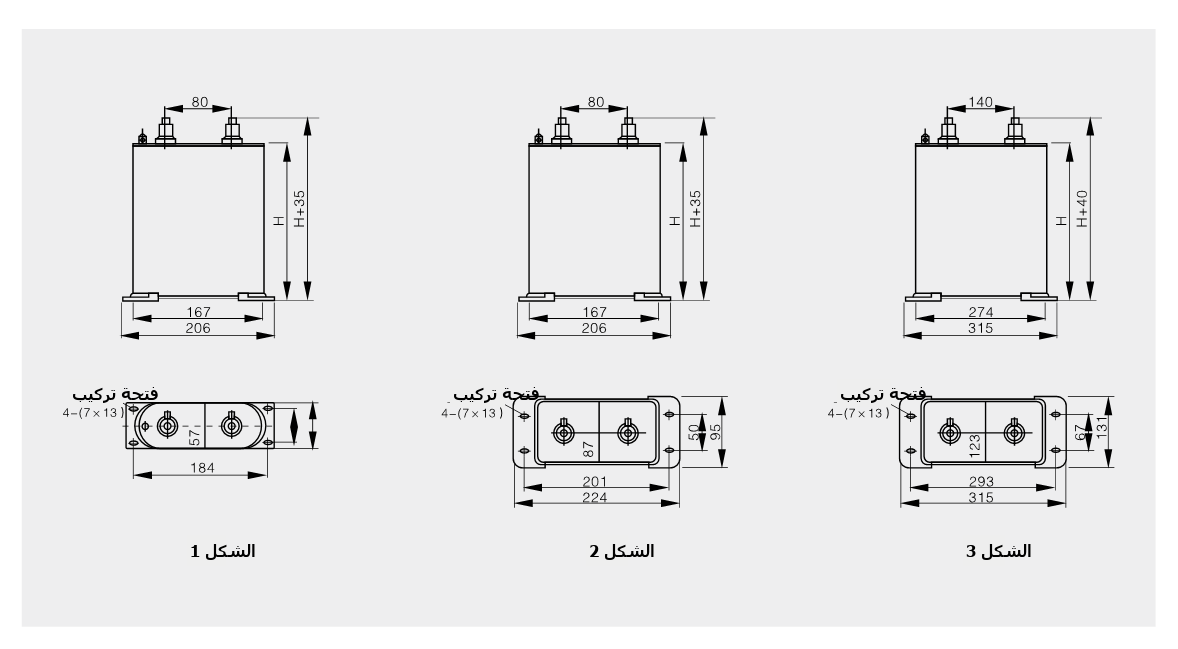

المواصفات الرئيسية والأبعاد الخارجية وأبعاد التركيب (أحادي الطور)
| الطراز | الجهد المقنن (kV) | القدرة المقننة (kvar) | السعة المقننة (μF) | التيار المقنن (A) | الارتفاع H (mm) | الطرف | رقم الشكل |
|---|---|---|---|---|---|---|---|
| 0.25-3-1 | 0.25 | 3 | 153 | 12 | 125 | M6 | 1 |
| 0.25-5-1 | 0.25 | 5 | 254 | 20 | 125 | M6 | 1 |
| 0.25-6-1 | 0.25 | 6 | 306 | 24 | 125 | M6 | 1 |
| 0.25-8-1 | 0.25 | 8 | 407 | 32 | 80 | M6 | 1 |
| 0.25-10-1 | 0.25 | 10 | 510 | 40 | 180 | M6 | 1 |
| 0.25-12-1 | 0.25 | 12 | 615 | 48 | 210 | M6 | 1 |
| 0.25-15-1 | 0.25 | 15 | 764 | 60 | 210 | M8 | 2 |
| 0.25-16-1 | 0.25 | 16 | 815 | 64 | 210 | M8 | 2 |
| 0.25-18-1 | 0.25 | 18 | 917 | 72 | 210 | M8 | 2 |
| 0.25-20-1 | 0.25 | 20 | 1019 | 80 | 210 | M8 | 2 |
| 0.25-25-1 | 0.25 | 25 | 1274 | 100 | 250 | M8 | 2 |
| 0.25-30-1 | 0.25 | 30 | 1529 | 120 | 300 | M8 | 2 |
| 0.4-4-1 | 0.4 | 4 | 79.6 | 10.0 | 125 | M6 | 1 |
| 0.4-5-1 | 0.4 | 5 | 99.5 | 12.5 | 125 | M6 | 1 |
| 0.4-6-1 | 0.4 | 6 | 119.4 | 15.0 | 125 | M6 | 1 |
| 0.4-7.5-1 | 0.4 | 7.5 | 149.4 | 18.8 | 125 | M6 | 1 |
| 0.4-8-1 | 0.4 | 8 | 159.2 | 20 | 125 | M6 | 1 |
| 0.4-10-1 | 0.4 | 10 | 198.9 | 25 | 180 | M6 | 1 |
| 0.4-12-1 | 0.4 | 12 | 238.7 | 30 | 180 | M6 | 1 |
| 0.4-14-1 | 0.4 | 14 | 278.5 | 35 | 180 | M8 | 1 |
| 0.4-15-1 | 0.4 | 15 | 298.4 | 37.5 | 180 | M8 | 1 |
| 0.4-16-1 | 0.4 | 16 | 318.3 | 40 | 210 | M8 | 1 |
| 0.4-18-1 | 0.4 | 18 | 358.1 | 45.0 | 210 | M8 | 1 |
| 0.4-20-1 | 0.4 | 20 | 397.9 | 50 | 210 | M8 | 1 |
| 0.4-22-1 | 0.4 | 22 | 437.7 | 55 | 210 | M8 | 2 |
| 0.4-25-1 | 0.4 | 25 | 497.4 | 62.5 | 210 | M8 | 2 |
| 0.4-30-1 | 0.4 | 30 | 596.8 | 75 | 250 | M8 | 2 |
| 0.4-35-1 | 0.4 | 35 | 696.3 | 87.5 | 250 | M8 | 2 |
| الطراز | الجهد المقنن (kV) | القدرة المقننة (kvar) | السعة المقننة (μF) | التيار المقنن (A) | الارتفاع H (mm) | الطرف | رقم الشكل |
|---|---|---|---|---|---|---|---|
| 0.4-40-1 | 0.4 | 40 | 796.2 | 100 | 300 | M8 | 2 |
| 0.4-45-1 | 0.4 | 45 | 895.2 | 112.5 | 300 | M8 | 2 |
| 0.4-50-1 | 0.4 | 50 | 995.2 | 125 | 230 | M10 | 3 |
| 0.4-60-1 | 0.4 | 60 | 1194.3 | 150 | 230 | M10 | 3 |
| 0.45-4-1 | 0.45 | 4 | 62.9 | 8.9 | 125 | M6 | 2 |
| 0.45-5-1 | 0.45 | 5 | 78.6 | 11.1 | 125 | M6 | 2 |
| 0.45-6-1 | 0.45 | 6 | 94.3 | 13.3 | 125 | M6 | 1 |
| 0.45-7.5-1 | 0.45 | 7.5 | 117.9 | 16.7 | 125 | M6 | 1 |
| 0.45-8-1 | 0.45 | 8 | 125.8 | 17.8 | 125 | M6 | 1 |
| 0.45-10-1 | 0.45 | 10 | 157.2 | 22.2 | 125 | M6 | 1 |
| 0.45-12-1 | 0.45 | 12 | 188.6 | 26.7 | 180 | M6 | 1 |
| 0.45-14-1 | 0.45 | 14 | 220.1 | 31.1 | 180 | M6 | 1 |
| 0.45-15-1 | 0.45 | 15 | 235.8 | 33.3 | 180 | M6 | 1 |
| 0.45-16-1 | 0.45 | 16 | 251.8 | 35.6 | 180 | M6 | 1 |
| 0.45-18-1 | 0.45 | 18 | 282.9 | 40 | 210 | M6 | 1 |
| 0.45-20-1 | 0.45 | 20 | 314.3 | 44.4 | 210 | M6 | 2 |
| 0.45-22-1 | 0.45 | 22 | 345.8 | 48.9 | 210 | M6 | 2 |
| 0.45-25-1 | 0.45 | 25 | 393.2 | 55.6 | 210 | M8 | 2 |
| 0.45-30-1 | 0.45 | 30 | 471.8 | 66.7 | 210 | M8 | 2 |
| 0.45-35-1 | 0.45 | 35 | 550.2 | 77.8 | 250 | M8 | 2 |
| 0.45-40-1 | 0.45 | 40 | 629.1 | 88.9 | 300 | M8 | 2 |
| 0.45-45-1 | 0.45 | 45 | 707.4 | 100.0 | 300 | M8 | 3 |
| 0.45-50-1 | 0.45 | 50 | 786.3 | 111.1 | 230 | M10 | 3 |
| 0.45-60-1 | 0.45 | 60 | 943.6 | 133.3 | 230 | M10 | 3 |

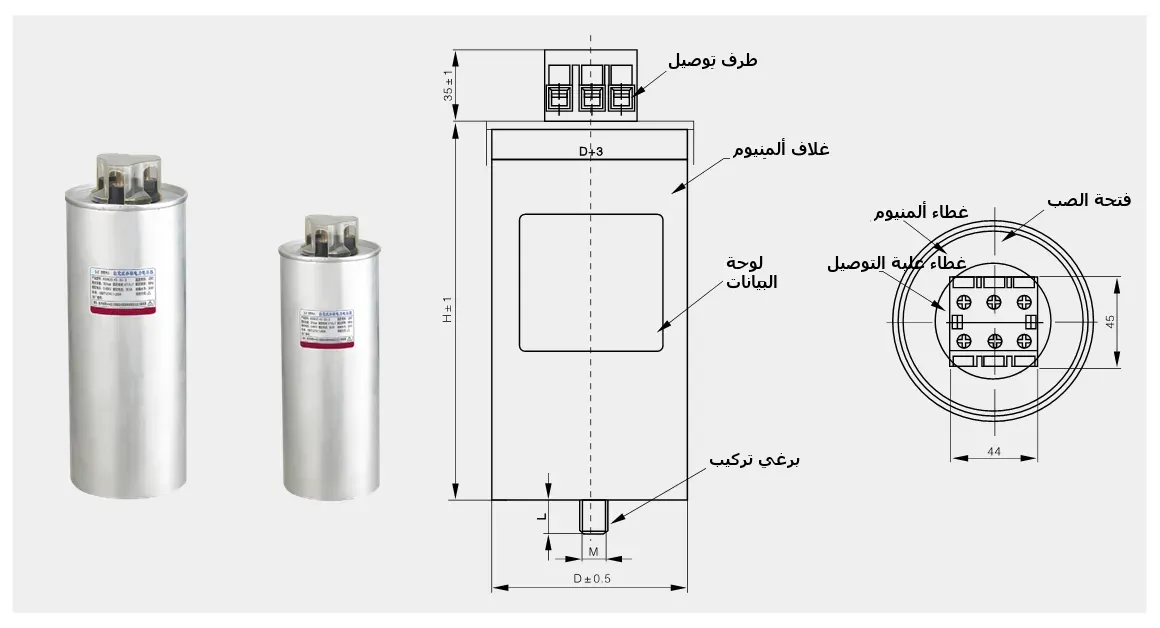

الأبعاد الخارجية وأبعاد التركيب
